Resumen del artículo: A Soporte de resorte variablees un dispositivo mecánico de soporte de tuberías diseñado para transportar cargas de tuberías y al mismo tiempo acomodar el movimiento vertical causado por la expansión térmica, la contracción y los cambios en las condiciones de operación. A diferencia de los soportes rígidos, permite un desplazamiento controlado manteniendo una fuerza de soporte predecible. Esto lo hace particularmente útil para plantas de proceso, centrales eléctricas, refinerías, instalaciones químicas, sistemas de GNL y otras aplicaciones de tuberías industriales. Esta guía explica cómo funcionan los soportes de resorte variables, cómo seleccionarlos correctamente, qué factores técnicos son más importantes y cómo Tianshun puede proporcionar soluciones estándar y personalizadas para sistemas de tuberías exigentes.

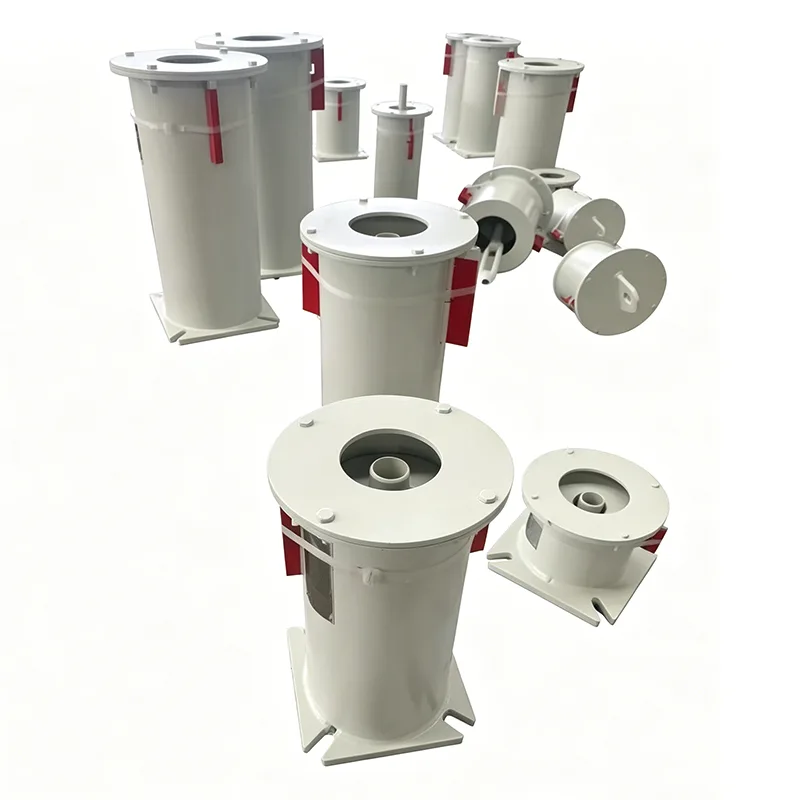

A Soporte de resorte variableEs un conjunto de soporte de tubería que utiliza un resorte helicoidal para soportar una sección de tubería y al mismo tiempo permite un movimiento vertical controlado. Por lo general, se instala donde la tubería no puede permanecer a una altura fija porque las temperaturas de funcionamiento hacen que la línea se expanda o se contraiga.
En un soporte rígido convencional, el punto de apoyo permanece esencialmente fijo. Esto puede resultar problemático cuando una tubería caliente se expande. La tubería puede intentar moverse hacia arriba o hacia abajo, mientras el soporte rígido resiste ese movimiento. La interacción resultante puede aumentar las cargas transferidas a la tubería, al equipo conectado, a las boquillas, a los miembros estructurales y a otros puntos de soporte.
Un mecanismo de resorte variable proporciona una solución más flexible. A medida que el tubo soportado se mueve verticalmente, el resorte se comprime o se extiende. Por lo tanto, su fuerza de apoyo cambia según las características de carga-deflexión del resorte.
El objetivo no es eliminar el movimiento. En cambio, el objetivo esSoportar la tubería mientras permite que el movimiento calculado ocurra de manera controlada..
Tian Shun fabrica soportes de resorte variables para aplicaciones de tuberías industriales y puede proporcionar configuraciones basadas en carga, recorrido, espacio de instalación, requisitos de conexión, condiciones ambientales y especificaciones del proyecto.
El principio de funcionamiento se basa en la relación entre la carga del resorte y el desplazamiento vertical. Cuando la tubería está fría, el soporte tiene una carga inicial o fría especificada. Cuando el sistema alcanza su temperatura de funcionamiento, la tubería puede moverse verticalmente, cambiando la compresión del resorte y por lo tanto su fuerza de soporte.
Por ejemplo, una línea de vapor puede subir a medida que se calienta. Si se coloca un soporte de resorte variable debajo de esa línea, el resorte puede comprimirse a medida que la tubería se mueve hacia arriba. El soporte continúa soportando el peso de la tubería, pero la fuerza en el soporte cambia a medida que el resorte recorre su rango de operación.
Este comportamiento se puede representar conceptualmente por:
Cambio de carga del resorte = Velocidad del resorte × Movimiento vertical
La selección real debe considerar el análisis completo de la tensión de la tubería en lugar de depender únicamente de un simple cálculo. La tasa de resorte, la carga en caliente, la carga en frío, el recorrido disponible, la dirección del movimiento y la variación de carga permitida deben evaluarse en conjunto.
Para muchos sistemas industriales, es aceptable una variación controlada en la carga de soporte. En estas situaciones, un diseño de resorte variable puede proporcionar una alternativa económica y técnicamente apropiada a un soporte de resorte constante.
Las tuberías industriales rara vez son estáticas. Los cambios de temperatura, los cambios de presión, los ciclos de arranque y parada, las condiciones del fluido y las variaciones del proceso pueden influir en la posición de la tubería y las cargas de soporte.
Sin una disposición de apoyo flexible adecuada, la sujeción excesiva puede contribuir a varios problemas:
Un soporte de resorte variable aborda parte de este desafío al proporcionar una fuerza de soporte que cambia a medida que la tubería se mueve.
Esto es especialmente importante en líneas calientes largas, elevadores verticales, conexiones de equipos, sistemas de vapor, tuberías de escape, líneas de proceso y otras ubicaciones donde el desplazamiento térmico vertical no se puede acomodar de manera efectiva mediante soportes rígidos.
Aunque la construcción exacta varía según la configuración, un soporte de resorte variable típico contiene varios elementos esenciales.
| Componente | Material típico | Función primaria |
|---|---|---|
| Muelle en espiral | Acero para muelles | Genera la fuerza de soporte controlada y se adapta al desplazamiento vertical. |
| Vivienda de primavera | Acero al carbono o aleación especificada | Protege y guía el conjunto de resortes. |
| Placa de carga | Acero al carbono o forjado | Transfiere la carga soportada al mecanismo de resorte. |
| Indicador de viaje | Acero inoxidable o material resistente a la corrosión. | Muestra la posición del resorte y ayuda a verificar el movimiento operativo. |
| Conjunto de conexión | Acero al carbono o material especificado. | Conecta el soporte del resorte a la tubería, estructura o base. |
| Componentes de ajuste | Acero | Permita que el soporte se ajuste a la posición de carga e instalación requerida. |
El resorte en sí es particularmente importante. Su material, tratamiento térmico, precisión de fabricación, preajuste y pruebas de carga afectan directamente la confiabilidad del soporte terminado.
Tian Shun utiliza materiales de resorte como 60Si2MnA o 50CrVA para diseños aplicables y puede configurar la carcasa y los componentes de conexión de acuerdo con el entorno operativo y los requisitos del proyecto.
La selección correcta comienza con datos de ingeniería precisos. Elegir un soporte simplemente según el diámetro de la tubería no es suficiente porque el soporte del resorte responde principalmente a la carga y el movimiento en lugar de solo al tamaño de la tubería.
Los parámetros de selección importantes incluyen:
| Parámetro | Ejemplo de rango/consideración | Por qué es importante |
|---|---|---|
| Carga operativa | Aproximadamente 0,2–400 kN según el modelo | Determina la capacidad adecuada del resorte. |
| Viaje vertical | Las opciones comunes incluyen 30, 60, 90, 120 y 180 mm. | Debe adaptarse al desplazamiento calculado de la tubería. |
| Dirección del movimiento | Hacia arriba o hacia abajo | Influye en la instalación y selección de resortes. |
| Variación de carga | Dependiente del proyecto; comúnmente controlado dentro de un porcentaje específico | Determina si es adecuada una solución de resorte variable o constante. |
| Material de la carcasa | Acero al carbono o material personalizado. | Debe soportar condiciones mecánicas y ambientales. |
El método más seguro es seleccionar el soporte a partir del análisis de tensión de la tubería y del plano de soporte. Tianshun puede revisar la información sobre carga caliente, carga fría, movimiento y dimensiones antes de recomendar una serie de resortes adecuada.
Los soportes de resorte variables y constantes resuelven problemas de ingeniería relacionados pero diferentes. La principal distinción es cuánto cambia la fuerza de soporte a medida que se mueve la tubería.
| Característica | Soporte de resorte variable | Soporte de resorte constante |
|---|---|---|
| Fuerza de apoyo | Cambios con recorrido vertical. | Diseñado para permanecer aproximadamente constante |
| Aplicación típica | Movimiento térmico moderado y variación de carga aceptable. | Ubicaciones críticas que requieren una variación de carga muy baja |
| Construcción | Mecanismo de resorte relativamente simple | Disposición mecánica más compleja. |
| Costo | Generalmente más económico | Generalmente más alto |
| Consideración de mantenimiento | Generalmente sencillo | Requiere atención a su mecanismo más complejo. |
La decisión siempre debe basarse en los requisitos de ingeniería. Un resorte constante no debe considerarse automáticamente superior. Cuando la variación de carga de soporte calculada es aceptable, un soporte de resorte variable puede proporcionar la capacidad de movimiento requerida sin complejidad innecesaria.
Los soportes de resorte variables se utilizan ampliamente en instalaciones industriales donde las tuberías experimentan un desplazamiento vertical significativo.

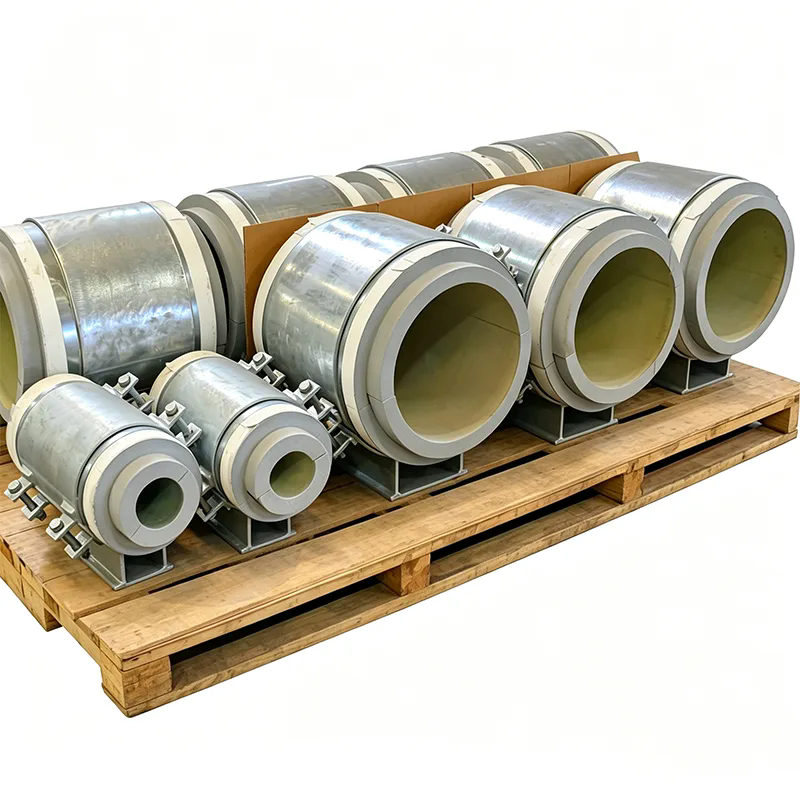

Para tuberías frías o aisladas, el soporte de resorte también puede integrarse en una disposición de soporte más amplia diseñada para proteger el aislamiento y mantener el rendimiento térmico requerido.
Incluso un soporte de resorte variable fabricado correctamente puede funcionar mal si se instala o ajusta incorrectamente. Por lo tanto, la instalación debe tratarse como una actividad controlada por ingeniería y no simplemente como una tarea de montaje mecánico.
Antes de la instalación, verifique:
Un problema frecuente en el campo es el espacio libre insuficiente. Un soporte puede encajar cuando la tubería está fría, pero interfiere con la estructura de acero cercana después de que se produce el movimiento térmico. Verificar toda la envolvente de movimiento antes de la instalación puede evitar costosas modificaciones en el sitio.
Las instalaciones al aire libre también requieren una protección adecuada contra la corrosión. Dependiendo del entorno, se pueden considerar acero al carbono pintado, componentes galvanizados en caliente, herrajes de acero inoxidable o sistemas de revestimiento especializados.
Un soporte de resorte es un componente mecánico que soporta carga. Por lo tanto, la consistencia en la fabricación es importante porque pequeñas diferencias en las características del resorte o en los ajustes del ensamblaje pueden influir en la reacción real del soporte.
Un proceso de fabricación confiable debe incluir:
Tian Shun afirma que sus soportes de resorte variables se someten a pruebas de carga antes del envío, y las pruebas cubren condiciones de carga específicas y recorrido del resorte. Se puede proporcionar documentación de prueba para los pedidos aplicables, mientras que también se puede organizar una inspección de terceros cuando lo requiera el proyecto.
Para proyectos de exportación, los clientes deben aclarar los certificados de materiales requeridos, los planes de inspección, los requisitos de recubrimiento, las tolerancias dimensionales y los estándares aplicables antes de que comience la producción.
Las tuberías industriales rara vez siguen una única configuración universal. Incluso cuando el mecanismo de resorte esté estandarizado, la instalación circundante puede requerir modificaciones.
Dependiendo del proyecto, la personalización puede incluir:
Tian Shun puede trabajar a partir de planos de ingeniería, cronogramas de soporte, datos de tensión de tuberías o especificaciones del cliente. Proporcionar información precisa en la etapa de cotización ayuda a evitar conflictos dimensionales y cambios tardíos durante la fabricación o instalación.
Para los compradores industriales, el valor de un soporte de resorte variable se extiende más allá del resorte mismo. La correcta selección, control de fabricación, documentación y coordinación de entrega inciden en el resultado final del proyecto.
Tian Shun se centra en productos de soporte de tuberías industriales y ofrece soluciones de soporte de resorte variable, tanto estandarizadas como personalizadas. Su gama de productos incluye diferentes configuraciones de soporte de resorte y capacidades de carga destinadas a diversas disposiciones de tuberías.
Las ventajas clave de trabajar con un fabricante experimentado incluyen:
Al solicitar una cotización a Tianshun, los clientes pueden mejorar la precisión de la selección al proporcionar la etiqueta de soporte, la carga operativa, la carga en frío, el movimiento vertical, la dirección del movimiento, la elevación de la instalación, el estándar requerido, el tipo de conexión, las condiciones ambientales y el espacio disponible.
Su propósito principal es soportar una tubería y al mismo tiempo permitir un movimiento vertical controlado. El resorte se adapta al desplazamiento térmico mientras la fuerza de soporte cambia dentro del rango operativo especificado.
Generalmente es adecuado cuando el sistema de tuberías experimenta un movimiento vertical y el cambio resultante en la carga de soporte es aceptable según el análisis de tensión de la tubería. Las ubicaciones críticas con variación de carga extremadamente restrictiva pueden requerir una disposición de resorte constante.
La información más útil incluye carga caliente, carga fría, recorrido vertical, dirección de movimiento, ubicación de soporte, dimensiones de instalación, disposición de conexión, temperatura de funcionamiento y estándares de proyecto aplicables.
Sí. Tianshun proporciona configuraciones personalizadas para requisitos tales como recorridos especiales, dimensiones de la carcasa, disposiciones de conexión, materiales, revestimientos y condiciones de instalación.

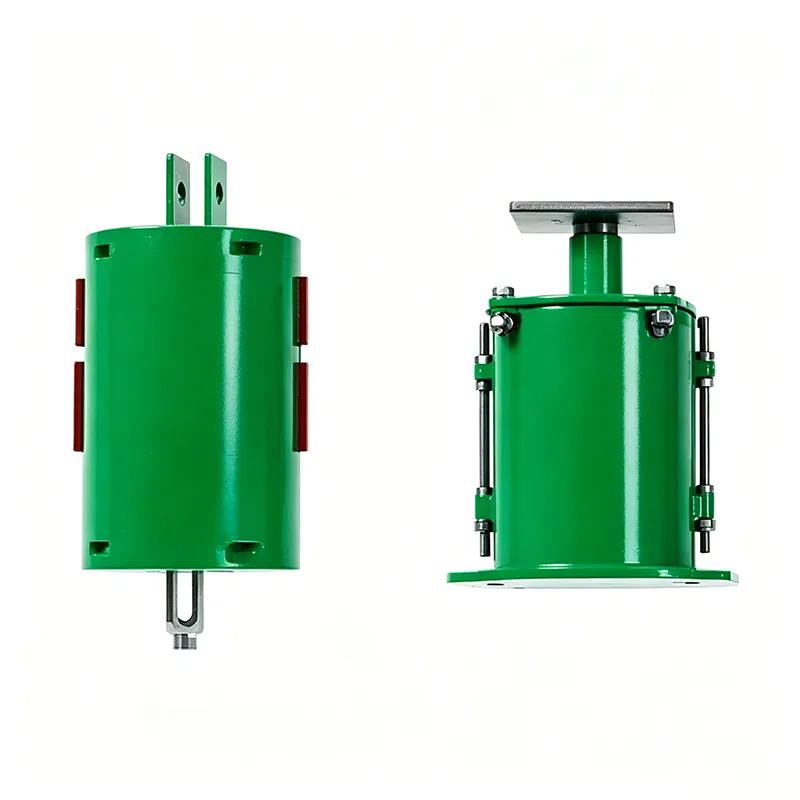

El mecanismo de resorte realiza la misma función básica, pero la disposición de instalación es diferente. Un soporte de resorte comúnmente se suspende de una estructura elevada, mientras que se puede colocar un soporte de resorte debajo o a lo largo de la tubería, según el diseño.
Las pruebas pueden incluir verificar la carga especificada en las posiciones fría y operativa, verificar el recorrido, confirmar el ajuste del resorte e inspeccionar el conjunto terminado. El procedimiento de inspección exacto depende de las especificaciones del proyecto y los requisitos de compra.
Sí. Las aplicaciones en exteriores requieren una consideración adecuada de la protección contra la corrosión, los sistemas de revestimiento, el drenaje, la exposición ambiental y la selección de hardware. Tianshun puede ofrecer opciones de tratamiento de superficies adecuadas para diferentes entornos operativos.
No automáticamente. El tipo de soporte debe determinarse a partir del diseño de las tuberías y del análisis de tensiones. Un resorte variable es apropiado cuando se requiere flexibilidad vertical controlada; Los soportes rígidos siguen siendo adecuados cuando no se requiere movimiento o cuando la restricción es parte del diseño.
A Soporte de resorte variableProporciona una forma práctica de gestionar el movimiento térmico vertical manteniendo al mismo tiempo un soporte confiable de la tubería. Al permitir que el resorte cambie su compresión o extensión a medida que la tubería se mueve, se pueden reducir los efectos indeseables que pueden ocurrir cuando una tubería térmicamente activa está excesivamente restringida.
Sin embargo, una aplicación exitosa depende de algo más que seleccionar un resorte con una capacidad de carga adecuada. Se deben considerar las cargas calientes y frías, el recorrido vertical, la dirección del movimiento, la variación de carga permitida, el espacio libre de instalación, la exposición ambiental, la configuración de la conexión, la calidad de fabricación y los requisitos de prueba.
Para generación de energía, petroquímica, procesamiento químico, GNL, refinerías, acero y otros sistemas de tuberías industriales, el diseño de soporte adecuado puede ayudar a mejorar la estabilidad mecánica y simplificar la instalación y el mantenimiento.
Tian Shunproporciona soluciones de soporte de resorte variable para aplicaciones industriales estándar y personalizadas. Si tiene un plano de soporte de tubería, un cronograma de resortes, datos de carga o un requisito de instalación especial, envíe los detalles del proyecto al equipo de Tianshun para una evaluación técnica y una configuración adecuada.Contáctenoshoy para analizar sus requisitos de soporte de resorte variable y obtener una solución práctica para su proyecto de tuberías.
