Los oleoductos son el sustento de la industria moderna y transportan petróleo, gas, productos químicos y agua a través de grandes distancias. Sin embargo, son vulnerables a una variedad de fuerzas externas, incluidos eventos sísmicos, cargas de viento, golpes de ariete y aumentos repentinos de presión. Estas cargas dinámicas y sísmicas pueden causar fallas catastróficas en las tuberías si no se manejan adecuadamente.Amortiguadores hidráulicosson los dispositivos de seguridad críticos que protegen las tuberías de estas fuerzas. Un amortiguador hidráulico, también conocido como supresor de impactos o amortiguador sísmico, es un dispositivo mecánico que permite un movimiento térmico lento y controlado de la tubería mientras se bloquea rígidamente bajo cargas dinámicas rápidas, evitando así desplazamientos y tensiones excesivos. En Yangzhou Tianshun Pipeline Technology Co., Ltd., nuestra fábrica ha estado diseñando amortiguadores hidráulicos de alto rendimiento durante más de 25 años y hemos visto su papel esencial en la protección de infraestructuras críticas en todo el mundo.
El mecanismo de protección de un amortiguador hidráulico se basa en un principio sencillo pero muy eficaz: el bloqueo sensible a la velocidad. En condiciones normales de operación, el amortiguador permite que la tubería se expanda y contraiga térmicamente a un ritmo lento, acomodando el crecimiento térmico sin restricciones. Sin embargo, cuando ocurre un evento sísmico o una carga dinámica repentina, el amortiguador detecta el rápido aumento de la velocidad y se bloquea instantáneamente, actuando como un puntal rígido que restringe la tubería y evita el movimiento excesivo. Esta rápida respuesta se logra mediante un sistema hidráulico diseñado con precisión que incluye un pistón, un cilindro lleno de un fluido de silicona especializado y un sofisticado mecanismo de válvulas. Nuestros amortiguadores hidráulicos están diseñados para responder en milisegundos, asegurando que las tuberías estén protegidas contra los eventos sísmicos y dinámicos más severos. En esta guía completa, profundizaremos en la ingeniería, la hidráulica y los materiales que hacen que los amortiguadores hidráulicos sean indispensables para la seguridad de las tuberías, y brindaremos especificaciones técnicas detalladas y orientación de aplicación a partir de la amplia experiencia de nuestra fábrica.

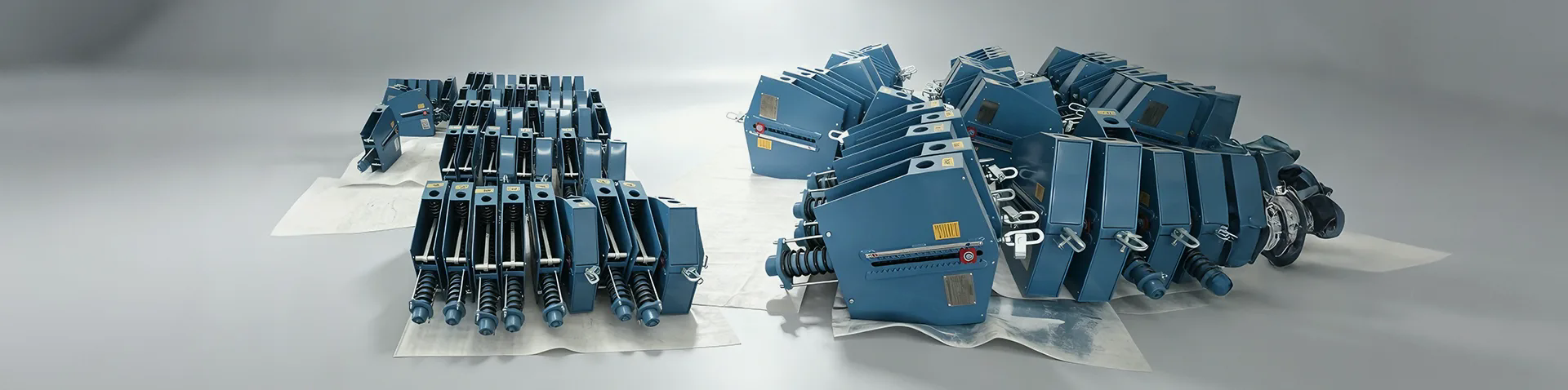

En esencia, un amortiguador hidráulico es un dispositivo de absorción de energía sensible a la velocidad que proporciona libertad de movimiento para la expansión térmica y restricción rígida bajo cargas dinámicas. El dispositivo consta de un cilindro lleno de un fluido de silicona de alta viscosidad, un pistón con conductos de orificio especialmente diseñados y un conjunto de válvula de retención accionada por resorte. Bajo movimientos térmicos lentos normales, el pistón se mueve a través del fluido a baja velocidad, permitiendo que el fluido fluya a través del orificio y la válvula de retención con una resistencia mínima. Este movimiento libre, normalmente inferior a 100 mm/s, se adapta a la expansión térmica sin imponer cargas significativas a la tubería. Sin embargo, cuando un evento dinámico como un terremoto o un golpe de ariete genera un movimiento de alta velocidad, el flujo de fluido a través del orificio se vuelve altamente restringido debido a la caída de presión a través del pistón. La válvula de retención se cierra, forzando al fluido a través de un bypass controlado, creando un efecto de amortiguación que resiste el movimiento rápido. La acción de bloqueo es progresiva, lo que significa que el amortiguador ofrece una resistencia cada vez mayor a medida que aumenta la velocidad, convirtiéndose efectivamente en un tope rígido para eventos de muy alta velocidad.
Principios operativos clave de nuestraAmortiguadores hidráulicos:
Un ejemplo práctico de una planta petroquímica en el Medio Oriente ilustra el principio de funcionamiento en acción. La planta contaba con una tubería de vapor de gran diámetro que experimentaba importantes dilataciones térmicas durante su funcionamiento normal, con movimientos de hasta 150 mm. Sin embargo, la región también es propensa a una actividad sísmica menor. Los soportes de tubería estándar permitieron el movimiento térmico pero no pudieron restringir la tubería durante un terremoto. Al instalar nuestros amortiguadores hidráulicos en ubicaciones estratégicas, la planta logró un movimiento térmico libre en condiciones normales, mientras que los amortiguadores se bloquearon durante eventos sísmicos, limitando el desplazamiento de la tubería a niveles seguros. El gerente de la planta informó que los amortiguadores funcionaron perfectamente durante un terremoto de magnitud 5,2, evitando cualquier daño al sistema de tuberías.
Nuestra fábrica enYangzhou Tianshun Pipeline Technology Co., Ltd.fabrica amortiguadores hidráulicos con una variedad de sensibilidades de bloqueo y capacidades de carrera para adaptarse a diferentes tamaños de tuberías y condiciones de operación. Utilizamos acero inoxidable de alta calidad para las piezas húmedas y nuestro fluido de silicona es químicamente inerte y estable en un amplio rango de temperaturas. Cada amortiguador se prueba en un banco de pruebas dinámico para verificar sus características de bloqueo y amortiguación. Este compromiso con la ingeniería de precisión garantiza que nuestros amortiguadores hidráulicos brinden una protección confiable para tuberías en los entornos más exigentes.
Los eventos sísmicos y las cargas dinámicas generan fuerzas complejas que actúan sobre las tuberías en múltiples direcciones.Amortiguadores hidráulicosabordar estas fuerzas proporcionando una combinación de restricción rígida y disipación de energía. Cuando una onda sísmica viaja a través del suelo, hace que la tubería se mueva con el suelo, pero debido a que la tubería es una estructura larga y continua, su inercia hace que se retrase respecto del movimiento del suelo. Este movimiento diferencial puede inducir tensiones de flexión y cargas axiales que exceden los límites de diseño de la tubería. Un amortiguador hidráulico se bloquea durante el evento sísmico, acoplando la tubería a la estructura de soporte y evitando un movimiento relativo excesivo. Además, la acción de amortiguación hidráulica del amortiguador disipa una parte de la energía sísmica en forma de calor, lo que reduce la carga general sobre la tubería y sus soportes.
Mecanismos clave de mitigación de carga de los amortiguadores hidráulicos:
Un estudio de caso de una instalación de gas natural licuado (GNL) en el sudeste asiático demuestra la eficacia de los amortiguadores hidráulicos para mitigar las cargas sísmicas. La instalación estaba ubicada en una zona sísmicamente activa y tenía un sistema de tuberías sobre el suelo de 2 km de longitud. Después de una evaluación del riesgo sísmico, los ingenieros instalaron más de 100 amortiguadores hidráulicos en ubicaciones de soporte críticas. Durante un terremoto de magnitud 6,2, los amortiguadores se bloquearon según lo diseñado, limitando el desplazamiento de la tubería al rango seguro calculado. Las inspecciones posteriores al evento no revelaron daños al sistema de tuberías y la instalación pudo reanudar sus operaciones dentro de las 48 horas. El administrador de la instalación le dio crédito a los amortiguadores hidráulicos por prevenir lo que podría haber sido una falla catastrófica.
Nuestra fábrica fabrica amortiguadores hidráulicos en una variedad de configuraciones, incluidos los de acción simple y doble, para adaptarse a diferentes direcciones y magnitudes de carga. También ofrecemos amortiguadores con un indicador visual de posición incorporado que permite al personal de mantenimiento verificar el estado del amortiguador de un vistazo. Nuestro equipo de ingeniería puede realizar un estudio de tamaño y ubicación de amortiguadores, utilizando análisis de elementos finitos (FEA) para modelar la respuesta de la tubería a cargas sísmicas y dinámicas. Esto garantiza que los amortiguadores estén en la posición y el tamaño óptimos para proporcionar la protección más eficaz. Con nuestros amortiguadores hidráulicos, los operadores de tuberías pueden tener la confianza de que su infraestructura está preparada incluso para los eventos sísmicos y dinámicos más severos.
T.S. MACHINARY fabrica una amplia gama de amortiguadores hidráulicos para diversas aplicaciones de tuberías. Nuestra línea de productos incluye amortiguadores con diferentes capacidades de carga, longitudes de carrera y velocidades de bloqueo para adaptarse a los requisitos específicos de plantas de energía, refinerías e instalaciones industriales. Todos nuestros productos de amortiguador hidráulico se fabrican de acuerdo con la norma ISO 9001 y cumplen con los requisitos de ASME B31.1, DIN EN 13480 y otras normas internacionales. La siguiente tabla resume las especificaciones técnicas clave de nuestros modelos de amortiguadores hidráulicos más populares, que se utilizan en aplicaciones críticas de protección de tuberías en todo el mundo. Nuestra fábrica también puede producir amortiguadores personalizados para cumplir con los requisitos específicos del proyecto, incluidas longitudes de carrera especiales, capacidades de carga y recubrimientos de protección ambiental.
| Modelo | Capacidad de carga (kN) | Carrera (mm) | Velocidad de bloqueo (mm/s) | Rango de temperatura | Tipo de fluido | Peso (kg) | Tipo de montaje |
| TS-10 | 10 | 50 | 80 | -20°C a +80°C | aceite de silicona | 8 | Brida/soporte |
| TS-20 | 20 | 100 | 100 | -20°C a +80°C | aceite de silicona | 15 | Brida/soporte |
| TS-40 | 40 | 150 | 100 | -20°C a +80°C | aceite de silicona | 28 | Brida/soporte |
| TS-60 | 60 | 200 | 120 | -20°C a +80°C | aceite de silicona | 45 | Brida/soporte |
| TS-100 | 100 | 250 | 120 | -20°C a +80°C | aceite de silicona | 72 | Brida/soporte |
| TS-150 | 150 | 300 | 150 | -20°C a +80°C | aceite de silicona | 110 | Brida/soporte |
| TS-200 | 200 | 350 | 150 | -20°C a +80°C | aceite de silicona | 155 | Brida/soporte |
Además de los modelos estándar, nuestra fábrica ofrece varias características opcionales para mejorar el rendimiento y la idoneidad de los amortiguadores hidráulicos para entornos específicos. Estos incluyen: una versión de baja temperatura con un fluido de silicona especializado que permanece fluido hasta -40°C; una versión de alta temperatura clasificada para funcionamiento continuo a 120°C; y una versión recubierta de epoxi para entornos corrosivos, como plataformas marinas y plantas químicas. También proporcionamos longitudes de carrera personalizadas para adaptarse a los requisitos específicos de movimiento térmico de tuberías.
Nuestro proceso de control de calidad incluye una prueba de rendimiento 100 por ciento dinámica en cada amortiguador hidráulico, verificando que la velocidad de bloqueo, la capacidad de carga y las características de amortiguación cumplan con los valores especificados. También realizamos una prueba de presión en el sistema hidráulico para garantizar que no haya fugas bajo la presión de funcionamiento. Cada amortiguador está marcado con un número de serie único, lo que permite una trazabilidad completa desde la fabricación hasta la instalación en campo. Nuestra fábrica enYangzhou Tianshun Pipeline Technology Co., Ltd.mantiene un inventario completo de amortiguadores y componentes estándar, lo que permite una entrega rápida a cualquier ubicación. También brindamos un servicio de selección de amortiguadores, donde nuestro equipo de ingeniería lo ayuda a elegir el modelo y tamaño óptimos para sus necesidades específicas de protección de tuberías.
Amortiguadores hidráulicosSon dispositivos de precisión que requieren una instalación cuidadosa y un mantenimiento regular para garantizar que funcionen según lo previsto. Una instalación incorrecta puede provocar que el amortiguador no pueda bloquearse bajo cargas dinámicas, o puede bloquearse cuando no debería (por ejemplo, durante un movimiento térmico lento). Nuestra fábrica enYangzhou Tianshun Pipeline Technology Co., Ltd.proporciona pautas de instalación detalladas y recomendaciones de mantenimiento para ayudar a los clientes a maximizar la confiabilidad y la vida útil de sus amortiguadores hidráulicos. Seguir estas pautas garantiza que los amortiguadores brindarán la protección crítica necesaria durante eventos sísmicos y dinámicos.
Prácticas clave de instalación y mantenimiento de amortiguadores hidráulicos:
Un estudio de caso de una planta de energía nuclear en los Estados Unidos ilustra la importancia del mantenimiento regular de los amortiguadores. Durante una inspección de rutina, el personal de mantenimiento descubrió que varios amortiguadores hidráulicos habían desarrollado fugas en los sellos, lo que provocó que el fluido de silicona se escapara lentamente. Si no se hubieran solucionado, los amortiguadores habrían tenido una capacidad de amortiguación reducida y es posible que no se hubieran bloqueado correctamente durante un terremoto. La planta siguió nuestro procedimiento de mantenimiento recomendado, reemplazando los sellos y recargando los amortiguadores con fluido nuevo. Una prueba dinámica posterior confirmó que los amortiguadores estaban en pleno funcionamiento. El gerente de seguridad de la planta señaló que el programa de mantenimiento proactivo evitó un posible problema de seguridad y que los amortiguadores estaban en pleno funcionamiento durante el siguiente evento sísmico.
Nuestra fábrica proporciona un manual completo de mantenimiento de amortiguadores que cubre los procedimientos de inspección, prueba y reemplazo de sellos. También ofrecemos un programa de capacitación para el personal de mantenimiento, que cubre el uso correcto de los equipos de prueba y la interpretación de los resultados de las pruebas. Para los clientes que prefieren una solución llave en mano, ofrecemos un contrato de servicio de amortiguador que incluye inspección periódica, pruebas funcionales y reemplazo de sellos. Este servicio garantiza que sus amortiguadores hidráulicos permanezcan en óptimas condiciones, listos para proteger sus tuberías cuando sea necesario. Al invertir en una instalación y mantenimiento adecuados, los operadores de tuberías pueden garantizar que sus amortiguadores hidráulicos brinden el más alto nivel de protección durante toda la vida útil del sistema de tuberías.
Pregunta 1: ¿Cuál es la diferencia entre un amortiguador hidráulico y un puntal mecánico?
Respuesta: Un puntal mecánico proporciona una conexión rígida que no permite ningún movimiento térmico, lo que puede imponer altas tensiones térmicas a la tubería. Un amortiguador hidráulico, por otro lado, permite un movimiento térmico lento mientras se bloquea bajo cargas dinámicas rápidas. Esto significa que durante el funcionamiento normal, el amortiguador se adapta a la expansión térmica, reduciendo la tensión. Bajo cargas sísmicas o dinámicas, se bloquea y actúa como un puntal rígido. Esta doble función hace que los amortiguadores hidráulicos sean más adecuados para tuberías que experimentan movimientos térmicos importantes, ya que evitan la acumulación de estrés térmico.
Pregunta 2: ¿Se puede reparar un amortiguador hidráulico o es necesario reemplazarlo cuando falla?
Respuesta: En muchos casos, los amortiguadores hidráulicos se pueden reparar reemplazando los sellos y recargando el fluido. Sin embargo, si el pistón o cilindro interno está dañado, se debe reemplazar el amortiguador. Nuestra fábrica ofrece un servicio de reconstrucción para la mayoría de nuestros modelos de amortiguador hidráulico, donde desmontamos, inspeccionamos, reemplazamos piezas desgastadas y volvemos a ensamblar el amortiguador según sus especificaciones originales. Recomendamos que un técnico calificado evalúe el amortiguador para determinar si la reparación o el reemplazo es la opción más rentable.
Pregunta 3: ¿Cómo se determina la velocidad de bloqueo de un amortiguador hidráulico?
Respuesta: La velocidad de bloqueo está determinada por el diseño del orificio y la válvula interna del amortiguador, y se establece durante la fabricación. Por lo general, se selecciona en función de la tasa de movimiento térmico esperada de la tubería y los criterios de diseño sísmico. Para la mayoría de las aplicaciones, se utiliza una velocidad de bloqueo entre 80 y 150 mm/s. Nuestra fábrica puede ajustar la velocidad de bloqueo para cumplir con los requisitos específicos del proyecto. También ofrecemos amortiguadores con una función de velocidad de bloqueo ajustable, lo que permite el ajuste en campo para que coincida con el perfil de movimiento específico de la tubería.
Pregunta 4: ¿Los amortiguadores hidráulicos son adecuados para instalaciones tanto en interiores como en exteriores?
Respuesta: Sí, los amortiguadores hidráulicos son adecuados para instalaciones tanto en interiores como en exteriores. Sin embargo, para instalaciones al aire libre, especialmente en ambientes corrosivos o áreas con alta humedad, recomendamos nuestros amortiguadores con un revestimiento resistente a la corrosión (epoxi o galvanizado). Para climas extremadamente fríos, ofrecemos una versión de baja temperatura con un fluido especializado que permanece fluido hasta -40°C. Nuestra fábrica puede proporcionar orientación detallada sobre las opciones de materiales y revestimientos más adecuadas para su entorno de instalación específico.
Pregunta 5: ¿Qué certificaciones tiene Yangzhou Tianshun Pipeline Technology Co., Ltd. para sus amortiguadores hidráulicos?
Respuesta: Nuestros amortiguadores hidráulicos se fabrican bajo las certificaciones ISO 9001:2015 (Gestión de calidad) e ISO 14001:2015 (Gestión ambiental). También cumplimos con las normas ASME B31.1, DIN EN 13480 y GB/T 17116.3 para soportes de tuberías. Nuestros productos son probados y certificados por organizaciones de terceros, incluidos SGS y TÜV, y proporcionamos un conjunto completo de informes de prueba y certificados con cada pedido. Nuestra fábrica es auditada periódicamente para garantizar que nuestros procesos de fabricación y sistemas de control de calidad cumplan con los más altos estándares internacionales.
Los amortiguadores hidráulicos son dispositivos esenciales que brindan protección crítica a las tuberías contra cargas sísmicas y dinámicas. Al permitir el libre movimiento térmico en condiciones normales y bloquearse bajo eventos dinámicos rápidos, evitan el desplazamiento excesivo, reducen la tensión y disipan la energía, garantizando la integridad y seguridad del sistema de tuberías. En Yangzhou Tianshun Pipeline Technology Co., Ltd., nuestra fábrica ha estado diseñando amortiguadores hidráulicos de alto rendimiento durante décadas, ofreciendo una amplia gama de modelos con diversas capacidades de carga, carreras y velocidades de bloqueo para adaptarse a diversas aplicaciones. Nuestro compromiso con la calidad, la ingeniería de precisión y la atención al cliente garantiza que nuestros amortiguadores brinden una protección confiable para los proyectos de infraestructura más críticos en todo el mundo.
¿Está buscando proteger su sistema de tuberías contra cargas sísmicas y dinámicas?Póngase en contacto con Yangzhou Tianshun Pipeline Technology Co., Ltd. hoypara una consulta integral sobre amortiguadores. Nuestro equipo de ingeniería analizará el diseño, las condiciones operativas y el perfil de riesgo sísmico de su tubería para recomendar el modelo, el tamaño y la ubicación óptimos del amortiguador hidráulico. Ofrecemos estudios de viabilidad gratuitos, precios competitivos y entrega rápida, con una gama completa de soporte de instalación y mantenimiento.Solicite ahora su consulta gratuita sobre amortiguadores hidráulicos de Yangzhou Tianshun Pipeline Technology Co., Ltd. y asegúrese de que su tubería esté protegida contra lo inesperado.
-
