EnTian Shun, hemos estado fabricando soportes para tuberías desde que estamos en el negocio: 14 años. Puede que no tengan las partes móviles que tienen los soportes de resorte, pero en muchos sentidos, los soportes de tuberías rígidas conllevan una mayor responsabilidad. Una unidad de resorte puede manejar mal unos pocos milímetros de recorrido y aún así funcionar. Un soporte de tubería de tamaño insuficiente, mal soldado o especificado con el material incorrecto puede fallar repentinamente y, cuando lo hace, la tubería se va con él. Es por eso que tratamos cada pedido de soporte para tuberías con el mismo cuidado que brindamos a nuestros más complejos.soportes de resorte constantey unidades de resorte variables.

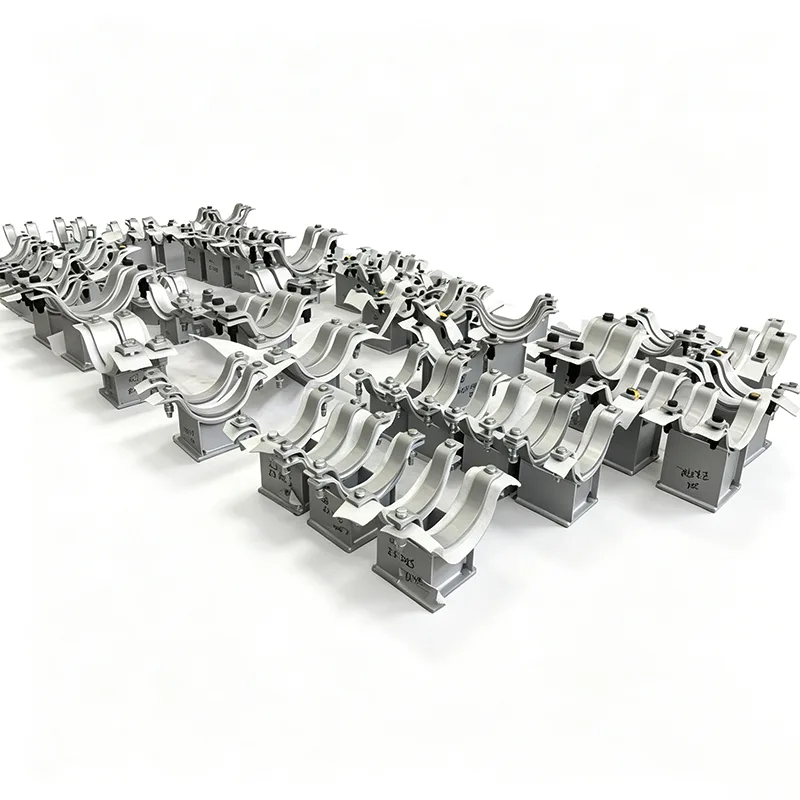

El trabajo de un soporte de tubería es simple de describir, pero cada vez es más difícil hacerlo bien: mantener la tubería en posición, soportar su peso y guiarla o anclarla según lo exijan las especificaciones de la tubería. Fabricamos una amplia gama, desde abrazaderas básicas para tubos montadas en vigas y postes en T.zapatos de tubohasta placas deslizantes diseñadas a medida y soportes de muñón de alta resistencia. Para nosotros, estas no son piezas de catálogo disponibles en el mercado; Construimos según el tamaño de su tubería, el espesor del aislamiento, los datos de carga y el entorno de instalación.
Camine por cualquier soporte para tuberías y verá una combinación: soportes de tubería rígidos que toman el peso muerto y guían el movimiento lateral, soportes de resorte o soportes de resorte variables que absorben el recorrido vertical cuando sea necesario. Uno sin el otro no funciona. Un soporte de tubería que es demasiado rígido en el lugar equivocado puede transferir la tensión directamente a una brida o a la boquilla de un recipiente. Es por eso que nuestros ingenieros siempre analizan el esquema de soporte completo cuando nos envía una consulta, y por eso no dudamos en sugerir un soporte de tubería preaislado para líneas frías o una zapata guiada para un tramo largo y recto que necesita un movimiento axial controlado.
Mantenemos un amplio inventario de placas, tuberías y secciones estructurales de acero al carbono, acero inoxidable y acero aleado para que podamos finalizar rápidamente la fabricación de soportes para tuberías. La siguiente tabla enumera los materiales que utilizamos con más frecuencia:
| Tipo de soporte | Material común | Opciones de acabado superficial |
|---|---|---|
| Abrazaderas y yugos para tubos | Acero al carbono A36, SS304 | Pintado, galvanizado o desnudo |
| Zapatas para tubos (soldadas) | Base de acero al carbono A105/A36, zapata SS304. | Imprimación de óxido rojo, galvanizado en caliente |
| Placas deslizantes y almohadillas de PTFE | Respaldo de acero al carbono, unido con PTFE | PTFE relleno de vidrio al 25 %, con hoyuelos para lubricación |
| Soportes de guía | Acero estructural Q235B | Pintura epoxi, imprimación rica en zinc |
| Soportes de muñón y ficticios | Tubo sin costura + tapa forjada | Según clase de tubería |
| Colgadores y horquillas para varillas | Acero 45#, SS304 | Galvanizado, electrogalvanizado |
Toda la soldadura estructural es realizada por soldadores certificados y realizamos controles visuales y dimensionales de cada soporte antes de salir del taller. Si su proyecto requiere END (PT, MT o UT) en ciertas soldaduras, podemos incluirlo en el alcance.
Trabajamos con los siguientes códigos internacionales todos los días:
ANSI/MSS SP‑58 – Soportes y colgadores para tuberías
ASME B31.3 y B31.1 – Tuberías de proceso y energía
ASME Sección IX - Cualificaciones de soldadura
EN 1090 – Acero estructural (cuando sea necesario para el marcado CE)
GB/T 17116 – Estándar nacional chino
Nuestro sistema ISO 9001:2015 cubre toda la cadena de fabricación y la trazabilidad del material se mantiene desde el número de calentamiento del acero en bruto hasta la etiqueta final del ensamblaje del soporte.
P1: ¿Pueden igualar nuestros dibujos estándar de soporte de tubería existentes?
Sí, así es como llegan la mayoría de nuestros pedidos. Envíenos sus dibujos de soporte estándar, isométricos o simplemente un programa de soporte de tubería marcado, y lo fabricaremos con esas dimensiones exactas. Trabajamos regularmente con bibliotecas estándar EPC.
P2: ¿Cuál es la diferencia entre una zapata para tubería y un soporte para tubería?
En las conversaciones diarias, la gente suele utilizar los términos indistintamente. Estrictamente hablando, una zapata para tubería es un tipo específico de soporte para tubería: un perfil de acero soldado a la parte inferior de la tubería para elevarla del acero estructural. Un soporte de tubería es la familia más amplia que incluye zapatas, abrazaderas, guías, muñones y conjuntos de varillas de suspensión. Fabricamos tanto zapatas para tuberías como conjuntos completos de soporte para tuberías.
P3: ¿Cómo se manejan las líneas frías o aisladas?

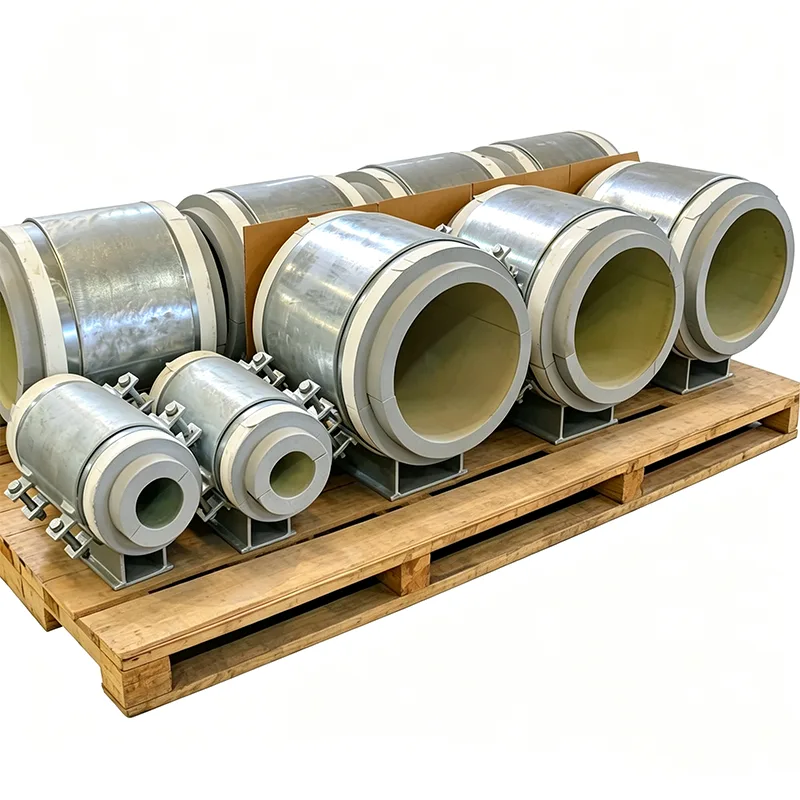

Para líneas con aislamiento térmico, aumentamos la altura del zapato para limpiar el aislamiento. Para líneas de frío o criogénicas, suministramos soportes de tubería preaislados con un bloque de espuma rígida adherido a la zapata para evitar la transferencia de frío y la condensación. Díganos el espesor del aislamiento y el material y diseñaremos el zapato en consecuencia.
P4: ¿Cuál es su plazo de entrega para un lote de soportes para tuberías?
Soportes estándar de acero al carbono: 15 a 25 días, según cantidad. Acero inoxidable o conjuntos grandes y complejos: 25 a 35 días. Para pedidos al por mayor vinculados a un cronograma de proyecto, podemos escalonar las entregas para que coincidan con su secuencia de construcción.
P5: ¿También suministran las placas estructurales empotradas y los postes en T?
Podemos, si tu proyecto lo requiere. Generalmente, los soportes de tubería son la interfaz entre la tubería y la estructura. Si también necesita placas de empotrar, placas base o postes en T de acero, podemos empaquetar todo junto, lo que simplifica la logística del sitio.
Es posible que los soportes de tuberías no tengan partes móviles, pero aun así llevamos a cabo un proceso estructurado de control de calidad:
Verificación de material entrante contra certificados de fábrica
Control dimensional después de cortar y taladrar.
Inspección de ajuste antes de soldar
Inspección visual de soldadura, más END adicional si se especifica
Comprobación de dimensiones y ángulos en el montaje terminado.
Inspección de acabado superficial y revestimiento.
Cada envío va acompañado de una nota de entrega que enumera cada soporte por su número de etiqueta, para que el equipo de su sitio pueda unir las piezas con el dibujo isométrico sin conjeturas.
Son pocos los soportes para tuberías que salen de nuestra fábrica como pieza completamente estándar. Las personalizaciones comunes incluyen:
Alturas de calzado extendidas para aislamiento grueso o protección contra incendios.
Bases deslizantes ajustables con almohadillas de PTFE para deslizamiento de baja fricción
Herrajes de acero inoxidable para instalaciones costeras y marinas
Capacidades de carga especiales: hemos construido soportes para tuberías para líneas de gran diámetro que transportan tuberías de 40 pulgadas de diámetro
Abrazaderas antivibración con revestimiento de neopreno para tuberías de compresores alternativos
Soportes de aleación de alta temperatura para líneas de hornos y reformadores
No estás limitado a lo que hay en un catálogo. Envíenos sus requisitos y fabricaremos exactamente lo que necesita.
Algunas cosas que hemos aprendido a lo largo de los años que podrían ayudarle:
Si su tubería va a ser sometida a una prueba hidrostática, asegúrese de que los soportes de la tubería estén diseñados para el peso inundado. Muchas fallas de soporte ocurren durante las pruebas, no durante la operación.
En soportes de tuberías largos, evite guiar demasiado. Deje espacio para el movimiento axial. Podemos incorporar placas deslizantes con un coeficiente de fricción conocido en nuestros diseños de zapatas para mantener las cargas de reacción dentro de los límites de tensión de la tubería.
Si el soporte de la tubería estará expuesto al fuego, especifique un revestimiento resistente al fuego o un diseño que no colapse dentro del período de clasificación de fuego requerido. Podemos asesorarle sobre opciones prácticas.
Para tuberías de acero inoxidable, utilice siempre componentes de soporte de acero inoxidable o al menos un revestimiento no metálico (PTFE o neopreno) para evitar la corrosión galvánica en el punto de contacto.
No somos un distribuidor que recoge piezas de un almacén. Somos una fábrica que corta acero, suelda conjuntos, mecaniza superficies de contacto, aplica recubrimientos y envía directamente a su sitio o consolidador. Nuestro equipo ha visto suficientes fallas en los soportes de tuberías en el campo como para saber que un poco de cuidado adicional durante la fabricación marca una gran diferencia en el futuro.
Ya sea que necesite veinte zapatas soldadas simples o doscientos soportes guiados complejos con placas deslizantes, le ofreceremos un precio directo de fábrica, un cronograma de entrega realista y un conjunto de planos de fabricación para su aprobación antes de comenzar a cortar acero. Más del 70% de nuestro negocio proviene de clientes que hicieron un pedido una vez y nunca se molestaron en calificar a otro proveedor.
Si su próximo proyecto requiere soportes para tuberías, zapatas para tuberías o soportes para tuberías preaislados, envíenos su lista de soportes o dibujos estándar. Le devolveremos un presupuesto detallado, normalmente en un plazo de 24 horas. Y, como siempre, puede visitar nuestra fábrica en Yangzhou y ver cómo construimos las cosas.
