Resumen del artículo:
A Suspensión de resorte constanteEs un componente esencial para sistemas de tuberías industriales donde el movimiento vertical, la expansión térmica y la estabilidad de la carga son críticos. En industrias de alta temperatura como la generación de energía, el procesamiento petroquímico y la fabricación de productos químicos, las tuberías se expanden y contraen continuamente durante la operación. Sin una solución de soporte confiable, se puede transferir una tensión excesiva a las conexiones de los equipos, lo que genera vibraciones, deformaciones, riesgos de fugas y costos de mantenimiento inesperados.
Este artículo explica cómo funcionan los sistemas Constant Spring Hanger, por qué son importantes, cómo resuelven los desafíos comunes de soporte de tuberías y qué factores deben considerar los ingenieros al seleccionar la solución adecuada. Con experiencia en fabricación profesional, Tianshun ofrece soluciones personalizadas de soporte de resorte constante diseñadas para aplicaciones industriales exigentes.
Los sistemas de tuberías industriales a menudo enfrentan condiciones operativas complejas. Cuando las tuberías transportan vapor, agua caliente, productos químicos u otros fluidos a alta temperatura, los cambios de temperatura crean una expansión y contracción continua. Estos movimientos pueden parecer pequeños, pero en instalaciones de gran escala, incluso varios cientos de milímetros de desplazamiento vertical pueden crear una tensión mecánica significativa.

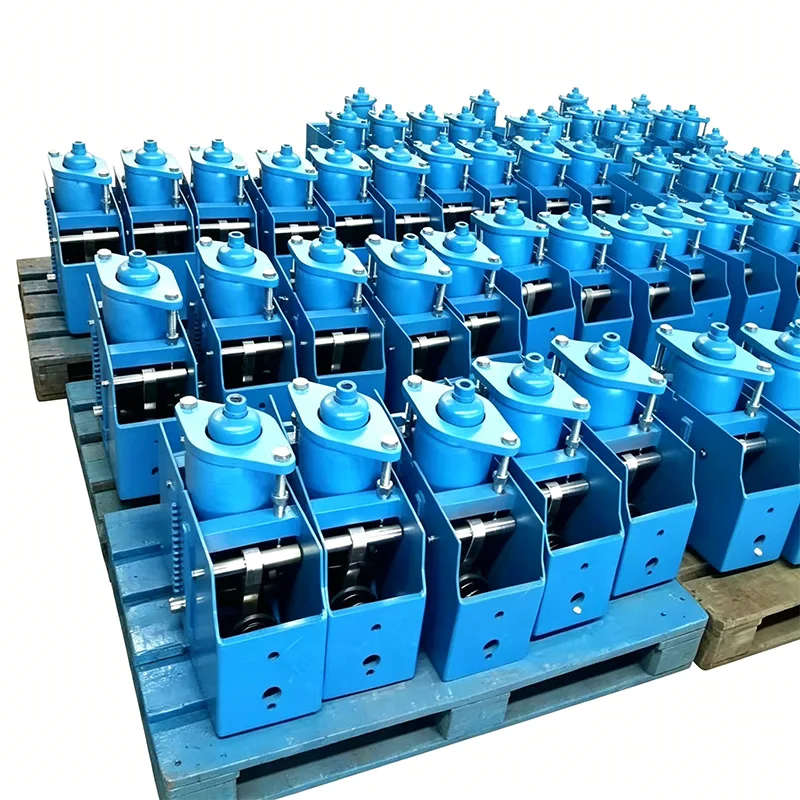

Un soporte de resorte constante está diseñado para soportar tuberías y al mismo tiempo permitir un movimiento vertical controlado. A diferencia de los soportes rígidos que restringen el movimiento, este tipo de soporte mantiene una fuerza de soporte casi constante en todo su rango de recorrido. Esta característica ayuda a proteger los equipos conectados, mejorar la confiabilidad del sistema y reducir la concentración de estrés.
En aplicaciones donde el movimiento de la tubería es grande y se debe minimizar la variación de carga, los soportes de resorte constantes se convierten en la opción de ingeniería preferida. Se utilizan ampliamente en centrales eléctricas, refinerías, plantas químicas y otras instalaciones que requieren un rendimiento estable y preciso del soporte de tuberías.
El principio de funcionamiento de un soporte de resorte constante se basa en un diseño mecánico equilibrado que convierte la fuerza del resorte en una fuerza de soporte estable. La estructura interna generalmente incluye un resorte helicoidal de alta resistencia, un mecanismo de palanca, componentes de conexión de carga y una carcasa protectora.
Cuando la tubería soportada se mueve verticalmente debido a la expansión o contracción térmica, el mecanismo de resorte interno cambia de posición. A través de relaciones de palanca cuidadosamente calculadas, el soporte compensa los cambios de fuerza del resorte y mantiene una salida de carga constante.
| Componente | Función |
|---|---|
| Bobina de resorte | Proporciona la fuerza elástica necesaria para soportar el peso de la tubería. |
| Mecanismo de palanca | Equilibra la fuerza del resorte y mantiene una salida de carga constante. |
| Conjunto de conexión de carga | Transfiere la fuerza de soporte entre el soporte y la tubería. |
| Vivienda protectora | Protege los componentes internos del impacto ambiental. |
La ventaja clave de este diseño es la estabilidad de la carga. Mientras que un soporte de resorte variable cambia su fuerza de soporte durante el movimiento, un soporte de resorte constante está diseñado para mantener la fuerza de soporte casi sin cambios. Esto lo hace adecuado para sistemas de tuberías sensibles conectados a equipos costosos.
Muchas fallas industriales no son causadas por los materiales de las tuberías en sí, sino por sistemas de soporte incorrectos. Seleccionar un soporte inadecuado puede crear cargas desiguales, tensión excesiva y problemas de confiabilidad del equipo.
Los colgadores de resorte constantes ayudan a resolver varios desafíos de ingeniería comunes:
La elección del sistema de soporte de tuberías correcto afecta directamente la seguridad, la eficiencia y la vida útil de los equipos industriales. En comparación con los soportes rígidos convencionales o los soportes de resorte variables, los soportes de resorte Constant ofrecen varias ventajas que los hacen adecuados para entornos operativos exigentes.
| Ventaja | Cómo beneficia a los sistemas industriales |
|---|---|
| Soporte de carga constante | Mantiene una fuerza de soporte estable durante el desplazamiento vertical, reduciendo los cambios de tensión causados por el movimiento de la tubería. |
| Reducción del estrés del equipo | Ayuda a proteger los equipos conectados minimizando las fuerzas adicionales transferidas a través de las conexiones de las tuberías. |
| Confiabilidad del sistema mejorada | Proporciona un rendimiento de soporte a largo plazo en condiciones operativas de alta temperatura y alta presión. |
| Capacidad de movimiento flexible | Permite que las tuberías se expandan y contraigan naturalmente sin restringir el movimiento térmico. |
| Opciones de ingeniería personalizadas | Puede diseñarse según diferentes requisitos de carga, distancias de recorrido y entornos de instalación. |
Uno de los beneficios más importantes de los sistemas Constant Spring Hanger es su capacidad para mantener una carga estable durante todo el rango de movimiento. Esto es particularmente valioso en plantas de energía e industrias de procesos donde incluso cambios menores en la fuerza de soporte pueden afectar la alineación del equipo y la seguridad operativa.
Para los ingenieros, esto significa menos preocupaciones sobre tensiones inesperadas en las tuberías, menor riesgo de daños estructurales y mayor confianza en el diseño general del sistema de tuberías.
La selección de un soporte de resorte constante adecuado requiere una cuidadosa consideración de varios factores técnicos. Una selección correcta garantiza que el sistema de soporte funcione eficazmente durante toda la vida útil de la tubería.
Se deben evaluar los siguientes factores antes de elegir un modelo de percha:
| Factor de selección | Consideración importante |
|---|---|
| Capacidad de carga | Elija un modelo que coincida con la carga operativa real de la tubería en lugar de considerar únicamente el peso estático. |
| Distancia de viaje | Asegúrese de que el soporte permita suficiente movimiento causado por la expansión térmica. |
| Calidad de los materiales | Seleccione materiales duraderos adecuados para operaciones industriales a largo plazo. |
| Método de instalación | Confirme la compatibilidad con las estructuras de acero existentes y las ubicaciones de soporte. |
| Requisitos de mantenimiento | Considere la accesibilidad de la inspección y la conveniencia del servicio a largo plazo. |
Un fabricante profesional puede ayudar a los clientes a evitar problemas de selección incorrecta brindándoles recomendaciones técnicas basadas en los requisitos del proyecto. Tianshun se enfoca en producir soluciones confiables de Constant Spring Hanger que satisfagan diferentes necesidades de aplicaciones industriales.
Los colgadores de resorte constante se utilizan ampliamente en industrias donde el movimiento de las tuberías y la estabilidad de la carga son críticos. Su capacidad para mantener un soporte constante los convierte en una parte importante de los sistemas de tuberías industriales modernos.
En estas aplicaciones, un soporte inadecuado de la tubería puede provocar problemas como vibración excesiva, deformación de la tubería, daños en las soldaduras y mayor frecuencia de mantenimiento. Un sistema Constant Spring Hanger diseñado correctamente ayuda a prevenir estos problemas antes de que afecten la producción.
Los clientes industriales requieren más que un producto de soporte estándar. Necesitan soluciones de ingeniería confiables que puedan manejar diferentes condiciones de proyecto, entornos operativos y requisitos de rendimiento.
Tian Shunse especializa en proporcionar productos profesionales Constant Spring Hanger diseñados para aplicaciones de tuberías industriales. Al centrarse en la confiabilidad del producto, el rendimiento estructural y los requisitos prácticos de ingeniería, Tianshun ayuda a los clientes a lograr sistemas de tuberías más seguros y eficientes.
Las ventajas de elegir Tianshun incluyen:
Para proyectos que requieren soporte confiable para tuberías, seleccionar un fabricante confiable es un paso importante. Tianshun continúa mejorando los estándares de diseño y fabricación de productos para brindar a los clientes soluciones efectivas de Constant Spring Hanger.
P1: ¿Cuál es el propósito principal de un colgador de resorte constante?
Un soporte de resorte constante sostiene las tuberías y al mismo tiempo permite el movimiento vertical causado por la expansión y contracción térmica. Su objetivo principal es mantener una fuerza de apoyo casi constante durante todo el rango de movimiento.
P2: ¿Cuál es la diferencia entre un soporte de resorte constante y un soporte de resorte variable?
Un soporte de resorte variable cambia su fuerza de soporte a medida que se mueve la tubería, mientras que un soporte de resorte constante está diseñado para mantener una carga estable. Se prefiere el soporte de carga constante para sistemas donde el control de la tensión del equipo es importante.
P3: ¿Dónde se instalan habitualmente los soportes de resorte Constant?
Se utilizan comúnmente en plantas de energía, instalaciones petroquímicas, proyectos de petróleo y gas, fábricas de productos químicos y otros entornos industriales con grandes movimientos térmicos.
P4: ¿Cómo pueden los ingenieros determinar el tamaño correcto del soporte de suspensión?
Los ingenieros deben considerar el peso de la tubería, la temperatura de funcionamiento, la distancia de movimiento, las condiciones de instalación y la capacidad de carga requerida. La asistencia técnica profesional puede ayudar a garantizar una selección precisa.
P5: ¿Por qué es importante el soporte de tuberías en los sistemas industriales?
El soporte adecuado de la tubería ayuda a controlar la tensión, reducir las cargas del equipo, prevenir la deformación y mejorar la confiabilidad de todo el sistema de tuberías.
Un soporte de resorte constante juega un papel importante en el mantenimiento de la seguridad y la eficiencia de los sistemas de tuberías industriales. Al proporcionar soporte estable durante el movimiento de la tubería, reduce la concentración de tensiones, protege los equipos conectados y mejora la confiabilidad operativa a largo plazo.
Para las industrias que trabajan con tuberías de alta temperatura, diseños complejos y requisitos de rendimiento estrictos, seleccionar la solución de soporte adecuada es esencial. Un sistema de soporte de resorte constante bien diseñado puede reducir significativamente los desafíos de mantenimiento y mejorar el desempeño general del proyecto.
Tian Shunse compromete a brindar soluciones confiables de Constant Spring Hanger con experiencia en fabricación profesional y soporte de ingeniería personalizado. Si está buscando productos confiables de soporte de tuberías para su proyecto industrial, contáctenos para analizar sus requisitos y recibir asistencia profesional.
Póngase en contacto con Tianshun hoy para obtener soluciones de suspensión de resorte constante de alta calidad y permita que nuestro equipo experimentado lo ayude a construir un sistema de soporte de tuberías más seguro, eficiente y confiable. Por favorcontáctanospara más información.
