Los amortiguadores hidráulicos son dispositivos de restricción sensibles a la velocidad que se utilizan para proteger los sistemas de tuberías y equipos de cargas dinámicas repentinas, como eventos sísmicos, golpes de ariete, golpes de vapor, ráfagas de viento y transitorios de disparo de bombas, al tiempo que permiten un movimiento lento sin obstáculos debido a la expansión y contracción térmica. A diferencia de los soportes de resorte, que soportan el peso de la tubería, los amortiguadores hidráulicos no soportan carga estática en condiciones normales de funcionamiento; se activan sólo cuando la velocidad de la tubería excede un umbral preestablecido.
Tecnología del oleoducto Yangzhou Tianshunfabrica amortiguadores hidráulicos diseñados para su uso en sistemas de tuberías de generación de energía, petroquímicos y de grado nuclear. Cada unidad utiliza un pistón que se mueve a través de fluido hidráulico dentro de un cilindro sellado. A velocidades lentas, típicas del crecimiento térmico, el fluido pasa libremente a través de orificios calibrados y el amortiguador ejerce una resistencia insignificante. Cuando un evento repentino impulsa la tubería más rápido que la velocidad del gatillo, el flujo del orificio se restringe, la presión del fluido aumenta y el amortiguador se bloquea en un modo de restricción rígida, transfiriendo la carga dinámica a la estructura del edificio.

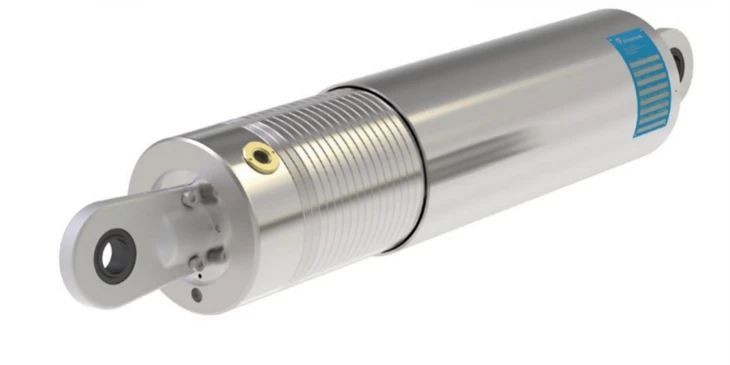

Nuestros amortiguadores hidráulicos estándar cuentan con un cilindro de acero al carbono o acero aleado, un vástago de pistón endurecido con revestimiento resistente a la corrosión y fluido hidráulico de alto rendimiento clasificado para un amplio rango de temperaturas. Las conexiones finales están disponibles en varias configuraciones, incluyendo ojo de varilla, horquilla, rótula y extremos roscados, lo que permite la instalación en cualquier orientación: horizontal, vertical o en ángulo.
Cada amortiguador se llena, sella y se prueba previamente en fábrica. La compensación térmica interna se adapta a los cambios de volumen de fluido debido a cambios de temperatura ambiente, evitando bloqueos falsos o precargas no deseadas en servicio normal.
Las capacidades de carga van desde aproximadamente 5 kN hasta 500 kN y más para unidades personalizadas de servicio pesado. Las carreras estándar incluyen 100 mm, 150 mm, 200 mm, 300 mm y 500 mm, con carreras más largas disponibles bajo pedido. La velocidad de disparo (la velocidad a la que el amortiguador pasa de movimiento libre a restricción) generalmente se calibra entre 5 mm/s y 50 mm/s según las especificaciones del proyecto, y se puede ajustar para adaptarse a los requisitos de instalación individuales.
El rango de temperatura de funcionamiento para unidades estándar es de -40 °C a +120 °C, con variantes de alta temperatura y fluidos de grado nuclear disponibles para aplicaciones especializadas.
Nuestros amortiguadores hidráulicos están diseñados y probados de acuerdo con los estándares internacionales aplicables, incluidos MSS SP-69, ASME B31.1, ASME B31.3 y los requisitos de IEEE para servicios nucleares. Cada unidad se somete a pruebas funcionales, pruebas de presión y pruebas de fugas antes del envío. Para proyectos nucleares y de alta especificación, podemos proporcionar documentación de calificación completa que incluye pruebas de ciclo, envejecimiento ambiental e informes de calificación sísmica, según sea necesario.
Los amortiguadores hidráulicos se especifican dondequiera que un sistema de tuberías deba moverse libremente en condiciones térmicas pero debe estar restringido contra eventos dinámicos. Las instalaciones primarias incluyen líneas principales de vapor y tuberías de agua de alimentación en plantas de energía térmica y nuclear, circuitos de enfriamiento de reactores, líneas de transferencia de GNL y GLP, tuberías de salida de hornos de refinería, líneas de proceso de alta presión y tuberías a través del país en zonas sísmicas.
Los amortiguadores hidráulicos casi siempre forman parte de un esquema integral de soporte de tuberías y trabajan junto con otros componentes en lugar de reemplazarlos. Los soportes de resorte variables y los soportes de resorte constante soportan el peso de la tubería y acomodan el movimiento térmico lento, mientras que los amortiguadores proporcionan restricción dinámica paralela en el mismo punto de soporte o en puntos adyacentes. En líneas equipadas con juntas de expansión de fuelle metálico, los amortiguadores protegen los fuelles de una sobreextensión o sobrecompresión durante eventos transitorios.
Nuestra gama más amplia de productos cubre el paquete completo de soporte y flexibilidad para tuberías: soportes de resorte y colgadores de resorte de todo tipo, soportes de tubería rígidos, soportes de zapatas de tubería, soportes de tubería preaislados para servicio en frío y en caliente, y una línea completa de juntas de expansión. Esto permite a los contratistas de EPC y a los usuarios finales obtener amortiguadores, soportes y componentes de expansión de un solo fabricante, simplificando la coordinación y la responsabilidad de la calidad.

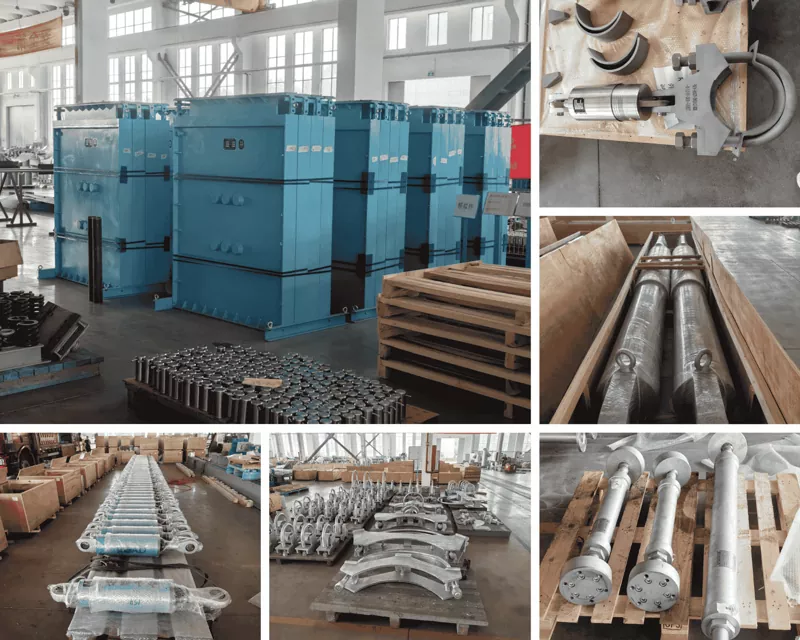

Cada amortiguador hidráulico se ensambla y prueba en nuestras instalaciones internas bajo nuestro sistema de gestión de calidad ISO 9001:2015. Apoyamos a los clientes con asistencia sobre el tamaño, orientación de instalación y recomendaciones de mantenimiento programado. El plazo de entrega estándar para las unidades del catálogo es de tres a cinco semanas, con producción acelerada disponible mediante acuerdo previo. Con más de 14 años de experiencia en el suministro de componentes de tuberías a más de 45 países, ofrecemos soluciones de amortiguadores listas para usar y totalmente personalizadas para proyectos de infraestructura crítica en todo el mundo.
¿Cuál es la diferencia entre un amortiguador hidráulico y un soporte de resorte?
Los soportes de resorte son soportes de carga que soportan el peso de la tubería y al mismo tiempo permiten el movimiento térmico. Los amortiguadores hidráulicos no soportan carga estática; son dispositivos de restricción que permanecen en movimiento libre a velocidades térmicas lentas pero se bloquean rígidamente cuando ocurre un evento dinámico repentino como un terremoto o un golpe de ariete. Los dos suelen instalarse juntos en la misma ubicación de tubería.
¿Qué significa "velocidad de disparo"?
La velocidad de disparo, o velocidad de bloqueo, es la velocidad del pistón a la que el amortiguador cambia del movimiento libre de baja resistencia al modo de restricción rígida. Se calibra ajustando el tamaño de los orificios de flujo internos. Los valores típicos oscilan entre 5 mm/s y 50 mm/s, seleccionados de modo que el crecimiento térmico normal nunca alcance la velocidad de activación pero los eventos dinámicos siempre la superen.
¿Los amortiguadores hidráulicos requieren mantenimiento?
Sí, pero a largos intervalos. En condiciones normales de funcionamiento, recomendamos una inspección cada tres a cinco años y una revisión completa, incluido el reemplazo de fluidos y la renovación de sellos, cada diez años. La vida útil varía según la temperatura, el número de ciclos y las condiciones ambientales. Las aplicaciones nucleares o de servicio severo siguen intervalos de inspección más cortos según la especificación del proyecto.
¿Se puede instalar un amortiguador en cualquier dirección?
Sí. Los amortiguadores hidráulicos funcionan en cualquier orientación (horizontal, vertical o inclinada) porque el pistón actúa en pura tensión y compresión axial independientemente de la gravedad. Las conexiones finales (horquilla, rótula, ojo de varilla) se seleccionan para que coincidan con el ángulo de instalación y el tipo de fijación estructural.
¿Cómo puedo dimensionar un amortiguador hidráulico para mi sistema de tuberías?
El tamaño se basa en la carga dinámica máxima que el amortiguador debe contener y la carrera térmica total que debe soportar sin tocar fondo. Las cargas dinámicas generalmente provienen de un análisis de tensión de la tubería en casos de carga sísmica, de golpe de ariete o de viento. Nuestro equipo de ingeniería puede ayudarlo con el dimensionamiento si proporciona la carga esperada, la carrera requerida, la temperatura de funcionamiento y el código de proyecto aplicable.
