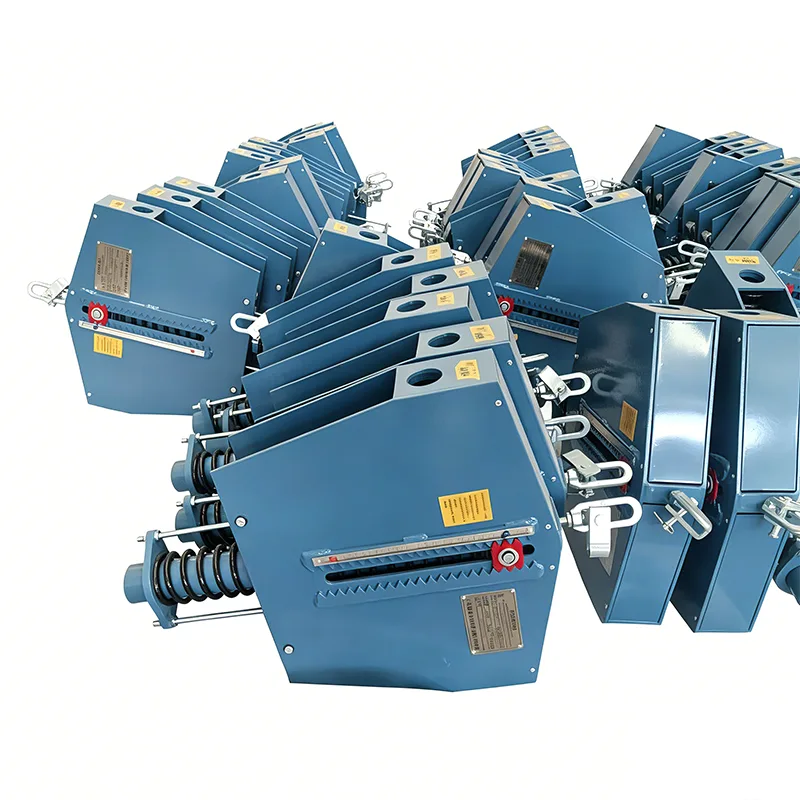

Las tuberías de vapor generan un desplazamiento térmico sustancial durante la operación y son muy sensibles a la variación de carga. Cuando la temperatura de la tubería aumenta de la temperatura ambiente a la temperatura de funcionamiento, se producirá un desplazamiento vertical que oscila entre varios centímetros y decenas de centímetros. Si se adoptan dispositivos de soporte convencionales, la carga fluctuará drásticamente junto con el desplazamiento, lo que provocará una concentración de tensiones en las tuberías, daños a las conexiones de los equipos e incluso roturas de las tuberías. El soporte de resorte constante para tubería de vapor es una unidad de soporte dedicada desarrollada para resolver este tipo de problemas. Proporciona una fuerza de apoyo casi constante durante todo el recorrido de desplazamiento, lo que garantiza un funcionamiento seguro y fiable de los sistemas de tuberías de vapor.
Diseñado basándose en el principio de equilibrio de momentos, el soporte de resorte constante para tubería de vapor convierte la fuerza elástica de los resortes en una fuerza de soporte constante a través de un mecanismo de vinculación. Cuando la tubería se mueve verticalmente, el sistema de varillaje compensa la deformación del resorte para mantener una fuerza de salida estable, con la tasa de variación de carga controlada dentro del 5%.
Los productos estándar constan de los siguientes componentes principales:
▶ Ensamblaje de resorte: fabricado con acero de aleación de alta resistencia para resortes y sometido a múltiples procesos de tratamiento térmico.
▶ Mecanismo de equilibrio de momento: conjunto de leva y varillaje mecanizado con precisión.
▶ Dispositivo de ajuste de carga: permite un ajuste preciso en el sitio de la carga de salida.
▶ Indicador de desplazamiento: muestra claramente el desplazamiento real de las tuberías.
▶ Conjuntos de carcasa y conexión: fabricados en acero al carbono de primera calidad con tratamiento superficial anticorrosión.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
▶ Excelente rendimiento de fuerza constante: tasa de variación de carga ≤ 5 % en todo el recorrido, superando los requisitos de las normas nacionales.
▶ Gran rango de desplazamiento: el desplazamiento máximo alcanza hasta 400 mm, lo que es perfecto para tuberías de vapor de gran diámetro y alta temperatura.
▶ Cobertura de carga integral: está disponible una serie completa de capacidades de carga de 0,5 kN a 500 kN.
▶ Estructura compacta: al adoptar un diseño espacial optimizado, su volumen total es un 20% más pequeño que los soportes tradicionales de resorte constante.
▶ Fácil instalación: preestablecido para la carga especificada antes de la entrega, y solo requiere una fijación sencilla para la puesta en servicio in situ.
▶ Alta seguridad y confiabilidad: Equipado con protección contra sobrecargas y dispositivos de límite de recorrido para evitar daños accidentales.
|
Artículos de comparación |
Soporte de resorte constante para tubería de vapor |
Soporte de resorte variable para tubería |
|
Tasa de variación de carga |
≤ 5% |
≤ 25% |
|
Desplazamiento máximo |
400 mm |
200 mm |
|
Tuberías aplicables |
Tuberías de vapor de gran desplazamiento y alta sensibilidad a la carga |
Tuberías con desplazamiento térmico general. |
|
Rendimiento del control del estrés |
Excelente |
Bien |
|
Protección de conexión de equipos |
Superior |
Común |
|
Costo de fabricación |
relativamente alto |
Medio |
|
Temperatura de funcionamiento |
-196 ℃ ~ +600 ℃ |
-40℃ ~ +450℃ |
|
Nombre del parámetro |
Especificaciones técnicas |
|
Rango de carga de trabajo |
0,5 kN – 500 kN |
|
Desplazamiento nominal |
50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm |
|
Tasa de variación de carga |
≤ 5% |
|
Temperatura de funcionamiento |
-196 ℃ ~ +600 ℃ |
|
Material del resorte |
60Si2MnA, 50CrVA, aleación resistente a altas temperaturas |
|
Material de la carcasa |
Q235B, Q345B, Acero inoxidable |
|
Tratamiento superficial |
Galvanizado en caliente, Imprimación epoxi rica en zinc + Capa final resistente a altas temperaturas |
|
Normas aplicables |
GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1 |
El soporte de resorte constante para tuberías de vapor se aplica principalmente a sistemas de tuberías de vapor que presentan un gran desplazamiento térmico y requisitos estrictos de estabilidad de carga:
▶ Conductos principales de vapor y conductos de vapor de recalentamiento de centrales térmicas
▶ Sistemas de tuberías de vapor en la isla convencional de las centrales nucleares
▶ Tuberías de transmisión de vapor de alta temperatura en refinerías de petróleo
▶ Conducciones de energía de vapor en acerías
▶ Conexiones troncales de agua caliente y vapor de alta temperatura para calefacción central urbana
▶ Sistemas de tuberías de calefacción de vapor en plantas químicas
Para las aplicaciones anteriores, el soporte de resorte variable para tuberías ya no puede cumplir con los requisitos operativos cuando el desplazamiento de la tubería excede los 100 mm o se requiere un control estricto sobre la variación de carga. En tales casos, es obligatorio contar con soportes de resorte constantes para garantizar la seguridad del sistema.
Yangzhou Tianshun Piping cuenta con 14 años de experiencia profesional en la producción de soportes de resorte constantes, equipados con instalaciones de producción completas e instrumentos de prueba de precisión. Hemos implementado un riguroso sistema de control de calidad completo para garantizar que todos los productos cumplan con los estándares internacionales:
1.Inspección de materia prima entrante: todos los materiales de acero van acompañados de certificados de material originales y se someten a análisis espectral y pruebas de propiedades mecánicas.
2.Mecanizado de precisión: los componentes clave se procesan mediante centros de mecanizado CNC para garantizar una alta precisión dimensional.
3.Prueba de rendimiento del resorte: cada resorte pasa pruebas de fatiga de 100.000 ciclos y calibración de carga.
4.Prueba de rendimiento general: Cada unidad terminada se somete a pruebas de fuerza constante de carrera completa antes de la entrega.
5.Verificación de terceros: los informes de prueba emitidos por SGS, BV, TUV y otras organizaciones de terceros autorizadas están disponibles previa solicitud.
Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y todos los productos cumplen con los estándares internacionales, incluidos CE y API.
Los soportes de tubería se seleccionarán de acuerdo con el desplazamiento de la tubería y la sensibilidad de la carga: elija un soporte de resorte variable para la tubería si el desplazamiento vertical de la tubería es inferior a 100 mm y el sistema no es sensible a las fluctuaciones de carga. Seleccione un soporte de resorte constante cuando el desplazamiento exceda los 100 mm o la tubería tenga una alta sensibilidad a la variación de carga.
▶ Análisis de tensión de tuberías y cálculo de selección de soportes y soportes gratuitos
▶ Diseño y fabricación de soportes de resorte constante no estándar
▶ Guía de instalación y servicio de puesta en marcha in situ
▶ 12 meses de garantía, con reparación o sustitución gratuita de productos defectuosos dentro del periodo de garantía
▶ Suministro de repuestos a largo plazo y soporte técnico continuo
