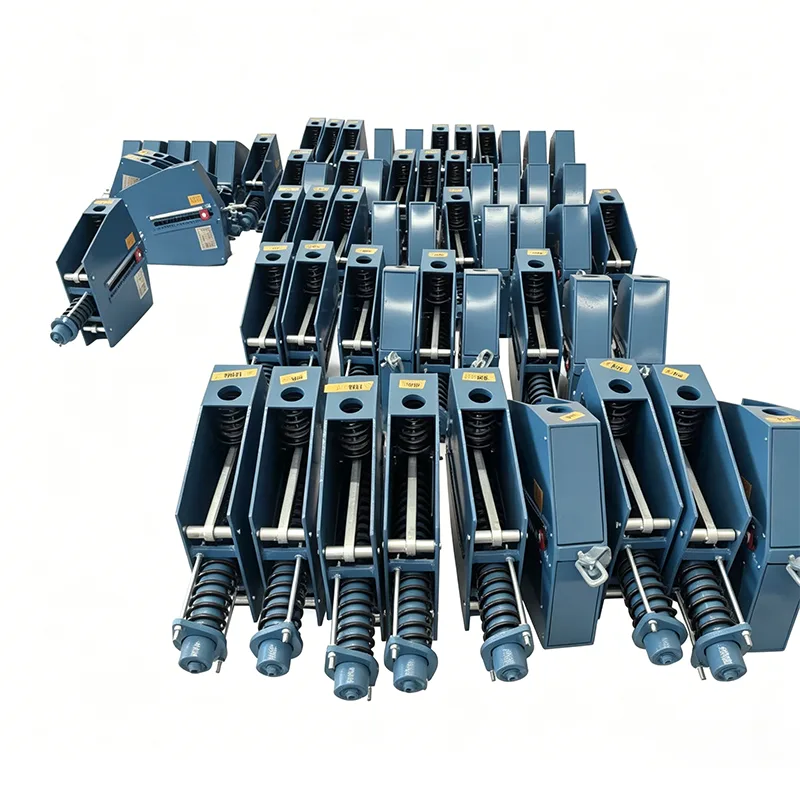

Cuando las tuberías experimentan grandes desplazamientos verticales (superiores a 100 mm) y son extremadamente sensibles a las variaciones de carga, la tasa de variación de carga (≤25%) de los soportes de resorte variables ordinarios puede provocar una tensión excesiva en la tubería, daños en la interfaz del equipo e incluso la ruptura de la tubería. El soporte de resorte constante vertical proporciona una fuerza de soporte casi constante (tasa de variación de carga ≤5%) durante toda la carrera de trabajo según el principio de equilibrio de momento, resolviendo por completo el desafío de control de tensión para tuberías de gran desplazamiento.
El soporte de resorte vertical constante utiliza el equilibrio mutuo entre la fuerza del resorte y el momento generado por el mecanismo de articulación. A medida que la tubería se mueve hacia arriba y hacia abajo, la deformación del resorte es compensada con precisión por el sistema de leva y varillaje, manteniendo estable la fuerza de soporte de salida. Este diseño elimina por completo las fluctuaciones de carga causadas por el desplazamiento de la tubería, protegiendo las tuberías y los equipos conectados de tensiones adicionales.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
El soporte vertical de resorte constante estándar adopta un diseño modular que consta de los siguientes componentes independientes para un fácil mantenimiento y reemplazo en el sitio:
▶ Conjunto de resorte: resortes de aleación de alta resistencia sometidos a tratamiento térmico de estabilización.
▶ Mecanismo de equilibrio de momento: sistema de varillaje y leva mecanizado con precisión
▶ Dispositivo de ajuste de carga: ajuste del perno superior para un ajuste fino durante la operación
▶ Sistema de indicación de desplazamiento: placa de escala transparente que muestra el desplazamiento de la tubería en tiempo real
▶ Conjuntos de conexión superior e inferior: múltiples opciones de conexión para adaptarse a diferentes condiciones de instalación
▶ Carcasa protectora: diseño completamente cerrado para evitar la entrada de polvo y medios corrosivos
|
Artículo de ventaja |
Rendimiento específico |
Valor para los clientes |
|
Precisión de fuerza constante |
Tasa de variación de carga ≤5%, superando los estándares nacionales |
Reduce la tensión en las tuberías y extiende la vida útil del equipo. |
|
Estructura compacta |
30 % más pequeño que los soportes de resorte constante horizontales tradicionales |
Ahorra espacio en el portatubos y facilita la instalación. |
|
Fácil instalación |
Preajustado a la carga especificada antes de la entrega. |
Elimina la compleja depuración en el sitio y acorta el período de construcción |
|
Mantenimiento sencillo |
Diseño modular con componentes intercambiables. |
Reduce el tiempo de inactividad y reduce los costos de mantenimiento |
|
Seguro y confiable |
Equipado con dispositivos de sobrecarga y límite de carrera. |
Previene daños accidentales y garantiza la seguridad del sistema. |
|
Serie de modelos |
Rango de carga (kN) |
Deflexión nominal (mm) |
Temperatura de funcionamiento (℃) |
Normas aplicables |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
El Soporte Vertical de Resorte Constante es particularmente adecuado para los siguientes sistemas de tuberías que requieren instalación vertical y gran desplazamiento:
▶ Conductos principales de vapor y conductos de vapor de recalentamiento en centrales eléctricas
▶ Tuberías de proceso de alta temperatura y alta presión en plantas químicas y de refinación de petróleo
▶ Tuberías de líquido criogénico en terminales de GNL
▶ Conductos de oxígeno y gas de alto horno en plantas siderúrgicas
▶ Conducciones principales de vapor de alta temperatura para calefacción central urbana
▶ Tuberías de conexión de entrada y salida de grandes tanques de almacenamiento
▶ Inspección previa a la instalación: verifique que el modelo, la carga y la deflexión del producto cumplan con los requisitos de diseño y verifique si hay algún daño durante el transporte.
▶ Precauciones de instalación: Mantenga el soporte vertical con una desviación no superior a 1°; Retire el dispositivo de bloqueo de transporte después de la instalación.
▶ Puesta en servicio previa a la operación: ajuste la carga de acuerdo con las condiciones reales del sitio para garantizar que la tubería esté nivelada.
▶ Mantenimiento diario: verifique el indicador de desplazamiento y el apriete de los pernos de conexión cada seis meses; realizar una inspección exhaustiva anualmente
▶ Ciclo de reemplazo: la vida útil del producto puede alcanzar entre 15 y 20 años en condiciones normales de trabajo.
Nuestros soportes verticales de resorte constante han sido verificados en numerosos proyectos clave en todo el mundo, que incluyen:
▶ Sistema principal de tuberías de vapor de una central térmica de 300 MW
▶ Un proyecto de integración química y refinación de 10 millones de toneladas al año
▶ Proyecto de tubería criogénica de una terminal de GNL
▶ Inspección de entrada de materia prima: cada lote de acero se somete a análisis espectral y pruebas de propiedades mecánicas.
▶ Mecanizado de componentes clave: se utilizan centros de mecanizado CNC para garantizar la precisión dimensional
▶ Pruebas de rendimiento del resorte: cada resorte se somete a 100 000 ciclos de fatiga
▶ Pruebas completas de rendimiento de la máquina: cada unidad se somete a pruebas de rendimiento de fuerza constante de carrera completa.
▶ Inspección final de fábrica: se emiten documentos completos de certificación de calidad.
Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y todos los productos cumplen con los estándares internacionales, incluidos CE y API.
▶ Selección técnica gratuita y análisis de estrés en el pipeline
▶ Servicios de diseño personalizados para productos no estándar
▶ Guía de instalación in situ y formación técnica
▶ Período de garantía de 12 meses con soporte técnico de por vida
▶ Suministro de repuestos de emergencia con respuesta en 48 horas
Para obtener información más detallada sobre el soporte de resorte constante vertical, comuníquese con nuestro equipo técnico para obtener asesoramiento de selección profesional.
P: ¿Cuál es la diferencia entre soportes de resorte constantes verticales y horizontales?
R: Las principales diferencias radican en el método de instalación y la ocupación del espacio. Los soportes verticales de resorte constante se instalan verticalmente y ocupan menos espacio horizontal, lo que los hace adecuados para áreas estrechas de soportes de tuberías. Los soportes horizontales de resorte constante se instalan horizontalmente y ocupan más espacio vertical, lo que es adecuado para ubicaciones con suficiente espacio libre.
P: ¿Se puede ajustar la carga de su soporte vertical de resorte constante en el sitio?
R: Sí. El producto está equipado con un perno de ajuste de carga exclusivo en la parte superior, lo que permite un ajuste fino durante la operación de la tubería sin parada. El rango de ajuste es ±10% de la carga nominal.
P: ¿Este producto es adecuado para ambientes de baja temperatura?
R: Sí. Ofrecemos modelos especiales de baja temperatura que adoptan materiales criogénicos resistentes y procesos de tratamiento especiales. Pueden funcionar normalmente a temperaturas tan bajas como -196 ℃ y son adecuados para sistemas de tuberías criogénicas como el GNL.
