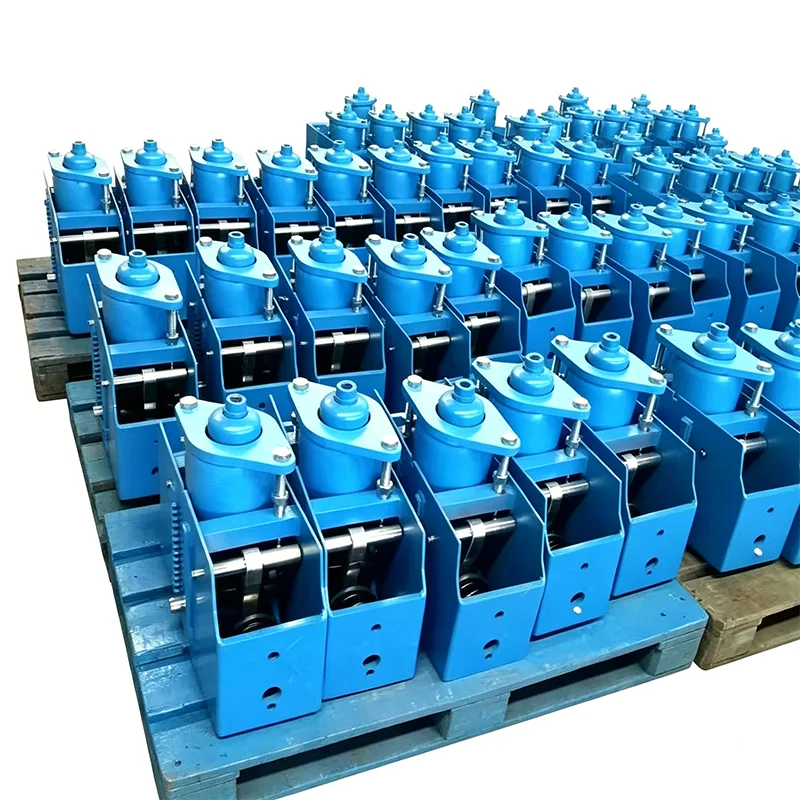

Soporte de resorte constante en voladizo

En grandes sistemas de tuberías industriales, cuando las tuberías sufren un desplazamiento vertical significativo, los soportes de resorte ordinarios producirán variaciones de carga notables, que a su vez ejercen una enorme tensión adicional en los equipos sensibles conectados (como turbinas de vapor, calderas, compresores, etc.). Aprovechando 14 años de acumulación técnica en tecnología de soporte de tuberías, Yangzhou Tianshun Pipeline Technology Co., Ltd. desarrolla y fabrica profesionalmente soporte de resorte constante en voladizo. Este producto adopta el principio de equilibrio de momentos para garantizar que la fuerza de soporte permanezca constante durante todo el desplazamiento vertical de la tubería. Esta característica lo convierte en un dispositivo de soporte crítico para sistemas de tuberías de gran desplazamiento y escenarios donde la tasa de cambio de carga debe controlarse estrictamente. Evita eficazmente la transferencia de fuerza desfavorable en el sistema de tuberías y garantiza el funcionamiento seguro del equipo central.

Curva carga-desplazamiento obtenida del ensayo de tipo de un soporte/suspensión de resorte constante. El eje horizontal representa el desplazamiento mientras que el eje vertical representa la carga. La curva permanece aproximadamente horizontal a lo largo de todo el recorrido de trabajo, lo que demuestra que la fuerza de soporte permanece esencialmente constante cuando la tubería se desvía debido a la expansión y contracción térmica.

Esta prueba de tipo verifica la constancia de la carga, la estabilidad del recorrido completo y la confiabilidad operativa de las unidades de resorte constante. Todas las unidades de producción están sujetas a calibración de carga antes del envío, con una desviación de carga controlada dentro de ±6 % de acuerdo con ANSI/MSS‑SP‑58‑2018 y NB/T47038‑2013.

Estos productos son aplicables a sistemas de tuberías industriales con gran desplazamiento térmico, incluidas tuberías de vapor principales y otras tuberías de alta temperatura y presión.

Especificaciones técnicas del producto

Tabla de especificaciones de suspensión de resorte constante	Ejemplo
Modelo / Serie	PH, LH, CA, CS, TH
Capacidad de carga (en funcionamiento)	0,1 kN - 500 kN
Viajes totales	50 mm, 100 mm, 200 mm, 400 mm
Viaje real	Hasta 600 mm
Desviación de carga (tolerancia)	±5% (Estándar) / ±3% (Prec. alta)
Posición de instalación	Horizontales/Verticales
Acabado de la carcasa	Galvanizado en caliente / Epoxi
Temperatura de funcionamiento.	-20°C a +80°C (ambiente)
Material de la bobina del resorte	60Si2Mn/50CrVA
Rango de ajuste de carga	±10% (Ajuste de campo)

Estructura central y propiedades mecánicas

Nuestro soporte de resorte constante en voladizo adopta una estructura combinada de precisión de palanca en voladizo y resorte, transformando el equilibrio mecánico complejo en productos de ingeniería confiables. Sus principales parámetros técnicos y características estructurales son los siguientes:

Dimensión técnica	Indicadores de desempeño y valor de ingeniería
Tasa de cambio de carga	La tasa de cambio de carga teórica es cero (desviación real ≤5%), lo que proporciona una fuerza de soporte constante y elimina completamente la tensión adicional.
Capacidad de desplazamiento vertical	Admite compensación de desplazamiento vertical de 0 a 300 mm o incluso mayor, especialmente diseñado para sistemas de tuberías de gran desplazamiento.
Ventajas de la estructura en voladizo	Adopta un diseño de palanca voladiza, con estructura compacta y pequeña ocupación de espacio, adaptándose a entornos complejos de instalación en el sitio.
Material y anticorrosión.	Los componentes centrales de soporte de carga están hechos de acero aleado de alta resistencia, con revestimiento galvanizado en caliente o anticorrosión en la superficie, adaptándose a las duras condiciones de trabajo.

Aplicación de ingeniería y adaptabilidad in situ

En aplicaciones prácticas de ingeniería, la instalación de tuberías a menudo enfrenta complejas limitaciones de espacio. Nuestro soporte de resorte constante en voladizo aborda completamente los puntos débiles de la construcción en el sitio:

Ajuste preciso en estado frío: antes de la entrega, precomprimimos y bloqueamos el resorte en la posición de carga en estado frío de acuerdo con las condiciones de tensión de la tubería y los requisitos de desplazamiento térmico proporcionados por los clientes. Durante la instalación en el sitio, solo se requiere un ajuste fino de la columna roscada para alcanzar el estado de diseño, lo que acorta considerablemente el período de construcción.

Métodos de enraizamiento flexibles: la estructura en voladizo se adapta a diversas condiciones de enraizamiento. Ya sean vigas de estructura de acero, cimientos de concreto o cuerpos de equipos, se puede lograr un enraizamiento estable mediante conectores de raíz coincidentes (como placas individuales soldadas, brazos transversales de abrazadera de tubería, etc.).

Estado de operación visualizado: Equipado con placas indicadoras de desplazamiento de alta precisión y básculas de carga, el personal de operación y mantenimiento puede juzgar intuitivamente si la tubería está en la posición de trabajo diseñada sin desmontar la carcasa, lo que facilita la inspección diaria y el mantenimiento preventivo.

Estricto sistema de control de calidad y fabricación

Se realizan pruebas internas exhaustivas en cada producto antes del envío

Antes del envío, cada producto pasa por un completo proceso de prueba interno. Este proceso incluye inspección visual y dimensional, PMI (identificación positiva de materiales), pruebas de dureza, pruebas no destructivas MT/PT cuando corresponda, pruebas de carga de resorte con curvas de carga-desplazamiento y medición del espesor del recubrimiento. Se suministran informes de pruebas de fábrica (FTR) e informes de pruebas de materiales (MTR).

Aclaración sobre la acreditación de terceros

Las pruebas internas no son lo mismo que las pruebas de terceros acreditadas por ILAC. Si se requieren pruebas presenciadas por terceros o pruebas de laboratorio, se pueden proporcionar como un servicio opcional independiente.

Servicios opcionales de inspección de terceros (cotizados por separado)

1. Pruebas de materiales

Este servicio cubre análisis de composición química, pruebas de tracción, pruebas de impacto Charpy a baja temperatura y pruebas de dureza.

2. END de soldadura

Los métodos disponibles incluyen pruebas de partículas magnéticas (MT), pruebas de líquidos penetrantes (PT), pruebas ultrasónicas (UT) y pruebas radiográficas (RT).

3. Prueba de rendimiento de carga de resorte

Se incluyen curvas de carga-desplazamiento.

4. Inspección de protección contra la corrosión de galvanizado en caliente/recubrimiento epoxi

5. Pruebas presenciadas, vigilancia de fábrica e inspección previa al envío (PSI)

Nuestras ventajas distintivas

Comparado con el sistema internacional de soporte de tuberías LISEGA

La precisión de la carga de nuestros productos, los estándares de prueba y los sistemas de documentación se comparan con el sistema internacional de soporte de tuberías de LISEGA.

Más que un proveedor nacional estándar

A diferencia de los fabricantes nacionales estándar que sólo ofrecen el producto en sí, nosotros suministramos una curva de carga-desplazamiento con cada unidad de resorte. También ayudamos a organizar pruebas SGS de terceros e inspecciones presenciadas, y apoyamos las revisiones de documentos por parte de ingenieros de PE/CPE para proyectos en el extranjero.

¿Por qué elegir el soporte de resorte constante en voladizo de Tianshun?

Profunda herencia técnica: Basándonos en 14 años de experiencia en la industria y un equipo profesional de I+D, brindamos soporte técnico de proceso completo, desde análisis de tensión de tuberías, cálculo de selección de tipo hasta orientación de instalación.

Verificación global de proyectos: Los productos han estado operando de manera estable en proyectos de energía, petroquímicos y energéticos en más de 40 países alrededor del mundo, resistiendo las pruebas de arranques/apagados de múltiples unidades y condiciones de trabajo extremas.

Capacidad de servicio personalizado: para limitaciones de espacio especiales o requisitos de carga no estándar, podemos proporcionar soluciones de ingeniería y diseño de estructuras en voladizo personalizadas.

Garantía posventa confiable: Hemos establecido un completo archivo de clientes y un mecanismo de respuesta, brindando evaluación de condición, restablecimiento de carga y orientación de reemplazo durante el mantenimiento de parada, reduciendo los riesgos de operación y mantenimiento de las plantas de energía.
