Resumen del artículo:Un sistema de soporte confiable es esencial para tuberías industriales expuestas a expansión térmica, contracción, vibración y cargas operativas cambiantes. ASoporte de resorte variable para tuberíaProporciona un movimiento vertical controlado mientras sostiene continuamente la tubería. Con experiencia en fabricación profesional,Tian Shunsuministra soluciones de soporte de resorte variable estandarizadas y personalizadas para plantas de energía, instalaciones petroquímicas, sistemas de petróleo y gas, plantas químicas, proyectos de tratamiento de agua y otras aplicaciones industriales exigentes.
Tabla de contenido
- ¿Qué es un soporte de resorte variable para tubería?
- ¿Por qué se necesita soporte de resorte variable en tuberías industriales?
- ¿Cómo funciona un soporte de resorte variable?
- ¿Cuáles son las especificaciones técnicas clave?
- ¿Cuáles son los componentes principales?
- ¿Cuáles son las principales ventajas?
- ¿Dónde se utiliza el soporte de resorte variable?
- ¿Cómo se debe seleccionar el soporte de resorte variable adecuado?
- ¿Cómo afecta la calidad de fabricación al rendimiento?
- ¿Cómo se compara con otros soportes para tuberías?
- Preguntas frecuentes

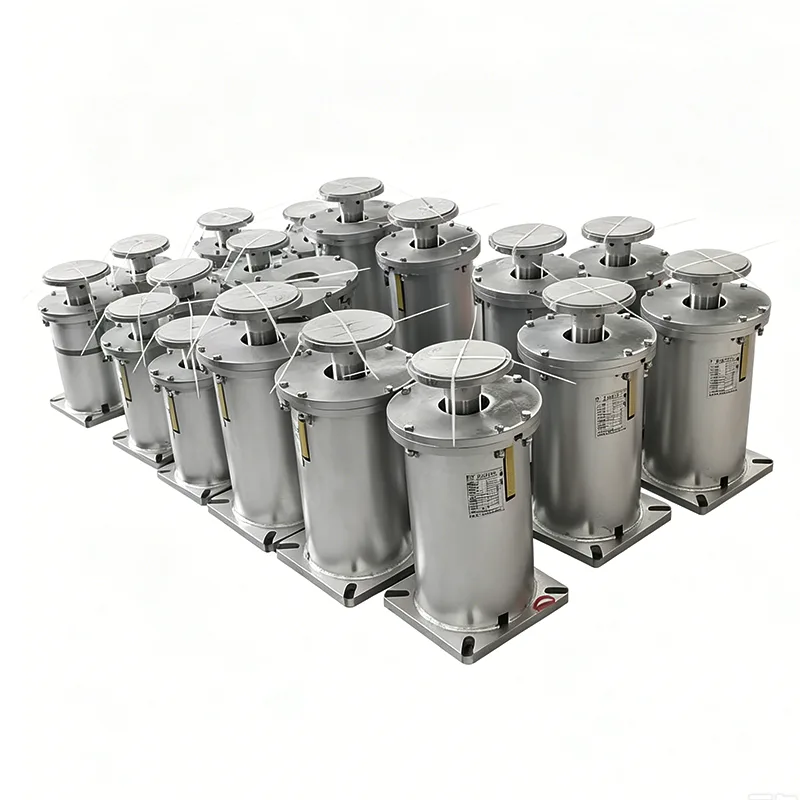

¿Qué es un soporte de resorte variable para tubería?
A Soporte de resorte variable para tuberíaes un soporte mecánico elástico diseñado para soportar cargas de tuberías mientras permite un movimiento vertical controlado. A diferencia de un soporte rígido, que restringe el movimiento, un soporte de resorte variable utiliza las características de deflexión de un resorte para adaptarse a los cambios en la posición de la tubería.
Las tuberías industriales pueden moverse significativamente cuando cambian las temperaturas de funcionamiento. Las líneas de vapor, sistemas de agua de alimentación, tuberías de proceso, líneas de condensado y otros sistemas de alta temperatura pueden expandirse durante la operación y contraerse después del cierre. Si este movimiento no se gestiona adecuadamente, se pueden transferir fuerzas excesivas a tuberías, válvulas, bridas, boquillas de equipos y conexiones estructurales.
Un soporte de resorte seleccionado adecuadamente ayuda a distribuir estas fuerzas mientras mantiene una carga de soporte predecible. La gama de productos de Tianshun incluye configuraciones estándar y personalizadas diseñadas para diferentes capacidades de carga, requisitos de viaje, condiciones de instalación y entornos industriales.
¿Por qué se necesita soporte de resorte variable en tuberías industriales?
El soporte de tuberías no es simplemente una cuestión de mantener una tubería en su lugar. Un sistema de soporte diseñado adecuadamente debe adaptarse al peso, el movimiento térmico, la vibración y las condiciones de funcionamiento sin crear tensiones secundarias excesivas.
Los soportes de resorte variables son particularmente útiles cuando una tubería necesita compensación de desplazamiento vertical pero no requiere la variación de carga extremadamente baja asociada con un soporte de resorte constante.
- Compensación de expansión térmica:Permite un movimiento vertical controlado a medida que cambia la temperatura de la tubería.
- Distribución de carga:Proporciona soporte continuo para tuberías y componentes asociados.
- Reducción del estrés:Ayuda a reducir las fuerzas excesivas transferidas al equipo conectado.
- Gestión de vibraciones:Proporciona un mecanismo de soporte elástico para operar sistemas de tuberías.
- Protección de equipos:Ayuda a reducir el riesgo de carga excesiva en puntos de conexión sensibles.
- Flexibilidad de instalación:Se pueden seleccionar diferentes configuraciones según los requisitos del proyecto.
Para proyectos de ingeniería, el soporte siempre debe seleccionarse basándose en el peso, el movimiento, la temperatura de funcionamiento, la posición de instalación y las condiciones estructurales reales de la tubería, en lugar de simplemente elegir un soporte basándose en el diámetro de la tubería.
¿Cómo funciona un soporte de resorte variable?
El principio de funcionamiento de un soporte de resorte variable se basa en la relación entre la deflexión del resorte y la carga aplicada. En términos prácticos, el resorte genera una fuerza de soporte que cambia a medida que la tubería se mueve verticalmente.
Cuando la tubería se mueve hacia abajo, el resorte se comprime aún más y la fuerza de soporte aumenta. Cuando la tubería se mueve hacia arriba, la compresión del resorte disminuye y la fuerza de soporte disminuye correspondientemente. Este cambio controlado permite que el soporte siga el movimiento de la tubería mientras continúa transportando la carga.
Por lo tanto, la diferencia entre carga fría y carga caliente es una consideración importante durante el diseño de ingeniería. El soporte debe estar correctamente calibrado para que su condición de funcionamiento se mantenga dentro del rango de variación de carga y recorrido permitido.
Para aplicaciones donde el desplazamiento vertical es moderado y un cierto grado de variación de carga es aceptable, un soporte de resorte variable puede proporcionar un equilibrio efectivo entre rendimiento, simplicidad estructural, conveniencia de instalación y costo.
¿Cuáles son las especificaciones técnicas clave?
Diferentes proyectos de tuberías requieren diferentes capacidades de resorte y rangos de movimiento. Según la información del producto proporcionada por Tianshun, las configuraciones variables de soporte de resorte pueden cubrir una amplia gama de condiciones de operación industrial.
| Especificación | Gama típica/opción | Importancia de la ingeniería |
|---|---|---|
| Tipo de soporte | Tipo A, B, C, D, E, F, G | Proporciona flexibilidad de configuración para diferentes condiciones de instalación. |
| Tamaño del resorte | No. 0–No. 22 | Permite selección según capacidad de carga requerida |
| Rango de viaje | 30, 60, 90, 120, 180 milímetros | Coincide con diferentes movimientos verticales de tuberías |
| Carga operativa | 0,2–400 kN | Soporta tuberías con diferentes cargas operativas. |
| Dirección del movimiento | Hacia arriba / hacia abajo | Se adapta al desplazamiento térmico vertical |
| Variabilidad de carga | ≤25% estándar | Controla la variación de la fuerza de apoyo durante el movimiento. |
| Material de la carcasa | Acero al carbono Q235/Q355 | Proporciona resistencia estructural y durabilidad. |
| Tratamiento superficial | Galvanizado en caliente / Pintado | Ayuda a adaptar el soporte a diferentes condiciones ambientales. |
Estos valores deben tratarse como referencias de selección de productos en lugar de límites de diseño universal. Las especificaciones finales deben confirmarse de acuerdo con las condiciones de ingeniería reales y la documentación técnica del fabricante.
¿Cuáles son los componentes principales?
Un soporte de resorte variable se compone de varios componentes coordinados. Cada pieza contribuye a la capacidad de carga, la estabilidad de la instalación, la visibilidad operativa o la protección del medio ambiente.
- Resorte helicoidal:El componente elástico principal, fabricado con acero para resortes y procesado para lograr un rendimiento mecánico estable.
- Placas de conexión superior e inferior:Conecte el soporte a la estructura de la tubería y la estructura de soporte.
- Indicador de carga:Ayuda a identificar las condiciones de carga y desplazamiento del resorte durante la instalación y operación.
- Mecanismo de bloqueo:Asegura el conjunto de resorte durante el transporte, instalación y puesta en servicio.
- Carcasa protectora:Ayuda a proteger el manantial del polvo, la humedad, el agua de lluvia y la exposición ambiental corrosiva.
La combinación de estos componentes hace que el sistema sea adecuado para servicios industriales a largo plazo donde es importante un rendimiento de soporte estable.
¿Cuáles son las principales ventajas?
Elegir el soporte de resorte correcto puede contribuir significativamente a la confiabilidad de un sistema de tuberías. En comparación con los soportes rígidos convencionales, los diseños de resortes variables brindan capacidad de movimiento adicional y al mismo tiempo siguen siendo relativamente sencillos de instalar y mantener.
Variación de carga controlada
Un soporte de resorte variable correctamente diseñado limita el cambio en la fuerza de soporte a medida que se mueve la tubería. La información estándar del producto de Tianshun especifica una variabilidad de carga de hasta el 25%.
Múltiples opciones de carga y viaje
Los diferentes tamaños de resorte y rangos de recorrido facilitan la adaptación del soporte a los requisitos de carga y movimiento específicos de la tubería.
Calibración previa a la carga
Los soportes de resorte se pueden preajustar según los requisitos específicos del proyecto, lo que ayuda a simplificar la instalación y la puesta en servicio en el lugar de trabajo.
Construcción adaptable
Se pueden seleccionar diferentes configuraciones y materiales para diferentes entornos de instalación, limitaciones de espacio y condiciones de servicio.
Comodidad de mantenimiento
La construcción modular puede simplificar el reemplazo y el mantenimiento de componentes cuando se requiere servicio durante el ciclo de vida del equipo.
¿Dónde se utiliza el soporte de resorte variable?
La tecnología es adecuada para sistemas de tuberías industriales donde se produce movimiento vertical debido a variaciones de temperatura, condiciones de operación o vibración del equipo.
- Tuberías de vapor de centrales térmicas
- Tuberías de agua de alimentación y condensado.
- Tuberías de proceso petroquímico
- Tuberías de conexión del intercambiador de calor.
- Estaciones compresoras de petróleo y gas.
- Cámaras de válvulas para tuberías de gas natural
- Redes de calefacción urbana
- Instalaciones de tratamiento de agua y aguas residuales.
- Tuberías para barcos y plataformas marinas
- Sistemas de procesamiento químico y farmacéutico.
En instalaciones de generación de energía y petroquímicas, por ejemplo, las tuberías pueden experimentar ciclos repetidos de calentamiento y enfriamiento. Un soporte de resorte variable correctamente seleccionado puede acomodar el desplazamiento vertical resultante y al mismo tiempo ayudar a mantener la distribución de tensión prevista en todo el sistema de tuberías.
¿Cómo se debe seleccionar el soporte de resorte variable adecuado?
La selección correcta es uno de los pasos más importantes en la ingeniería de soportes de resortes. El soporte debe seleccionarse según las condiciones operativas reales y no sólo según el tamaño nominal de la tubería.
- Determine la carga operativa:Calcule el peso de la tubería, el aislamiento, las válvulas, los accesorios, el peso del fluido y otros componentes soportados.
- Identificar el movimiento vertical:Establezca el desplazamiento ascendente o descendente esperado entre las condiciones de frío y de funcionamiento.
- Comprobar variación de carga:Determine si la variación de carga permitida es adecuada para el equipo conectado y el diseño de tensión de la tubería.
- Evaluar el espacio de instalación:Seleccione una configuración adecuada según el espacio libre estructural y de mantenimiento disponible.
- Considere las condiciones ambientales:Seleccione la carcasa y el tratamiento de superficie adecuados para la humedad, la corrosión, la temperatura y la exposición al aire libre.
- Confirmar la dirección de instalación:Verifique si el soporte necesita adaptarse al movimiento hacia arriba o hacia abajo.
- Revisar los estándares de ingeniería:Asegúrese de que el soporte seleccionado sea compatible con las especificaciones del proyecto aplicables y los requisitos de diseño de tuberías.
Para proyectos complejos, los ingenieros pueden proporcionar al proveedor la carga de la tubería, la temperatura de funcionamiento, el desplazamiento esperado, el espacio de instalación y otros parámetros clave. Luego, el fabricante puede recomendar un modelo y una configuración adecuados.
¿Cómo afecta la calidad de fabricación al rendimiento?
El rendimiento del soporte del resorte depende en gran medida de la consistencia del resorte, la precisión dimensional, la calibración de la carga, la calidad del material y el ensamblaje final. Por lo tanto, la calidad de fabricación está directamente relacionada con la confiabilidad a largo plazo de las tuberías.
Tian Shun informa sobre un enfoque de control de calidad de proceso completo que cubre la inspección de materias primas, la producción de resortes CNC, las pruebas de rendimiento de los resortes, la inspección del ensamblaje terminado y la inspección final previa a la entrega. Sus instalaciones de fabricación incluyen máquinas enrolladoras de resortes CNC, equipos de prueba de resortes, espectrómetros e instrumentos de prueba no destructivos.
Según la información del producto, cada resorte se somete a múltiples pruebas de compresión y carga para verificar un rendimiento estable antes del montaje. El sistema de gestión de calidad de la empresa cuenta con la certificación ISO 9001:2015, mientras que sus productos cumplen con los estándares internacionales, incluidos los requisitos CE y API.
Estas medidas de control de calidad son particularmente importantes para proyectos industriales donde los soportes de resorte pueden permanecer en servicio durante muchos años bajo ciclos térmicos repetidos.
¿Cómo se compara con otros soportes para tuberías?
| Factor de comparación | Soporte de resorte variable | Soporte de tubería rígida | Soporte de resorte constante |
|---|---|---|---|
| Movimiento vertical | Compensa el movimiento moderado. | Muy limitado | Adecuado para movimientos más grandes |
| Variación de carga | Normalmente ≤25% | Cambia bruscamente con el desplazamiento. | Normalmente mucho más bajo |
| Complejidad estructural | Medio | Bajo | Alto |
| Instalación | relativamente sencillo | Simple | Más exigente |
| Nivel de costo | Medio | Bajo | Alto |
| Aplicación típica | Desplazamiento térmico general | Poco o ningún movimiento | Grandes movimientos o sistemas altamente sensibles a la carga. |
Esta comparación muestra por qué no existe un “mejor” soporte universal para tuberías. Un soporte de resorte variable es particularmente atractivo cuando la tubería experimenta un desplazamiento vertical moderado y es aceptable un cambio controlado en la carga de soporte.
Preguntas frecuentes
1. ¿Cuál es la función principal de un Soporte de Resorte Variable para Tubería?
Su función principal es soportar el peso de una tubería y al mismo tiempo permitir el movimiento vertical controlado causado por expansión térmica, contracción o cambios en las condiciones de operación.
2. ¿Cuál es la diferencia entre un soporte de resorte variable y un soporte de resorte constante?
Un soporte de resorte variable cambia su fuerza de soporte a medida que el resorte se desvía. Un soporte de resorte constante está diseñado para mantener una fuerza de soporte mucho más consistente en todo su rango de recorrido especificado. Los soportes de resorte variables generalmente son adecuados cuando es aceptable una variación de carga moderada.
3. ¿Qué información se requiere para la selección del soporte de resorte?
Los parámetros importantes incluyen carga operativa, carga fría, carga caliente, desplazamiento vertical, dirección del movimiento, temperatura de funcionamiento, espacio de instalación, configuración de la tubería y condiciones ambientales.
4. ¿Qué rangos de viaje están disponibles?
Las opciones típicas de productos incluyen recorridos de 30 mm, 60 mm, 90 mm, 120 mm y 180 mm. El recorrido apropiado debe seleccionarse de acuerdo con el movimiento real calculado de la tubería.
5. ¿Se pueden personalizar los soportes de resorte variables?
Sí. Se pueden desarrollar soluciones personalizadas para requisitos de carga especiales, condiciones de desplazamiento, espacios de instalación restringidos, materiales, tratamientos de superficie y otros requisitos específicos del proyecto.
6. ¿Cómo puedo determinar si necesito un soporte de resorte variable o constante?
La decisión debe basarse en el movimiento de la tubería, la variación permitida de la carga de soporte, la sensibilidad del equipo conectado, el análisis de tensión y las especificaciones del proyecto. Para sistemas de tuberías críticos, la selección debe confirmarse mediante cálculos de ingeniería y revisión técnica profesional.
Conclusión
Un sistema de soporte bien diseñado es fundamental para el funcionamiento seguro y confiable de las tuberías industriales. Al combinar un soporte de carga elástico con un movimiento vertical controlado,Soporte de resorte variable para tuberíapuede ayudar a gestionar el desplazamiento térmico, distribuir cargas de tuberías, reducir la tensión excesiva y proteger los equipos conectados. Para proyectos que requieren soluciones estándar o personalizadas, Tianshun ofrece soportes de resorte variables con múltiples configuraciones de carga y recorrido, control de calidad de fabricación, asistencia técnica en la selección y soporte posventa. Si está planificando un nuevo proyecto de tubería o actualizando un sistema de soporte existente,contáctanoscon sus requisitos de carga, desplazamiento, temperatura e instalación para analizar una solución de soporte de resorte variable adecuada para su aplicación.
