Tian Shun, un fabricante de componentes y suministros para tuberías industriales.MJunta de expansión de fuelle metálicoSoluciones diseñadas para adaptarse a la expansión térmica, absorber el movimiento de las tuberías y respaldar un funcionamiento confiable en condiciones industriales exigentes. Al seleccionar el material del fuelle, la configuración de movimiento y la presión nominal adecuados, los ingenieros pueden reducir la tensión excesiva en las tuberías, proteger los equipos conectados y mejorar el rendimiento a largo plazo de los sistemas de tuberías industriales.

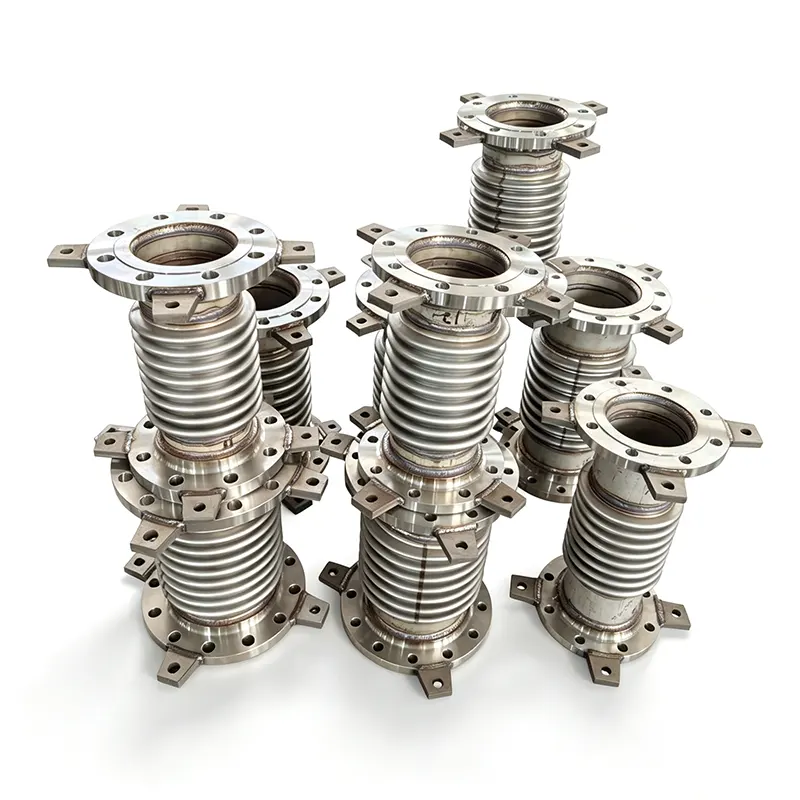

Una junta de expansión de fuelle metálico es un componente de tubería flexible que compensa los cambios dimensionales causados por fluctuaciones de temperatura, desplazamiento mecánico y cargas operativas seleccionadas. Su fuelle metálico corrugado puede adaptarse a movimientos axiales, laterales o angulares, según el diseño. Las aplicaciones comunes incluyen generación de energía, procesamiento petroquímico, calefacción urbana, tratamiento de agua y fabricación industrial. Elegir la junta adecuada requiere una evaluación cuidadosa de la presión de funcionamiento, la temperatura, la compatibilidad de los fluidos, los requisitos de movimiento, la vida útil a la fatiga y las condiciones de instalación. Esta guía explica cómo funcionan las juntas de expansión de fuelle metálico, compara configuraciones comunes, describe las consideraciones de selección de materiales y destaca los controles de calidad que los compradores industriales deben discutir con un proveedor calificado como Tianshun.
Una junta de expansión de fuelle metálico es un conector flexible instalado en un sistema de tuberías para acomodar el movimiento manteniendo el límite de presión requerido. Su componente principal es un fuelle metálico de paredes delgadas formado con una serie de corrugaciones. Estas corrugaciones permiten una deformación controlada sin necesidad de que toda la tubería se mueva libremente.
A diferencia de una conexión de tubería rígida, que transfiere el desplazamiento térmico a los componentes circundantes, una junta de expansión diseñada adecuadamente proporciona un lugar designado para el movimiento. Esto ayuda a gestionar las cargas transmitidas a anclajes de tuberías, soportes, bombas, válvulas e intercambiadores de calor.
Un conjunto típico puede incluir:
La construcción adecuada depende de la disposición de las tuberías, el entorno operativo y los cálculos de ingeniería. Para obtener información sobre el producto, visite la página del producto Junta de expansión de fuelle metálico Tianshun.
Las tuberías industriales se expanden cuando aumenta su temperatura y se contraen cuando se enfrían. La vibración del equipo, las tolerancias de instalación y el desplazamiento estructural pueden introducir movimientos adicionales. Si estos cambios no se adaptan adecuadamente, pueden aumentar la tensión en las tuberías y los equipos conectados.
El fuelle corrugado se deforma elásticamente dentro de los límites de movimiento diseñados, absorbiendo una porción específica del desplazamiento. Dependiendo de la configuración de la articulación, el movimiento puede ocurrir en una dirección o mediante una combinación de direcciones.
El empuje de presión es otra consideración importante. La presión interna que actúa sobre el área efectiva de un fuelle puede generar una fuerza que el diseño del sistema debe limitar o equilibrar. Es posible que se requieran anclajes, guías, tirantes y configuraciones de presión equilibrada, según la aplicación.
En consecuencia, se debe seleccionar una junta de expansión de fuelle metálico como parte de un análisis general de flexibilidad y tensión de la tubería en lugar de tratarla como un accesorio aislado.
Las juntas de expansión de fuelle metálico se adaptan al desplazamiento térmico calculado en sistemas de tuberías frías y calientes. Esto puede ayudar a reducir las cargas excesivas causadas por la expansión y contracción restringidas, siempre que la junta tenga el tamaño e instalación correctos.
Las cargas incontroladas de las tuberías pueden afectar las boquillas de las bombas, las conexiones de las válvulas, las interfaces de las turbinas y las conexiones del intercambiador de calor. Una junta de expansión diseñada adecuadamente puede ayudar a controlar estas cargas al permitir el movimiento especificado dentro de la disposición de las tuberías.
Se pueden especificar materiales de fuelle de acero inoxidable y de alta aleación seleccionados para diferentes combinaciones de presión, temperatura y medios de proceso. El grado apropiado del material debe confirmarse comparándolo con la exposición química y las condiciones de operación reales.
Los diseños axiales, universales, con bisagras, de cardán y con presión equilibrada proporcionan diferentes formas de adaptarse al movimiento. Esto permite a los ingenieros hacer coincidir la configuración de la junta con el diseño de la tubería en lugar de depender de un diseño para cada aplicación.
Estos beneficios dependen de una ingeniería correcta, la compatibilidad de los materiales, los soportes adecuados y el cumplimiento de los requisitos de instalación del fabricante. Una junta de expansión no puede compensar un soporte inadecuado de la tubería o un sistema de anclaje diseñado incorrectamente.
Las diferentes configuraciones de juntas de expansión satisfacen diferentes requisitos de movimiento y empuje de presión. Comprender estas diferencias ayuda a los compradores a especificar un producto adecuado.
| Tipo de junta | Capacidad de movimiento primario | Consideración de diseño típico |
|---|---|---|
| Junta de dilatación axial | Compresión y extensión axial. | Requiere anclajes y guías adecuados para controlar el sistema de tuberías. |
| Junta de dilatación universal | Movimiento principalmente lateral, con capacidad angular según el diseño. | Dos fuelles conectados por un carrete central proporcionan una mayor flexibilidad de movimiento. |
| Junta de dilatación con bisagras | Movimiento angular en un plano definido. | Los herrajes de bisagra controlan el movimiento y ayudan a limitar el empuje de presión. |
| Junta de expansión del cardán | Movimiento angular en múltiples planos. | El hardware del cardán controla la rotación mientras gestiona el empuje de presión. |
| Junta de expansión de presión equilibrada | Movimiento según su configuración específica. | Diseñado para equilibrar el empuje de presión donde la sujeción convencional no es adecuada. |
| Junta de dilatación presurizada externamente | Movimiento axial, según diseño. | Puede ser adecuado para aplicaciones que requieren una capacidad de compresión axial sustancial. |
La capacidad de movimiento de cada configuración depende de su geometría, construcción del fuelle, presión, temperatura y requisitos de fatiga. Los ingenieros deben confirmar los movimientos combinados permitidos en lugar de agregar clasificaciones de movimiento individuales sin verificación.
La selección del material afecta la resistencia a la corrosión, la capacidad de temperatura, la flexibilidad y el rendimiento ante la fatiga. La especificación correcta debe tener en cuenta el medio del proceso, así como las condiciones mecánicas experimentadas durante la operación.
La información de producto publicada por Tianshun enumera las siguientes opciones típicas. Estos son rangos de referencia y no deben interpretarse como calificaciones simultáneas para cada diseño.
| Parámetro | Rango u opción típica publicada | Lo que los compradores deben confirmar |
|---|---|---|
| Diámetro nominal | DN50–DN3000; Se pueden considerar tamaños más grandes o no estándar. | Tamaño real de la conexión, longitud entre caras y requisitos de dibujo |
| Presión de diseño | PN10, PN16, PN25, PN40 | Clasificación de presión a la temperatura de funcionamiento especificada |
| Temperatura de diseño | -196°C a +800°C | Temperatura permitida para el material y la construcción seleccionados. |
| Material del fuelle | SS304, SS316L, Inconel 625 y otras opciones | Compatibilidad con la corrosión y certificación de materiales. |
| Conexiones | Extremos bridados o soldados | Estándar de brida aplicable, dimensiones y requisitos de soldadura. |
| vida de fatiga | 1000, 3000 o 5000 ciclos para diseños específicos | Ciclo de vida calculado bajo las condiciones reales de movimiento y presión. |
Se deben verificar la presión, temperatura y movimiento reales permitidos para la junta seleccionada. Estos parámetros son interdependientes y el valor más exigente en una categoría no se aplica automáticamente cuando cambian otras condiciones operativas.
Las juntas de expansión de fuelle metálico se utilizan en industrias donde el movimiento controlado de las tuberías y la contención confiable son importantes.
Para cada aplicación, los ingenieros deben evaluar la composición del fluido, la presión de diseño, la temperatura de funcionamiento, los ciclos de arranque y parada, la vibración y las posibles cargas transitorias. Estos detalles determinan si una junta de fuelle metálico es adecuada y qué configuración se debe especificar.
Un proceso de selección fiable comienza con datos operativos precisos. Elegir una junta basándose únicamente en el diámetro nominal de la tubería puede resultar en una capacidad de movimiento inadecuada o una clasificación de presión inadecuada.
Tian Shun ofrece opciones de juntas de expansión de fuelle metálico estándar y personalizadas. Para sistemas no estándar, compartir los planos de tuberías y los datos operativos ayuda al equipo de ingeniería a evaluar la configuración y las especificaciones requeridas.
Incluso una junta de expansión correctamente diseñada puede fallar prematuramente si se instala incorrectamente o se somete a movimientos fuera de sus límites especificados. Por lo tanto, la instalación y el mantenimiento deben seguir los planos aprobados y las instrucciones del fabricante.
Durante el servicio, verifique si hay deformaciones visibles, corrosión, fugas, vibraciones inusuales y daños a los componentes protectores. Revise cualquier cambio en las condiciones operativas que puedan afectar la vida útil a fatiga o la capacidad de movimiento. Los intervalos de inspección deben basarse en la gravedad del servicio, la criticidad del equipo y el programa de mantenimiento aplicable.
Para sistemas de alta presión, alta temperatura o medios peligrosos, la inspección y reparación debe estar a cargo de personal calificado según los procedimientos de seguridad pertinentes. Un fuelle dañado no debe volver a ponerse en servicio sin una evaluación de ingeniería adecuada.
Su objetivo principal es adaptarse al movimiento de tubería específico causado por expansión térmica, contracción u otro desplazamiento y al mismo tiempo ayudar a gestionar las cargas transmitidas a través del sistema de tubería.
Una junta de expansión axial se adapta principalmente a la compresión y extensión a lo largo de la línea central de la tubería. Una junta de expansión universal utiliza dos elementos de fuelle separados por un carrete central para acomodar un mayor movimiento lateral, con capacidad angular adicional según su diseño.
No existe un mejor material para cada aplicación. SS304, SS316L, SS321, Inconel 625 y otras aleaciones pueden ser apropiadas en diferentes condiciones. La selección debe basarse en la compatibilidad del fluido, la temperatura, la presión, los requisitos de fatiga y la evaluación de ingeniería del fabricante.
La vida útil depende del número y magnitud de los ciclos de movimiento, presión, temperatura, corrosión, vibración, calidad de la instalación y mantenimiento. Solicite un cálculo de la vida útil a fatiga para el entorno operativo especificado en lugar de confiar en una estimación universal de la vida útil.
No. Las juntas de expansión generalmente no reemplazan la necesidad de soportes, anclajes y guías adecuados para tuberías. Estos componentes controlan el peso, la alineación y el movimiento de la tubería para que la junta funcione dentro de sus límites de diseño.
La información del producto de Tianshun describe diseños estándar y personalizados, incluidas dimensiones no estándar y diferentes opciones de materiales. Los compradores deben proporcionar dibujos, condiciones operativas, requisitos de movimiento y detalles de conexión para confirmar la viabilidad y obtener una cotización específica del diseño.
Una junta de expansión de fuelle metálico es un componente importante en los sistemas de tuberías industriales que deben adaptarse al movimiento térmico, gestionar el desplazamiento y proteger los equipos conectados de cargas mecánicas excesivas. El rendimiento confiable depende de la elección del material del fuelle, la configuración de movimiento, la clasificación de presión y la vida útil correctos, al tiempo que se garantiza una instalación y un diseño de soporte correctos. Tianshun ofrece soluciones estándar y personalizadas para una variedad de requisitos de tuberías industriales, con opciones de inspección y trazabilidad de materiales descritas en la información de su producto. Para identificar una configuración adecuada para su proyecto, revise las especificaciones de la junta de expansión de fuelle metálico Tianshun ycontáctanoscon sus parámetros operativos, dibujos técnicos y requisitos de compra para discutir la selección de materiales, el diseño personalizado y una solución adaptada a su sistema de tuberías.
