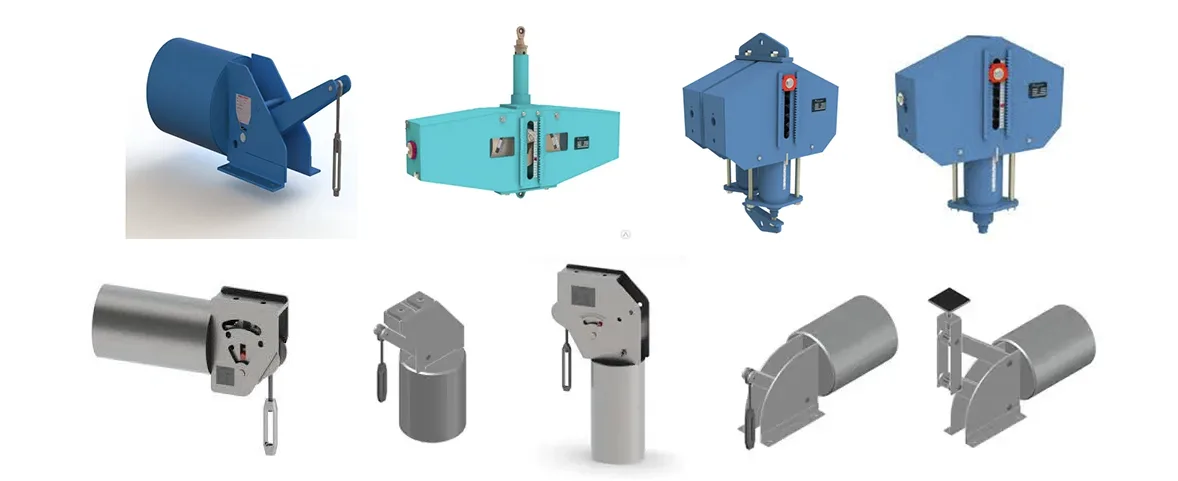

Los soportes de resorte constante, también conocidos como soportes de resorte de carga constante o soportes de fuerza constante, brindan una fuerza de soporte casi uniforme en todo el rango de recorrido de la tubería. Estas unidades están diseñadas específicamente para sistemas de tuberías que experimentan un desplazamiento térmico vertical significativo, donde los soportes de resorte variables introducirían una variación excesiva de carga y transferirían tensiones no deseadas a los equipos y tuberías conectados.
EnTecnología del oleoducto Yangzhou Tianshun, fabricamos soportes de resorte constante utilizando un mecanismo probado de biela y manivela combinado con resortes de compresión de alta calidad. Este diseño equilibra el par del resorte con el par de carga alrededor del eje principal durante toda la carrera, manteniendo la desviación de la carga dentro del ±5 % como estándar y del ±3 % para configuraciones de alta precisión. Cada conjunto está alojado en una carcasa protectora que protege los componentes internos de los escombros de la construcción y los contaminantes ambientales, lo que reduce el riesgo de mantenimiento durante la vida útil del soporte.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |

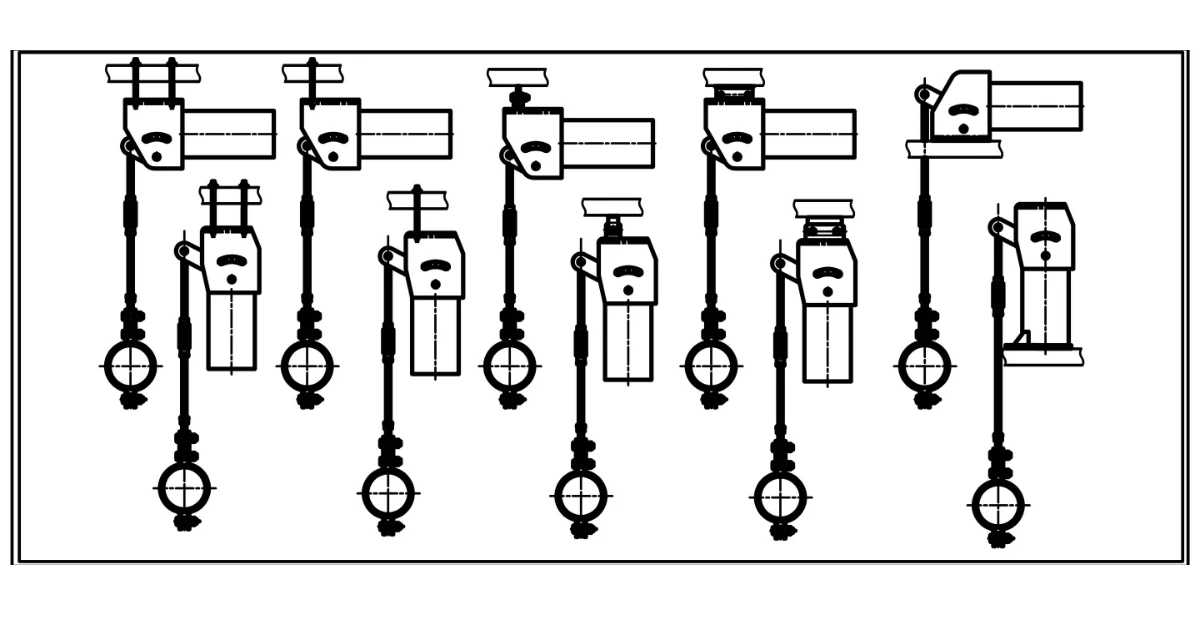

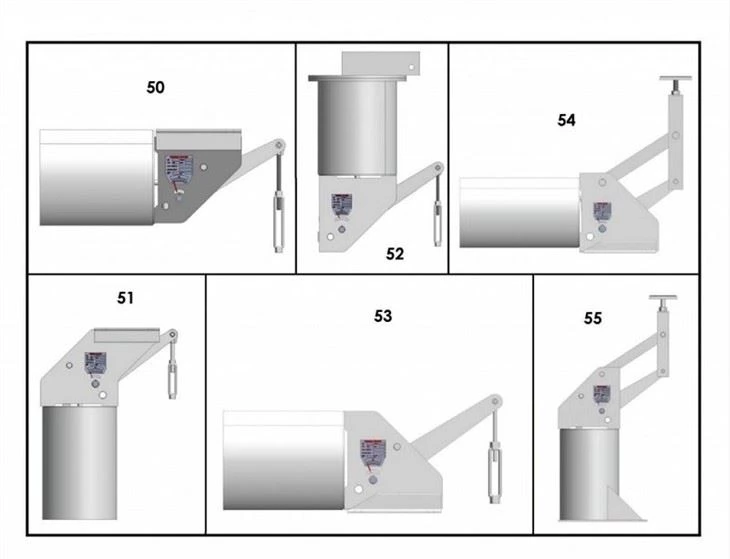

Nuestrosoporte de resorte constanteLa cartera cubre un rango de carga de trabajo de 0,1 kN a 500 kN, con opciones de recorrido estándar de 50 mm, 100 mm, 200 mm y 400 mm, y recorridos personalizados disponibles de hasta 600 mm. Las series estándar incluyen los modelos PH, LH, CA, CS y TH, aptos para instalación tanto horizontal como vertical. Los resortes se fabrican con acero de aleación 60Si2Mn o 50CrVA y las carcasas tienen un acabado galvanizado en caliente o con revestimiento epoxi para adaptarse a temperaturas ambiente de funcionamiento de -20 °C a +80 °C.

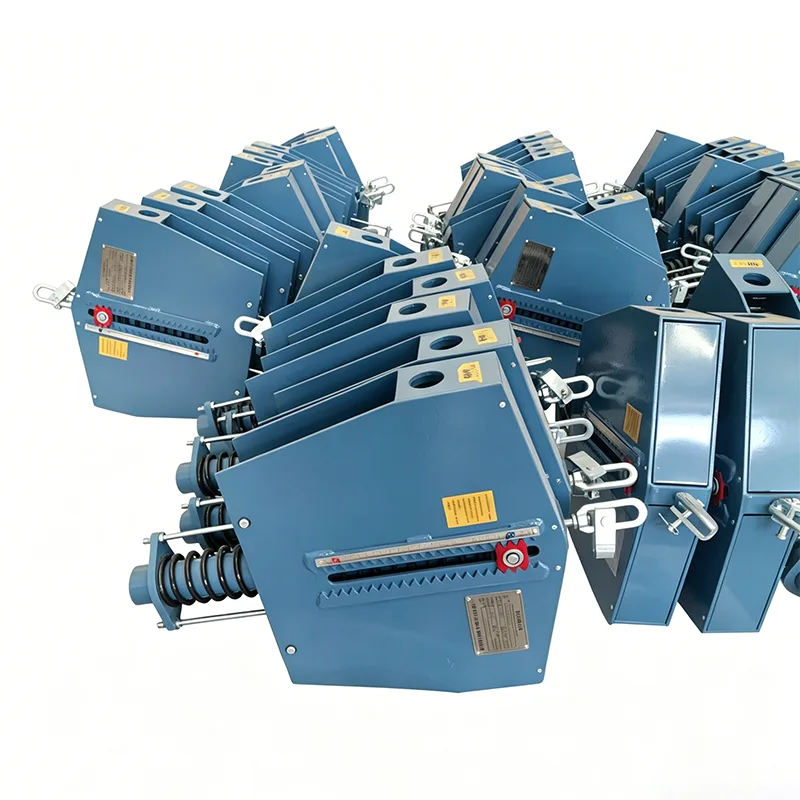

Cada soporte de resorte constante viene preajustado de fábrica para las posiciones de carga y frío/calor especificadas por el cliente, y está equipado con topes de límite de recorrido superior e inferior para evitar un recorrido excesivo. Una escala de recorrido claramente visible y un dial de ajuste de carga permiten un ajuste fino en el sitio dentro de ±10 % de la carga nominal, con algunas configuraciones ajustables hasta ±20 % en incrementos de 2 %. Los pasadores rojos preestablecidos se instalan en fábrica para bloquear el soporte durante las pruebas hidrostáticas y el lavado con ácido, soportando hasta el doble de la carga nominal antes de retirarlos durante la puesta en servicio del sistema.

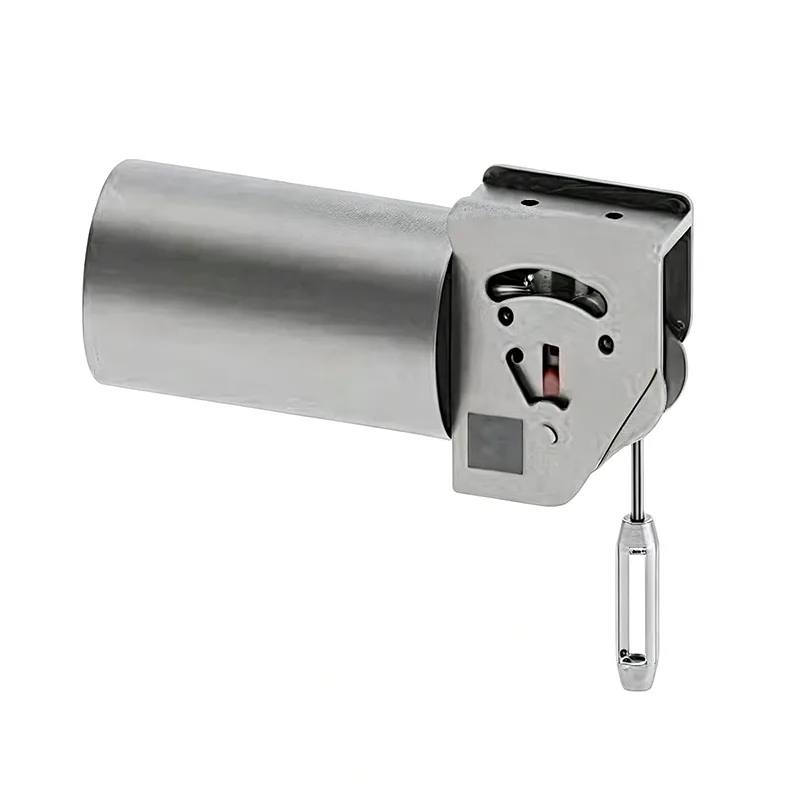

Todos los soportes de resorte de carga constante están diseñados y fabricados de conformidad con GB/T 17116.1/.2/.3 y NB/T 47039, y son totalmente convertibles a estándares internacionales, incluidos MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L y JIS B 8501. Como fabricante experimentado de soportes para tuberías, también producimos soportes de fuerza constante totalmente personalizados basados en dibujos del cliente y parámetros específicos del proyecto.

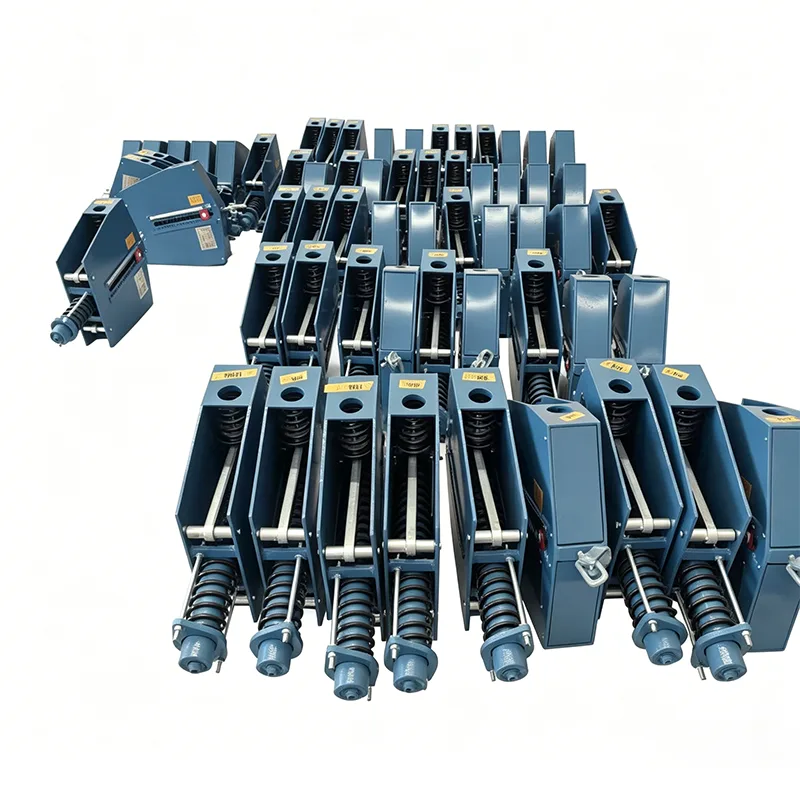

Los soportes de resorte constantes se especifican en sistemas de tuberías donde la consistencia de la carga no es negociable. Las instalaciones típicas incluyen plantas de energía térmica, instalaciones de energía nuclear, refinerías, terminales de GNL y GLP, redes de calefacción urbana y líneas de proceso de alta temperatura en plantas petroquímicas y farmacéuticas. A menudo se implementan junto con soportes de resortes variables en la misma tubería: unidades constantes en nodos de alto desplazamiento y soportes de resortes variables en ubicaciones con menor movimiento térmico.
Más allá de los soportes de resorte constantes, nuestra cartera completa de soportes para tuberías incluye soportes de resorte variables, soportes rígidos, soportes para zapatas para tuberías, soportes para tuberías preaislados y amortiguadores hidráulicos para el control dinámico de la carga. Para proyectos que requieren compensación de movimiento térmico, también suministramos juntas de expansión de fuelle metálico, juntas de expansión de caucho y juntas de expansión de tela que se integran con nuestros sistemas de soporte para formar una solución de tubería completa.
Cada soporte se somete a pruebas internas completas antes del envío, respaldadas por nuestro sistema de gestión de calidad ISO 9001:2015 y el cumplimiento de los estándares ASME y API cuando sea necesario. Los clientes reciben soporte técnico dedicado desde la consulta hasta la instalación, respuesta las 24 horas a todas las cotizaciones y orientación sobre el ajuste de carga en el sitio como parte de nuestro servicio posventa. Con más de 14 años fabricando soportes para tuberías y juntas de expansión para proyectos en 45 países, suministramos unidades de catálogo estándar y soluciones personalizadas totalmente diseñadas para contratistas de EPC y usuarios finales en todo el mundo.
¿Cuál es la diferencia entre un soporte de resorte constante y un soporte de resorte variable?
Los soportes de resorte variables ejercen una fuerza de reacción variable a medida que la tubería se mueve verticalmente, debido a la compresión o extensión del resorte. Los soportes de resorte constante utilizan un mecanismo de biela y manivela para mantener una fuerza de soporte casi uniforme en todo el rango de recorrido. Como regla general, se especifican unidades constantes cuando el desplazamiento térmico supera los 50 mm o cuando la variación de carga debe permanecer por debajo del 6 % para evitar transferir tensión a bombas, turbinas u otros equipos sensibles.
¿Qué significa una desviación de carga de ±5% en un soporte de resorte constante?
La desviación de carga es la diferencia porcentual máxima entre la fuerza de soporte real y la carga nominal nominal en cualquier punto dentro del recorrido de trabajo. Nuestros soportes de resorte constantes estándar mantienen una desviación de ±5%, lo que cumple con la mayoría de los requisitos de tuberías industriales. Para aplicaciones críticas como líneas de proceso nucleares o de alta precisión, ofrecemos unidades de alta precisión con una desviación de ±3 %.
¿Cuándo se deben quitar los pines rojos preestablecidos?
Los pasadores preestablecidos se instalan de fábrica para bloquear el soporte en su posición de instalación en frío, lo que permite completar las pruebas hidrostáticas y el lavado con ácido de la tubería sin comprimir ni extender el conjunto de resorte. Deben retirarse antes de que el sistema se ponga en funcionamiento, normalmente después de finalizar las pruebas hidráulicas y las comprobaciones previas a la puesta en servicio. Nuestros pasadores estándar soportan hasta el doble de la carga nominal durante las pruebas; háganos saber si su proyecto requiere un mayor margen de seguridad.
¿Se puede ajustar la carga en el sitio después de la instalación?
Sí. Cada soporte de resorte constante está equipado con un tornillo de ajuste de carga y un dial calibrado. Al girar el tornillo, se aumenta o disminuye la carga preestablecida en incrementos del 2%, con un rango de ajuste total de ±10% en unidades estándar (hasta ±20% en configuraciones seleccionadas). Esto permite realizar ajustes para compensar diferencias menores entre las condiciones de diseño y la instalación real en el sitio.
¿Qué estándares siguen sus constantes suspensiones de resortes?
Nuestra gama estándar está diseñada para GB/T 17116.1/.2/.3 y NB/T 47039, y es convertible en dimensiones y rendimiento con MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L y JIS B 8501. También podemos fabricar soportes totalmente personalizados según los dibujos y especificaciones de su proyecto.
¿Cuál es el plazo de entrega típico?
Los colgadores de resorte constante del catálogo estándar generalmente se envían en un plazo de 15 a 25 días hábiles, según la cantidad y la serie. Las unidades diseñadas a medida requieren tiempo adicional de ingeniería y confirmación. La entrega urgente se puede organizar previa solicitud, sujeto a un acuerdo previo al realizar el pedido o al menos 20 días antes de la fecha de entrega programada.
