Algunas líneas perdonan un poco. Un cabezal de agua de refrigeración puede soportar un cambio del 20% en la fuerza de soporte sin que nadie se dé cuenta. Pero también hay líneas que no perdonan nada: tuberías de entrada de turbinas de vapor, boquillas de reactores, líneas de succión de compresores, cables de calderas de alta energía. En ellos, incluso un pequeño cambio en la fuerza vertical puede desalinear una brida o sobrecargar una boquilla. Ahí es cuando se pasa de un soporte de resorte variable a un soporte de resorte constante. EnTian Shun, hemos estado construyendo soportes de resorte constantes durante 14 años y hemos aprendido que cada proyecto tiene al menos un puñado de ubicaciones donde no son negociables.

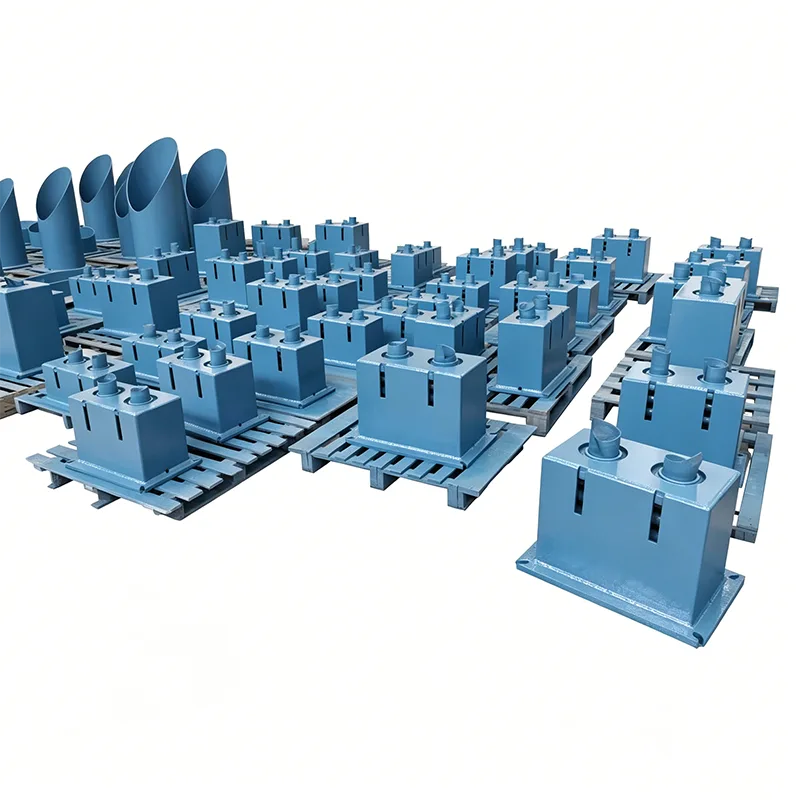

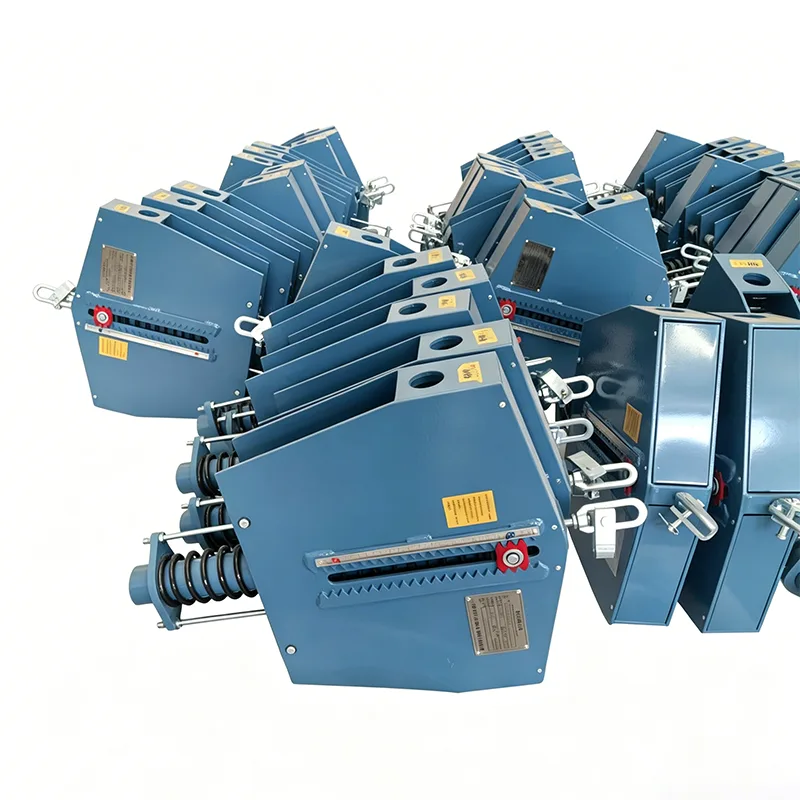

El mecanismo dentro de un soporte de resorte constante está diseñado para brindar una fuerza de soporte casi plana en todo su rango de recorrido. A medida que la tubería se mueve hacia arriba o hacia abajo (a veces 200 mm, a veces más), la carga en el punto de soporte permanece dentro de una banda apretada, típicamente ±5% o mejor. Esto se logra mediante una disposición de palanca y resorte, a menudo con una manivela acodada o un mecanismo de leva, según la serie de diseño. Fabricamos tipos de marcos tanto horizontales como verticales, y podemos combinar el montaje y la envolvente dimensional para que se ajusten a sus dibujos de soporte de tubería existentes.
Un soporte de resorte constante nunca funciona solo. En una línea de vapor de alta temperatura, por ejemplo, normalmente verá el conjunto de resorte constante trabajando junto conzapatos de tuboque reparten la carga ysoportes de tuberíaque manejan la sujeción lateral. En líneas aéreas, el mismo mecanismo de resorte constante a menudo está integrado en unsuspensión de resorteConfiguración: el resorte se asienta en una carcasa montada en la parte superior y una varilla de caída se conecta al tubo de abajo. Cuando la línea requiere aislamiento térmico hasta el punto de soporte, a menudo combinamos el resorte constante con un soporte de tubería preaislado para mantener el aislamiento continuo y evitar la pérdida de calor o la condensación en la abrazadera. Aunque el resorte en sí es un componente de alta especificación, todo el sistema sólo funciona si los soportes adyacentes están diseñados correctamente.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
ANSI/MSS SP-58 y SP-69 para diseño y fabricación
ASME B31.3 para aplicaciones de tuberías de proceso
GB/T 17116
También fabricado según DIN, JIS o hojas de datos específicas del cliente.
Nuestro sistema de calidad de fábrica cuenta con la certificación ISO 9001:2015. Está disponible la inspección de terceros según los requisitos de ASME, API o PED.
P1: ¿Cómo sé si realmente necesito un soporte de resorte constante o si uno variable será suficiente?
Consulte su informe de tensión de la tubería. Si la variación de carga permitida en ese punto de soporte es inferior al 6-8% de la carga caliente, estás en territorio de resorte constante. Si el límite de carga de la boquilla en el equipo conectado es muy estricto, ocurre lo mismo. En caso de duda, envíenos la isométrica de tensión y le ayudaremos a decidir, sin coste alguno.
P2: ¿Pueden igualar las dimensiones de un soporte de resorte constante existente que estamos reemplazando?
Sí, regularmente realizamos ingeniería inversa y construimos reemplazos para unidades antiguas. Envíenos los datos de la placa de identificación antigua, las dimensiones totales y los requisitos de carga y recorrido. Fabricaremos una nueva unidad que se ajuste al mismo patrón de pernos y elevaciones de conexión.
P3: ¿Cuál es el soporte de resorte constante más grande que ha construido?
Hemos suministrado unidades con una capacidad de carga de más de 40 toneladas métricas y un rango de recorrido de 350 mm. Estos eran para tuberías principales de vapor de paredes gruesas en una planta de energía. Podemos ampliarlo si es necesario, pero en cierto punto tiene sentido discutir si sería más práctico tener varias unidades más pequeñas o una disposición de soporte diferente.
P4: ¿Cómo se prueba un soporte de resorte constante antes del envío?
Montamos la unidad en un marco de prueba, la configuramos con la carga especificada y la recorremos todo el recorrido varias veces mientras registramos la carga en múltiples posiciones. La variación de carga debe estar dentro de la banda de tolerancia garantizada, normalmente ±5%. Trazamos la curva carga-deflexión real y la incluimos en el informe de prueba. La báscula de viaje está calibrada y los pasadores de bloqueo están instalados para el transporte.
P5: ¿Pueden construirlos en acero inoxidable para ambientes marinos o corrosivos?
Sí. Hemos construido soportes completos de resorte constante en acero inoxidable 304 y 316 para plataformas marinas y terminales costeras de GNL. También ofrecemos sistemas de pintura especiales (recubrimientos marinos marinos, imprimaciones ricas en zinc de alta temperatura) según el entorno de instalación.
P6: ¿Cuál es el plazo de entrega para un pedido de soporte de resorte constante?
Los conjuntos de resortes constantes personalizados generalmente se envían entre 35 y 45 días después de la confirmación del pedido. Si tiene varias unidades con parámetros de diseño idénticos, podemos producir en lotes y acortar el cronograma. Los reemplazos de emergencia para una sola unidad defectuosa a veces se pueden acelerar entre 20 y 25 días; contáctenos sobre su cronograma.
Los soportes de resorte constante salen de nuestra fábrica con un paquete de documentación que incluye:
Informe de prueba de carga con curva carga-deflexión real
Informe de inspección dimensional
Certificados de materiales (EN 10204 3.1)
Registros de calificación de procedimientos de soldadura (si corresponde)
Instrucciones de instalación y mantenimiento.
Fotos de la unidad terminada con el número de serie visible.
También podemos organizar una inspección por parte de un tercero independiente durante las pruebas. SGS, BV y TÜV han presenciado pruebas en nuestras instalaciones de Yangzhou.
No hay dos aplicaciones de resorte constante que sean exactamente iguales. A lo largo de los años, hemos personalizado:

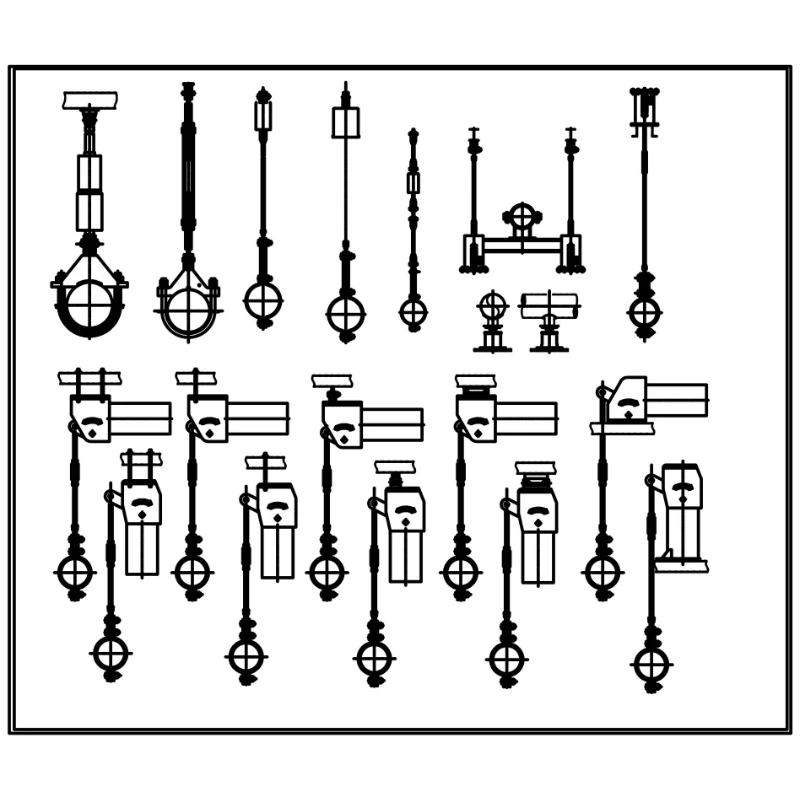

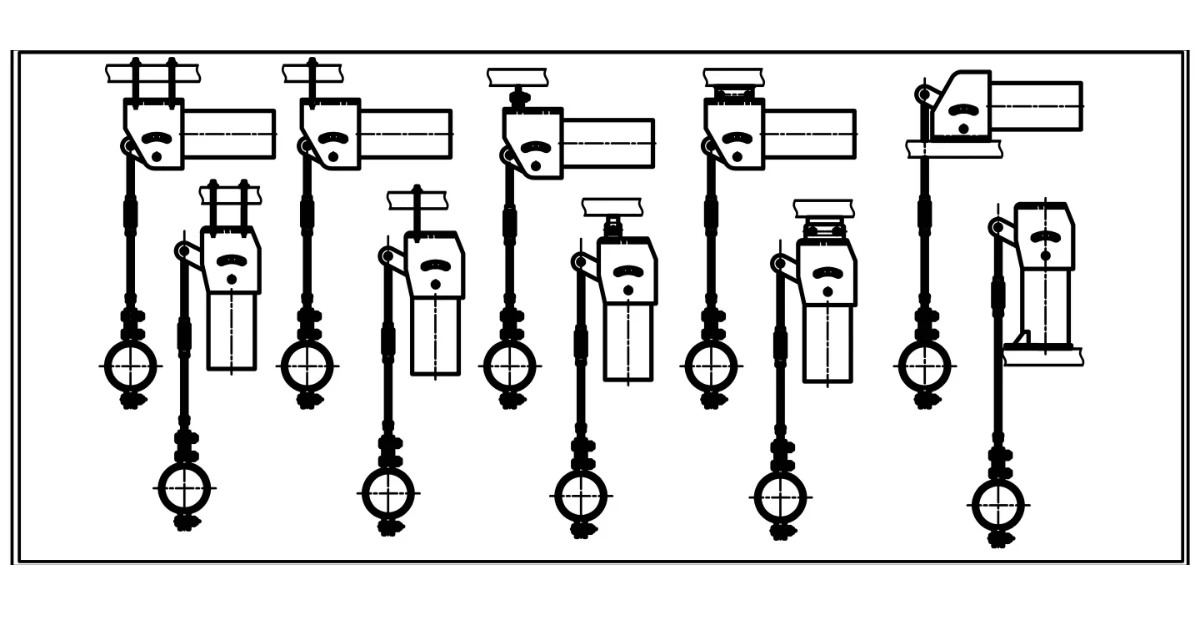

Orientación del marco (piso, pared, techo, invertida)
Longitudes de recorrido y pasos de carga no estándar
Diseños de doble resorte para cargas muy pesadas en un marco compacto
Amortiguación hidráulica incorporada para ubicaciones sísmicas o de alta vibración
Indicación de posición con capacidad de lectura remota
Resortes de alta temperatura para líneas de vapor que operan por encima de 450°C
Usted proporciona las cargas de las tuberías y las limitaciones espaciales, y nosotros diseñaremos un soporte de resorte constante que se atornilla perfectamente.
Algunos puntos prácticos que hemos aprendido de proyectos en todo el mundo:
Cuando especifique un soporte de resorte constante, verifique también el acero de soporte. Una unidad de resorte constante en sí misma puede ser pesada (a veces más de una tonelada) y la viga estructural sobre la que se asienta debe soportar eso más la carga de la tubería.
Especifique siempre pasadores de bloqueo para el envío. Sin ellos, el resorte puede moverse durante el transporte y la báscula puede desplazarse. Nuestros pines están pintados de rojo brillante para que el personal del sitio no pueda pasarlos por alto durante la instalación.
Si la unidad se instalará al aire libre en un ambiente polvoriento o arenoso, considere casquillos de pivote sellados o engrasadores. La suciedad en el mecanismo de la palanca es una de las pocas cosas que pueden hacer que un resorte constante se cuelgue.
En trabajos de reemplazo, verifique la dirección de viaje existente y el espacio disponible antes de fabricar. Hemos visto casos en los que la unidad original estaba apretujada en un rincón estrecho y la nueva necesitaba un marco ligeramente diferente para encajar.
Los soportes de resorte constante son el fin de alta precisión del mundo de los soportes de tuberías. No puede permitirse el lujo de que uno tenga un rendimiento inferior, porque el equipo conectado suele ser lo más caro de la trama. Construimos estas unidades con el entendimiento de que alguien las pondrá en funcionamiento a las 3 a. m. durante el inicio de la planta y que deben funcionar a la primera.

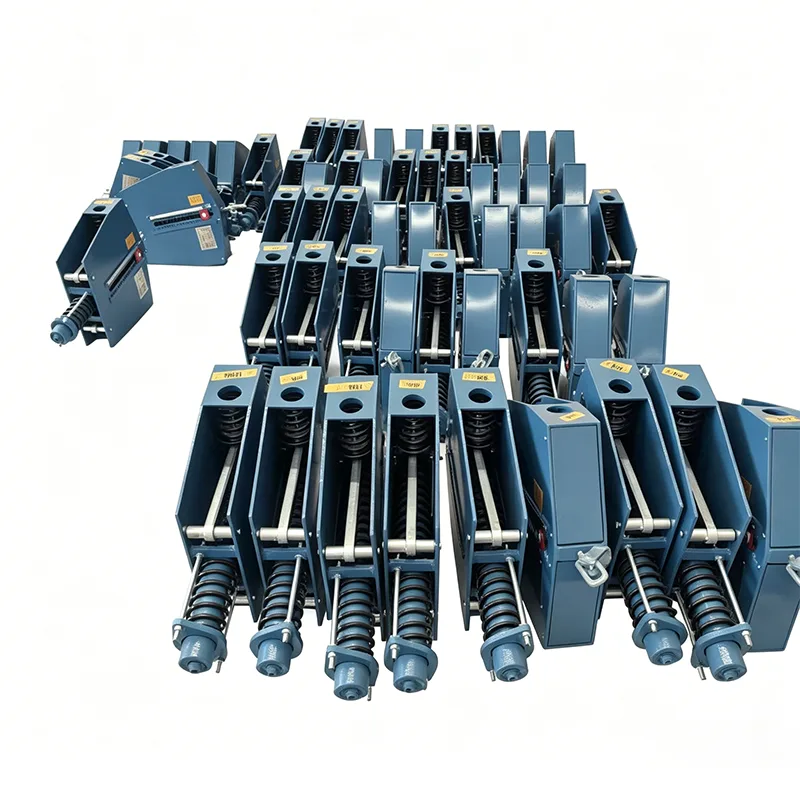

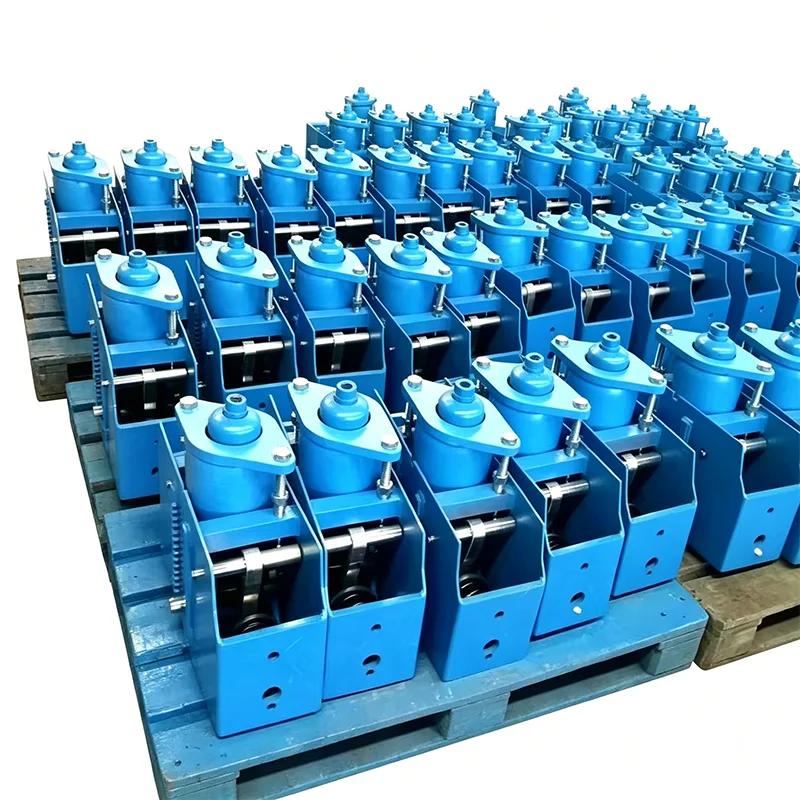

Nuestros soportes de resorte constante están funcionando hoy en bloques de energía de ciclo combinado, unidades de crudo de refinería, líneas de enfriamiento de craqueo de etileno y tuberías de cajas frías de GNL. Cada uno fue fabricado en nuestra propia fábrica de Yangzhou, nuestro equipo lo probó con carga y se envió con la documentación completa. No reenvasamos el producto de otra persona: lo fabricamos nosotros mismos.
Si su proyecto incluye soportes de resorte constante, colgadores de resorte o zapatas de tubería preaisladas, envíenos su lista de soporte o datos de carga. Elaboraremos una cotización directa de fábrica, completa con una hoja de datos de selección y un cronograma de entrega. También puede visitar nuestra línea de producción y ver cómo construimos y probamos estas unidades antes de que salgan del taller.
