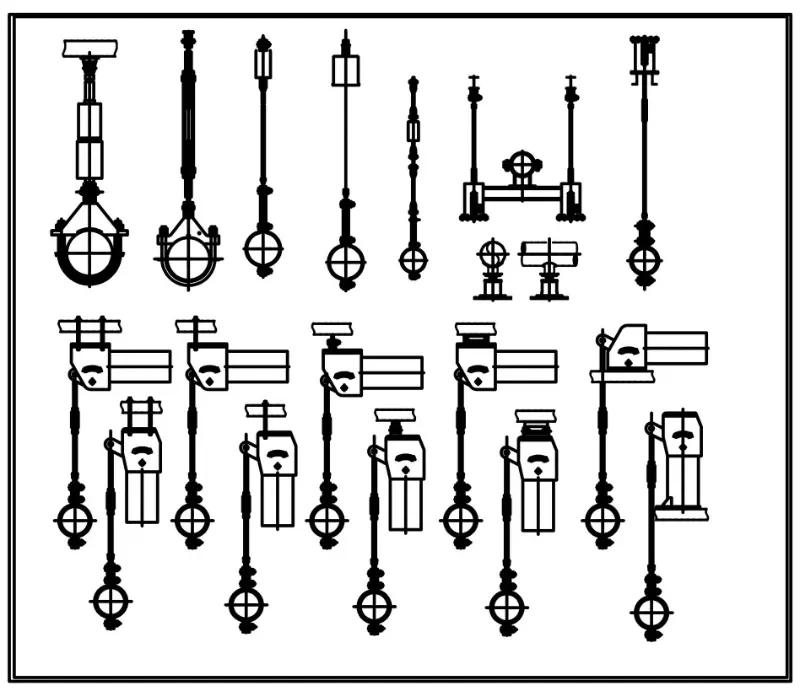

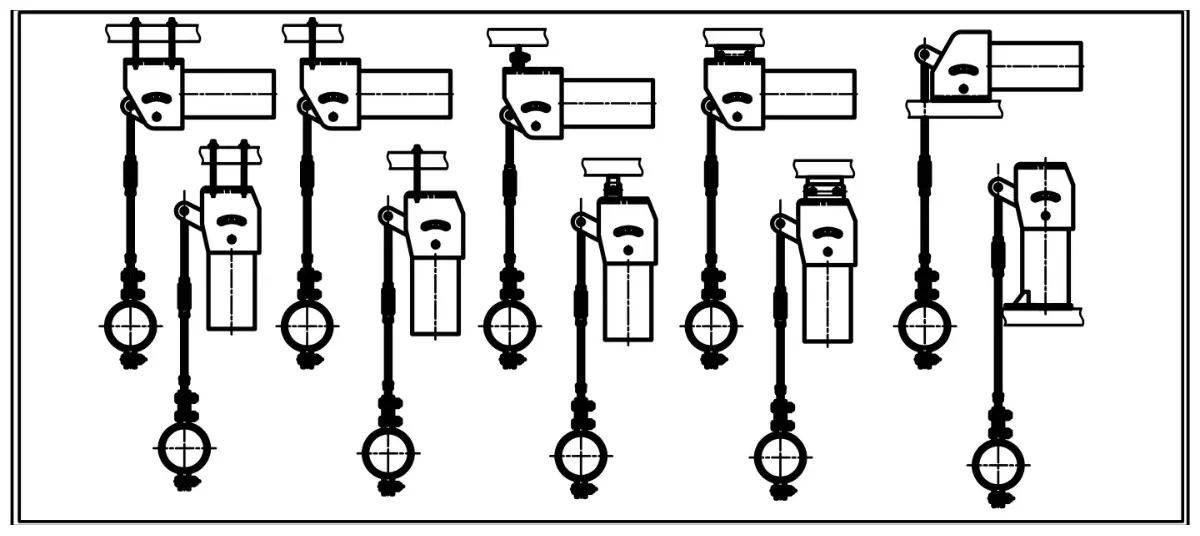

Colgador de resorte constante de alta capacidad

Yangzhou Tianshun ha diseñado y fabricado soportes de resorte de carga constante desde 2012. Nuestros soportes de carga alta, que cubren cargas de diseño de hasta 500 kN y se pueden personalizar más allá de eso, se construyen en unas instalaciones de 35 000 m² con más de 100 empleados calificados. Cada unidad se preestablece, se prueba y se envía con documentación completa a proyectos en más de 45 países.

Descripción técnica

Realizamos conversiones entre estándares nacionales siempre que los parámetros sean técnicamente compatibles. No se aplican factores de corrección cuando las cargas y recorridos de diseño caen dentro de los límites de la norma elegida.

Por qué es importante una carga constante en el soporte de tuberías de alta carga

Cuando un soporte de resorte constante de carga alta experimenta un gran desplazamiento vertical debido a la expansión térmica, un soporte de resorte variable cambia su fuerza de resistencia a medida que el resorte se comprime o se extiende. Esta variación de carga puede transferir tensiones no deseadas a la pared de la tubería, al equipo conectado y a los soportes adyacentes. Un soporte de resorte constante elimina este problema al proporcionar una fuerza de soporte prácticamente sin cambios desde la posición fría hasta la posición operativa caliente y en todas partes intermedias.

El mecanismo utiliza un resorte de compresión que actúa a través de un conjunto de manivela y biela. La geometría está dispuesta de modo que el par del resorte alrededor del pivote principal sea igual al par de carga en cada punto de la carrera. El resultado es una fuerza de apoyo que permanece dentro de una banda de desviación estrecha independientemente de qué tan lejos se mueva verticalmente la tubería.

Características de diseño que hacen posible la confiabilidad de cargas elevadas

Robusta capacidad de carga con desviación estrecha

Los modelos estándar cubren cargas operativas de 0,1 kN a 500 kN. Para cargas superiores a 500 kN, diseñamos soportes personalizados según los dibujos y especificaciones del cliente. La desviación de carga se mantiene dentro del ±5 % del valor nominal como estándar, con una opción de alta precisión que alcanza el ±3 %. Esta estrecha tolerancia se verifica en nuestro banco de calibración antes del envío.

Estructura estable para viajes verticales pesados

La carcasa actúa como un recinto protector, manteniendo los escombros de la construcción y la contaminación del sitio alejados del resorte y el varillaje. Se encuentran disponibles recorridos estándar de 50 mm, 100 mm, 200 mm y 400 mm, y se pueden suministrar recorridos reales de hasta 600 mm cuando el diseño de la tubería lo requiera. Los topes de límite de recorrido superior e inferior están integrados para evitar el sobrerrecorrido en cualquier dirección, y una escala de recorrido visible permite a los equipos de instalación confirmar la posición en cualquier momento.

Materiales de resorte seleccionados para una larga vida útil.

Los resortes helicoidales están enrollados en acero 60Si2Mn o 50CrVA, ambos elegidos por su alta resistencia a la fatiga y su rendimiento constante durante años de ciclos térmicos. La combinación de buen material y procesos de bobinado controlados respalda la producción de carga estable y los largos intervalos de servicio que se esperan en las plantas de energía y de proceso.

Campo ajustable sin conjeturas

Un tornillo de ajuste de carga permite ajustar la fuerza de apoyo in situ. Girar el tornillo en la dirección marcada aumenta o disminuye la carga en incrementos del 2%, con un rango de ajuste total de ±10% a ±20% según el modelo. Un dial adyacente al tornillo lee el ajuste directamente, por lo que el instalador puede marcar el ajuste requerido sin quitar la unidad ni usar celdas de carga externas.

Pasadores preestablecidos que simplifican la instalación y la prueba hidráulica.

Cada colgador de resorte constante sale de fábrica con pasadores rojos preestablecidos en la posición de instalación en frío especificada por el cliente. Los pasadores bloquean el mecanismo para que el sistema de tuberías pueda probarse hidrostáticamente o limpiarse químicamente sin desviar más el conjunto de resorte. Nuestros pasadores estándar están diseñados para soportar hasta el doble de la carga operativa nominal durante las pruebas. Si se prevén cargas de prueba más altas, reforzamos el conjunto del pasador una vez informado en la etapa de pedido. Los pines deben retirarse antes de la puesta en servicio del sistema.

Control de calidad y trazabilidad.

Nuestro sistema de calidad está certificado según la norma ISO 9001:2015. Cada soporte de resorte constante se ensambla y ajusta a la carga y desplazamiento especificados por el cliente en un banco de pruebas calibrado. Registramos la carga en múltiples posiciones a lo largo del recorrido para confirmar que la desviación permanece dentro de la tolerancia especificada. Estos registros de prueba se conservan y se pueden suministrar con el envío.

Las certificaciones de materiales para los resortes, el acero estructural y los sujetadores se pueden rastrear hasta la fábrica. Para proyectos que requieren el cumplimiento de ASME B31.1, B31.3, EN 13480 u otros códigos internacionales, proporcionamos los paquetes de documentación necesarios, incluidas calificaciones de procedimientos de soldadura e informes de END cuando corresponda.

Dónde se aplican los soportes de resorte constante de alta capacidad

Estos soportes se instalan dondequiera que un sistema de tuberías experimente un gran desplazamiento vertical y no pueda tolerar cambios en las fuerzas de soporte. Las instalaciones típicas incluyen líneas principales de vapor en plantas de energía térmica y nuclear, tuberías de recalentamiento en caliente, elevadores de agua de alimentación de calderas y tuberías de proceso de alta temperatura en refinerías y plantas químicas. En cada caso, el soporte mantiene una carga casi constante de frío a caliente, evitando la transferencia de tensión no deseada a las conexiones de la turbina, las boquillas del recipiente y otros equipos sensibles.

Preguntas frecuentes

¿En qué se diferencia un soporte de resorte constante de un soporte de resorte variable?

Un soporte de resorte variable cambia su carga a medida que el resorte se desvía, lo que significa que la tubería siente una fuerza diferente en los estados frío y caliente. Se diseña un soporte de resorte constante para que la fuerza de apoyo se mantenga casi igual durante todo el recorrido. Esto evita que la variación de carga transfiera tensión al sistema de tuberías, lo cual es especialmente importante en líneas críticas con gran movimiento vertical.

¿Puede Tianshun fabricar perchas con una capacidad nominal superior a 500 kN?

Sí. Tratamos los soportes de alta capacidad como pedidos diseñados a medida. Puede enviarnos los dibujos de diseño o especificar la carga, el recorrido, las conexiones finales y el código aplicable. Nuestro equipo de ingeniería diseñará el soporte en consecuencia y proporcionará planos de aprobación antes de la fabricación.

¿Cuál es el propósito de los pines rojos preestablecidos y cuándo se deben quitar?

Los pasadores preestablecidos bloquean el soporte en la posición de instalación en frío. Mantienen el mecanismo rígido para que el sistema de tuberías pueda llenarse, hidrotestarse o limpiarse químicamente sin que el resorte se mueva. Los pines se deben retirar solo después de completar todas las pruebas y antes de que el sistema se ponga en servicio para su funcionamiento normal. Dejarlos en su lugar durante el funcionamiento impediría el funcionamiento del colgador.

¿Con qué estándares internacionales puedes trabajar?

Suministramos habitualmente soportes de resorte constante según GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L y JIS B 8501. Si su proyecto requiere un estándar diferente, envíenos las especificaciones y confirmaremos el cumplimiento.

¿Se puede adaptar el acabado de la carcasa a entornos corrosivos o marinos?

Nuestros acabados estándar son galvanizado en caliente y pintado epoxi. Para atmósferas altamente corrosivas podemos aplicar sistemas de recubrimiento especializados o fabricar la carcasa de acero inoxidable. Por favor especifique las condiciones ambientales con su consulta para que podamos proponer un sistema de protección adecuado.

¿Cuáles son sus condiciones de pago y tiempos de entrega típicos?

Aceptamos pago mediante transferencia bancaria. Los plazos de entrega dependen de la cantidad del pedido y de la complejidad de los ajustes personalizados, pero los soportes de resorte constantes estándar normalmente se pueden fabricar y preajustar en un plazo de cuatro a seis semanas a partir de la confirmación del pedido. La entrega acelerada se puede discutir y acordar durante la negociación del contrato.

Trabajando con Tianshun

Cuando solicita información sobre un soporte de resorte constante para cargas elevadas, se le asigna un gerente de cuenta dedicado que comprende el diseño de soportes para tuberías, no solo los términos comerciales. Nuestro equipo de ingeniería revisa sus requisitos estándar de carga, recorrido y tuberías y responde con una propuesta técnica dentro de las 24 horas. Las configuraciones personalizadas (viajes no estándar, rangos de temperatura extendidos, materiales especiales o documentación específica del proyecto) se manejan como parte de nuestro alcance normal de suministro.

Después de la entrega, proporcionamos orientación sobre la instalación, instrucciones para retirar los pasadores preestablecidos y consejos de mantenimiento. Más del 70% de nuestro negocio proviene de pedidos repetidos de clientes que dependen de nuestro soporte para desempeñarse de manera predecible ciclo tras ciclo.
