Los soportes de resorte variables, también conocidos como soportes de resorte variables, son el tipo de soporte de tubería más utilizado en sistemas de tuberías industriales. Proporcionan una fuerza de soporte que varía proporcionalmente con la deflexión del resorte a medida que la tubería se mueve verticalmente debido a la expansión o contracción térmica. Para aplicaciones donde el desplazamiento térmico es moderado y una cantidad controlada de variación de carga es aceptable, los soportes de resorte variables ofrecen una solución rentable y compacta en comparación con los soportes de resorte constante.

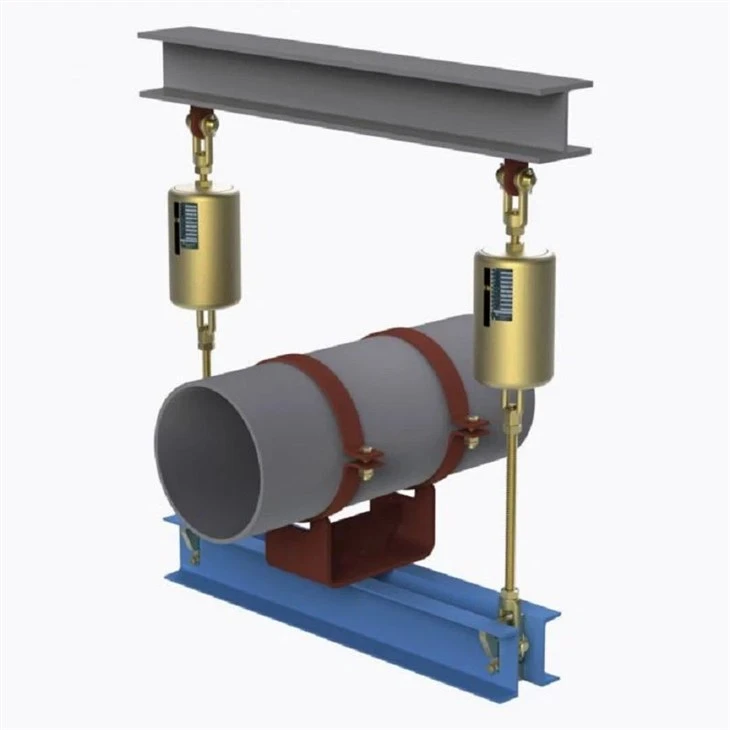

Fabricado porTecnología del oleoducto Yangzhou Tianshun, nuestros soportes de resorte variables utilizan resortes helicoidales de aleación de acero de alta calidad alojados en una robusta carcasa de acero. A medida que la tubería se mueve hacia arriba o hacia abajo desde su posición instalada, el resorte se comprime o se extiende en consecuencia, cambiando la fuerza de reacción en proporción directa a la distancia recorrida y la velocidad del resorte. Cada unidad se calibra en fábrica según la carga fría, la carga caliente y la dirección de desplazamiento especificadas, lo que garantiza un rendimiento predecible desde la instalación hasta el funcionamiento.

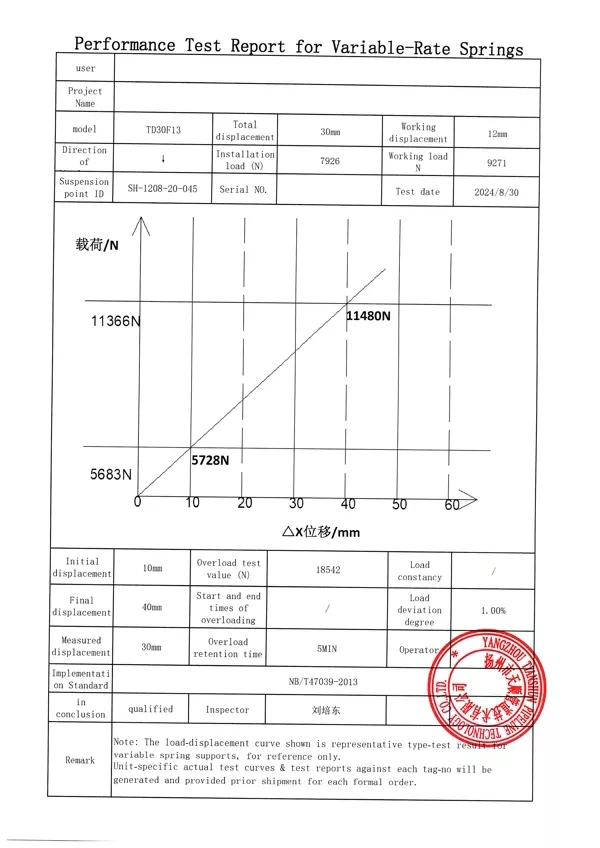

Esta figura muestra la curva de rendimiento de carga-desplazamiento de un soporte/suspensión de resorte variable, incluidos parámetros clave de carga y desplazamiento para verificar la precisión de carga y la confiabilidad operativa del producto.
Cada unidad está sujeta a calibración de carga y pruebas de rendimiento antes del envío. La desviación de la carga de configuración se controla dentro de ±5 %, cumpliendo con la norma internacional ANSI/MSS‑SP‑58‑2018 y NB/T47039‑2013.
Los productos cumplen con los requisitos técnicos para sistemas de tuberías industriales, petroquímicos y de energía. Según MSS‑SP‑58‑2018, la variabilidad de carga máxima permitida para unidades de resorte variables no debe exceder el 25 % de la carga caliente operativa dentro del recorrido de trabajo completo.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |
Un parámetro clave al seleccionar un soporte de resorte variable es el porcentaje de variación de carga: la diferencia entre la carga fría y caliente dividida por la carga operativa. La mayoría de las especificaciones de ingeniería requieren que este valor se mantenga por debajo del 25 % para servicios generales y por debajo del 6 % para conexiones de equipos críticos. Cuando el desplazamiento es lo suficientemente grande como para que la variación de la carga exceda los límites aceptables, en su lugar se especifican soportes de resorte constantes.
Nuestros soportes de resorte variables estándar están diseñados para mantener la variación de carga dentro de los límites típicos del proyecto en todo su rango de trabajo, y cada unidad está claramente marcada con su índice de resorte, configuración de carga en frío y dirección de desplazamiento para una instalación y puesta en marcha sencillas.
Ofrecemos soportes de resorte variables en múltiples configuraciones de montaje, incluidos diseños con suspensión superior, montaje en base y montaje lateral, que cubren capacidades de carga desde aproximadamente 0,02 kN hasta 40 kN en tamaños de resorte estándar. Los rangos de recorrido estándar incluyen 30 mm, 60 mm, 90 mm, 120 mm y 150 mm, con recorridos especiales disponibles bajo pedido.
Los elementos de resorte se producen a partir de acero para resortes 60Si2Mn o 50CrVA, y las carcasas están disponibles en acabados galvanizados en caliente, pintados con epoxi o de acero inoxidable para ambientes corrosivos. Las unidades estándar están clasificadas para temperaturas ambiente de funcionamiento de -20 °C a +200 °C, con opciones de resortes de aleación de alta temperatura disponibles para aplicaciones de calor extremo, como tuberías de hornos y calderas.
Cada soporte de resorte variable está equipado con una escala de recorrido, un indicador de carga y placas de tope superior e inferior. Las conexiones de varilla roscada en la parte superior e inferior permiten un ajuste vertical simple durante la instalación, y los ajustes de carga se pueden verificar en el sitio con los datos de la placa de identificación.
Nuestros soportes de resorte variables se fabrican de acuerdo con GB/T 17116.1/.2/.3 y son totalmente intercambiables con estándares internacionales que incluyen MSS SP-58, ASME B31.1, ASME B31.3 y EN 13480-3. La trazabilidad del material se mantiene durante toda la producción y todos los resortes se someten a pruebas de preajuste y carga antes del ensamblaje.
Para proyectos especializados, suministramos soportes de resorte de acero inoxidable, conjuntos de soporte de tubería aislados y unidades con recubrimientos especiales para servicios marinos, marinos o de desalinización. También fabricamos soportes para tuberías preaislados y soportes para zapatas para tuberías que se integran directamente con nuestra gama de soportes de resorte variables para soluciones completas de soporte de líneas.
Soportes de resorte variablesSe instalan en prácticamente todo tipo de tuberías de proceso y servicios públicos donde se produce movimiento térmico vertical. Las aplicaciones comunes incluyen líneas de vapor y agua de alimentación de plantas de energía, tuberías de procesos de refinería, circuitos de intercambiadores de calor de plantas químicas, redes de calefacción urbana y sistemas HVAC en grandes edificios comerciales. También se utilizan junto con soportes de tuberías rígidas en líneas donde sólo puntos seleccionados requieren compensación de movimiento.
Para sistemas de tuberías con cargas dinámicas como golpes de ariete, eventos sísmicos o vibración de bombas, los soportes de resorte variables a menudo se combinan con amortiguadores hidráulicos que restringen el movimiento dinámico y al mismo tiempo permiten el libre desplazamiento térmico. Cuando el crecimiento térmico es demasiado grande para una unidad variable, recomendamos actualizar a soportes de resorte constantes en esos puntos de soporte específicos.
Nuestra cartera más amplia de soportes para tuberías incluye soportes de resorte constante, soportes y soportes rígidos, soportes para zapatas para tuberías, soportes para tuberías preaisladas para líneas frías y criogénicas, y amortiguadores hidráulicos. Para sistemas de tuberías que también requieren absorción de movimiento axial, lateral o angular, fabricamos juntas de expansión de fuelle metálico, juntas de expansión de caucho y juntas de expansión de tela que se pueden especificar junto con nuestros soportes de resorte como una solución de un solo proveedor.
Cada soporte de resorte variable se prueba de carga y se verifica dimensionalmente en nuestras instalaciones de pruebas internas antes del envío, bajo nuestro sistema de gestión de calidad ISO 9001:2015. Apoyamos a los clientes desde la selección inicial del resorte y el cálculo de la carga hasta la orientación de instalación y el servicio posventa. Las consultas reciben una respuesta dentro de las 24 horas y los plazos de producción estándar varían de 10 a 20 días hábiles, según el volumen y la configuración. Con más de 14 años suministrando soportes para tuberías y juntas de expansión a proyectos en más de 45 países, entregamos unidades estándar de catálogo y unidades diseñadas a medida a contratistas EPC y usuarios finales en todo el mundo.
¿Qué significa "porcentaje de variación de carga" en un soporte de resorte variable?
La variación de carga es la diferencia entre la carga fría (instalada) y la carga caliente (operativa), expresada como porcentaje de la carga operativa. Está determinada por la tasa de resorte multiplicada por el recorrido térmico, dividida por la carga operativa. La mayoría de las especificaciones de proyectos limitan este valor a un máximo del 25% para tuberías estándar.
¿Se puede instalar un soporte de resorte variable en cualquier orientación?
No. Los soportes de resorte variables están diseñados para movimiento vertical y deben instalarse con el eje del resorte vertical. La instalación horizontal o en ángulo provocará atascos, transferencia de carga incorrecta y desgaste prematuro. Para cargas horizontales o restricciones laterales, se deben especificar por separado puntales rígidos, zapatas de tubería o amortiguadores.
¿Cuál es la temperatura máxima que pueden soportar sus soportes de resorte variables?
Las unidades estándar de acero al carbono con resortes de aleación de acero están clasificadas para servicio continuo hasta aproximadamente 200 °C. Para tuberías de alta temperatura, como líneas de vapor de alta presión o conexiones de calderas, ofrecemos materiales de resorte de alta temperatura y configuraciones de soporte aislado. Póngase en contacto con nuestro equipo de ingeniería con sus condiciones operativas para la selección adecuada del material.
¿Proporciona cálculos de selección de primavera?
Sí. Nuestro equipo de ingeniería puede ayudarlo con la selección del resorte si proporciona el tamaño de la tubería, el peso operativo, la magnitud y dirección del desplazamiento térmico y cualquier requisito de especificación del proyecto. También podemos revisar los programas de soporte existentes y recomendar el soporte de resorte constante o variable apropiado para cada ubicación.
¿Cuál es el plazo de entrega para los soportes de resorte variables estándar?
Las unidades del catálogo estándar generalmente se envían en un plazo de 10 a 20 días hábiles, según el tamaño del pedido y la carga de producción actual. Los acabados personalizados, los viajes especiales o las configuraciones de acero inoxidable pueden agregar algunos días adicionales. La entrega acelerada se puede discutir en el momento de realizar el pedido.
¿Qué documentación viene con un pedido?
El suministro estándar incluye una lista de empaque y placas de identificación del producto con el número de resorte, capacidad de carga y datos de recorrido. Se pueden proporcionar informes de pruebas de materiales (MTR), registros de calibración de carga de resorte e informes de inspección dimensional a pedido. La inspección de terceros por parte de organismos autorizados también está disponible para proyectos que la requieran.
¿Pueden suministrar conjuntos completos de soporte para tuberías, incluidas abrazaderas y zapatas para tuberías?
Absolutamente. Suministramos soportes de resorte variables como unidades independientes o como conjuntos de soporte completamente ensamblados que incluyen abrazaderas para tuberías, soportes para zapatas para tuberías, tensores, varillas roscadas y herrajes de conexión estructural. Los conjuntos de soporte de tubería preaislados para servicio frío o criogénico también están disponibles como un paquete único listo para instalar.
