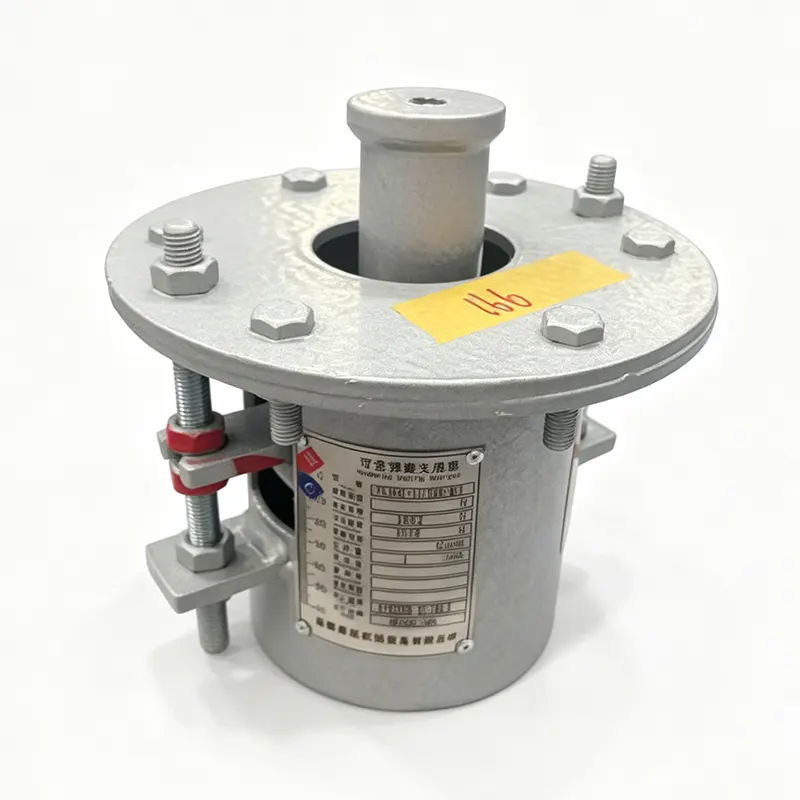

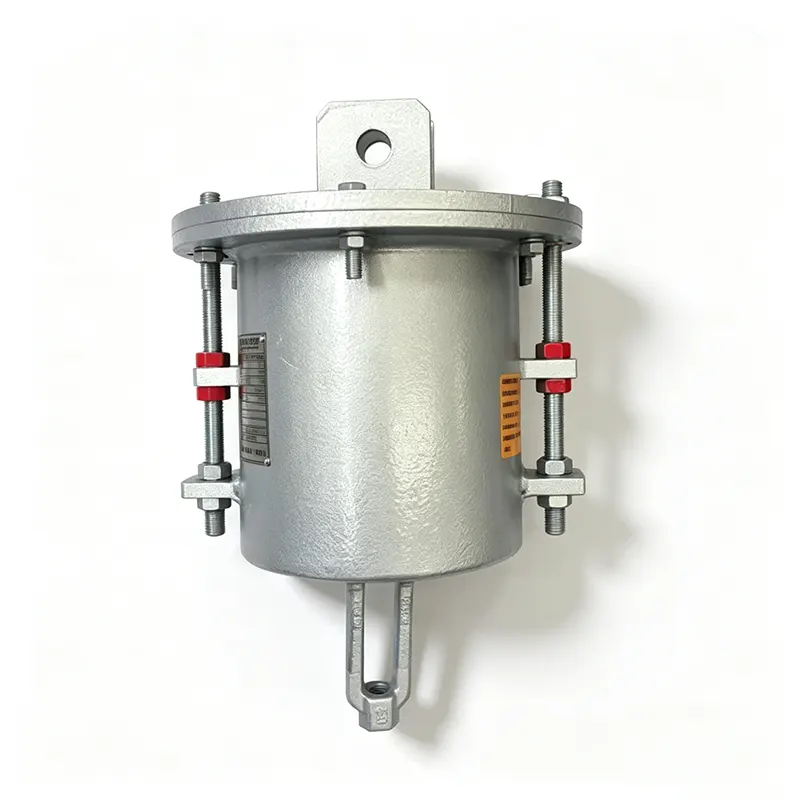

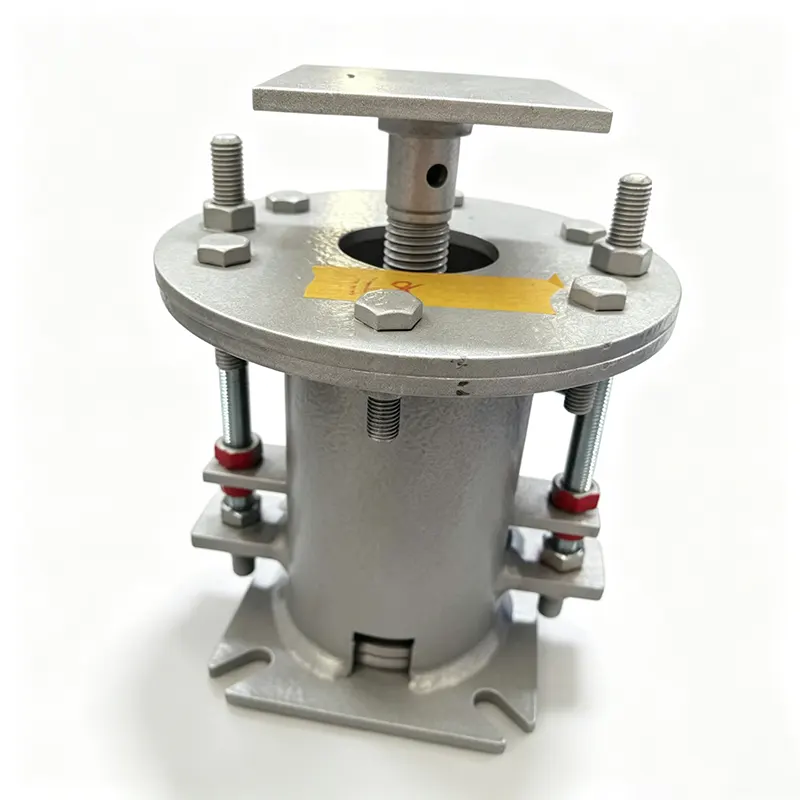

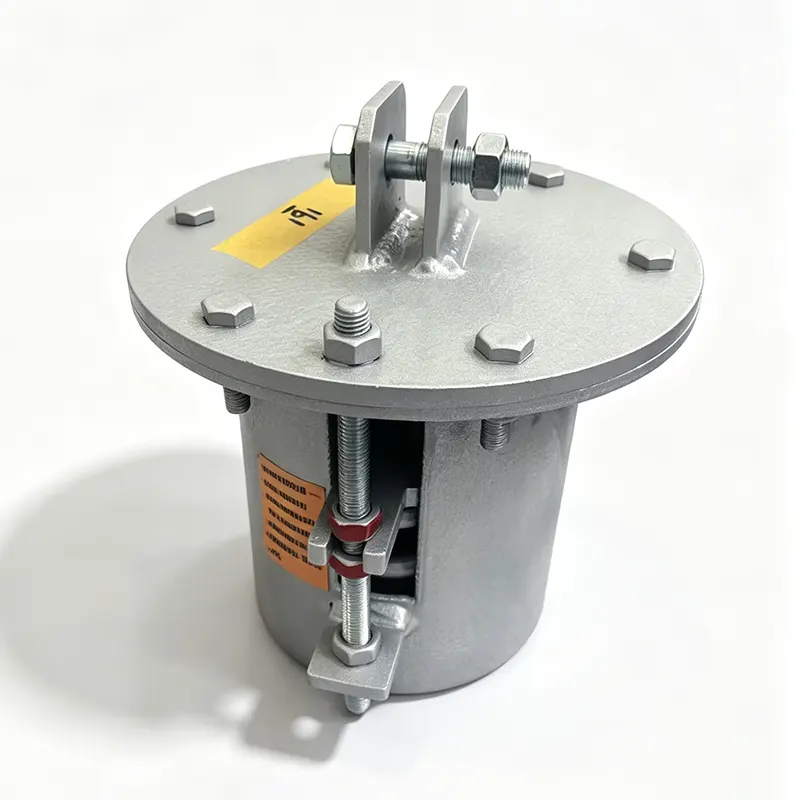

Suspensión de resorte variable de alta temperatura

Yangzhou Tianshun fabrica soportes de resorte variables para los sectores energético, petroquímico e industrial en una fábrica de 35.000 m² en Jiangsu, China. Nuestras variantes de alta temperatura están diseñadas para soportar temperaturas de la superficie de la tubería muy por encima de la temperatura ambiente y al mismo tiempo mantener un rendimiento de carga predecible. Catorce años de experiencia dedicada al soporte de tuberías y un sistema de calidad certificado según ISO 9001:2015 respaldan cada unidad que enviamos a más de 45 países.

Dónde cabe un soporte de resorte variable

No todos los tramos de tubería requieren una carga constante. Cuando el desplazamiento térmico es limitado, un soporte de resorte variable ofrece una solución fiable y económica. A medida que la tubería se expande o contrae verticalmente, la fuerza de soporte cambia dentro de un rango conocido y controlado. El resorte está dimensionado para que esta variación de carga se mantenga dentro de los límites establecidos por el análisis de tensión de la tubería, lo que evita la tensión excesiva en el equipo conectado y al mismo tiempo mantiene la tubería adecuadamente soportada desde frío a caliente.

Para servicio a alta temperatura, el diseño va más allá de los resortes helicoidales estándar. Las temperaturas elevadas de la tubería pueden irradiar o conducir calor hacia el conjunto del soporte colgante, ablandando el acero para resortes ordinario y desplazando la carga calibrada. Los soportes de resorte variables para alta temperatura abordan este problema con una selección de materiales y protección de superficies que preservan la tasa de resorte y el rango de carga especificados en todo el entorno operativo.

¿Qué hace que un diseño de alta temperatura sea confiable?

Materiales de resorte clasificados para temperaturas elevadas.

Los resortes estándar pierden fuerza y ​​se comban cuando las temperaturas suben. Seleccionamos materiales de bobina adecuados a la exposición real. Para condiciones moderadamente elevadas de hasta 150 °C, 50CrVA o 60Si2Mn conservan propiedades mecánicas estables. Cuando las temperaturas alcanzan los 300 °C o más, se especifican aleaciones a base de níquel como Inconel X-750. Cada lote de material viene con certificados completos de fábrica y registros de trazabilidad, que confirman que la composición y el tratamiento térmico coinciden con el grado requerido.

La variación de carga se mantiene dentro de los límites del proyecto.

El soporte de resorte variable produce una fuerza diferente en la posición de funcionamiento en frío, en la posición de funcionamiento en caliente y en cada punto intermedio. Nuestros ingenieros de diseño trabajan con la variación de carga permitida del informe de tensión de la tubería del cliente y seleccionan un resorte que limite la desviación, generalmente al 15 % o 25 % de la carga de trabajo, aunque se pueden cumplir límites más estrictos cuando sea necesario. Cada unidad se configura y prueba en un banco calibrado para verificar que la carga en las posiciones fría y caliente esté dentro de la banda especificada.

Protección contra la corrosión y el calor para el hardware.

La carcasa y los componentes estructurales están acabados con galvanizado en caliente o pintura epoxi de alta temperatura como estándar. Para una exposición al calor particularmente agresiva o cíclica, ofrecemos recubrimientos de barrera térmica adicionales o fabricamos la carcasa de acero inoxidable. Estas medidas previenen la incrustación, el óxido y la degradación de la superficie que podrían interferir con el movimiento del resorte durante años de servicio.

Ajuste in situ sin quitar la percha

Un tornillo de ajuste de carga y un comparador, marcados en pasos del 2%, permiten al equipo del sitio ajustar la carga instalada hasta entre ±10% y ±20%, según el modelo. Esta capacidad de ajuste en campo es valiosa cuando la condición de instalación difiere ligeramente del dibujo de diseño o cuando el recorrido de la tubería cambia durante la construcción.

Paradas de viaje y escala visible

Cada soporte incorpora topes de recorrido superior e inferior para protegerlo contra una carrera excesiva. Una escala de desplazamiento claramente visible permite al personal de instalación y mantenimiento confirmar la posición actual de un vistazo. La posición preestablecida en frío está bloqueada con topes de carrera extraíbles, lo que permite realizar pruebas hidrostáticas y limpieza química sin desviar el resorte.

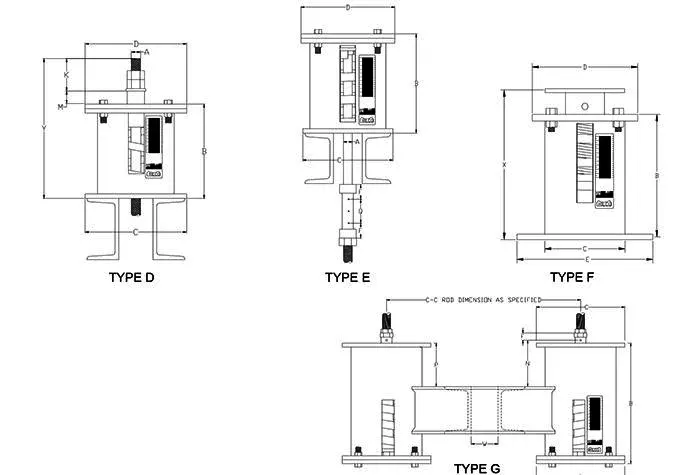

Descripción técnica

Los recorridos personalizados, las capacidades de carga y los materiales de alta temperatura se manejan como parte de nuestro suministro regular. Cuando se nos presenta una consulta, convertimos entre estándares internacionales y confirmamos la compatibilidad técnica antes de la fabricación.

Control de calidad y documentación.

Nuestro sistema de calidad certificado ISO 9001 rige cada paso, desde la inspección del alambre de resorte entrante hasta la prueba de carga final. Cada soporte de resorte variable de alta temperatura está preestablecido para la carga en frío y el recorrido especificados por el cliente en nuestro banco de pruebas. Registramos cargas en las posiciones fría, intermedia y caliente y confirmamos que la variación está dentro de la tolerancia. Estos registros se conservan para el paquete de trazabilidad completo y se pueden suministrar con el envío.

Los certificados de materiales para muelles, acero estructural y revestimientos protectores son trazables hasta el calor o el lote. Cuando los proyectos requieren el cumplimiento de ASME, EN u otros códigos de tuberías internacionales, proporcionamos los paquetes de documentación necesarios para su aprobación.

Dónde se aplican soportes de resorte variables de alta temperatura

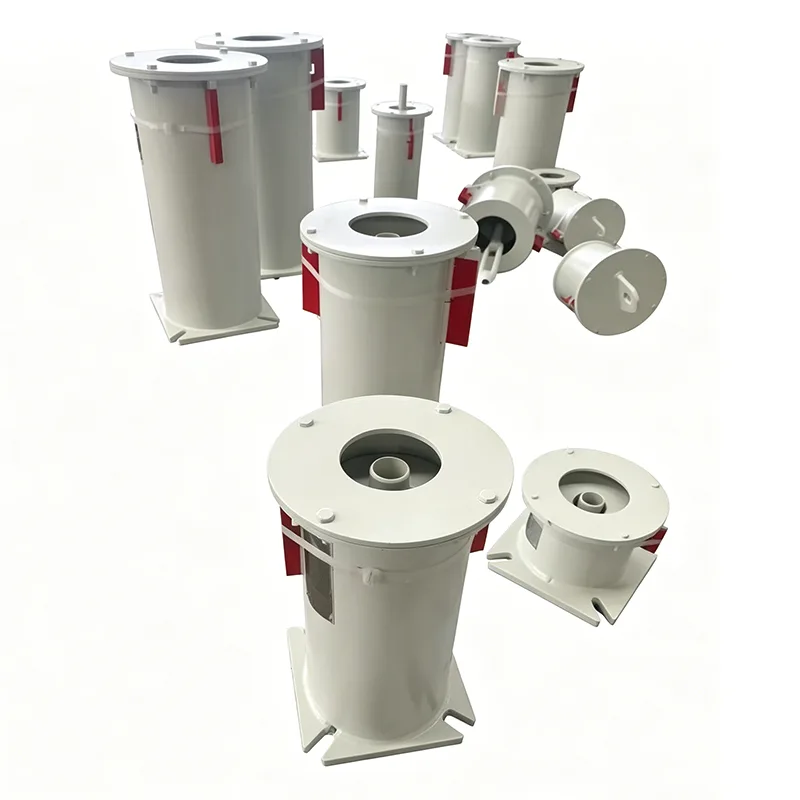

Estos soportes soportan sistemas de tuberías de temperatura media a alta donde el desplazamiento vertical está presente pero no es extremo. Las instalaciones típicas incluyen líneas de vapor auxiliares, tuberías de agua de alimentación de calderas, líneas de entrada y salida de economizadores, circuitos de aceite caliente en refinerías y plantas químicas, distribución de vapor de media presión en instalaciones industriales y conductos de aire de alta temperatura. En cada caso, el soporte se adapta al movimiento vertical manteniendo la tensión de la tubería dentro de los límites de diseño, sin el costo y la envoltura de un soporte de carga constante.

Preguntas frecuentes

¿Cómo elijo entre un soporte de resorte variable y un soporte de resorte constante?

La decisión se reduce a la variación de carga permitida. Si su informe de tensión de la tubería permite un cambio de carga entre las posiciones fría y caliente, un soporte de resorte variable proporciona un soporte confiable a un costo menor. Cuando la tubería no puede aceptar ninguna variación significativa, se requiere un soporte de resorte constante. Nuestro equipo de ingeniería puede revisar sus datos de carga y viaje y recomendar el tipo apropiado.

¿Cuál es la temperatura máxima de funcionamiento para un soporte de resorte variable de alta temperatura?

Con aceros para resortes de aleación estándar como 50CrVA, el colgador puede funcionar de manera confiable en entornos donde la bobina del resorte alcanza aproximadamente entre 150 °C y 200 °C. Para temperaturas de primavera de hasta 350 °C, utilizamos aleaciones a base de níquel como Inconel X-750. No es necesario que usted mismo especifique la aleación; comparta la temperatura de exposición de primavera esperada y nuestros ingenieros seleccionarán el material correcto.

¿Puede Tianshun construir soportes de resorte variables para cargas muy grandes o muy pequeñas?

Nuestra gama estándar cubre desde 0,5 kN hasta 250 kN. Las cargas fuera de esta banda se manejan como ingeniería personalizada. En nuestras instalaciones se han producido y probado pequeños soportes para líneas de instrumentos y soportes para elevadores pesados ​​para líneas principales de vapor.

¿Qué opciones de recubrimiento existen para atmósferas corrosivas o de alta temperatura?

Más allá de la galvanización en caliente y el epoxi de alta temperatura, podemos aplicar recubrimientos a base de silicona curados térmicamente, halar o fabricar la carcasa con acero inoxidable. Si su sitio es costero, marino o químicamente agresivo, menciónelo durante la consulta y le recomendaremos un sistema de protección adecuado.

¿Los colgadores de resorte variables vienen con instrucciones de instalación?

Sí. Cada soporte se envía con una breve guía de instalación que cubre el levantamiento, la extracción de topes preestablecidos y la verificación de la carga. También proporcionamos instrucciones detalladas para la puesta en servicio para que el equipo del sitio pueda confirmar el funcionamiento correcto antes de la entrega.

¿Cuál es el plazo de entrega habitual para un soporte de resorte variable estándar para alta temperatura?

Los modelos estándar con materiales de resorte comúnmente disponibles se pueden fabricar, preajustar y probar en un plazo de cuatro a seis semanas. Las aleaciones personalizadas y mayores capacidades de carga pueden ampliar esto, y confirmamos el cronograma al momento de la cotización.

Trabajando con Tianshun

Cuando se comunica con nosotros acerca de un soporte de resorte variable para alta temperatura, un gerente de cuentas dedicado con conocimientos en ingeniería de soporte de tuberías maneja su consulta. Revisamos sus condiciones operativas, incluida la temperatura, el recorrido, la carga y el código de diseño aplicable, y le devolvemos una recomendación técnica dentro de las 24 horas. Los materiales de resorte personalizados, los recorridos no estándar, los accesorios de extremo específicos y la documentación específica del proyecto se tratan como asuntos normales, no como excepciones especiales.

Después de la entrega, permanecemos disponibles para soporte de instalación y orientación de mantenimiento. Más del 70% de nuestro negocio proviene de pedidos repetidos, lo que consideramos el respaldo más sólido del desempeño de nuestro producto durante miles de ciclos térmicos.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Instalaciones de 35.000 m², Jiangsu, China, exportando a más de 45 países.

Colgadores de resorte variables de alta temperatura que mantienen el soporte confiable incluso cuando la tubería se calienta.
