Una zapata de tubo es uno de esos componentes que nadie nota hasta que no está allí. Se asienta soldado al fondo de una tubería, distribuye la carga sobre una viga estructural o un poste en T y, a menudo, proporciona la superficie deslizante que permite que la tubería se mueva axialmente durante los ciclos térmicos. EnTian Shun, fabricamos miles de zapatas para tuberías cada año, para líneas de proceso, cabezales de vapor, tuberías criogénicas y todo lo demás. Después de 14 años en el negocio, hemos aprendido que una zapata de tubería bien diseñada hace más que solo sostener el peso: protege el revestimiento de la tubería, preserva la continuidad del aislamiento y evita que las cargas puntuales abollen la pared de la tubería.
Los soportes para zapatas para tuberías son parte de una gama más amplia.soportes de tuberíafamilia, pero son lo suficientemente distintos como para merecer su propia atención en el diseño. Mientras que una simple abrazadera o varilla de suspensión maneja el peso muerto vertical, una zapata para tubería maneja la interfaz de contacto. Esa interfaz se complica rápidamente: la alta fricción puede causar tensión en la tubería, una altura inadecuada puede aplastar el aislamiento y el material incorrecto puede provocar corrosión galvánica. Regularmente suministramos zapatas para tuberías que funcionan en conjunto conperchas de primaveraarriba, o con soportes de tubería preaislados en líneas frías donde el aislamiento térmico es crítico.
| Tabla de parámetros | Ejemplo |
| Tipo de soporte | Rígido, Muelle, Rodillo, Deslizante |
| Tamaño de tubería (NPS/DN) | 1/2" a 60" (DN15 - DN1500) |
| Estándar de materiales | ASTM A36, SS304, SS316, A105 |
| Estándar de diseño | MSS SP-58, ASME B31.1 |
| Máx. Carga de diseño | Hasta 1000kN |
| Rango de temperatura | -29°C a +650°C |
| Protección de superficies | Galvanizado en caliente (HDG), epoxi |

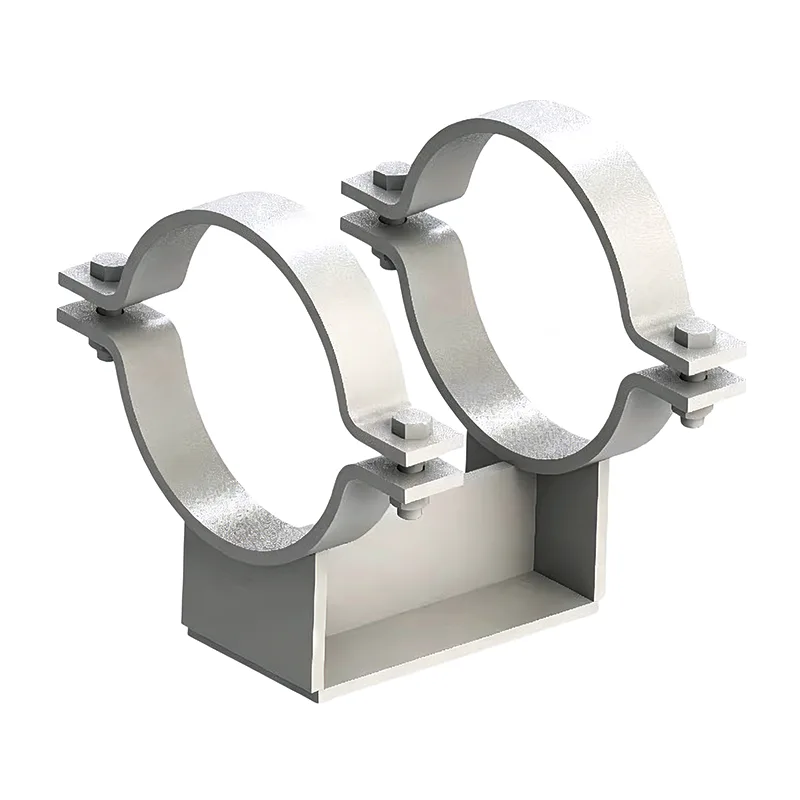

| Estilo de sujeción | Dos pernos, tres pernos, perno en U |
| Tipo de aislamiento | Aislamiento Caliente/Aislamiento Frío (Criogénico) |
También podemos proporcionar PTFE adherido sobre una placa de respaldo de acero inoxidable para aplicaciones deslizantes de alta carga. El coeficiente de fricción suele estar entre 0,05 y 0,10 para el PTFE lubricado, que es el valor que utilizan la mayoría de los ingenieros de tensión de tuberías en sus análisis de flexibilidad.
Las zapatas para tuberías se fabrican según los mismos estándares de soporte de tuberías que aplicamos a toda nuestra gama de productos:
ANSI/MSS SP‑58 – Materiales y diseño de soportes de tuberías
ASME B31.3 / B31.1 – Tuberías de proceso y energía
EN 1090 – Fabricación de acero estructural (para proyectos con marcado CE)
GB/T 17116: norma china para soportes de tuberías
Nuestro sistema de calidad de fábrica cuenta con la certificación ISO 9001:2015 y podemos proporcionar la certificación de materiales EN 10204 3.1 completa para cada lote de calzado.
P1: ¿Qué altura debe tener mi zapata para tuberías?
La altura del zapato está determinada por el espesor del aislamiento más un espacio libre de 10 a 25 mm. Por ejemplo, una tubería con 100 mm de aislamiento de lana mineral normalmente necesitaría una altura de zapata de 120 a 125 mm para mantener el aislamiento alejado del acero de soporte. Calcularemos esto a partir de las especificaciones de su tubería si nos proporciona el tamaño de la tubería y el programa de aislamiento.
P2: ¿Cuándo necesito una placa deslizante de PTFE en la zapata y cuándo puedo soldar simplemente una base de acero al carbono?
Si se espera que la tubería se mueva axialmente bajo expansión térmica, una superficie deslizante de PTFE o de acero inoxidable pulido reduce la fricción y las cargas de reacción resultantes en las boquillas del equipo. Los puntos fijos o de anclaje no necesitan placa deslizante. Su informe de tensión de la tubería le indicará qué soportes se deslizan y cuáles están fijos.
P3: ¿Pueden suministrar zapatas de tubería preaisladas para servicio criogénico?
Sí. Fabricamos zapatos con un bloque aislante de espuma rígida o vidrio celular adherido a la montura de acero. La placa base se extiende por debajo del aislamiento y todo el conjunto está diseñado para evitar la transferencia de frío y la condensación. Estos se especifican comúnmente para líneas de GNL, etileno y agua enfriada.
P4: ¿Cuál es el plazo de entrega de los zapatos de tubo personalizados?
Zapatas simples de acero al carbono sin PTFE: 12 a 18 días. Zapatos con almohadillas de PTFE adheridas o herrajes de acero inoxidable: 20 a 25 días. Las zapatas de gran diámetro para tuberías de 24" o más pueden tardar un poco más. Confirmaremos el cronograma exacto con su cotización.
P5: ¿Necesita dibujos o puede diseñar el zapato a partir de datos básicos?
Ambos funcionan. Si tiene un dibujo de zapato estándar, lo fabricaremos exactamente según él. Si solo tiene el tamaño de la tubería, el espesor del aislamiento y la carga, podemos proponerle un diseño para su aprobación; sin cargo de ingeniería para configuraciones estándar.
Aunque una zapata de tubería parece simple, ejecutamos un proceso de control de calidad consistente:
Verificación de materiales con números de calor y certificados de fábrica.
Verificación dimensional del radio de la silla para garantizar un ajuste correcto en el diámetro exterior de la tubería
Inspección visual de soldadura, con PT o MT disponibles si es necesario
Comprobación de integridad de unión en almohadillas de PTFE (prueba de golpeteo y visual)
Verificación dimensional final: altura, planitud de la placa base, espacio entre los orificios de los pernos
Inspección de revestimiento
Cada zapato o lote de zapatos está etiquetado con un número único que hace referencia cruzada a su lista de soporte. Puede recorrer el paquete y hacer coincidir cada pieza con el isométrico sin abrir un dibujo.
Las zapatas para tubos estándar son para nosotros un punto de partida. Los modificamos periódicamente para trabajos específicos:
Placas base extendidas para vigas de ala ancha
Zapatas en ángulo para soportes de tuberías inclinados
Zapatas de carcasa dividida para adaptarlas a líneas existentes sin cortar
Soportes de aleación para altas temperaturas (p. ej., P11, P22) para tuberías de hornos y reformadores
Placas de doble deslizamiento con topes laterales para zapatas deslizantes guiadas
Diseños de calzado resistentes al fuego con revestimiento intumescente o inserciones de lana mineral
Cuanta más información nos brindes sobre la instalación, mejor podremos adaptar el zapato para evitar modificaciones posteriores en el sitio.
En líneas de alta temperatura, siempre permita la expansión de la tubería al ubicar la soldadura de la zapata. Una zapata soldada en la posición incorrecta durante la instalación en frío puede desprenderse del acero de soporte cuando la línea se calienta.
Las almohadillas de PTFE deben protegerse durante el pulido con chorro de arena y la pintura en el sitio. Normalmente los enmascaramos, pero un recordatorio para el equipo del sitio nunca está de más.
Si el zapato se asienta sobre una estructura galvanizada, es preferible una superficie de contacto de acero inoxidable o PTFE para evitar la fragilidad del zinc y la corrosión desigual.
Para tuberías grandes de paredes pesadas, una zapata de montura completa distribuye la carga mejor que una zapata de barra plana y reduce el riesgo de tensión excesiva local en la pared de la tubería. Podemos realizar un cálculo rápido si comparte el cronograma y la carga de la tubería.
Los zapatos para tuberías son los caballos de batalla olvidados de un sistema de tuberías y los tratamos con el respeto que merecen. Cada zapato que enviamos se fabrica internamente a partir de nuestro propio inventario de placas de acero, tuberías y secciones estructurales. Eso significa que controlamos la calidad desde la materia prima hasta la pintura final. También significa que podemos reaccionar rápidamente cuando un proyecto añade 50 zapatos adicionales en el último minuto.
Hemos suministrado zapatas para tuberías para plantas de metanol, instalaciones flotantes de GNL, redes de calefacción urbana y líneas de servicios públicos limpios para productos farmacéuticos. Más del 70% de nuestro negocio proviene de pedidos repetidos porque nuestros zapatos se ajustan a la tubería, se deslizan cuando deben y no se oxidan durante el primer año.
Si su proyecto necesita zapatas para tuberías, soportes para tuberías preaislados o un paquete completo de soportes y soportes para resortes, envíenos su programa de soporte o dibujos estándar. Le proporcionaremos una cotización directa de fábrica, precios competitivos y un cronograma de entrega que puede planificar. Una visita a nuestra fábrica de Yangzhou es bienvenida en cualquier momento: verá exactamente cómo cortamos, soldamos y terminamos cada zapato antes de salir.
