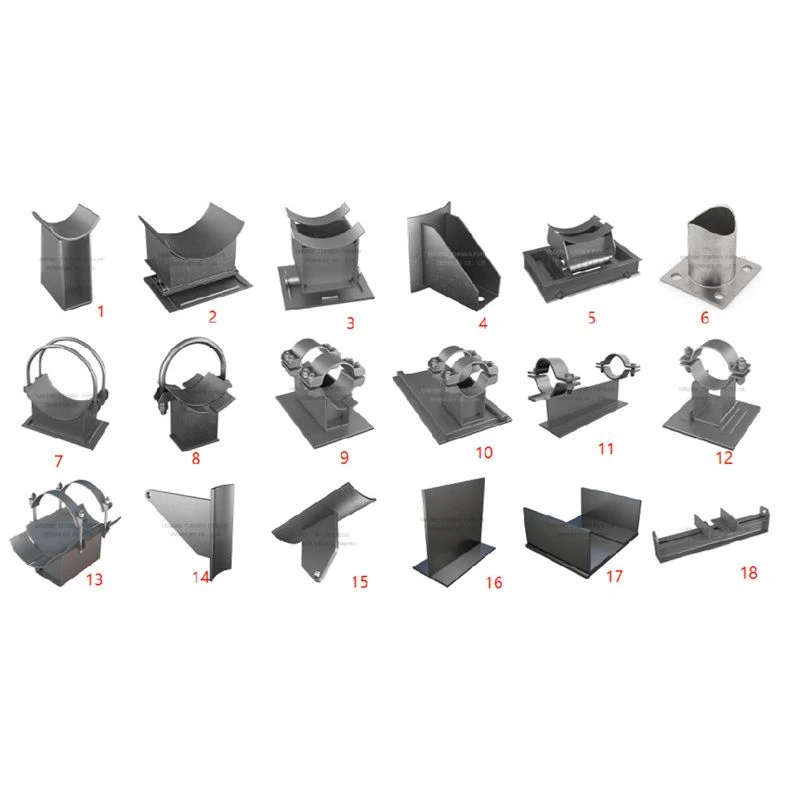

Soporte de zapato para tubería aislada

En una tubería aislada, una zapata de tubería estándar puede crear más problemas de los que resuelve. Si la trayectoria de carga del zapato atraviesa el aislamiento, éste se aplasta con el tiempo. Esa sección aplastada deja entrar o salir calor, forma condensación en las superficies frías y se convierte en un punto de partida para la corrosión debajo del aislamiento. La solución no es complicada: un soporte de zapata diseñado adecuadamente para tuberías aisladas separa la función de carga de la función térmica, pero se necesita una ingeniería cuidadosa para lograr los detalles correctos.

En Yangzhou Tianshun, hemos diseñado y fabricado zapatas de tubería aisladas para proyectos en cinco continentes desde 2012. Las hemos suministrado para redes de enfriamiento de distrito donde cada vatio de ganancia de calor es importante, para líneas de vapor donde una zapata de metal desnudo desperdiciaría energía y crearía un riesgo de quemaduras, y para instalaciones de GNL donde un punto frío en un soporte puede provocar acumulación de hielo y daños estructurales. En cada caso, el requisito es el mismo: soportar el peso de la tubería de manera confiable manteniendo el aislamiento continuo y la barrera de vapor sellada.

Cómo funciona realmente una zapata de tubería aislada

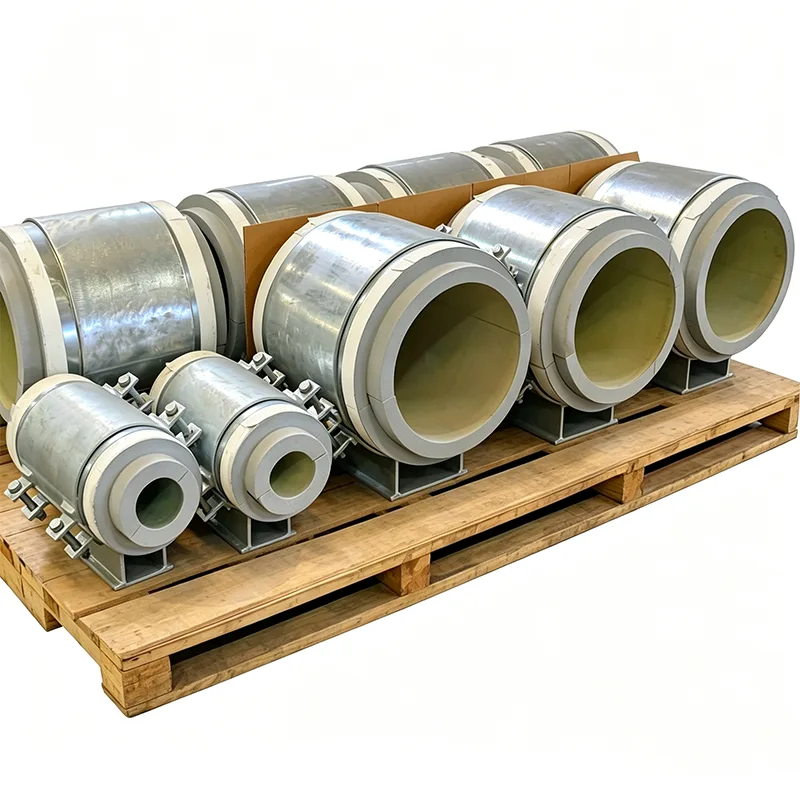

La idea central es simple: un bloque aislante rígido que soporta carga se coloca entre la tubería y el soporte metálico. La tubería descansa sobre el aislamiento, el aislamiento se asienta en la zapata y la zapata de metal transfiere la carga a la estructura. Pero lograr que ese bloque sobreviva años de movimiento de tuberías y ciclos térmicos sin agrietarse, desplazarse o perder su rendimiento aislante requiere lo siguiente:

El material del bloque se selecciona para el rango de temperatura. Para agua helada y servicios de frío hasta aproximadamente -50 °C, normalmente utilizamos poliisocianurato de alta densidad (PIR) o vidrio celular. Para líneas de vapor y aceite caliente de hasta 400 °C y más, utilizamos materiales a base de silicato de calcio o perlita. La propiedad clave es la resistencia a la compresión a la temperatura de diseño: lo que se mantiene a temperatura ambiente podría ablandarse a 200°C.

El bloque aislante está completamente encapsulado. Un anillo de retención de metal o una pared lateral de zapata soldada rodea el bloque por todos lados, evitando que se salga debido al movimiento o vibración lateral de la tubería. El bloque se asienta sobre una placa base de acero con una soldadura continua, por lo que no hay un camino directo entre el metal y la tubería para que el calor evite el aislamiento.

El camino de la barrera de vapor está diseñado para ser ininterrumpido. En las tuberías frías, la entrada de humedad es el enemigo. Nos aseguramos de que el diseño del zapato permita que la barrera de vapor aplicada en el sitio sobre el aislamiento de la tubería se selle continuamente sobre el bloque aislante del zapato o su cubierta metálica, sin espacios que permitan que el aire húmedo llegue a la superficie fría.

Flexibilidad de diseño que se adapta a las condiciones reales del sitio

No tratamos las zapatas para tuberías aisladas como artículos disponibles en el mercado porque no hay dos especificaciones de aislamiento exactamente iguales. Construimos cada zapato para combinar:

El diámetro de su tubería y el espesor del aislamiento (ya sean 25 mm de espuma de vidrio o 150 mm de lana mineral).

El tipo de sistema de aislamiento aplicado en campo: podemos precortar el aislamiento secundario para que se ajuste alrededor del cuerpo del zapato y proporcione un perfil de revestimiento que simplifique el acabado del sitio.

Las condiciones de movimiento de la tubería. Si la tubería se desliza, podemos integrar una placa deslizante impregnada de PTFE o grafito en la base de la zapata, con la superficie de baja fricción unida a una lámina de soporte de carga de acero inoxidable que protege el bloque aislante de las fuerzas de corte.

Requisitos especiales como aislamiento resistente al fuego, revestimientos antiabrasión en las piezas metálicas o orificios de drenaje para evitar la acumulación de agua en instalaciones exteriores.

Lo que obtienes con cada envío

Un pedido de zapatas para tuberías aisladas de Tianshun incluye toda la documentación que le solicitará su inspector:

Certificados EN 10204 Tipo 3.1 para los componentes de acero.

Fichas técnicas de materiales aislantes con valores de resistencia a la compresión y conductividad térmica a temperatura de diseño.

Informes de inspección dimensional que confirman el espesor del bloque, la altura de la zapata y las dimensiones de la placa base.

Certificados de prueba de carga si así lo requiere la especificación del proyecto.

Aplicaciones

Tuberías de agua helada y salmuera en plantas de refrigeración urbana y centros de datos

Líneas de vapor y condensado en plantas industriales y centrales eléctricas.

Tuberías de GNL y líquido criogénico donde se deben evitar absolutamente los puntos fríos

Instalaciones de refrigeración y almacenamiento en frío.

Cualquier tubería aislada que corra sobre un soporte para tuberías, donde la eficiencia energética y los costos de mantenimiento a largo plazo son importantes.

¿Por qué Tianshun?

Somos un fabricante de soporte especializado, no un proveedor general de accesorios para tuberías. Cuando nos envíe su lista de líneas de tuberías y especificaciones de aislamiento, nuestro equipo de ingeniería verificará la carga en cada zapato, confirmará la compatibilidad del material de aislamiento y señalará cualquier ubicación donde las dimensiones estándar del zapato no se ajusten a la estructura disponible. Este nivel de escrutinio detecta los problemas en la mesa de dibujo, no durante la instalación. Más del 70 % de nuestro negocio se repite, un resultado directo de entregar zapatos que funcionan exactamente como se espera desde la primera prueba hidráulica hasta el final de la vida útil del diseño.

Preguntas frecuentes

P: ¿Pueden igualar exactamente mi tipo y grosor de aislamiento?

R: Sí. Dimensionamos la zapata y el bloque de carga según el diámetro de su tubería, el material aislante y el espesor especificado sin ningún compromiso.

P: ¿Proporcionan el bloque aislante o lo instalo en el sitio?

R: Suministramos el zapato con el bloque aislante de carga ya adherido y encapsulado en su interior. El aislamiento secundario y el revestimiento circundante generalmente se aplican en el sitio, pero también podemos prefabricar kits de aislamiento.

P: ¿Cómo se evita que el calor viaje a través del cuerpo metálico del zapato?

R: El bloque aislante crea una ruptura térmica entre la tubería y la base metálica. La pared lateral de la zapata no hace contacto directo con la tubería, por lo que no hay un camino metálico continuo para que el calor evite el aislamiento.

P: ¿Qué pasa si mi tubería se mueve axialmente debido a la expansión térmica?

R: Podemos agregar una placa deslizante de PTFE o grafito a la base de la zapata, permitiendo que la tubería se mueva mientras se mantiene estable el bloque de aislamiento.

P: ¿Qué normas cumplen estos zapatos?

R: La fabricación de acero sigue MSS SP-58 y MSS SP-69. Los materiales de aislamiento se suministran según las normas ASTM o EN específicas del proyecto, y podemos cumplir con los requisitos de marcado CE según la PED cuando corresponda.
