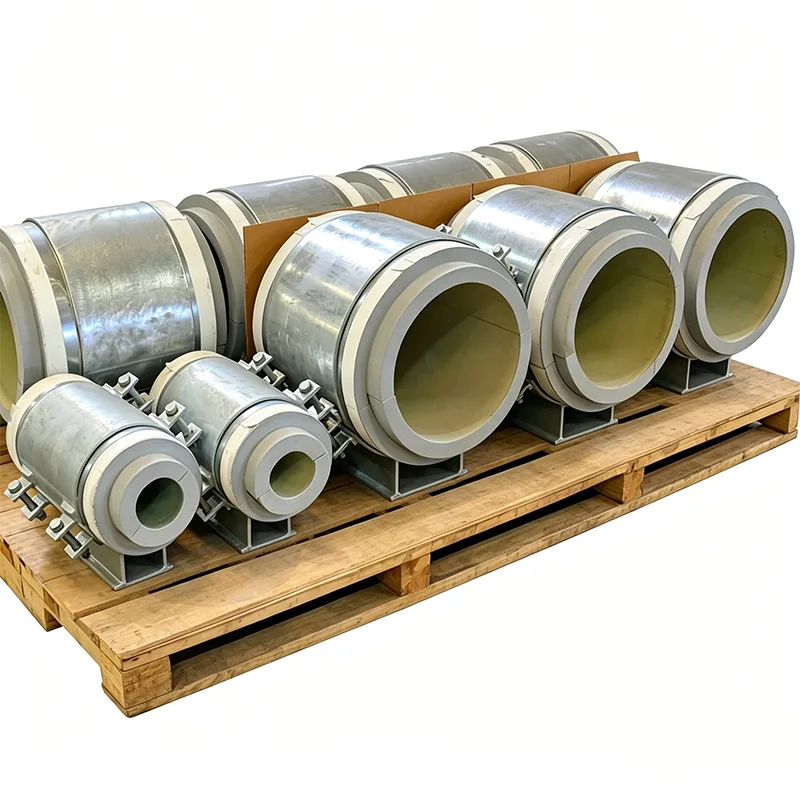

Si alguna vez pasó por una línea de agua helada en un día húmedo y notó una zona húmeda alrededor del soporte de la tubería, habrá visto exactamente para qué está diseñado un soporte de tubería preaislado. EnTian Shun, fabricamos estos soportes para líneas frías, tuberías criogénicas y líneas de proceso calientes donde el aislamiento debe permanecer continuo a través del punto de soporte. Durante 14 años, los hemos enviado a terminales de GNL, plantas de refrigeración urbana, instalaciones de procesamiento de alimentos y cualquier otro lugar donde se encuentren una tubería fría y el aire ambiente.
Una zapata de tubería estándar o un soporte de tubería funciona bien para líneas sin aislamiento, pero en el momento en que agrega aislamiento, crea un problema: el punto de soporte se convierte en un puente térmico. En una línea fría, eso significa condensación, acumulación de hielo y, finalmente, corrosión. En una línea caliente, es un camino para que el calor se filtre directamente al acero estructural. Un soporte de tubería preaislado resuelve este problema incorporando un bloque aislante rígido dentro de la propia zapata de soporte: la tubería permanece aislada, la carga se transporta y el punto de rocío permanece donde pertenece.
Los soportes para tuberías preaisladas no son solo un aislamiento con un soporte de metal alrededor. Son elementos estructurales que soportan carga y deben soportar el mismo peso, movimiento y cargas de choque ocasionales que cualquier zapata para tubería. En tramos verticales donde la línea también necesita absorber movimiento térmico, a menudo los suministramos junto conperchas de primaveraosoportes de resorte variables. En bastidores horizontales largos, trabajan juntos con soportes de resorte constantes en puntos críticos de conexión, asegurando que la tubería fría esté completamente soportada y completamente aislada en todas partes.
| Elemento de parámetro | Valores típicos/unidad |
| Temperatura de servicio | -196°C a +120°C |
| Material aislante | HDPU (Puretano de alta densidad) / Poliisocianurato (PIR) / Permali |
| Densidad de aislamiento | 160 kg/m³, 224 kg/m³, 320 kg/m³ |
| Fuerza compresiva | ≥ 2,5MPa/5,0MPa |
| Conductividad térmica | ≤ 0,035 W/(m·K) a 24°C |
| Material de la cuna/zapato | Acero inoxidable (SS304/SS316L) / Acero al carbono de baja temperatura (A333 Gr.6) |
| Barrera de vapor | Caucho butílico / Mylar / Papel de aluminio |
| Retardante de llama | Clase B1 / ASTM E84 Clase A |
| Cumplimiento de estándares | Estándar CINI, MSS SP-58 |
| Material de barrera de vapor | Caucho butílico/Mylar/lámina de aluminio |
| Permeabilidad al vapor | ≤ 0,02 Perm-pulgada (Cumple con la norma ASTM E96) |
| Sellado / Pegado | Adhesivo criogénico de alta resistencia |
| Anticondensación | 100% Sellado Herméticamente |
ANSI/MSS SP‑58 – Soportes y colgadores para tuberías
ASME B31.3 y B31.1 – Tuberías de proceso y energía
EN 13480 – Tuberías industriales metálicas (cuando corresponda)
GB/T 17116: norma china para soportes de tuberías
Nuestro sistema de calidad de fábrica está certificado según la norma ISO 9001:2015 y brindamos trazabilidad completa del material con cada pedido. Para proyectos criogénicos y de GNL, también podemos incluir certificados de pruebas de impacto a baja temperatura para los componentes de acero.
P1: ¿Cómo sé qué espesor de aislamiento necesito?
El espesor del aislamiento del soporte debe coincidir con el espesor del aislamiento de la tubería, o ser un poco menor (pero no mucho) para evitar crear un espacio. Si su tubería tiene 80 mm de espuma de vidrio, colocaremos al menos entre 70 y 80 mm de aislamiento dentro del zapato. El número exacto depende de los requisitos de conductividad térmica y del riesgo de condensación de la superficie. Envíenos su especificación de aislamiento y la igualaremos.
P2: ¿Los soportes de tuberías preaislados pueden soportar líneas calientes o son solo para líneas frías?
Ambos. Previenen la pérdida de calor en las líneas de vapor y aceite caliente tan bien como previenen la condensación en las líneas frías. Para aplicaciones de alta temperatura superiores a 200 °C, seleccionamos materiales aislantes como lana mineral o silicato de calcio que no se degradan a temperaturas elevadas.
P3: ¿Estos soportes se pueden soldar en campo o vienen como un conjunto completo?
Nuestros soportes preaislados generalmente se suministran como un conjunto completo listo para soldar o sujetar a la tubería. El bloque aislante está preadherido al soporte de acero y la barrera de vapor está sellada de fábrica. Esto ahorra una gran cantidad de trabajo de campo en comparación con la construcción de una caja aislante alrededor de un zapato estándar en el sitio.
P4: ¿Pueden diseñar un soporte de tubería preaislado deslizante?
Sí. Adherimos una placa deslizante de PTFE a la parte inferior de la placa base o proporcionamos una superficie de acero inoxidable pulido. Esto permite que la tubería se mueva axialmente mientras permanece completamente aislada. También ofrecemos versiones guiadas con topes laterales, diseñadas según los requisitos de movimiento de tensión de su tubería.
P5: ¿Cómo se envían sin dañar el aislamiento?
El bloque aislante está empotrado dentro del soporte de acero y protegido por la placa base. También agregamos protección temporal en los bordes y empacamos cada soporte en una caja de madera o en una plataforma con acolchado de espuma alrededor del aislamiento. Hemos enviado miles de estos a Medio Oriente y el Sudeste Asiático, y el aislamiento dañado por la condensación no es un problema que veamos.
Cada soporte de tubería preaislado pasa por controles que van más allá de una inspección dimensional:
Verificación de la resistencia a la compresión del lote de aislamiento.
Prueba de absorción de agua para espumas de celda cerrada (según ASTM C272 o similar)
Integridad de la unión entre el aislamiento y la montura de acero (prueba de golpeteo visual y mecánico)
Comprobación dimensional del radio del sillín, la planitud de la base y la alineación de los orificios de los pernos
Inspección de continuidad de la barrera de vapor.
Prueba de carga en ensamblaje completo para pedidos críticos o de prototipos
La documentación incluye certificados de materiales para acero y aislamiento, un resumen de las pruebas y un registro fotográfico de cada soporte etiquetado antes del embalaje.
Los soportes para tuberías preaislados casi siempre son personalizados. Algunas de las variaciones que hemos fabricado:
Soportes de gran tamaño para tuberías de GNL de gran diámetro (hasta 60")
Soportes verticales con bloque aislante integrado
Soportes preaislados tipo anclaje para puntos fijos
Aislamiento resistente al fuego (lana mineral o espuma recubierta intumescente) para zonas resistentes al fuego
Soporte y herrajes de acero inoxidable para instalaciones costeras o marinas
Diseño de carcasa dividida para adaptarlo a líneas vivas existentes sin cortar
No es necesario que coloque su aislamiento alrededor de nuestro soporte. Construiremos el soporte alrededor de su aislamiento.
Considere siempre la barrera de vapor. En líneas frías, la humedad llegará al bloque de aislamiento si el sello no es perfecto y, una vez que el aislamiento está mojado, su rendimiento térmico cae por un precipicio. Tenemos especial cuidado con el sellado de los bordes y recomendamos que el equipo del sitio inspeccione la barrera antes y después de soldar.
En tuberías verticales, un soporte de tubería preaislado puede necesitar una disposición de transferencia de carga diferente a la de uno horizontal. El bloque de aislamiento soporta todo el peso en compresión para líneas horizontales, pero para líneas verticales, el soporte a menudo necesita un collar de corte de acero que atraviesa el aislamiento. Podemos incluir esto en el diseño.
Si la tubería será hidrotestada, considere que la tubería estará a temperatura ambiente durante la prueba y puede sudar. Eso es normal, pero también es la primera vez que muchos equipos del sitio ven condensación en el soporte. Una nota en el manual de instalación que explique esto puede ahorrar muchas consultas innecesarias.
Al realizar el pedido, indíquenos la tabla de tuberías, el tipo y espesor del aislamiento y el movimiento de diseño (si es deslizante). Estos tres puntos de datos nos permiten proponer un diseño técnicamente sólido en la primera cita, sin idas y vueltas.

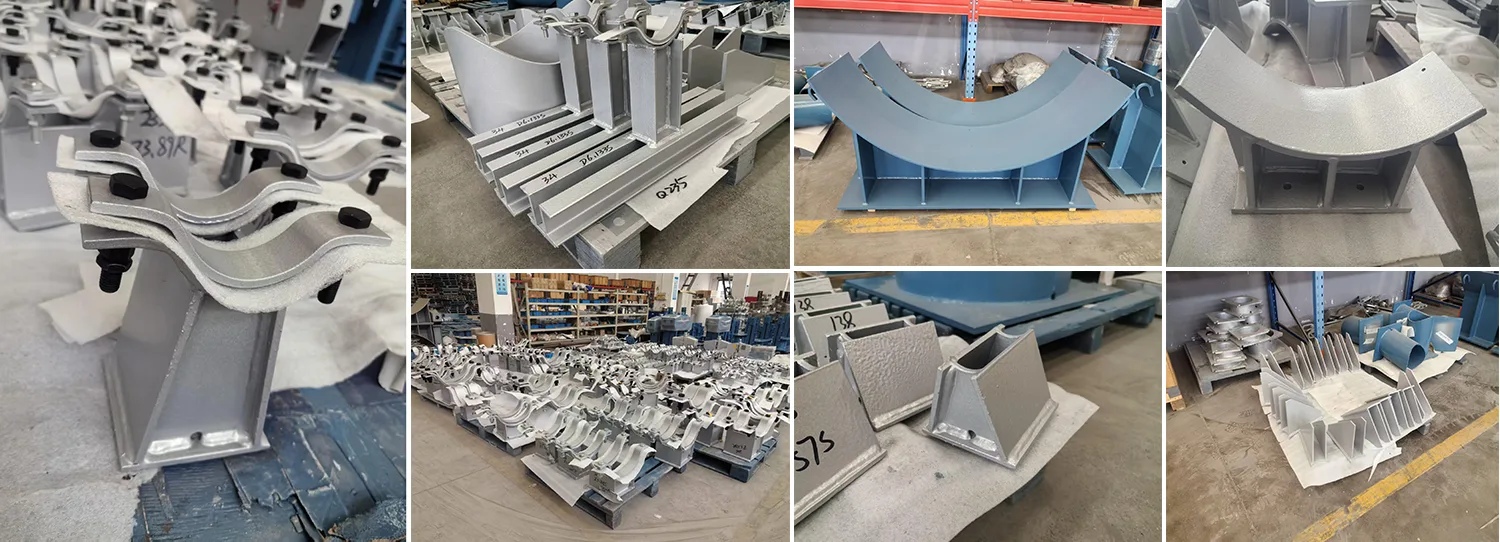

Un soporte de tubería preaislado se encuentra en la intersección de la ingeniería estructural y el diseño térmico. Si se equivoca cualquiera de las partes, el soporte fallará mecánicamente o absorberá humedad y dejará de aislar. Hemos estado fabricando ambas piezas correctamente durante 14 años y nuestra fábrica en Yangzhou tiene la línea de producción configurada para construirlas de manera eficiente, desde cortar la montura de acero hasta unir el aislamiento y sellar la barrera de vapor.
Más del 70% de nuestros pedidos provienen de clientes que nos probaron una vez y volvieron. Enviamos soportes preaislados a todo el mundo, a menudo incluidos con nuestros soportes para tuberías, soportes para resortes y soportes para resortes constantes, para que todo el paquete de soporte para tuberías llegue junto, etiquetado y listo para su instalación.
Si su próximo proyecto tiene líneas frías, líneas criogénicas o líneas calientes aisladas que necesitan un aislamiento térmico adecuado en los puntos de soporte, envíenos sus especificaciones de aislamiento y lista de soporte de tuberías. Elaboraremos una cotización directa de fábrica con un calendario de entrega claro. Como siempre, puede visitar nuestra fábrica y observar cómo construimos y probamos estos soportes antes de enviarlos.
