Soporte deslizante para tuberías preaisladas

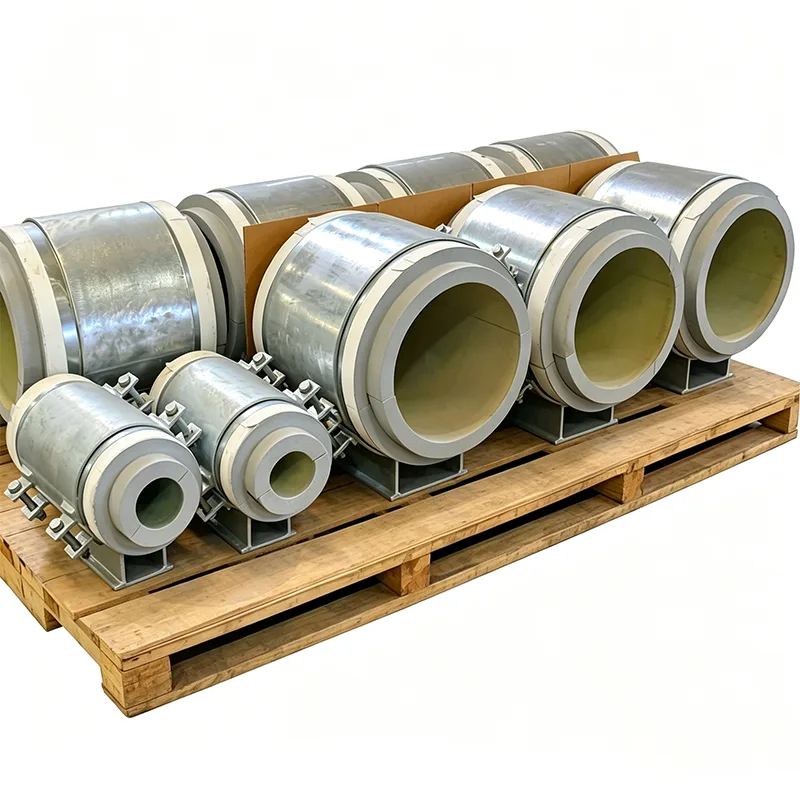

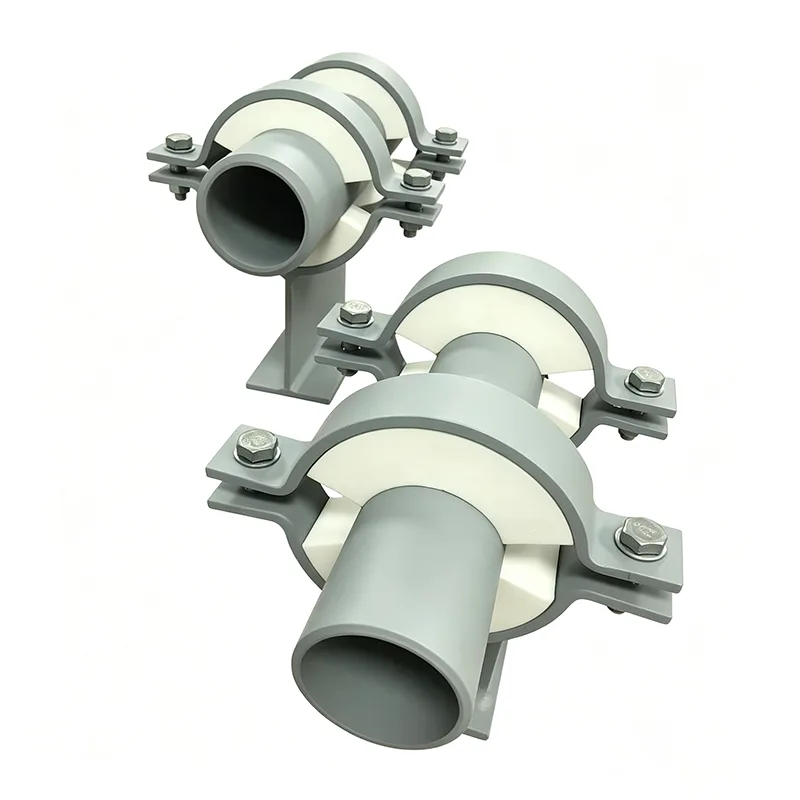

Una tubería que se expande y contrae bajo cambios de temperatura necesita moverse en sus soportes. Una tubería que debe permanecer aislada necesita una envoltura térmica ininterrumpida. Satisfacer ambos requisitos en el mismo punto de soporte generalmente significa instalar una placa deslizante separada y luego cortar el aislamiento alrededor de ella en el sitio, una secuencia que deja espacio para desalineación, aislamiento comprimido y un sello de vapor poco confiable. Un soporte deslizante para tuberías preaislado resuelve este problema integrando el mecanismo deslizante y el bloque aislante en una única unidad ensamblada en fábrica que llega al sitio lista para aceptar la tubería y el aislamiento adyacente.

Hemos producido estos soportes deslizantes integrados en nuestra planta de Yangzhou desde 2012, para líneas de vapor, redes de agua enfriada y tuberías de transferencia criogénica en más de 45 países. Cada conjunto está diseñado para que la tubería se mueva libremente, el aislamiento permanezca intacto y el acero de soporte permanezca a una temperatura segura.

Cómo funcionan juntas las funciones deslizantes y aislantes

El cuerpo de soporte contiene un bloque aislante rígido de alta densidad que transfiere la carga de la tubería desde el soporte hasta la placa base. Ningún metal toca metal a través del recorrido de carga: el propio aislamiento actúa como rotura de puente térmico. Debajo del bloque aislante, durante la fabricación se coloca con precisión un par deslizante de baja fricción.

El componente deslizante superior es una chapa de acero inoxidable pulida unida a la parte inferior del bloque aislante o a una placa intermedia de distribución de carga.

El componente deslizante inferior es una almohadilla impregnada de PTFE o grafito fijada a la parte superior de la placa base de acero.

Toda la interfaz deslizante está encerrada dentro del cuerpo de soporte, protegida del polvo de la construcción, la arena arrastrada por el viento y la humedad que podrían aumentar la fricción o causar corrosión con el tiempo.

El área de la superficie del deslizamiento y la longitud del recorrido se calculan a partir de los datos del análisis de tensión de la tubería. Agregamos un margen generoso más allá del desplazamiento máximo esperado, de modo que incluso un transitorio inusual no empujará el soporte más allá de su rango diseñado.

Aislamiento que funciona a su temperatura de funcionamiento

El material del bloque aislante se selecciona para las condiciones térmicas específicas de su línea, no se selecciona de un stock único para todos. Nuestras opciones de materiales estándar incluyen:

PIR (poliisocianurato) de alta densidad: para agua helada, salmuera y servicios de frío hasta -50°C.

Vidrio celular: para aplicaciones criogénicas hasta -196°C donde la impermeabilidad a la humedad es crítica.

Silicato de calcio: para vapor, aceite caliente y líneas de proceso hasta 650°C.

Tableros a base de perlita o microporosos: para aplicaciones que requieran una conductividad térmica muy baja a temperaturas extremas.

Cada bloque se mecaniza para que coincida con el diámetro de la tubería y el espesor del aislamiento especificado para el proyecto. Su resistencia a la compresión se verifica frente a la carga completa de la prueba hidráulica, no solo el peso operativo, para evitar aplastamientos durante la puesta en servicio.

Una barrera de vapor que no se interrumpe

El cuerpo metálico de la zapata está fabricado con una brida de sellado integrada. Cuando el personal del sitio instala el aislamiento de la tubería y el revestimiento exterior, llevan la barrera de vapor directamente a esta brida y la sellan con adhesivo o cinta. El resultado es una envoltura continua e inspeccionable que atraviesa directamente la ubicación del soporte: sin espacios, sin parches cortados a mano y sin depender únicamente de la masilla aplicada en el sitio.

Documentación y confiabilidad

Cada soporte de tobogán preaislado se envía con un juego completo de documentación:

Certificados EN 10204 Tipo 3.1 para todas las piezas de acero.

Fichas técnicas de materiales aislantes con valores de conductividad térmica y resistencia a la compresión a temperatura de diseño.

Certificados de coeficiente de fricción de la placa deslizante, verificados mediante pruebas de laboratorio.

Informes dimensionales que confirman el rango de recorrido, el espesor del bloque y las dimensiones de la placa base.

Aplicaciones comunes

Bastidores de tuberías de vapor y condensados ​​en centrales eléctricas e instalaciones industriales.

Líneas de agua helada y refrigeración urbana donde se colocan soportes de toboganes en tramos largos y rectos.

Galerías de tuberías criogénicas donde la contracción térmica exige una superficie de deslizamiento confiable y de baja fricción.

Cualquier sistema de tuberías aisladas donde las placas deslizantes ensambladas en campo ralentizarían la instalación del aislamiento y crearían dificultades de inspección.

¿Por qué Tianshun?

Un soporte deslizante que une o aplasta su aislamiento después de algunos ciclos térmicos no es un soporte deslizante, es una orden de reparación futura. Nuestro enfoque integrado en fábrica elimina la variabilidad del montaje en campo y garantiza que las superficies deslizantes estén alineadas, que el bloque aislante esté completamente soportado y que el equipo de obra pueda ejecutar limpiamente la barrera de vapor. Con más del 70% de soporte comercial y de ingeniería repetido que comienza con sus isométricos, entregamos un producto que funciona de manera predecible desde el primer calentamiento hasta el último.

Preguntas frecuentes

P: ¿Se puede reemplazar la superficie deslizante si se desgasta?

R: Las superficies deslizantes están encerradas y unidas dentro del ensamblaje de fábrica, por lo que el reemplazo en campo no es práctico. Los materiales que utilizamos están clasificados para décadas de movimiento bajo las cargas de diseño y proporcionamos datos de pruebas de fricción con cada pedido.

P: ¿Qué rango de temperatura está cubierto?

R: Desde -196°C (vidrio celular) hasta +650°C (silicato de calcio). Se pueden soportar temperaturas más altas con materiales especiales; comuníquese con nuestro equipo de ingeniería.

P: ¿Cómo se evita que el bloque aislante se corte por la acción deslizante?

R: El plano de deslizamiento está ubicado debajo del bloque de aislamiento y una placa rígida de distribución de carga los separa. El aislamiento sólo experimenta cargas de compresión; Las fuerzas de deslizamiento se transfieren directamente entre las superficies metálicas.

P: ¿Puedo conseguir un soporte deslizante que también guíe la tubería lateralmente?

R: Sí. Podemos agregar placas guía integrales al cuerpo de soporte, lo que permite el movimiento axial y al mismo tiempo restringe el desplazamiento lateral.
