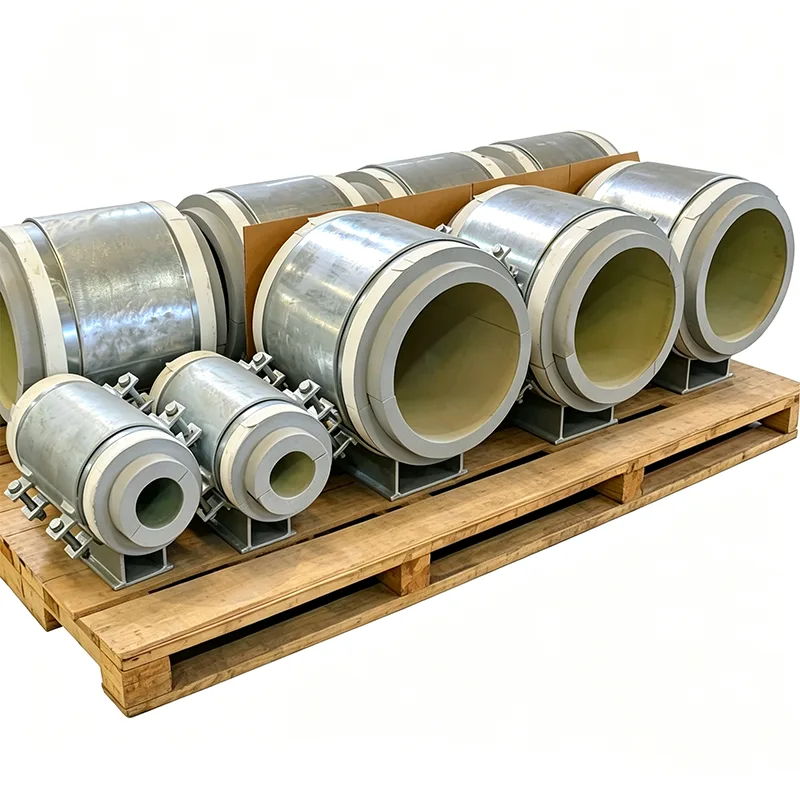

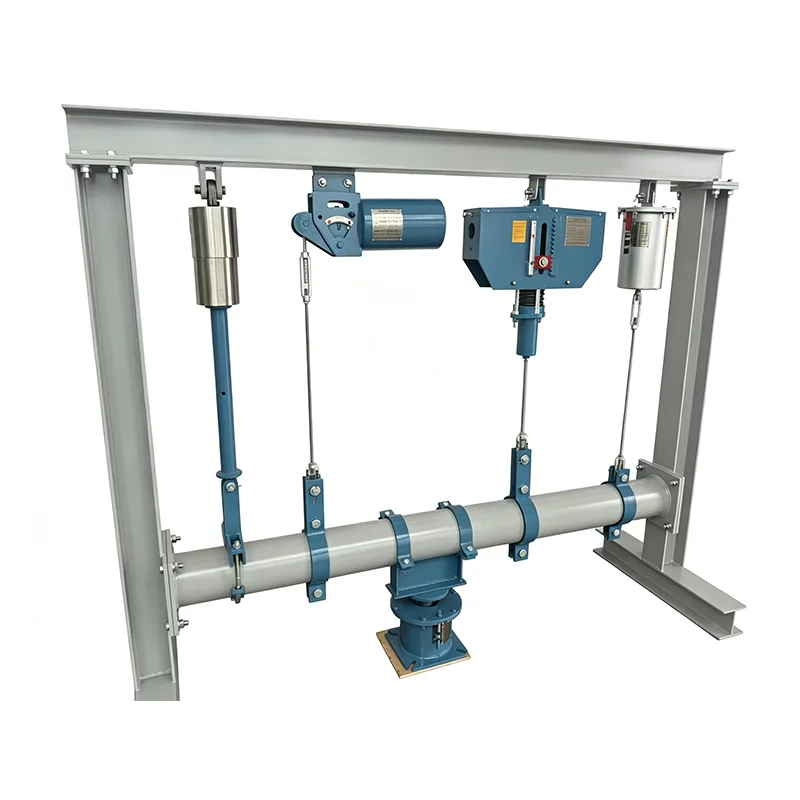

Soportes de tubería preaislados montados en la base

La fabricación de aislamiento en campo alrededor de soportes de tuberías crea puntos débiles en cualquier sistema preaislado. Los soportes para tuberías preaisladas montadas en la base de Yangzhou Tianshun llegan como una única unidad construida en fábrica con un bloque de aislamiento completamente encapsulado, una barrera de vapor integrada y placas deslizantes opcionales, lo que reduce la mano de obra en el sitio, elimina los puentes térmicos y acelera la instalación. Solicite una cotización, envíe su especificación de aislamiento o analice los requisitos de su proyecto.

En un proyecto de tuberías preaisladas (calefacción urbana, redes de refrigeración o líneas industriales de frío y calor), el sistema de aislamiento es tan fuerte como su punto más débil. Las ubicaciones de soporte suelen ser ese punto débil. Fabricar aislamiento en campo alrededor de una zapata de tubería, cortar el material del bloque al tamaño adecuado y sellar la barrera de vapor en posiciones incómodas lleva tiempo, depende en gran medida de la habilidad del instalador y es difícil de inspeccionar adecuadamente una vez colocado el revestimiento.

Los soportes para tuberías preaislados montados en la base eliminan ese trabajo en el sitio. El bloque aislante que soporta carga está adherido de fábrica dentro del cuerpo de soporte metálico y sellado dentro de una camisa continua antes de salir de nuestra planta. El conjunto llega al sitio como una sola unidad lista para instalar: atorníllelo a los cimientos o a la estructura de acero, coloque la tubería y conecte el aislamiento de la tubería adyacente directamente al collar de sellado incorporado en el soporte. Hemos estado fabricando estos soportes en nuestras instalaciones de Yangzhou desde 2012, para proyectos donde la consistencia, la velocidad y el rendimiento del aislamiento a largo plazo no son negociables.

Lo que obtienes en un ensamblaje construido en fábrica

Cada soporte de tubería preaislado montado en la base consta de tres capas integradas:

Una placa base de acero rígido con orificios para pernos de anclaje pretaladrados, dimensionada según sus requisitos de carga estructural y sísmicos.

Un bloque aislante de alta densidad, elegido para la temperatura de funcionamiento, completamente capturado dentro del cuerpo metálico. Para servicios calientes de hasta 140°C, normalmente utilizamos poliuretano de alta densidad (PUR) o poliisocianurato (PIR). Para aplicaciones de agua enfriada y bajo cero, se utiliza vidrio celular de celda cerrada o PIR con clasificación de servicio de baja temperatura.

Un soporte o soporte para tubería que distribuye la carga en el bloque de aislamiento, fijado mecánicamente para evitar la rotación o el levantamiento. El soporte está diseñado con un radio que coincide con el diámetro exterior de la tubería e incluye un revestimiento protector para evitar daños al revestimiento.

Todo el conjunto metálico está galvanizado en caliente de serie, estando disponible acero inoxidable para ambientes corrosivos. Debido a que el bloque aislante está adherido bajo condiciones controladas de fábrica, la trayectoria de la carga de compresión es perfectamente perpendicular y no hay espacios de aire que permitan la pérdida de calor por convección o la migración de humedad con el tiempo.

Sin puentes térmicos, sin fugas de vapor

La característica distintiva de este soporte es que la placa base de acero y el soporte para tubos nunca se tocan. El bloque aislante soporta todo el peso de la tubería y actúa como rotura de puente térmico. En una tubería fría, eso significa que no se forma escarcha en la placa base ni en el acero estructural debajo de ella. En una tubería caliente, significa que no se pierde calor hacia los cimientos.

Para la barrera de vapor, fabricamos el soporte con una brida metálica de sellado integrada en todo el perímetro. La cubierta aislante de la tubería aplicada en el sitio, ya sea una lámina de metal enrollada en espiral o una funda termorretráctil, se apoya contra esta brida y se sella con adhesivo o cinta, creando un sello de vapor continuo e inspeccionable. También cortamos previamente el aislamiento secundario alrededor del cuerpo de soporte para que el personal de obra no tenga que modificar los segmentos de aislamiento sobre la marcha.

Cuando el movimiento debe ocurrir en el soporte

En muchas líneas preaisladas, la tubería debe deslizarse a través del soporte a medida que se expande y contrae. Podemos integrar una superficie deslizante de baja fricción en el soporte montado en la base sin comprometer el aislamiento. Se adhiere una lámina de acero inoxidable pulido a la parte inferior del bloque aislante, junto con una almohadilla de PTFE o grafito en la parte superior de la placa base. Todo el conjunto deslizante está encerrado dentro del cuerpo de soporte sellado, por lo que ni el polvo ni la humedad pueden llegar a las superficies deslizantes. El rango de movimiento de diseño se calcula para coincidir con su análisis de tensión de la tubería, con un generoso margen de seguridad.

Documentación que coincida con la calidad del producto.

Cada pedido de soporte preaislado de Tianshun incluye:

Certificados de materiales EN 10204 Tipo 3.1 para todo el acero estructural y pernos.

Hojas de datos de materiales de aislamiento que enumeran la conductividad térmica, la resistencia a la compresión y la permeabilidad al vapor de agua a la temperatura de diseño.

Informes de inspección dimensional que confirman el espesor del bloque, las dimensiones de la placa base y la altura general y alineación del conjunto.

Registros de producción en fábrica que muestran las condiciones ambientales durante la unión y el curado, que son fundamentales para la integridad de la adhesión a largo plazo.

Aplicaciones típicas

Redes urbanas de calefacción y refrigeración, donde los sistemas de tuberías unidas preaisladas son estándar

Portatubos preaislados enterrados y aéreos en plantas industriales

Tuberías criogénicas y de GNL donde una barrera de vapor sellada de fábrica reduce significativamente los retrasos en la puesta en servicio

Instalaciones alimentarias y farmacéuticas que requieren superficies de soporte higiénicas y limpiables.

Cualquier proyecto en el que reducir la mano de obra de aislamiento en el sitio sea un costo y un beneficio de cronograma mensurables.

¿Por qué elegir Tianshun para soportes preaislados?

No tratamos el aislamiento como una idea de último momento y no simplemente metemos un bloque en un zapato estándar. Nuestro equipo de ingeniería interno toma los tamaños de sus tuberías, las especificaciones de aislamiento y las cargas estructurales, y configura cada soporte de modo que el bloque de aislamiento funcione dentro de su tensión de compresión permitida, el personal del sitio pueda ejecutar la barrera de vapor sin improvisación y la placa base coincida con su disposición de acero civil o estructural. Este enfoque de diseño primero, combinado con nuestros 14 años de experiencia y una tasa de pedidos repetidos superior al 70 %, garantiza que obtenga un soporte que mantenga el calor donde pertenece y la condensación fuera.

Preguntas frecuentes

P: ¿Se puede reemplazar el bloque aislante si está dañado?

R: Está adherido y encapsulado, lo que hace que el reemplazo en el campo no sea práctico. Recomendamos pedir un conjunto de repuesto para ubicaciones críticas. El robusto cuerpo de acero minimiza el riesgo de daños durante la manipulación.

P: ¿Qué rango de temperatura cubren estos soportes?

R: De -196 °C a +140 °C para combinaciones estándar de PIR/vidrio celular. Para temperaturas más altas, se pueden utilizar bloques de silicato de calcio.

P: ¿Necesito proporcionar mi propia placa deslizante?

R: No. Podemos integrar la placa deslizante durante la fabricación y la superficie deslizante permanece sellada dentro del cuerpo de soporte.

P: ¿Cómo sello el aislamiento de la tubería a su soporte?

R: Proporcionamos un collar de sellado metálico alrededor del soporte. El equipo de su sitio simplemente une la cubierta aislante de la tubería hasta este collar y lo sella con cinta adhesiva o masilla estándar del sitio.

P: ¿Qué estándares se aplican?

R: Fabricación de acero según MSS SP-58/69. Los bloques aislantes cumplen con la norma EN 14305 (vidrio celular) o EN 13165 (PUR/PIR). También podemos cumplir códigos de proyectos específicos como EN 253 para tuberías de calefacción urbana.
