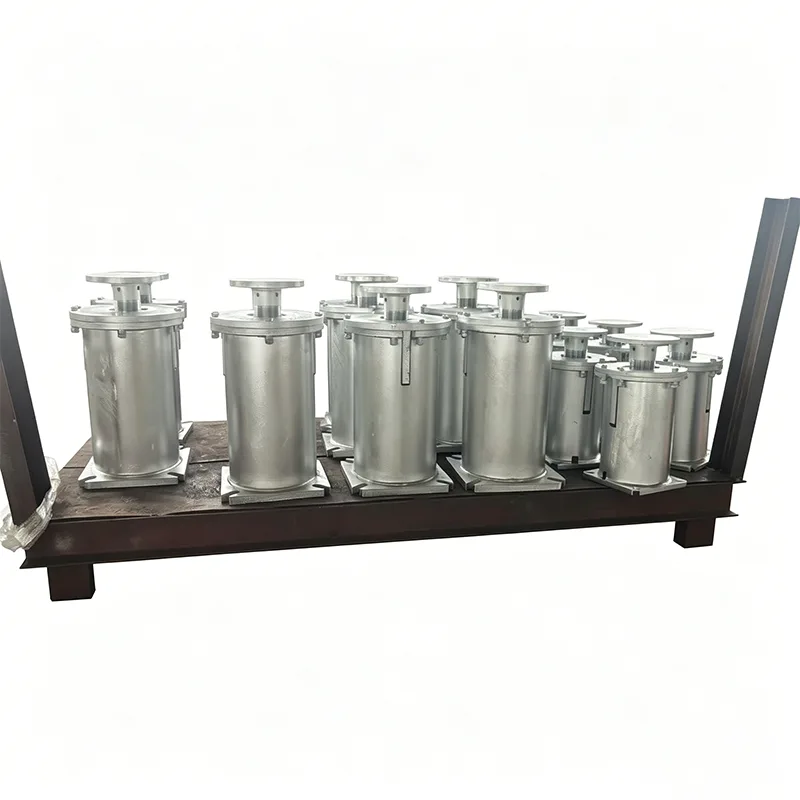

Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada en 2012, fabrica una gama completa de productos en estricta conformidad con el estándar HG/T 20644 Soportes y suspensiones de resorte variables. El soporte de resorte variable tipo F es el producto de soporte tipo base de la serie estándar, especialmente diseñado para soporte inferior de tuberías. Se utiliza ampliamente en sistemas de tuberías de desplazamiento pequeño y mediano en industrias energéticas, petroquímicas, metalúrgicas y otras, y es uno de los modelos de resorte variable más utilizados en ingeniería.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |

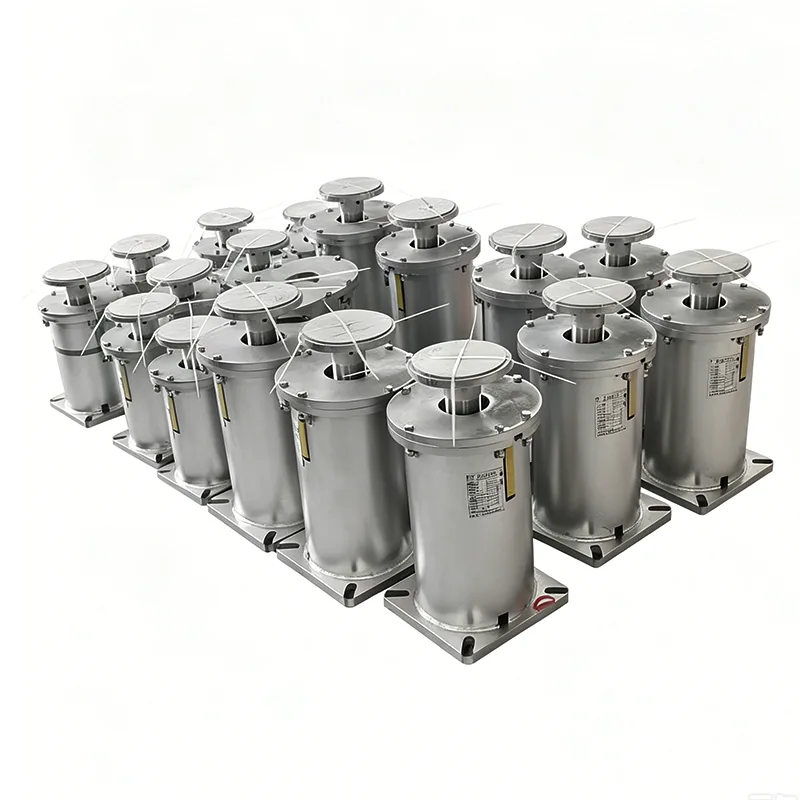

El soporte de resorte variable tipo F adopta una estructura de caja vertical, compuesta por las siguientes partes:
▶ Placa base: placa base de soporte ancha, conectada a la base
▶ Cilindro de resorte: resorte de compresión helicoidal cilíndrico incorporado
▶ Placa superior: placa de carga, conectada al soporte de tubería
▶ Placa indicadora de desplazamiento: marcada con posiciones de estado frío y caliente
▶ Perno de bloqueo: bloqueado durante el transporte y la instalación
▶ Perno de ajuste de altura: ajuste preciso de la carga in situ
Totalmente compatible con el estándar HG/T 20644, intercambiable con productos de otros fabricantes.
Series de carga y desplazamiento estandarizadas, convenientes para la selección del instituto de diseño
Dimensiones de instalación unificadas, convenientes para adquisiciones de ingeniería
Resorte precomprimido según carga de diseño, bloqueado en posición de estado frío
Solo es necesario quitar los pernos de bloqueo después de la instalación en el sitio para ponerlos en uso.
No es necesario ajustar la compresión del resorte en el sitio
Diseño vertical, superficie reducida
Altura total 200-400 mm, adecuada para ocasiones con espacio limitado
Centro de gravedad bajo, buena estabilidad.
El conjunto de resorte se puede extraer y reemplazar por separado
Indicación clara de desplazamiento durante la inspección.
Sin piezas de desgaste, diseño sin mantenimiento
|
Serie de desplazamiento |
Rango de carga |
Número de primavera |
Rango de rigidez |
Altura del cuerpo |
Tamaño de la placa base |
|
desplazamiento de 30 mm |
0,2kN ~ 22kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170×120mm |
|
desplazamiento de 60 mm |
0,2 kN ~ 42 kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170×120mm |
|
desplazamiento de 90 mm |
0,5kN ~ 65kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315 mm |
215×160mm |
|
Desplazamiento de 120 mm. |
0,5kN ~ 90kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365 mm |
215×160mm |
Estándar de ejecución: HG/T 20644-2024 Tasa de cambio de carga: ≤25 % (requisito estándar) Material del resorte: acero para resortes 50 CrVA Material de la carcasa: Q235B Tratamiento anticorrosión: eliminación de óxido con chorro de arena + imprimación epóxica rica en zinc + capa superior

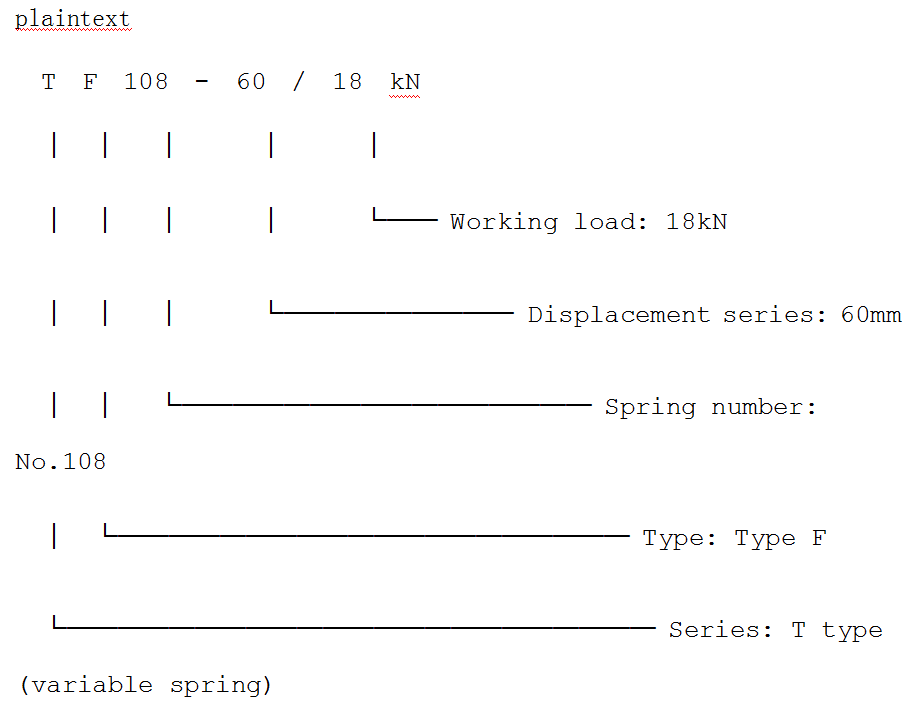

Ejemplo de codificación de modelo estándar de soporte de resorte variable tipo F:
▶ Carga de trabajo de la tubería (kN)
▶ Desplazamiento térmico vertical de la tubería (mm)
▶ Dirección de desplazamiento (arriba/abajo)
▶ Grado de corrosión ambiental
Nuestro equipo profesional puede proporcionar directamente modelos precisos de productos Tipo F según los parámetros de tubería que usted proporcione.
▶ Carga de trabajo de la tubería: 15 kN
▶ Desplazamiento térmico hacia arriba de la tubería: 40 mm
1. Determinar la serie de desplazamiento: desplazamiento de 40 mm, seleccionar serie de 60 mm (margen de reserva)
2.Calcule la carga en estado caliente: desplazamiento hacia arriba, liberaciones de resorte, disminución de la carga
3.Compruebe la tabla de rigidez del resorte: seleccione el resorte No.106, rigidez 0,25 kN/mm
4.Calcule el cambio de carga: 40 mm × 0,25 kN/mm = cambio de 10 kN
5.Verificar tasa de cambio: 10kN / 15kN = 6,7% ≤ 25%, cumpliendo con los requisitos
La selección del soporte de resorte variable tipo F parece complicada, pero en realidad sigue los estándares. Brindamos un servicio de selección gratuito: solo necesita proporcionar los parámetros de la tubería y le proporcionaremos modelos precisos.
|
Escenario de aplicación |
Características de las condiciones de trabajo |
¿Por qué elegir el tipo F? |
|
Tuberías de capa inferior en galerías de tuberías. |
Tuberías de capa más baja, sin puntos de elevación arriba |
Soporte hacia arriba desde el piso de la galería de tuberías |
|
Tuberías en plataformas de equipos. |
Dispuestos sobre plataformas de estructura de acero. |
Descanse directamente sobre vigas de acero de la plataforma. |
|
Tuberías de entrada y salida de bombas. |
Desplazamiento ≤50 mm, carga estable |
Modelo estándar, bajo costo. |
|
Tuberías de agua circulantes |
Temperatura normal, pequeño desplazamiento. |
El resorte variable cumple plenamente los requisitos |
|
Tuberías de aire comprimido |
Presión estable, pequeño cambio de temperatura. |
El tipo F tiene el rendimiento de costos más alto |
|
Tuberías de vapor auxiliares |
Temperatura media, desplazamiento ≤50 mm |
El resorte variable cumple con los requisitos |
|
Tuberías de disolventes químicos |
Temperatura normal, sin grandes fluctuaciones de temperatura. |
El tipo estándar F es universal |
Inspección especial de resortes: prueba de carga del 100 % para cada resorte, curva de rigidez récord
Configuración de precompresión: comprimido con precisión a la posición de estado frío según los requisitos del pedido, bloqueado
Calibración de la indicación de desplazamiento: posición de la placa indicadora con una precisión de ±1 mm
Tratamiento anticorrosión: chorro de arena de grado Sa2.5, espesor de revestimiento ≥80μm
Inspección de apariencia: inspección integral de soldaduras, dimensiones y marcas.
Stock disponible: modelos comunes (TF030-TF120, cilindrada 30/60/90) en stock
Entrega rápida: pedidos en stock enviados en 3 días, pedidos personalizados entre 7 y 10 días
Precio al por mayor: precio escalonado para adquisiciones al por mayor de ingeniería
Documentación completa: cada lote de productos viene con certificado de calificación, informe de prueba de resorte e instrucciones de instalación.
Selección gratuita: ingenieros profesionales proporcionan cálculos de selección para garantizar un modelo preciso
Disposición de planos: proporcione dibujos de dimensiones de instalación estándar para cooperar con el diseño.
Soporte técnico: Responda diversas preguntas sobre instalación, puesta en marcha y uso.
Garantía de calidad: garantía del producto de 2 años, reemplazo gratuito por daños no humanos
Respuesta de emergencia: proporcione soluciones a los problemas in situ en un plazo de 24 horas
Piezas de repuesto: Conjuntos de resortes originales, pernos y otras piezas de desgaste.
El soporte de resorte variable tipo F es un producto general estándar en la industria química y también el modelo de resorte variable más utilizado en ingeniería. Nos hemos centrado en la producción en serie estándar durante 14 años, con una calidad de producto estable y entrega oportuna, y hemos atendido proyectos de ingeniería en más de 40 países de todo el mundo. Elija el tipo F estándar, elija confiabilidad y conveniencia.
