Los sistemas de tuberías en plantas petroquímicas operan a largo plazo en ambientes de alta temperatura, alta presión, altamente corrosivos e inflamables/explosivos, y requieren de 3 a 5 años de operación continua e ininterrumpida. En tales condiciones, los soportes de resorte industriales comunes son propensos a fracturarse por fatiga del resorte, perforación por corrosión de la carcasa y conexiones sueltas. Estos problemas no solo provocan la concentración de tensiones en las tuberías, lo que provoca fugas de medios, sino que también pueden provocar paradas no planificadas de las plantas, lo que genera pérdidas económicas de decenas de millones de yuanes.
Para abordar estos riesgos específicos de la industria, hemos desarrollado el soporte de resorte variable petroquímico, que está completamente adaptado a los estrictos requisitos de la industria petroquímica, desde materiales y estructura hasta procesos de fabricación.

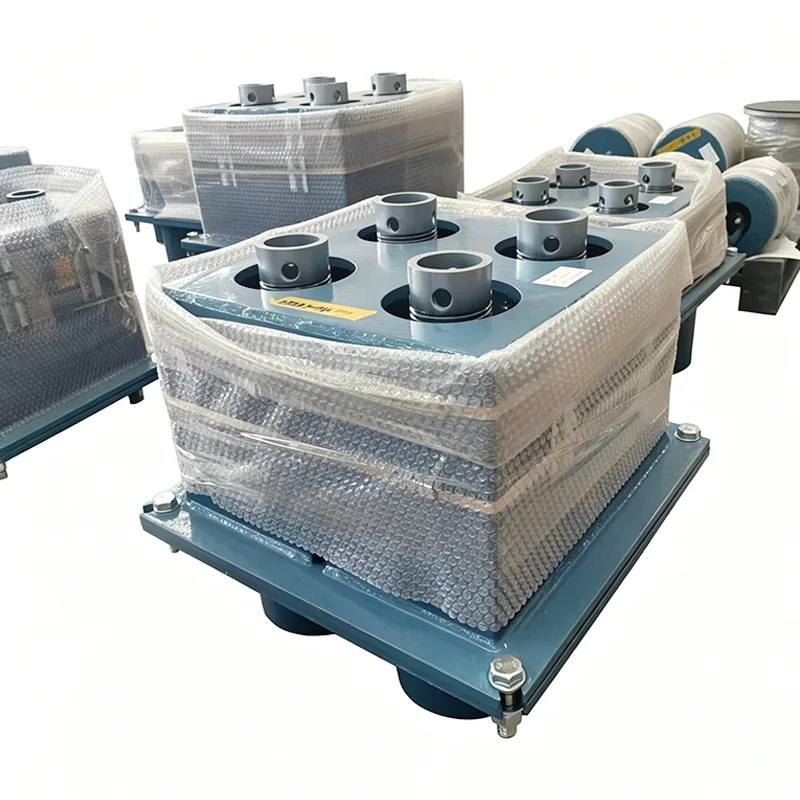

El Soporte de Resorte Variable Petroquímico es un producto de soporte elástico para tuberías diseñado exclusivamente para plantas petroquímicas. Absorbe el desplazamiento vertical causado por la expansión y contracción térmica de la tubería a través de la deformación elástica de los resortes, mientras transmite uniformemente las cargas de la tubería a las estructuras civiles.
Yangzhou Tianshun Pipeline ingresó al campo de soporte de oleoductos petroquímicos en 2012. Durante los últimos 14 años, hemos suministrado más de 1,2 millones de conjuntos de productos a más de 280 proyectos de refinación, etileno y GNL en todo el mundo, y el rendimiento del producto se ha verificado mediante condiciones de trabajo reales durante hasta 12 años.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |
Con base en el grado de corrosión y los requisitos de temperatura de las diferentes condiciones de trabajo, hemos establecido un sistema de materiales graduados para soportes de resorte variables petroquímicos para evitar un exceso de ingeniería o un rendimiento insuficiente:
▶ Grado básico: carcasa Q345B + resorte 60Si2MnA, adecuado para tuberías de servicios públicos a temperatura normal sin corrosión fuerte.
▶ Grado avanzado: carcasa de acero inoxidable 304 + resorte 50CrVA con tratamiento de galvanizado en caliente, adecuado para corrosión media y tuberías de proceso por debajo de 300 ℃
▶ Grado especial: carcasa 316L / Hastelloy + resorte de aleación de alta temperatura a base de níquel, adecuado para corrosión fuerte, condiciones de alta temperatura de 550 ℃ o baja temperatura de -196 ℃
Todos los productos adoptan procesos de producción CNC estandarizados, con 100% de trazabilidad para los procedimientos principales:
▶ Enrollado de resorte: utilizando máquinas de resorte CNC importadas de Alemania, los errores de diámetro y paso del resorte se controlan dentro de 0,1 mm.
▶ Tratamiento térmico: adopción de enfriamiento al vacío + tres procesos de revenido para eliminar completamente la tensión interna del resorte, mejorando la resistencia a la fatiga en un 60 %.
▶ Soldadura: mediante soldadura por arco de argón, con pruebas 100 % penetrantes en las soldaduras para garantizar que no haya porosidad, grietas u otros defectos.
▶ Tratamiento de superficie: Tres procesos de desoxidación con chorro de arena + imprimación epoxi rica en zinc + capa superior de fluorocarbono, con un espesor total de recubrimiento ≥120μm
|
Dimensión de comparación |
Soporte de resorte variable de uso general |
Soporte de resorte variable petroquímico |
|
Vida anticorrosión |
Pintura normal, 1-2 años. |
Anticorrosión de tres capas, ≥10 años |
|
Rendimiento a prueba de explosiones |
Sin diseño a prueba de explosiones |
Cumple con los estándares ATEX a prueba de explosiones, sin riesgo de chispas |
|
Cobertura de inspección |
Inspección de muestreo, tasa de muestreo del 5% |
Inspección 100% completa, cada unidad viene con informe de prueba |
|
Vida fatigada |
50.000-80.000 ciclos |
≥150.000 ciclos, cumpliendo con los requisitos de operación a largo plazo |
|
Selección de materiales |
Material de acero al carbono único |
Sistema de materiales de tres niveles, adaptado exactamente a las condiciones de trabajo |
Los soportes de resorte variable petroquímicos se utilizan ampliamente en instalaciones clave a lo largo de la cadena de la industria petroquímica:
▶ Oleoductos de transmisión de petróleo crudo y productos derivados en unidades de destilación atmosférica y al vacío.
▶ Petróleo y gas de reacción, tuberías de circulación de catalizadores en unidades de craqueo catalítico fluido
▶ Tuberías de gas de craqueo de alta temperatura y etileno de baja temperatura en unidades de craqueo de etileno
▶ Oleoductos de alta presión para hidrógeno y productos petrolíferos en unidades de hidrorefinación
▶ Gas natural licuado y gasoductos BOG en terminales de GNL
▶ Tuberías de entrada/salida y contraincendios en parques de tanques de aceite de producto
Hemos establecido un sistema de calidad de circuito cerrado desde el diseño hasta el servicio posventa para garantizar que cada soporte de resorte variable petroquímico cumpla con los más altos estándares de seguridad de la industria petroquímica:
▶ Control de diseño: mediante el uso del software CAE para el análisis de tensiones y la optimización estructural, todos los esquemas de diseño se someten a una revisión de tres niveles.
▶ Control de materia prima: todo el acero proviene de acerías líderes como Baosteel y Angang, y cada lote se somete a análisis espectral y pruebas de propiedades mecánicas.
▶ Control de producción: se establecen puntos de control de calidad para los procesos clave, con inspectores de calidad a tiempo completo monitoreando y registrando durante todo el proceso.
▶ Control previo al envío: cada unidad se somete a pruebas de carga de carrera completa y calibración de desplazamiento, y se emiten informes de materiales, informes de pruebas y certificados de conformidad.
▶ Control posventa: período de garantía de 12 meses con reparación o sustitución gratuita de productos defectuosos y soporte técnico de por vida
Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y todos los productos cumplen con los estándares internacionales, incluidos CE, API y ATEX.
▶ Evaluación gratuita de las condiciones de trabajo y cálculo de selección: proporciona análisis de tensión profesional y soluciones de selección de soporte/suspensión basadas en los parámetros de la tubería y las condiciones de trabajo.
▶ Personalización de productos no estándar: servicios de diseño uno a uno para requisitos especiales de carga, desplazamiento o espacio de instalación.
▶ Guía de instalación in situ: envío de ingenieros certificados para guiar la instalación y puesta en servicio in situ
▶ Servicio de inspección regular: prestación de servicios de inspección y mantenimiento trimestrales para clientes de cooperación anual
▶ Respuesta de repuestos de emergencia: establecer un almacén de repuestos exclusivo para garantizar que los repuestos de emergencia se envíen dentro de las 24 horas
P: ¿Se pueden personalizar sus soportes de resorte variables petroquímicos con materiales especiales?
R: Sí. Además del sistema de materiales estándar de tres niveles, podemos ofrecer personalizaciones con aleaciones especiales como Hastelloy C276, Monel 400 e Inconel 625 para adaptarnos a condiciones extremas como corrosión fuerte y temperaturas ultraaltas. El plazo de entrega para productos de materiales especiales suele ser de 45 a 60 días; consulte con nuestro equipo de ventas para obtener más detalles.
P: ¿Puede este producto cumplir con el requisito de operación continua e ininterrumpida de 3 a 5 años de las plantas petroquímicas?
R: Sí. Nuestros soportes de resorte variables petroquímicos han superado 150 000 ciclos de fatiga y han funcionado continuamente durante hasta 12 años sin fallas en condiciones de trabajo reales. Todos los productos adoptan una estructura dual antiaflojamiento y un diseño completamente sellado, lo que previene eficazmente el aflojamiento y la corrosión durante la operación, cumpliendo plenamente con los requisitos de operación a largo plazo.
P: ¿Qué documentos de inspección se incluyen con cada producto en el momento del envío?
R: Cada producto viene con documentos completos de certificación de calidad, que incluyen: Certificado de prueba de materia prima (MTC EN 10204 3.1), Informe de prueba de carga de resorte, Informe de inspección dimensional y Certificado de conformidad del producto. Si se requiere una inspección de terceros por parte de SGS, BV, TUV u otras instituciones, podemos organizarla con anticipación y emitir los informes correspondientes.
