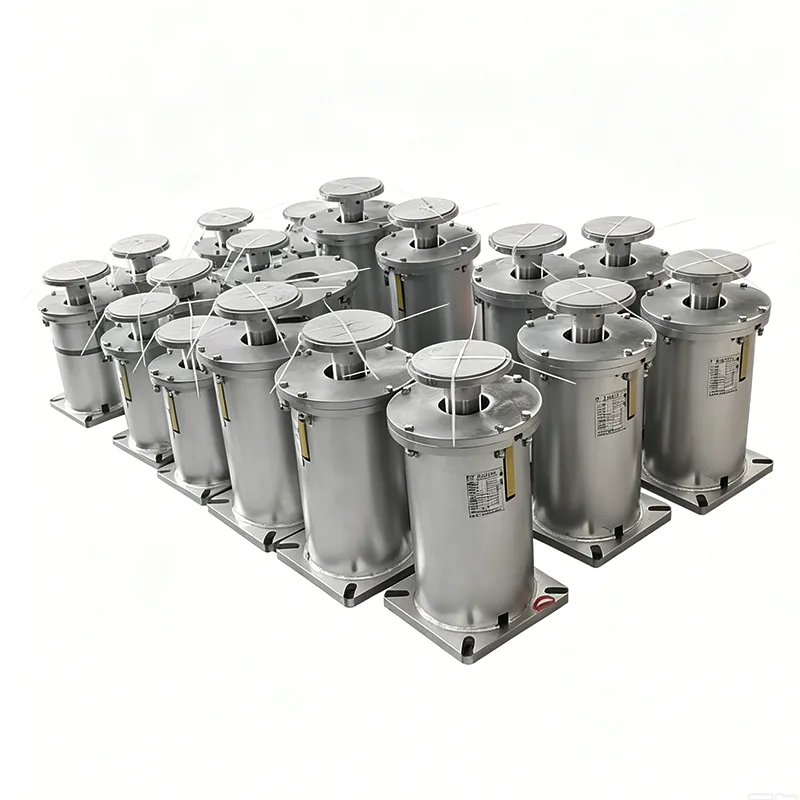

El soporte de resorte variable para tuberías es un dispositivo de soporte elástico exclusivo diseñado para soportar el desplazamiento vertical de las tuberías. Proporciona una fuerza de soporte ajustable dentro del rango de desplazamiento permitido aprovechando la rigidez inherente de los resortes. Cuando las tuberías se mueven hacia arriba y hacia abajo debido a la fluctuación de temperatura, el flujo del medio o la vibración del equipo, el soporte regula automáticamente la fuerza del rodamiento, evitando eficazmente la concentración de tensión en la tubería y daños a las conexiones del equipo.
Yangzhou Tianshun Piping se dedica a la producción de este producto desde 2012. Hasta ahora, hemos suministrado más de 800.000 juegos a más de 300 proyectos industriales en todo el mundo y el rendimiento del producto ha sido completamente validado mediante operaciones in situ a largo plazo.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |
Diseñado de acuerdo con la ley de Hooke, la deflexión del resorte es directamente proporcional a la carga aplicada. Cuando la tubería se mueve hacia arriba, la compresión del resorte disminuye y la fuerza de soporte se reduce en consecuencia. Cuando la tubería se mueve hacia abajo, la compresión del resorte aumenta, lo que genera una mayor fuerza de soporte. Esta característica permite que el soporte se adapte a los cambios dinámicos de las tuberías operativas y mantenga el equilibrio de tensiones de todo el sistema de tuberías.
Los productos estándar constan de los siguientes componentes clave:
▶ Resorte helicoidal cilíndrico: Fabricado en aleación de acero para resortes y sujeto a rigurosos tratamientos térmicos y de estabilización.
▶ Placas de conexión superior e inferior: se utilizan para conectar tuberías y estructuras de edificios, con modos de instalación flexibles que se adaptan a las condiciones del sitio.
▶ Placa indicadora de carga: muestra la carga del resorte y el desplazamiento de la tubería en tiempo real.
▶ Dispositivo de bloqueo: asegura la posición del resorte después de la instalación y puesta en servicio para evitar deformaciones durante el transporte y el montaje en el sitio.
▶ Carcasa protectora: bloquea la entrada de polvo, agua de lluvia y medios corrosivos, para prolongar la vida útil del resorte.
▶ Tasa de variación de carga controlable: la tasa de variación de carga de diseño se mantiene dentro del 25 %, lo que garantiza una distribución uniforme de la fuerza en todo el sistema de tuberías.
▶ Amplia selección de especificaciones: Equipado con 12 clases de carga y 5 tamaños de desplazamiento, cubriendo las demandas de la mayoría de las aplicaciones de tuberías industriales.
▶ Calibración de precarga: preajustada a la carga especificada según los requisitos del cliente antes de la entrega, lista para su uso directo después de la instalación en el sitio.
▶ Estructura antiaflojamiento: todas las piezas de conexión están equipadas con tuercas y arandelas de seguridad para evitar que se aflojen durante el funcionamiento.
▶ Construcción modular: los componentes principales son intercambiables para facilitar el mantenimiento y la sustitución in situ.
▶ Gran adaptabilidad ambiental: se pueden seleccionar materiales y tratamientos de superficie que combinen para adaptarse a diversas condiciones de trabajo.
|
Artículos de comparación |
Soporte de resorte variable para tubería |
Soporte de tubería rígida |
Soporte de resorte constante |
|
Capacidad de compensación de desplazamiento |
Compensa el desplazamiento vertical de 50 a 200 mm |
Sin compensación por desplazamiento |
Compensa el desplazamiento vertical de 50 a 400 mm |
|
Tasa de variación de carga |
≤ 25% |
La carga cambia bruscamente con el desplazamiento. |
≤ 5% |
|
Condiciones de trabajo aplicables |
Tuberías con desplazamiento térmico general. |
Tuberías con desplazamiento mínimo o nulo |
Tuberías de gran desplazamiento o sensibles a la variación de carga |
|
Complejidad estructural |
Medio |
Simple |
Complejo |
|
Costo de fabricación |
Medio |
Bajo |
Alto |
|
Dificultad de instalación y mantenimiento |
Bajo |
Bajo |
Alto |
El soporte de resorte variable para tuberías se usa ampliamente en diversos sistemas de tuberías industriales sujetos a cambios de temperatura, especialmente ideal para las siguientes aplicaciones:
▶ Tuberías de vapor, tuberías de agua de alimentación y tuberías de condensado en centrales térmicas
▶ Tuberías de proceso y tuberías de conexión de equipos de intercambio de calor en plantas petroquímicas
▶ Estaciones compresoras y cámaras de válvulas de gasoductos de gas natural de larga distancia
▶ Conductos principales y secundarios de redes de calefacción central urbana
▶ Tuberías de transporte de lodos en plantas de tratamiento de aguas residuales
▶ Sistemas de tuberías en barcos y plataformas marinas
Contamos con modernas líneas de producción para soportes de resortes variables, equipadas con instalaciones profesionales que incluyen máquinas enrolladoras de resortes CNC, máquinas de prueba de resortes, espectrómetros e instrumentos de prueba no destructivos. Todos los productos se fabrican bajo estrictos procedimientos de control de calidad:
1.Inspección de materia prima entrante: se realizan análisis de composición química y pruebas de propiedades mecánicas para cada lote de acero; Los materiales no calificados se rechazan estrictamente.
2.Control de fabricación de resortes: los resortes se enrollan mediante equipos CNC para garantizar dimensiones y precisión exactas.
3.Pruebas de rendimiento del resorte: cada resorte se somete a 3 pruebas de compresión completa y pruebas de carga para garantizar un rendimiento estable.
4. Inspección del ensamblaje terminado: se llevan a cabo controles dimensionales, calibración de carga e inspección visual de los productos ensamblados.
5.Inspección final previa a la entrega: la inspección por muestreo se implementa de acuerdo con los estándares nacionales y solo se permite la entrega de productos calificados.
Nuestro sistema de gestión de calidad ha obtenido la certificación ISO 9001:2015 y todos los productos cumplen con estándares internacionales como CE y API.
Brindamos orientación de selección profesional para ayudar a los clientes a elegir los productos más adecuados. Simplemente proporciónenos los parámetros de la tubería, la temperatura de funcionamiento, el desplazamiento, el espacio de instalación y otra información relevante, y nuestros ingenieros calcularán y recomendarán el modelo y las especificaciones óptimos del soporte de resorte variable para tuberías.
También ofrecemos una gama completa de servicios de soporte de la siguiente manera:
▶ Personalización no estándar: productos diseñados y fabricados a medida para requisitos especiales de carga, desplazamiento o espacio de instalación limitado.
▶ Servicio técnico in situ: se pueden enviar ingenieros profesionales para guiar la instalación y puesta en marcha in situ.
▶ Servicio de garantía: todos los productos vienen con una garantía de 12 meses. Los productos defectuosos serán reparados o reemplazados sin cargo dentro del período de garantía.
▶ Suministro de repuestos a largo plazo: se mantiene un inventario completo de repuestos para brindar una respuesta rápida a las demandas de repuestos de los clientes.
Comuníquese con nuestro equipo de ventas para obtener más detalles y cotizaciones de soporte de resorte variable para tuberías.
