Colgador de resorte industrial

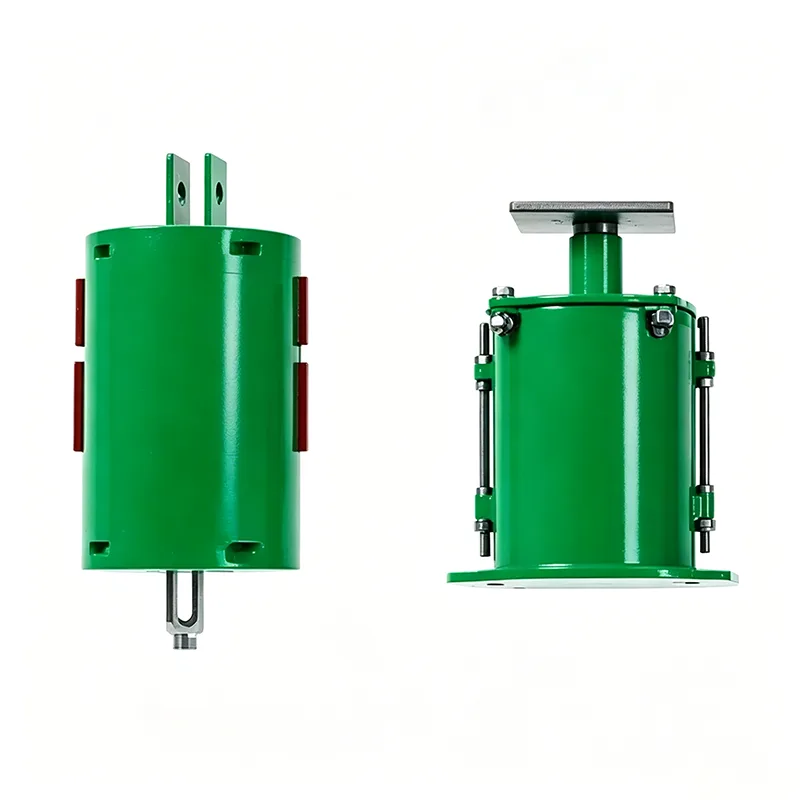

Industrial Spring Hanger es un dispositivo de soporte dedicado para sistemas de tuberías industriales. Está diseñado para soportar el peso muerto de las tuberías, compensar el desplazamiento causado por la expansión y contracción térmica y aislar la vibración mecánica. Desde 2012, Yangzhou Tianshun Piping se ha centrado en la I+D y la fabricación de dichos productos. En los últimos 14 años, hemos producido más de 500.000 juegos, que se adoptan ampliamente en proyectos industriales de alto nivel en todo el mundo. Nuestros productos se fabrican en estricta conformidad con los estándares internacionales y ofrecen soluciones estándar y personalizadas para adaptarse a diversas condiciones de trabajo.

Esta figura muestra la curva de rendimiento de carga-desplazamiento de un soporte/suspensión de resorte variable, incluidos parámetros clave de carga y desplazamiento para verificar la precisión de carga y la confiabilidad operativa del producto.

Cada unidad está sujeta a calibración de carga y pruebas de rendimiento antes del envío. La desviación de la carga de configuración se controla dentro de ±5 %, cumpliendo con la norma internacional ANSI/MSS‑SP‑58‑2018 y NB/T47039‑2013.

Los productos cumplen con los requisitos técnicos para sistemas de tuberías industriales, petroquímicos y de energía. Según MSS‑SP‑58‑2018, la variabilidad de carga máxima permitida para unidades de resorte variables no debe exceder el 25 % de la carga caliente operativa dentro del recorrido de trabajo completo.

Principio de funcionamiento

Aprovechando las propiedades elásticas de los resortes, Industrial Spring Hanger mantiene una fuerza de soporte constante cuando las tuberías producen un desplazamiento vertical. Cuando las tuberías se expanden o contraen debido a cambios de temperatura, los resortes se estiran y comprimen en consecuencia. Esto garantiza que las cargas de las tuberías se transmitan uniformemente a las estructuras del edificio, evitando la ruptura de las tuberías y daños al equipo resultantes de la concentración de tensiones causadas por restricciones rígidas. Mientras tanto, el efecto amortiguador de los resortes absorbe eficazmente las vibraciones generadas por bombas, compresores y otros equipos, y reduce la transmisión de ruido.

Especificaciones técnicas del producto

Tabla de especificaciones de suspensión de resorte variable	Ejemplo
Tipo de suspensión/Configuración	Tipo A, B, C, D, E, F, G
Tamaño del resorte / No.	N° 0 - N° 22
Rango de viaje	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Carga operativa	0,2 kN - 400 kN
Carga instalada (carga fría)	kN/kgf
Carga operativa (carga caliente)	kN/kgf
Dirección del movimiento	Hacia arriba / hacia abajo
Variabilidad (%)	≤ 25% (Estándar)
Tratamiento superficial	Galvanizado en caliente/pintado
Material de la carcasa	Acero al carbono (Q235/Q355)

Características principales

▶  Alta precisión de carga: cada unidad está calibrada en carga antes de la entrega, con un error de carga controlado dentro de ±5 %.

▶  Excelente resistencia a la fatiga: todos los resortes han pasado pruebas de fatiga de 100.000 ciclos sin deformación ni fractura permanentes.

▶  Alto factor de seguridad: el factor de seguridad de diseño no es inferior a 1,5, lo que garantiza un rendimiento confiable en condiciones de trabajo extremas.

▶  Rendimiento anticorrosión superior: acabado con galvanizado en caliente o revestimiento epoxi rico en zinc, adecuado para ambientes corrosivos como zonas costeras y plantas químicas.

▶  Monitoreo visual: equipado con escalas de desplazamiento claras para una fácil instalación en el sitio e inspección operativa.

Comparación de rendimiento

Artículos de comparación	Productos ordinarios en el mercado	Colgador de resorte industrial Tianshun
Material del resorte	Acero al carbono ordinario	Acero para muelles 60Si2MnA / 50CrVA
Proceso de tratamiento térmico	enfriamiento simple	Tratamiento térmico en tres etapas (Enfriamiento + Revenido + Tratamiento de estabilización)
Tolerancia de carga	±10% ~ ±15%	Dentro de ±5%
Vida fatigada	30.000 ciclos	Más de 100.000 ciclos
Tratamiento superficial	Recubrimiento de pintura ordinaria	Galvanizado en caliente / Imprimación + acabado epoxi rico en zinc
Estándar de inspección	Inspección de muestreo	100% inspección completa

Escenarios de aplicación

El colgador de resorte industrial es aplicable a todos los sistemas de tuberías industriales sujetos a fluctuaciones de temperatura y vibraciones. Funciona excepcionalmente bien en los siguientes escenarios:

▶  Tuberías de proceso de alta temperatura y alta presión para unidades de refinación de petróleo

▶  Principales tuberías de vapor y tuberías de agua de alimentación de centrales eléctricas

▶  Tuberías criogénicas en terminales receptoras de GNL y plantas de gasificación

▶  Tuberías que transportan medios corrosivos en fábricas químicas y farmacéuticas

▶  Principales conducciones troncales de las redes de calefacción central urbana

▶  Conductos de gas y oxígeno en plantas metalúrgicas siderúrgicas

Sistema de Garantía de Calidad

Cada producto se somete a pruebas internas exhaustivas antes del envío

Cubiertas de pruebas internas

Inspección dimensional y visual, PMI (Identificación positiva de materiales), pruebas de dureza, pruebas no destructivas MT/PT (cuando corresponda), pruebas de carga de resorte con curvas de carga-desplazamiento y medición de espesor de recubrimiento. Se proporcionan informes de pruebas de fábrica (FTR) e informes de pruebas de materiales (MTR).

Nota: Las pruebas internas no son pruebas de terceros acreditadas por ILAC

Las pruebas presenciadas por terceros o las pruebas de laboratorio están disponibles como un servicio opcional que se cotiza por separado.

Servicios opcionales de inspección de terceros (cotizados por separado)

1. Pruebas de materiales

Análisis de composición química, pruebas de tracción, pruebas de impacto Charpy a baja temperatura y pruebas de dureza.

2. END de soldadura

Pruebas de partículas magnéticas (MT), pruebas de líquidos penetrantes (PT), pruebas ultrasónicas (UT) y pruebas radiográficas (RT).

3. Prueba de rendimiento de carga de resorte

Incluyendo curvas carga-desplazamiento.

4. Inspección de protección contra la corrosión de galvanizado en caliente/recubrimiento epoxi

5. Pruebas presenciadas, vigilancia de fábrica e inspección previa al envío (PSI)

Nuestras ventajas

Comparado con el sistema internacional de soporte de tuberías LISEGA

La precisión de la carga de nuestros productos, los estándares de prueba y los sistemas de documentación se comparan con el sistema internacional de soporte de tuberías de LISEGA.

Lo que nos diferencia

A diferencia de los fabricantes nacionales estándar que suministran únicamente el producto en sí, nosotros proporcionamos una curva de carga-desplazamiento con cada unidad de resorte. También facilitamos pruebas SGS de terceros e inspecciones presenciadas, y respaldamos revisiones de documentos por parte de ingenieros de PE/CPE para proyectos en el extranjero.

Servicios de apoyo

▶  Servicio de selección técnica gratuito: ofrecemos selección y cálculo de soportes profesionales basados ​​en los parámetros de la tubería y las condiciones de trabajo reales.

▶  Diseño personalizado: diseño no estándar para cargas especiales, desplazamientos o requisitos de espacio de instalación limitados.

▶  Soporte técnico in situ: se pueden enviar ingenieros profesionales para guiar la instalación y puesta en marcha in situ.

▶  Suministro de repuestos a largo plazo: mantenemos un almacén de repuestos bien equipado para brindar soporte rápido a las demandas de repuestos.

Para obtener más parámetros técnicos o soluciones personalizadas de Industrial Spring Hanger, comuníquese con nuestro equipo de ventas para obtener documentos detallados.
