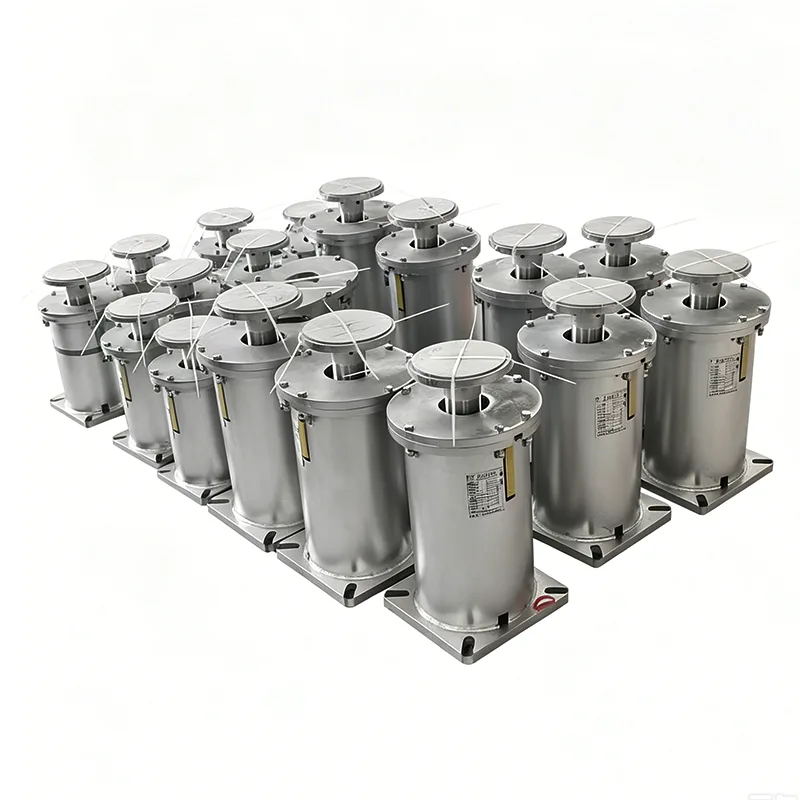

No todas las tuberías necesitan una fuerza de apoyo constante. De hecho, la mayoría de las líneas con las que trabajamos (tuberías de proceso, colectores de servicios públicos, líneas de agua de refrigeración) funcionan bien con un soporte de resorte variable. EnTian Shun, hemos estado suministrando unidades de resorte variables desde nuestra fábrica de Yangzhou durante 14 años y probablemente sean el tipo de soporte de resorte más común que enviamos. Si ha caminado por el soporte de tuberías de una planta de energía o una refinería, es probable que las latas de resorte que vio colgando del acero o colocadas en postes en T fueran soportes de resorte variables.
Esta figura muestra la curva de rendimiento de carga-desplazamiento de un soporte/suspensión de resorte variable, incluidos parámetros clave de carga y desplazamiento para verificar la precisión de carga y la confiabilidad operativa del producto.
Cada unidad está sujeta a calibración de carga y pruebas de rendimiento antes del envío. La desviación de la carga de configuración se controla dentro de ±5 %, cumpliendo con la norma internacional ANSI/MSS‑SP‑58‑2018 y NB/T47039‑2013.
Los productos cumplen con los requisitos técnicos para sistemas de tuberías industriales, petroquímicos y de energía. Según MSS‑SP‑58‑2018, la variabilidad de carga máxima permitida para unidades de resorte variables no debe exceder el 25 % de la carga caliente operativa dentro del recorrido de trabajo completo.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |
La idea es sencilla: a medida que la tubería se mueve hacia arriba o hacia abajo debido a la expansión térmica, el resorte interior se comprime o se relaja y la fuerza de soporte cambia un poco. Esa es la parte "variable". El cambio de fuerza es predecible y se mantiene dentro de un rango que su ingeniero de tensión de tubería ya ha permitido. Cuando la variación de carga permitida es, digamos, 15% o 20%, no hay necesidad de gastar más en unsoporte de resorte constante. Obtiene la misma función (absorción de recorrido vertical, transporte de peso) a un costo menor y con un diseño más simple y compacto. Es por eso que las especificaciones del proyecto a menudo enumeran los soportes de resorte variables como predeterminados, indicando solo el tipo constante para los puntos de conexión críticos.
Mantenemos nuestro diseño simple y robusto. Aquí hay un vistazo a los materiales de construcción típicos que utilizamos:
| Componente | Material | Por qué lo usamos |
|---|---|---|
| Muelle en espiral | Acero para resortes 60Si2MnA o 50CrVA | Larga vida a la fatiga, preestablecida y probada con carga |
| Vivienda (puede) | Acero al carbono Q235B, pintado azul RAL 5015 | Robusto, soldable, resistente a la intemperie |
| Tapa de resorte/brida de carga | Q235B o acero forjado 20# | Transfiere la carga de la tubería al resorte de manera uniforme |
| Indicador de viaje y escala | Acero inoxidable o aluminio anodizado | Lectura clara, no se oxida. |
| Conexión inferior (casquillo roscado o brida) | Acero al carbono A105 | NPT estándar o bridada según pedido |
Todos los alambres para resortes vienen con certificados de prueba de fábrica. Granallamos los resortes y los preestablecemos antes del ensamblaje, lo que elimina cualquier juego inicial y garantiza que la curva de carga-deflexión coincida con los datos de diseño.
ANSI/MSS SP-58: diseño y fabricación de soportes para tuberías que rigen
ASME B31.3: tuberías de proceso, ampliamente referenciadas por los EPC
GB/T 17116: norma china para soportes y colgadores de tuberías
Certificación de materiales EN 10204 3.1 como estándar para pedidos de exportación
Nuestra fábrica cuenta con un sistema de gestión de calidad ISO 9001:2015. Cada paso, desde la entrada del acero hasta la prueba de carga final, está documentado.
P1: ¿Cuánta variación de carga debo esperar?
Normalmente entre el 10% y el 25% de la carga caliente, dependiendo de la rigidez del resorte y el recorrido de la tubería. Su informe de tensión de la tubería le indicará cuál es la variación permitida. Si el informe muestra un límite estricto (por ejemplo, inferior al 5 %) es cuando se debe cambiar a un soporte de resorte constante. Para todo lo demás, variable está bien.
P2: ¿Qué información necesita para seleccionar o cotizar un soporte de resorte variable?
Envíenos la carga caliente, la carga fría y la cantidad y dirección del movimiento vertical (arriba o abajo). Ayuda un dibujo de soporte de tubería marcado o un isométrico de tensión. Seleccionaremos el tamaño y la serie de resorte correctos y le enviaremos una hoja de datos con todos los valores calculados antes de comenzar a fabricar.
P3: ¿Sus soportes de resorte variables son intercambiables con otras marcas?
En términos de función, sí. Podemos hacer coincidir los rangos de carga y las dimensiones envolventes con las series más comunes de la industria (Tipo A, B, C, D, E, F, G según MSS SP-58). Si su proyecto ya tiene números de pieza de un proveedor específico, proporciónelos y haremos una referencia cruzada. Solo tenga en cuenta que pueden existir pequeñas diferencias dimensionales; las marcaremos antes de realizar el pedido.
P4: ¿Cuál es el tiempo de entrega típico?
Unidades de rango de carga estándar: 20 a 25 días. Si necesita una carcasa no estándar, pintura especial o molduras de acero inoxidable, espere entre 30 y 40 días. Mantenemos un stock decente de bobinas de resorte y componentes de latas comunes, lo que acelera las cosas.
P5: ¿Puedo obtener un prototipo o una muestra de preproducción?
Sí. Para proyectos grandes, podemos construir una o dos unidades de muestra para su aprobación antes de pasar a producción total. El coste de la muestra a menudo se puede acreditar al pedido principal.
Cada soporte de resorte variable que sale por la puerta se prueba con carga. Configuramos el resorte a la carga en frío especificada, luego lo hacemos recorrer todo su recorrido varias veces, verificando la carga tanto en la posición fría como en la posición caliente. La báscula de viaje está calibrada y bloqueada. En la documentación de envío se incluye un certificado de prueba que resume los valores de carga reales. La inspección de terceros realizada por SGS, Bureau Veritas o TÜV está disponible si la solicita.
Algunos clientes piensan que un soporte de resorte variable es un artículo puro del catálogo. Según nuestra experiencia, quizás la mitad de lo que suministramos tenga algún toque personalizado:
Longitudes de recorrido no estándar (hemos hecho más de 200 mm en unidades variables)
Alturas de carcasa ampliadas o reducidas para adaptarse a espacios limitados
Carcasas y herrajes de acero inoxidable para entornos químicos o marinos
Recubrimientos especiales: sistemas de pintura marina offshore, pintura de aluminio de alta temperatura
Diseños de doble resorte para cargas pesadas en una lata compacta
Orejas de elevación, células de carga o transductores de posición integrados
Simplemente díganos cómo es la instalación y elaboraremos un diseño práctico.
Aquí hay algunas cosas que hemos aprendido al enviar soportes de resorte variables a proyectos en todo el mundo:
Si el desplazamiento de su tubería es hacia arriba, asegúrese de que el soporte pueda soportar la carga fría ascendente sin que el resorte se suelte. Lo comprobaremos como parte de nuestra selección.
En soportes de tuberías para exteriores, especifique galvanización en caliente o un buen sistema de pintura. La pintura azul estándar de fábrica está bien en interiores, pero después de un par de monzones, el acero al carbono se oxidará. Un poco más de revestimiento evita muchas quejas en el sitio.
Siempre verifique el espacio libre alrededor de la carcasa del resorte. A veces, la ubicación del soporte es estrecha entre dos miembros estructurales y un diámetro de lata estándar no encaja. Háganos saber con anticipación y ajustaremos el diseño.
No somos intermediarios. Diseñamos, fabricamos, probamos y enviamos desde nuestra propia fábrica en Yangzhou, Jiangsu. Eso significa que cuando hablas con nuestros ingenieros, estás hablando con las personas que realmente construyen el producto. Nuestros soportes de resorte variables se han instalado en plantas de energía de ciclo combinado, bastidores de tuberías de refinerías, terminales de regasificación de GNL, unidades de procesos químicos y acerías. Más del 70 % de nuestro negocio se repite, no porque seamos los más baratos, sino porque nuestros soportes llegan a tiempo, coinciden con las hojas de datos y no causan dolores de cabeza durante la puesta en servicio.
Si el cronograma de su proyecto es ajustado, podemos mantener existencias de resortes terminados y ensamblarlos rápidamente según sus configuraciones de carga. Para pedidos grandes al por mayor, ofrecemos precios competitivos directos de fábrica y trabajaremos con usted en un cronograma de entrega que se alinee con su secuencia de construcción.
Envíenos sus planos de soporte de tuberías, datos de carga o simplemente una breve descripción de lo que necesita. Nos comunicaremos con usted con una cotización adecuada, incluido el precio de fábrica y el tiempo de entrega, generalmente dentro de las 24 horas. Y si desea visitar la fábrica y ver cómo los fabricamos, es más que bienvenido.
