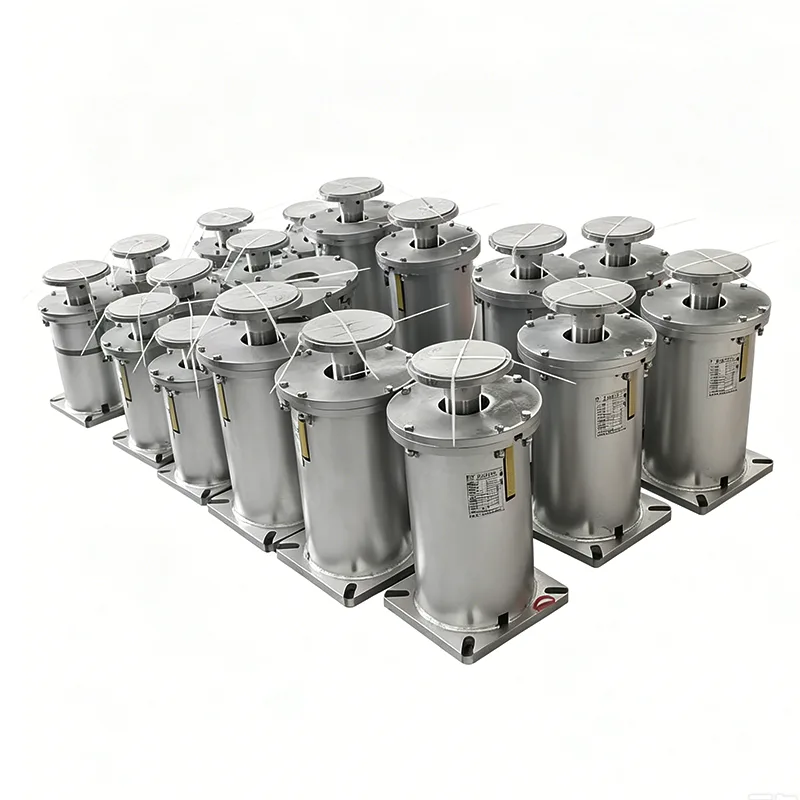

Soportes de resorte de alta resistencia para expansión térmica y soporte de carga de tuberías industriales

Hemos estado fabricando soportes de resorte enTian Shundesde hace 14 años. No son la parte más llamativa de un sistema de tuberías, pero cuando una central térmica arranca o una línea de GNL se enfría, estos son los componentes que silenciosamente hacen el trabajo pesado. Más del 70 % de nuestros pedidos provienen de clientes habituales: EPC, empresas de ingeniería y propietarios de plantas que han probado el resto y siguen con nosotros. Nuestros soportes de primavera están funcionando en más de 45 países, desde refinerías de Medio Oriente hasta plantas químicas del Sudeste Asiático.

Cuando especifica soportes de resorte, la primera decisión real es entre dos tipos. Si el movimiento de la tubería es moderado y alguna variación de carga es aceptable, entoncessoportes de resorte variableshacer bien el trabajo y mantener los costos bajos. Si el equipo conectado, como una turbina de vapor o una boquilla de compresor, no puede tolerar muchos cambios de carga, necesitasoportes de resorte constante. Mantienen una fuerza de apoyo casi plana en todo el rango de recorrido. Nuestros ingenieros lo ayudarán a elegir el tipo correcto basándose en los datos de su análisis de estrés, no en conjeturas.

Cómo funcionan los soportes de resorte en un sistema de tuberías real

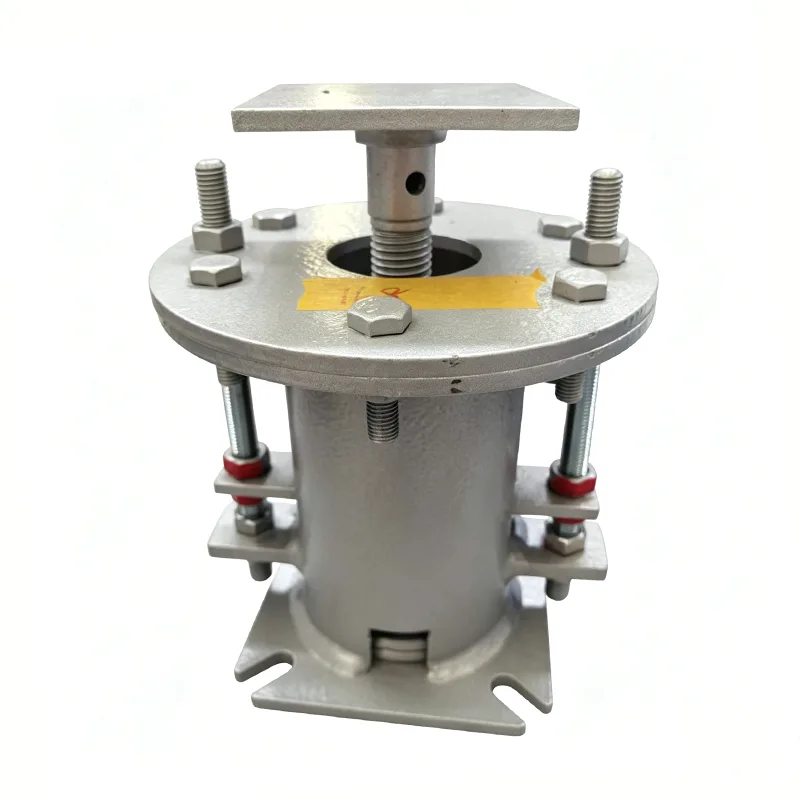

Los soportes de resorte no funcionan de forma aislada. Casi siempre son parte de un acuerdo de apoyo más amplio. Una configuración típica incluye soportes de tubería rígidos o zapatas de tubería para soportar el peso, mientras que la unidad de resorte maneja el movimiento térmico vertical. Cuando necesita soportar una línea fría, a menudo combinamos el conjunto de resorte con soportes de tubería preaislados para evitar la condensación y la acumulación de hielo en el punto de soporte. Muchos clientes también los llaman con un nombre diferente: colgadores de resorte, especialmente cuando la unidad es del tipo colgante. Misma familia de productos, sólo que un estilo de montaje diferente.

Materiales que utilizamos

No escatimamos esfuerzos en materia de materias primas. Cada lote viene con certificados de fábrica y nos complace compartir la trazabilidad completa con su equipo de inspección.

Todos los materiales provienen de acerías chinas aprobadas. Si su proyecto requiere un grado específico, como acero inoxidable dúplex o aleaciones de alta temperatura, háganoslo saber.

Estándares que seguimos

Fabricamos según los siguientes estándares por defecto, pudiendo adaptarnos a otros bajo pedido:

ASME B31.3 – Tuberías de proceso

ANSI/MSS SP-58 – Soportes y colgadores para tuberías

GB/T 17116: norma china para soportes de tuberías

También disponible para DIN, JIS o la especificación específica de su proyecto

Nuestra fábrica cuenta con la certificación ISO 9001:2015 y producimos la certificación completa de materiales EN 10204 3.1 con cada envío.

Preguntas comunes que hacen nuestros clientes

P1: Variable o constante: ¿cómo decido?

Si el desplazamiento de su tubería no es enorme y una variación de carga de, digamos, 10-25% está bien, un soporte de resorte variable funcionará bien y costará menos. Cuando el equipo adjunto tiene una carga de boquilla estrictamente permitida (típica en las entradas de turbinas, conexiones de compresores o tuberías de reactores), opte por un soporte de resorte constante. Envíenos sus datos isométricos de tensión o de desplazamiento y le recomendaremos el modelo correcto, sin cargo por ello.

P2: ¿Qué capacidades de carga y rangos de recorrido pueden suministrar?

Para soportes de resorte variables, nuestra gama estándar cubre desde unos pocos cientos de kilogramos hasta más de 20 toneladas métricas por unidad. Los soportes de resorte constantes pueden superar las 30 toneladas para líneas de paredes gruesas. Recorrido: normalmente de 0 a 150 mm para unidades variables y hasta 300 mm o más para tipos constantes. Los rangos de recorrido personalizados y las configuraciones de carga son una rutina para nosotros.

P3: ¿Cuánto tiempo tarda la entrega?

Stock y componentes semiacabados: 20-25 días. Pedidos totalmente personalizados: 30-40 días. Si su proyecto tiene un cronograma apretado, hable con nuestro equipo de ventas con anticipación; a menudo podemos reorganizar los espacios de producción para cumplir con los plazos críticos.

P4: ¿Cómo se empaquetan para exportar?

Las unidades más pequeñas van en cajones de madera fumigados. Los conjuntos más grandes se atornillan a paletas de acero o marcos soldados con envoltura impermeable. Realizamos envíos regulares a puertos de Medio Oriente, Sudeste Asiático, Europa y América del Sur. No hemos tenido ni un solo reclamo por daños de envío en los últimos tres años.

P5: ¿Puede mostrarnos referencias de proyectos?

Sí. Hemos suministrado soportes de resorte y paquetes completos de soportes para tuberías para plantas de energía de ciclo combinado en Medio Oriente, instalaciones de procesamiento de níquel en Indonesia, plantas químicas en Brasil y tuberías convencionales en islas en proyectos nucleares chinos. Contáctenos para obtener una lista de referencias que coincida con su sector.

Prueba antes del envío

Cada apoyo de primavera que sale de nuestra fábrica de Yangzhou pasa por estos controles:

Inspección visual y dimensional.

Muestreo de rigidez y altura libre del resorte.

Prueba de precompresión y recuperación a plena carga

Calibración de báscula de viaje

Verificación de la curva de carga versus desplazamiento

Adjuntamos informe de prueba y certificados de material dentro del sobre de envío. La inspección presencial de terceros realizada por SGS, BV o TÜV está disponible si su contrato así lo requiere.

La personalización es la norma aquí

Aproximadamente la mitad de nuestros pedidos comienzan con un dibujo del cliente o un conjunto de condiciones de diseño, no con un número de pieza estándar. Para obtener una cotización, sólo necesita decirnos:

Tipo de montaje: colgador superior o soporte base

Carga caliente y carga fría.

Movimiento esperado de la tubería (hacia arriba o hacia abajo)

Detalles de conexión o tu propio dibujo.

Cantidad

Nosotros nos encargaremos del resto: revestimientos especiales, herrajes de acero inoxidable, material de resorte para altas temperaturas, tamaños de carcasa no estándar, todo ello.

La forma en que lo vemos

Los soportes de resorte no son ciencia espacial, pero deben hacerse correctamente. Un conjunto de resortes bien construido permanecerá en silencio durante 15 o 20 años. Uno malo aparece como una soldadura agrietada o una línea caída en unos meses. En Tianshun, los construimos como si los instaláramos en nuestra propia planta. Eso significa que no habrá atajos en el material, ni saltarse pruebas, ni sorpresas de último momento en la entrega.

Si su próximo proyecto requiere soportes de resorte, soportes de resorte, soportes de resorte constantes o zapatas de tubería preaisladas, envíenos sus requisitos. Le conseguiremos un precio de fábrica justo y una propuesta técnica que realmente tenga sentido. También puede visitar nuestra fábrica en Yangzhou; solo díganos cuándo.
