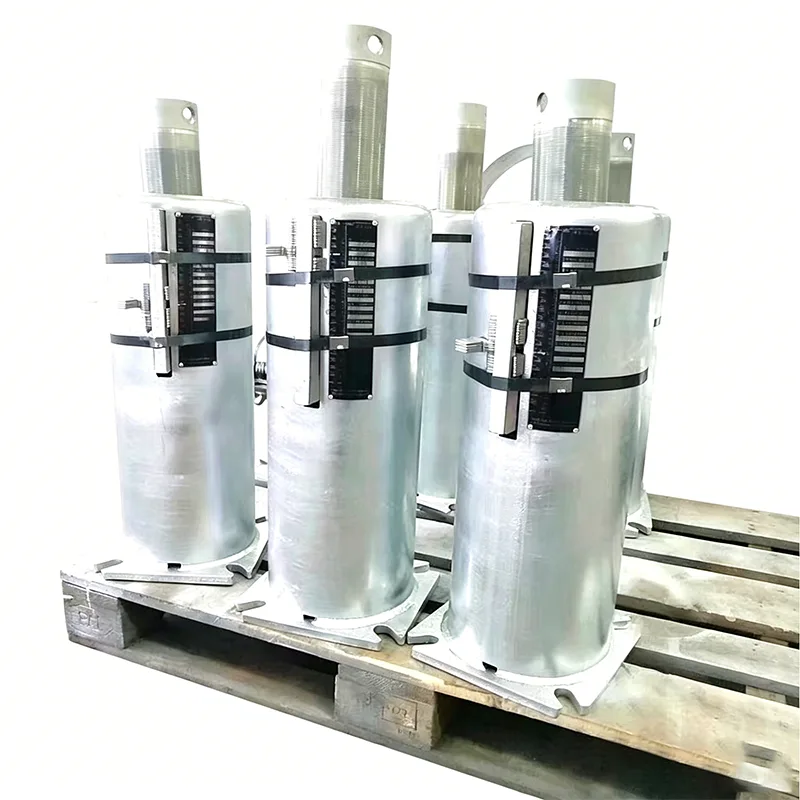

Soportes de resorte para plantas de energía

Con 14 años de experiencia en soportes/colgadores para tuberías y soluciones de soporte para plantas de energía, Yangzhou Tianshun Pipeline Technology Co., Ltd. proporciona soportes de resorte para plantas de energía para plantas de energía térmica, nuclear y de ciclo combinado. Estos productos están diseñados para controlar el desplazamiento térmico y la distribución de tensiones en tuberías de alta temperatura y alta presión, protegiendo interfaces críticas de equipos principales como calderas y turbinas de vapor. Los siguientes detalles cubren las características del producto, las ventajas de ingeniería y las ubicaciones de aplicaciones específicas.

Características del producto

Los soportes de resorte para centrales eléctricas están diseñados a medida según los resultados del análisis de tensión de las tuberías, con características principales centradas en la retención de carga, la adaptabilidad del desplazamiento y la estabilidad operativa a largo plazo.

Mecanismo de desplazamiento de carga: Disponible en dos configuraciones: soportes/colgantes de resorte variables y soportes/colgantes de resorte de fuerza constante. Las unidades de resorte variables soportan la carga con rigidez lineal, mientras que las unidades de fuerza constante brindan una fuerza de soporte casi constante durante toda la carrera de trabajo, con una desviación controlada dentro del 5%, lo que elimina la tensión adicional en las tuberías causada por las fuerzas de soporte fluctuantes.

Compatibilidad de materiales y temperaturas: Los elementos de resorte se fabrican con aceros de aleación para resortes, incluidos 60Si2Mn y 50CrVA. Los componentes estructurales se pueden fabricar con acero al carbono, acero aleado resistente al calor o acero inoxidable. El rango de temperatura de funcionamiento general permitido cubre -196 °C a +650 °C, cumpliendo con todos los requisitos de la tubería, desde agua de alimentación de baja temperatura hasta vapor principal de alta temperatura.

Diseño de instalación y puesta en servicio: Cada soporte/suspensión está equipado con un pasador de bloqueo de instalación y una placa de identificación de desplazamiento de carga. Simplemente retire el pasador de bloqueo después de la instalación en estado frío para activar la operación. Los datos de la placa de identificación facilitan la verificación in situ de los números de modelo y las cargas preestablecidas, lo que reduce significativamente el tiempo de puesta en servicio.

Pruebas internas integrales: todas las pruebas, incluidas la rigidez del resorte, la deflexión por compresión y el espesor del revestimiento de la superficie, se realizan en nuestro propio laboratorio para garantizar un rendimiento constante en todos los lotes de producción. Cada unidad se somete a tres ciclos de compresión de carrera completa con registro de la curva de rigidez antes del envío.

Con estas características de diseño, los soportes de resorte para centrales eléctricas mantienen la elevación predeterminada de los sistemas de tuberías en condiciones combinadas de expansión térmica lineal y vibración continua, lo que reduce la probabilidad de paradas no planificadas.

Ventajas de ingeniería

En el diseño de tuberías de centrales eléctricas, en comparación con los soportes puramente rígidos o la fijación con abrazaderas para tuberías, las soluciones de soporte elástico ofrecen mejoras directas en el control de tensiones, la protección de los equipos y la adaptabilidad de la instalación. El valor de ingeniería de los soportes de resorte para centrales eléctricas se refleja en los siguientes aspectos:

Compensación efectiva del desplazamiento térmico: Los soportes rígidos no pueden absorber la expansión térmica de la tubería, lo que a menudo provoca que el sistema de tuberías se atasque, se despegue o se sobrecargue el soporte. Los soportes/colgantes elásticos transportan la carga de forma lineal o constante a medida que la tubería se desplaza, manteniendo los niveles de tensión dentro de los límites permitidos especificados por códigos como ASME B31.1.

Empuje y momento reducidos en las interfaces de los equipos principales: los cabezales de las calderas y las entradas de vapor de las turbinas son extremadamente sensibles a las fuerzas y los momentos. Después del ajuste con soportes/colgantes de resorte, el empuje de la interfaz se reduce significativamente, lo que evita grietas en la soldadura y fugas en las bridas. Esta es una medida crítica para extender los intervalos de mantenimiento de las carcasas de las turbinas, las válvulas principales de vapor y otros equipos.

Supresión de la transmisión de vibraciones: las tuberías de las centrales eléctricas son propensas a vibrar en condiciones de vapor de alta velocidad o de flujo bifásico. Los sistemas de soporte de resorte ajustan la rigidez del soporte a un rango óptimo a través de elementos elásticos y, cuando se combinan con amortiguadores, disipan eficazmente la energía de vibración para evitar la fatiga estructural.

Generosa tolerancia de instalación en el sitio: Los soportes/colgantes de resorte permiten un ajuste fino dentro de un cierto rango de altura, compensando las desviaciones en los cimientos civiles y la instalación de tuberías en estado frío. Las unidades de resorte de fuerza constante a menudo están equipadas con dispositivos de ajuste auxiliares hidráulicos o de tornillo para una alineación precisa en el sitio.

Operación a largo plazo y anti-relajación: Con un diseño de resorte anti-relajación y tratamientos superficiales resistentes a la corrosión (galvanizado en caliente, Dacromet, etc.), la degradación de la fuerza de soporte es mínima. Más del 70% de nuestros pedidos de seguimiento de proyectos en el extranjero provienen de clientes habituales, lo que hasta cierto punto refleja la confiabilidad a largo plazo de nuestros productos de soporte.

Aplicaciones de productos

Los soportes de resorte para plantas de energía se instalan principalmente en posiciones críticas en la circulación de vapor y agua de las plantas de energía y en los sistemas de gases de combustión de alta temperatura. Combinados con amortiguadores, puntales rígidos y otros componentes, forman un completo sistema de sujeción flexible para tuberías.

Área de la caldera: Se utiliza en tuberías principales de vapor, tuberías de recalentamiento en frío y calor, conductos de salida del sobrecalentador, etc. Absorbe el desplazamiento térmico vertical y horizontal del cuerpo de la caldera y las tuberías de conexión, evita tensiones excesivas en las conexiones de las boquillas del cabezal y reduce el riesgo de grietas en la soldadura.

Área de turbina: instalada en tuberías principales de vapor, tuberías de vapor de recalentamiento de alta temperatura y tuberías de derivación de alta presión. Mediante un soporte preciso, limita las fuerzas y momentos transmitidos a las interfaces de la turbina, garantiza la precisión de la alineación del eje y reduce el impacto de la vibración en las carcasas de la turbina.

Sistema de agua de alimentación de alta presión: En tuberías de agua de alimentación de alta presión y tuberías de agua de atemperación, los soportes/colgantes de resorte soportan tuberías de servicio pesado mientras se adaptan a los cambios de temperatura, mantienen la pendiente de la tubería y evitan problemas de cavitación o golpes de ariete causados ​​por el desplazamiento restringido.

Sistema de desulfuración/desnitrificación y gases de combustión: para conductos de aire/gases de combustión de gran diámetro, conductos de entrada/salida de GGH y conductos de conexión de torres de desulfuración. Estas estructuras de paredes delgadas experimentan una expansión térmica significativa. Los soportes de resorte compensan este desplazamiento, reducen la tensión de la conexión de brida y trabajan en conjunto con juntas de expansión para proteger todo el sistema de gases de combustión.

Energía Nuclear Isla Convencional: Se utiliza en circuitos secundarios de vapor principal, agua de alimentación principal y otras tuberías. Cumple con los requisitos de control de consistencia de la energía nuclear y proporciona certificados completos de calidad de materiales e informes de calificación de funciones de soporte.

Garantía de calidad y capacidades de fábrica

Nuestra fábrica en la provincia de Jiangsu está equipada con líneas de producción de fuelles totalmente automáticas, sistemas de soldadura y corte CNC y un equipo certificado de pruebas no destructivas (NDT). Desde la entrada del alambre de resorte en bruto hasta la entrega del producto terminado, los soportes de resorte para plantas de energía se someten a un control estricto en los siguientes puntos de control: verificación de los números de calor de la materia prima e informes físico-químicos, inspección metalográfica y de dureza después del tratamiento térmico del resorte, pruebas de rigidez de carrera completa de los productos terminados y pruebas de adherencia y espesor del revestimiento de la superficie.

Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y todos los productos cumplen con los estándares internacionales, incluidos ASME, CE y API. Se puede proporcionar documentación de aceptación completa de acuerdo con los requisitos del proyecto.

Soporte y servicios de ingeniería

Basándonos en nuestra experiencia en el suministro de equipos para tuberías a más de 45 países en todo el mundo, brindamos una selección, instalación y soporte técnico a largo plazo integrales para cada lote de soportes de resorte para centrales eléctricas:

▶  Cálculo de selección: reciba informes de análisis de tensión de tuberías y recomiende tipos de soporte/suspensión, constantes de resorte y alturas de instalación apropiados.

▶  Respuesta rápida: las consultas técnicas y cotizaciones de preventa se responden dentro de un día hábil.

▶  Supervisión y testificación in situ: soporte a clientes o terceros para que testifiquen in situ los procesos de prueba.

▶  Guía de instalación y puesta en servicio: proporcione manuales de instalación detallados y recomendaciones de ajuste en estado frío, con asistencia remota por video disponible cuando sea necesario.

▶  Servicio de piezas de repuesto: conserve registros de calibración de resortes para cada lote de producción, lo que permitirá un suministro rápido de conjuntos de resortes de repuesto.

Para discusiones sobre soluciones de configuración de soporte de resorte para plantas de energía para proyectos específicos o para obtener referencias de proyectos relevantes, comuníquese con nuestro equipo técnico de ventas. Le proporcionaremos hojas de cálculo detalladas de carga y desplazamiento y diseños recomendados basados ​​en las condiciones de trabajo reales, en lugar de solo una lista de modelos estándar, lo que le ayudará a controlar los costos generales de adquisición y, al mismo tiempo, garantizará la operación segura de la tubería.
