Soporte de resorte variable para tuberíaEs un componente esencial para sistemas de tuberías industriales que experimentan movimiento vertical causado por expansión térmica, contracción, vibración o condiciones de operación cambiantes.Tian Shunfabrica soluciones de soporte de resorte estandarizadas y personalizadas diseñadas para equilibrar las cargas de las tuberías, acomodar el desplazamiento controlado y ayudar a proteger los equipos conectados en aplicaciones exigentes como plantas de energía, instalaciones petroquímicas, sistemas de petróleo y gas y proyectos de tratamiento de agua.
Un sistema de soporte de tuberías diseñado adecuadamente debe hacer más que soportar el peso estático de una tubería. Las tuberías industriales pueden moverse a medida que cambian las temperaturas y las condiciones operativas, creando fuerzas adicionales en los soportes, boquillas de equipos, válvulas, bridas y conexiones estructurales. Un soporte de resorte variable para tubería utiliza las características elásticas de un resorte para brindar soporte continuo y al mismo tiempo permitir un movimiento vertical controlado. Este artículo explica su principio de funcionamiento, componentes clave, especificaciones técnicas, aplicaciones, factores de selección y consideraciones de fabricación, lo que ayuda a los ingenieros y compradores industriales a comprender cuándo el soporte de resorte variable es una solución adecuada.
Tabla de contenido
- ¿Qué es un soporte de resorte variable para tubería?
- ¿Por qué se necesita soporte de resorte variable?
- ¿Cómo funciona un soporte de resorte variable?
- ¿Cuáles son las especificaciones técnicas clave?
- ¿Cuáles son los componentes principales?
- ¿Cuáles son las principales ventajas?
- ¿Dónde se utiliza el soporte de resorte variable?
- ¿Cómo se debe seleccionar el soporte de resorte adecuado?
- ¿Por qué es importante la calidad de fabricación?
- ¿Cómo se compara con otros soportes para tuberías?
- Preguntas frecuentes
- Conclusión

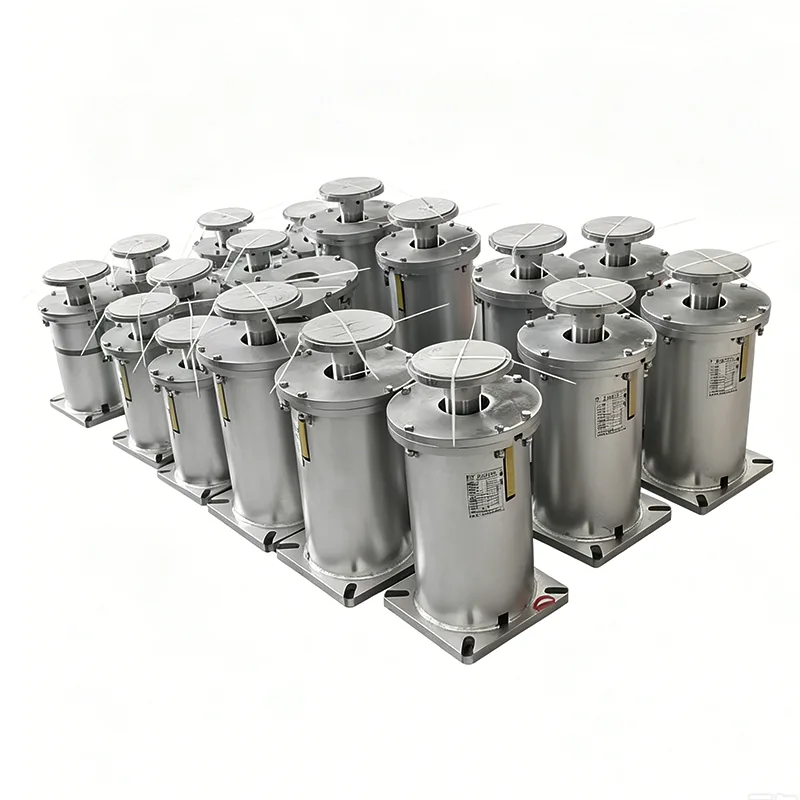

¿Qué es un soporte de resorte variable para tubería?
Un soporte de resorte variable para tuberías es un soporte mecánico elástico diseñado para soportar el peso de las tuberías y al mismo tiempo acomodar el desplazamiento vertical. En lugar de restringir completamente el movimiento de la tubería, utiliza un mecanismo de resorte para proporcionar una fuerza de soporte que cambia según la deflexión del resorte.
Este diseño es particularmente útil para tuberías industriales expuestas a fluctuaciones de temperatura. Por ejemplo, una tubería de vapor puede moverse verticalmente a medida que se calienta durante la operación y se contrae después de su parada. Un soporte rígido puede restringir este movimiento y transferir fuerzas no deseadas al sistema de tuberías. Un soporte de resorte variable proporciona flexibilidad controlada mientras continúa transportando la carga requerida.
Tian Shun fabrica productos de soporte para tuberías desde 2012 y reporta haber suministrado más de 800.000 juegos a proyectos industriales en todo el mundo. Su gama de soportes de resortes variables incluye múltiples configuraciones, capacidades de carga, opciones de recorrido y soluciones personalizadas para diferentes requisitos de ingeniería.
¿Por qué se necesita soporte de resorte variable?
La ingeniería de tuberías implica un equilibrio entre el soporte estructural y el movimiento controlado. Una tubería debe permanecer adecuadamente soportada sin crear tensión secundaria excesiva cuando su posición cambia durante la operación.
- Movimiento térmico:Se adapta al desplazamiento vertical controlado causado por la calefacción y la refrigeración.
- Distribución de carga:Mantiene un soporte continuo para tuberías y componentes asociados.
- Manejo del estrés:Ayuda a reducir las fuerzas excesivas transmitidas al equipo conectado.
- Control de vibración:Proporciona un mecanismo de soporte elástico para operar sistemas de tuberías.
- Protección de equipos:Ayuda a reducir la carga no deseada alrededor de boquillas, bridas y conexiones sensibles.
- Flexibilidad de ingeniería:Se pueden seleccionar diferentes configuraciones según las condiciones de instalación.
La selección correcta debe basarse en parámetros de ingeniería reales y no únicamente en el diámetro de la tubería. El peso de la tubería, la temperatura de funcionamiento, el desplazamiento vertical, la posición de instalación y el espacio estructural disponible influyen en la selección del soporte.
¿Cómo funciona un soporte de resorte variable?
El principio de funcionamiento básico se basa en el comportamiento elástico de un resorte. Cuando la tubería se mueve verticalmente, el resorte se desvía y su fuerza de soporte cambia en consecuencia. Esto permite que el soporte siga el movimiento de la tubería mientras continúa transportando la carga.
Cuando una tubería apoyada se mueve hacia abajo, el resorte se comprime aún más y su fuerza de soporte aumenta. Cuando la tubería se mueve hacia arriba, la compresión del resorte disminuye y la fuerza de soporte disminuye. La variación de carga resultante se controla dentro del rango operativo diseñado.
Esta característica hace que los soportes de resorte variables sean adecuados para sistemas donde se espera movimiento térmico vertical pero una cierta cantidad de variación de carga es aceptable. Para aplicaciones que requieren una variación extremadamente baja de la fuerza de soporte en un amplio rango de recorrido, los ingenieros pueden considerar un soporte de resorte constante.
¿Cuáles son las especificaciones técnicas clave?
Las especificaciones técnicas deben coincidir con el diseño real de la tubería. Tianshun proporciona múltiples configuraciones destinadas a cubrir diferentes condiciones de operación industrial.
| Especificación | Gama típica u opción | Propósito de ingeniería |
|---|---|---|
| Configuración de soporte | Tipo A, B, C, D, E, F, G | Proporciona flexibilidad de instalación |
| Tamaño del resorte | No. 0–No. 22 | Cumple con diferentes requisitos de carga |
| Rango de viaje | 30, 60, 90, 120, 180 milímetros | Se adapta a diferentes movimientos verticales. |
| Carga operativa | 0,2–400 kN | Soporta diferentes cargas de tuberías |
| Dirección del movimiento | Hacia arriba / hacia abajo | Coincide con el desplazamiento térmico esperado |
| Variabilidad de carga | ≤25% estándar | Controla la variación de la fuerza de apoyo. |
| Material de la carcasa | Acero al carbono Q235/Q355 | Proporciona resistencia estructural. |
| Tratamiento superficial | Galvanizado en Caliente / Pintado | Mejora la durabilidad ambiental. |
Debido a que las condiciones de operación varían de un proyecto a otro, estos valores deben tratarse como referencias de selección en lugar de un sustituto de los cálculos de ingeniería específicos del proyecto.
¿Cuáles son los componentes principales?
Un soporte de resorte variable normalmente combina varios componentes mecánicos en un conjunto de soporte controlado. Cada pieza contribuye a una operación e instalación confiables.
- Resorte helicoidal:El elemento elástico primario que genera la fuerza de soporte.
- Placas de conexión superior e inferior:Conecte el soporte con el conjunto de tuberías y elementos estructurales.
- Indicador de carga:Proporciona información sobre la posición, carga o desplazamiento del resorte.
- Dispositivo de bloqueo:Ayuda a asegurar el resorte durante el transporte, la instalación y la puesta en servicio.
- Carcasa protectora:Ayuda a proteger el mecanismo de resorte contra el polvo, el agua de lluvia y los contaminantes ambientales.
Para proyectos industriales exigentes, la selección de componentes debe considerar la temperatura de funcionamiento, la exposición a la corrosión, las condiciones de carga, los requisitos de mantenimiento y el entorno de instalación.
¿Cuáles son las principales ventajas?
El principal beneficio de un soporte de resorte variable para tubería es su capacidad de combinar soporte de carga con movimiento vertical controlado. Esto lo convierte en una opción práctica para muchos sistemas de tuberías térmicamente activos.
- Desplazamiento térmico controlado:El mecanismo de resorte sigue el movimiento vertical de la tubería sin restringirla completamente.
- Variación de carga predecible:La fuerza de apoyo cambia según la deflexión del resorte dentro del rango diseñado.
- Amplia selección de especificaciones:Los diferentes tamaños de resorte y rangos de recorrido permiten a los ingenieros adaptar la capacidad de soporte a los requisitos del proyecto.
- Instalación flexible:Múltiples configuraciones de soporte pueden acomodar diferentes disposiciones estructurales.
- Comodidad de mantenimiento:Los componentes modulares pueden simplificar la inspección, el reemplazo y el servicio.
- Personalización:Se pueden considerar requisitos especiales de carga, desplazamiento, material o dimensiones para proyectos no estándar.
¿Dónde se utiliza el soporte de resorte variable?
Los soportes de resorte variables se consideran comúnmente para sistemas de tuberías industriales donde se produce movimiento vertical durante el funcionamiento normal. Las aplicaciones típicas incluyen:
- Tuberías de vapor y agua de alimentación en centrales térmicas.
- Sistemas de tuberías auxiliares y de condensado.
- Tuberías de proceso petroquímico
- Tuberías de conexión al intercambiador de calor.
- Sistemas de transporte de petróleo y gas.
- Estaciones compresoras de gas natural y cámaras de válvulas.
- Redes de calefacción central
- Instalaciones de tratamiento de agua y aguas residuales.
- Sistemas de tuberías a bordo y en alta mar
Por ejemplo, en una línea de proceso de alta temperatura, el calentamiento y enfriamiento repetidos pueden hacer que cambie la elevación de la tubería. Los soportes de resorte seleccionados adecuadamente pueden acomodar este movimiento y al mismo tiempo mantener el soporte de la tubería durante todo el ciclo operativo.
¿Cómo se debe seleccionar el soporte de resorte adecuado?
La selección correcta comienza con datos precisos del proyecto. La compra de un soporte de resorte basándose únicamente en el tamaño nominal de la tubería puede dar como resultado una capacidad de carga o un rango de recorrido inadecuados.
Los ingenieros y compradores deben preparar la siguiente información antes de solicitar una cotización:
- Carga operativa de tubería
- Carga instalada o en frío
- Carga operativa o caliente
- Desplazamiento vertical esperado
- dirección del movimiento
- Temperatura de funcionamiento
- Peso de tubería y aislamiento.
- Lugar de instalación y espacio disponible
- Material requerido y tratamiento superficial.
- Normas y documentación del proyecto aplicables.
Proporcionar información completa permite a un proveedor profesional de soportes de resortes variables recomendar una configuración adecuada y evitar rediseños innecesarios durante la instalación.
¿Por qué es importante la calidad de fabricación?
El rendimiento del soporte del resorte depende en gran medida de la precisión del resorte, la calidad del material, la consistencia dimensional, la calibración de la carga y la calidad del ensamblaje. Por lo tanto, los controles de fabricación son importantes cuando el soporte pasa a formar parte de un sistema de tuberías industriales crítico.
Tian Shun afirma que su proceso de producción incluye inspección de materias primas, fabricación de resortes CNC, pruebas de rendimiento de resortes, inspección dimensional del producto terminado, calibración de carga e inspección previa a la entrega. Su sistema de gestión de calidad cuenta con la certificación ISO 9001:2015, mientras que la empresa afirma que sus productos cumplen con los estándares internacionales, incluidos los requisitos CE y API.
Para pedidos industriales grandes, los compradores también deben considerar si el fabricante puede proporcionar registros de inspección, datos de carga, documentación de materiales, información dimensional y soporte técnico adecuados. Estos documentos pueden hacer que la instalación, la puesta en servicio y el mantenimiento futuro sean más rastreables.
¿Cómo se compara con otros soportes para tuberías?
Los soportes de resorte variables no están destinados a reemplazar todos los tipos de soporte de tubería. La solución adecuada depende de la cantidad de movimiento de la tubería y de la variación aceptable de la fuerza de apoyo.
| Factor de comparación | Soporte de resorte variable | Soporte de tubería rígida | Soporte de resorte constante |
|---|---|---|---|
| Movimiento vertical | Se adapta al movimiento controlado | Generalmente restringe el movimiento. | Se adapta a un movimiento más grande |
| Variación de carga | Moderado | Puede cambiar drásticamente con las condiciones de restricción. | muy bajo |
| Aplicación típica | Desplazamiento térmico general | Desplazamiento mínimo | Grandes desplazamientos o sistemas sensibles |
| Complejidad estructural | Medio | Bajo | Más alto |
| Nivel de costo | Medio | Generalmente más bajo | Generalmente más alto |
La distinción clave es la relación entre movimiento y fuerza de apoyo. Un soporte de resorte variable permite que la fuerza de soporte cambie dentro de un rango definido, mientras que un soporte de resorte constante está diseñado para mantener una fuerza de soporte mucho más consistente en todo su rango de recorrido.
Preguntas frecuentes
¿Cuál es la función principal de un Soporte de Resorte Variable para Tubería?
Su función principal es soportar cargas de la tubería y al mismo tiempo permitir el movimiento vertical controlado causado por expansión térmica, contracción, vibración o condiciones operativas cambiantes.
¿Cuándo se debe utilizar un soporte de resorte variable en lugar de un soporte rígido?
Se debe considerar un soporte de resorte variable cuando la tubería necesita moverse verticalmente durante la operación. Un soporte rígido generalmente es más apropiado cuando el movimiento es mínimo y la sujeción es aceptable.
¿Cuál es la diferencia entre soportes de resorte variables y constantes?
Un soporte de resorte variable cambia su fuerza de soporte a medida que el resorte se desvía. Un soporte de resorte constante está diseñado para mantener una fuerza de soporte más casi constante en todo su rango de recorrido especificado, lo que lo hace útil para aplicaciones donde se debe minimizar la variación de carga.
¿Qué información se requiere al pedir un soporte de resorte variable?
La información importante normalmente incluye carga operativa, carga fría, carga caliente, desplazamiento vertical, dirección del movimiento, temperatura de funcionamiento, condiciones de instalación, espacio disponible, requisitos de materiales y estándares de ingeniería aplicables.
¿Puede Tianshun proporcionar soluciones personalizadas de soporte de resorte?
Sí. Tianshun ofrece productos estandarizados, así como soluciones personalizadas para capacidades de carga especiales, requisitos de recorrido, dimensiones, limitaciones de instalación, materiales y requisitos de tratamiento de superficies.
Conclusión
Un bien seleccionadoSoporte de resorte variable para tuberíapuede proporcionar un equilibrio práctico entre el soporte de carga de la tubería y el movimiento térmico controlado. Al permitir el desplazamiento vertical y al mismo tiempo mantener una fuerza de soporte predecible, puede ayudar a controlar la tensión de las tuberías y proteger los equipos conectados en generación de energía, petroquímica, petróleo y gas, tratamiento de agua y otras aplicaciones industriales. Siempre se debe seleccionar el modelo más adecuado según la carga real, el desplazamiento, la temperatura, la instalación y los requisitos estructurales. Con configuraciones estandarizadas, capacidades de personalización, procedimientos de control de calidad y soporte técnico, Tianshun puede proporcionar soluciones de soporte de resorte para una amplia gama de proyectos de tuberías industriales. Si está planificando un nuevo sistema de tuberías, reemplazando los soportes existentes o evaluando una solución personalizada de soporte de resorte,contáctanoscon sus requisitos técnicos para discutir la configuración y cotización del producto adecuado.
