Cuando las tuberías industriales deben adaptarse a la expansión térmica y al mismo tiempo resistir cargas de choque repentinas,Tian ShunproporcionaAmortiguadores hidráulicos para sujeción de tuberíasDiseñado para ayudar a mantener la estabilidad del sistema bajo condiciones operativas exigentes. Estos dispositivos sensibles a la velocidad permiten el movimiento gradual de la tubería durante el funcionamiento normal y proporcionan restricción dinámica cuando el desplazamiento rápido amenaza la integridad de la tubería.
Los amortiguadores hidráulicos son dispositivos de restricción dinámica esenciales en plantas de energía, instalaciones petroquímicas, refinerías y otras instalaciones industriales donde los sistemas de tuberías enfrentan fuerzas sísmicas, golpes de ariete, transitorios de presión y perturbaciones relacionadas con los equipos. A diferencia de las restricciones rígidas convencionales, se adaptan al movimiento térmico lento y al mismo tiempo resisten el desplazamiento repentino a alta velocidad. Este artículo explica sus principios operativos, componentes clave, consideraciones de ingeniería, aplicaciones y requisitos de mantenimiento. También describe cómo seleccionar el equipo adecuado para proyectos específicos de restricción de tuberías y cómo Tianshun puede satisfacer los requisitos de tuberías industriales.
Los amortiguadores hidráulicos son dispositivos mecánico-hidráulicos especializados que restringen el movimiento rápido en los sistemas de tuberías y al mismo tiempo permiten un movimiento relativamente ilimitado a bajas velocidades. Son particularmente valiosos en instalaciones donde las tuberías se expanden, contraen o cambian durante los ciclos operativos normales pero deben permanecer controladas durante eventos dinámicos inesperados.
Un amortiguador hidráulico típico contiene un cilindro, un pistón, un vástago de pistón, fluido hidráulico, un mecanismo de control de flujo interno, sellos y conexiones finales. Cuando una tubería se mueve lentamente debido a los cambios de temperatura, el fluido hidráulico fluye a través de conductos calibrados, lo que permite que el pistón se desplace. Cuando el movimiento excede la velocidad de activación especificada del dispositivo, la resistencia hidráulica aumenta sustancialmente, lo que ayuda a sujetar la tubería.
Los amortiguadores hidráulicos generalmente funcionan junto a los soportes de carga en lugar de reemplazarlos. Los soportes de resorte, zapatas para tuberías y otros soportes soportan el peso de la tubería y se adaptan al movimiento normal, mientras que los amortiguadores brindan restricción contra cargas dinámicas específicas.
Para obtener detalles específicos del proyecto, revise la información del producto Amortiguadores hidráulicos para sujeción de tuberías de Tianshun.
El principio de funcionamiento se basa en la relación entre la velocidad del pistón y la resistencia hidráulica. El dispositivo responde de manera diferente al desplazamiento gradual y al movimiento repentino, lo que ayuda a que los sistemas de tuberías permanezcan flexibles durante el funcionamiento normal sin sacrificar la restricción dinámica.
Las tuberías industriales experimentan cambios dimensionales a medida que las temperaturas de funcionamiento aumentan y disminuyen. Durante un movimiento suficientemente lento, el amortiguador permite que su pistón se desplace a través del cilindro con una resistencia limitada. Esto ayuda a evitar restricciones innecesarias de la expansión y contracción térmica.
Durante un evento sísmico, golpe de ariete, disparo de turbina o transitorios similares, la velocidad de la tubería puede aumentar rápidamente. El mecanismo hidráulico interno del amortiguador restringe el flujo de fluido a medida que se alcanzan las condiciones de activación especificadas.
El aumento de la resistencia hidráulica dificulta considerablemente el movimiento posterior del pistón. Luego, el dispositivo transfiere la fuerza de restricción resultante a través de sus conexiones de montaje a la estructura de soporte, lo que ayuda a limitar el desplazamiento excesivo de la tubería.
Una vez que el transitorio disminuye, el mecanismo puede volver a su comportamiento normal de permiso de movimiento, según el diseño. El tamaño, la instalación y el mantenimiento correctos son importantes para garantizar que el amortiguador responda según lo previsto durante toda su vida útil.
Los amortiguadores hidráulicos correctamente especificados ofrecen varias ventajas de ingeniería para los sistemas de tuberías industriales.
Una limitación importante es que los amortiguadores hidráulicos no son soluciones universales para todos los problemas de vibración. Su idoneidad depende de las características del movimiento, el rango de frecuencia, los casos de carga y los requisitos de rendimiento del sistema de tuberías. Las vibraciones de baja amplitud y alta frecuencia pueden requerir un enfoque de control de vibraciones diferente o complementario.
Los amortiguadores hidráulicos se consideran frecuentemente para redes de tuberías críticas donde el desplazamiento repentino podría afectar la continuidad operativa, la integridad del equipo o la seguridad de la planta.
Las líneas principales de vapor, las tuberías de agua de alimentación y otros circuitos de alta energía pueden experimentar cargas dinámicas durante disparos de equipos, transitorios de presión o eventos sísmicos. Los amortiguadores ayudan a restringir el movimiento cuando las condiciones de diseño lo requieren.
Las tuberías de proceso conectadas a bombas, compresores, hornos y equipos a presión pueden estar expuestas a cambios rápidos en las condiciones operativas. Las restricciones diseñadas adecuadamente pueden ayudar a controlar cargas transitorias y proteger conexiones vulnerables.
Los sistemas de tuberías relacionados con la seguridad pueden requerir un desempeño de restricción, calificación ambiental y evaluación sísmica cuidadosamente documentados. La selección debe seguir los códigos de proyecto aplicables y los requisitos de calificación en lugar de depender únicamente de descripciones generales del producto.
El procesamiento de gas, las instalaciones de gas natural licuado y las líneas de transferencia de alta presión pueden requerir disposiciones de soporte especializadas para adaptarse al movimiento operativo mientras se controlan eventos dinámicos específicos.
Las juntas de expansión de fuelle metálico y componentes similares pueden ser sensibles a un desplazamiento excesivo o carga externa. Los amortiguadores colocados correctamente pueden ayudar a limitar el movimiento durante condiciones transitorias definidas, siempre que la disposición de restricción completa esté diseñada para las cargas de juntas y tuberías.
El rendimiento del amortiguador hidráulico depende de varios parámetros de diseño interconectados. La siguiente tabla resume los valores representativos publicados en la información del producto de Tianshun. Los requisitos reales deben confirmarse para el modelo y proyecto específicos.
| Parámetro | Rango u opción representativa | Consideración de ingeniería |
|---|---|---|
| Capacidad de carga | Aproximadamente 5 kN a 500 kN y más para unidades personalizadas | Debe acomodar fuerzas de restricción calculadas y casos de carga específicos. |
| Carrera estándar | 100, 150, 200, 300 y 500 milímetros | Debe cubrir el desplazamiento térmico esperado y las tolerancias de instalación. |
| Velocidad de activación | Normalmente de 5 a 50 mm/s, sujeto a especificación | Debe distinguir el movimiento normal de la tubería de las condiciones dinámicas que requieren restricción. |
| Temperatura de funcionamiento estándar | Aproximadamente -40°C a +120°C | Verifique la idoneidad del fluido, los sellos y los materiales a las temperaturas de servicio reales. |
| Material del cilindro | Opciones de acero al carbono o acero aleado | La selección depende de las cargas, el entorno y las especificaciones del proyecto. |

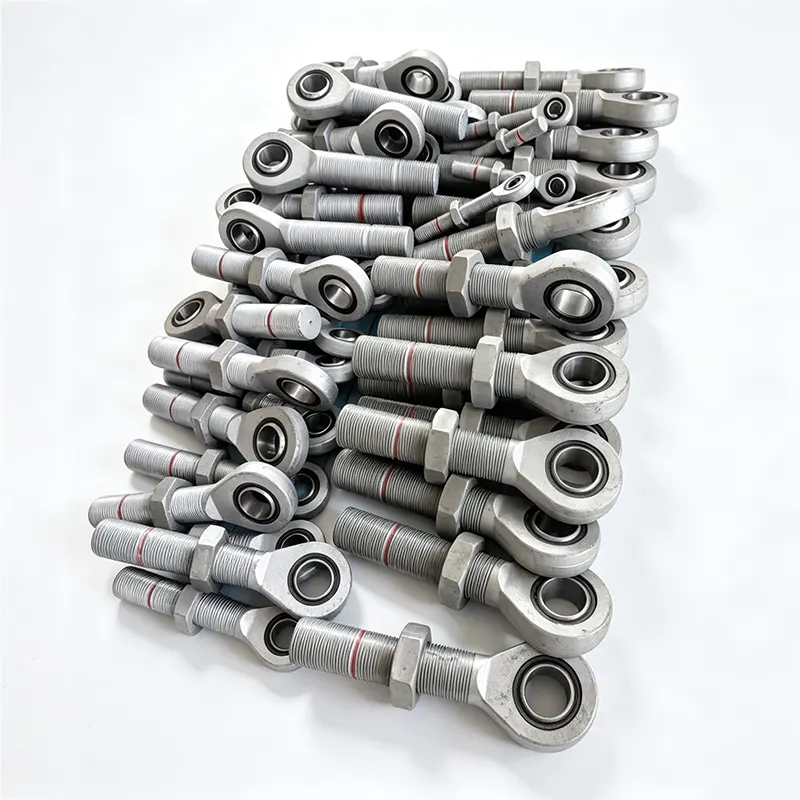

| Conexiones finales | Opciones de ojo de varilla, horquilla, rótula y rosca | Debe coincidir con el accesorio estructural y la dirección de movimiento permitida. |
| Pruebas | Pruebas funcionales, de presión y de fugas según lo especificado | Confirme los registros de inspección y la documentación requerida antes de la aceptación. |
Estos valores son información indicativa del producto, no sustituyen a una hoja de datos aprobada ni a un cálculo específico del proyecto. Para servicios nucleares, de alta temperatura u otros servicios críticos, confirme los requisitos de calificación aplicables directamente con el fabricante.
La elección de un amortiguador hidráulico requiere coordinación entre el análisis de tensión de la tubería, el diseño del soporte, las interfaces del equipo y las condiciones del sitio. La compra basada únicamente en el diámetro nominal de la tubería no es suficiente.
Determine si la restricción debe abordar cargas sísmicas, golpes de ariete, descargas de válvulas de seguridad, disparos de equipos, movimientos inducidos por el viento u otros transitorios. El caso de carga gobernante establece el desempeño de restricción requerido.
Utilice el análisis de tensión de tuberías aprobado para establecer las fuerzas requeridas en tensión y compresión. Verifique la clasificación del amortiguador, la resistencia de la unión, el acero estructural, las soldaduras y los componentes de las tuberías conectadas como parte de la ruta de carga completa.
Establezca el recorrido térmico esperado de calor a frío, la posición de instalación y el posible desplazamiento bajo las condiciones de operación aplicables. Una carrera adecuada ayuda a evitar contactos no deseados al final del recorrido y interferencias con el movimiento normal de la tubería.
La velocidad de activación debe ser adecuada para el rango esperado de movimiento normal y los eventos dinámicos que requieren restricción. La calibración incorrecta puede resultar en una resistencia no deseada durante la operación de rutina o una respuesta inadecuada durante un transitorio.
Revise las temperaturas ambiente y de las tuberías, la exposición a la corrosión, la humedad, la compatibilidad de los fluidos y cualquier requisito ambiental especial. Las aplicaciones especializadas pueden necesitar materiales mejorados, sellos, revestimientos protectores o pruebas de calificación.
Identificar los códigos de diseño que rigen y las especificaciones del proyecto. Dependiendo de la aplicación, estos pueden incluir requisitos relevantes de ASME B31.1, ASME B31.3, estándares MSS o especificaciones de servicios nucleares. Confirme las ediciones exactas, la aplicabilidad y el alcance de calificación requerido con el ingeniero responsable.
Para obtener información adicional sobre equipos de soporte complementarios, explore los soportes de resorte constante de Tianshun y revise cómo los componentes seleccionados pueden trabajar juntos en un sistema de soporte de tuberías coordinado.
Incluso un amortiguador hidráulico seleccionado correctamente puede funcionar mal si se instala incorrectamente o se mantiene de manera inadecuada. La instalación y la inspección deben seguir las instrucciones del fabricante y la documentación del proyecto aprobada.
La inspección debe considerar fugas de fluido hidráulico, corrosión, daños en el vástago del pistón, conexiones flojas, sellos dañados, desplazamiento anormal y evidencia de interferencia mecánica. Cualquier condición inusual debe evaluarse según las instrucciones de servicio del fabricante.
Los intervalos de inspección y los cronogramas de revisión deben reflejar el manual del equipo, el entorno operativo, el historial de eventos y los requisitos del proyecto. La guía publicada por Tianshun indica inspecciones a intervalos de aproximadamente tres a cinco años y una posible revisión alrededor de diez años en condiciones normales de servicio; estos deberían tratarse como orientación general y no como requisitos universales. Las aplicaciones críticas para la seguridad pueden requerir un cronograma diferente.
Después de un evento sísmico significativo u otro transitorio de base de diseño, inspeccione el sistema de retención de acuerdo con los procedimientos aplicables del sitio antes de volver a poner en servicio el equipo afectado.
Su propósito principal es permitir el movimiento lento de la tubería durante condiciones normales de operación y al mismo tiempo restringir el desplazamiento rápido causado por eventos dinámicos específicos. Esto ayuda a controlar las cargas transmitidas a las tuberías, los equipos conectados y las estructuras de soporte.
Un soporte de resorte soporta el peso de la tubería y al mismo tiempo se adapta al movimiento térmico. Un amortiguador hidráulico proporciona principalmente restricción dinámica y generalmente no reemplaza la función de soporte de carga de un soporte. Ambos pueden usarse en el mismo sistema de tuberías para diferentes propósitos de ingeniería.
Comience con el análisis de tensión de tuberías aprobado e identifique los casos de carga dinámica que los rigen. La selección debe considerar las fuerzas de restricción, la capacidad de tensión y compresión, la carrera, las cargas de montaje y la resistencia del sistema de fijación completo.
Muchos amortiguadores hidráulicos admiten instalación horizontal, vertical o inclinada, pero la orientación permitida depende del diseño. Confirme las instrucciones del fabricante, la configuración de montaje y cualquier restricción específica del proyecto antes de la instalación.
Sí. La inspección debe cubrir fugas, corrosión, condición de la varilla, conexiones y desempeño funcional, según corresponda. El programa de inspección y revisión debe seguir las instrucciones del fabricante y los requisitos operativos de la instalación.
No. Su objetivo principal es restringir movimientos rápidos y cargas transitorias específicas. La vibración continua de baja amplitud y alta frecuencia puede requerir análisis adicionales y otras medidas de control de vibración.
Proporcione la capacidad de carga requerida, carrera, temperaturas ambiente y de funcionamiento, velocidad de activación, orientación de montaje, conexiones finales, tensión de la tubería o dibujos de soporte, condiciones ambientales y estándares de proyecto aplicables. Estos detalles ayudan al fabricante a evaluar la configuración adecuada.
Los amortiguadores hidráulicos para la sujeción de tuberías desempeñan un papel importante en los sistemas de tuberías industriales que deben adaptarse al movimiento térmico rutinario y al mismo tiempo resistir fuerzas dinámicas repentinas. La selección correcta depende de las cargas calculadas, los requisitos de carrera, las características de activación, los detalles de instalación, la compatibilidad del material y los estándares de calificación y diseño aplicables. La integración de amortiguadores con soportes de tubería y componentes de expansión adecuados ayuda a crear un sistema de restricción coordinado en lugar de depender de un solo dispositivo para resolver cada problema de movimiento.
Tian Shun respalda proyectos de tuberías industriales con soluciones de amortiguadores hidráulicos y productos de soporte de tuberías relacionados. Si está planificando una nueva instalación, actualizando un sistema de retención existente o buscando equipos personalizados para condiciones operativas exigentes, prepare sus requisitos técnicos ycontáctanospara discutir configuraciones adecuadas, consideraciones de ingeniería y opciones de cotización específicas del proyecto.
