Como fabricante experimentado de soportes para tuberías,Tian ShunproporcionaSoporte deslizante para tuberías preaisladasSoluciones diseñadas para adaptarse al movimiento térmico manteniendo la continuidad del aislamiento. Estos conjuntos integrados ayudan a los proyectos industriales a reducir los puentes térmicos, simplificar la instalación y mejorar la confiabilidad de los sistemas de tuberías aisladas.
Un soporte deslizante para tubería preaislado combina aislamiento de carga con una interfaz deslizante de baja fricción, lo que permite que las tuberías se expandan y contraigan sin comprometer la protección térmica. A diferencia de los soportes convencionales que requieren cortar y reconstruir el aislamiento en el sitio, un diseño integrado ayuda a mantener una envoltura de aislamiento continua y una barrera de vapor más confiable. Este artículo explica cómo funcionan estos soportes, qué materiales se adaptan a diferentes temperaturas de funcionamiento, cómo seleccionar la configuración correcta y qué deben considerar los ingenieros al especificar un soporte para vapor, agua enfriada o servicio criogénico.
1. ¿Qué es un soporte deslizante para tubería preaislado?
2. ¿Cómo funciona el sistema corredizo y aislante?
3. ¿Cuáles son los principales beneficios de la ingeniería?
4. ¿Qué materiales son adecuados para diferentes temperaturas?
5. ¿Cómo se selecciona el soporte de corredera de tubería adecuado?
6. ¿Dónde se utilizan los soportes deslizantes para tuberías preaislados?
7. ¿Qué deben comprobar los compradores antes de realizar el pedido?
9. ¿Cómo puede Tianshun apoyar su proyecto?

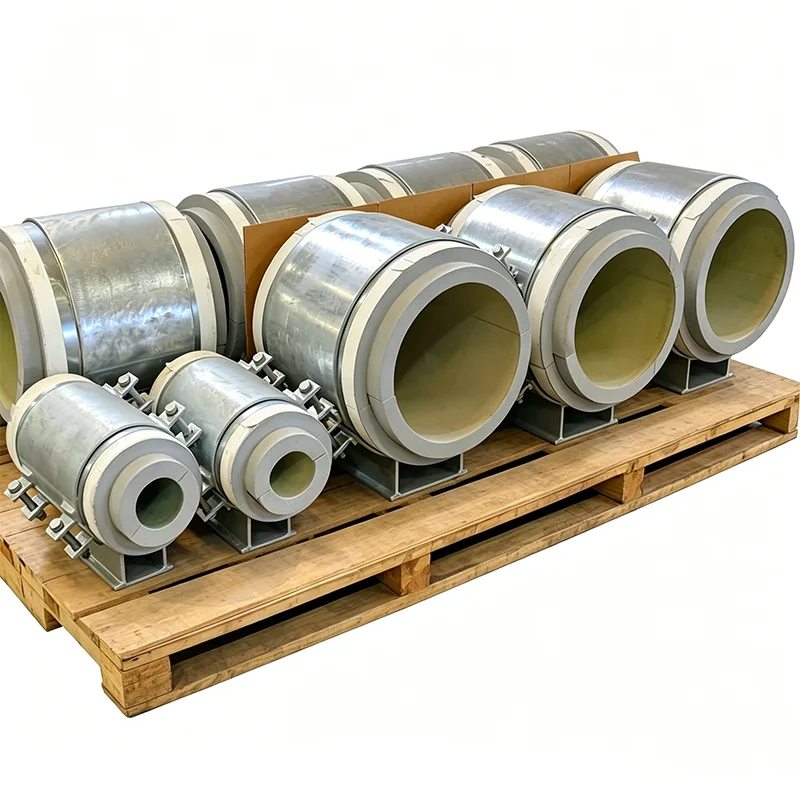

Un soporte deslizante para tuberías preaisladas es un componente de ingeniería que soporta una tubería aislada y al mismo tiempo permite un movimiento controlado a lo largo de su eje. Integra un soporte estructural, un bloque aislante de carga y una interfaz deslizante en un conjunto coordinado.
Las tuberías industriales experimentan cambios dimensionales a medida que las temperaturas de funcionamiento aumentan y disminuyen. Las líneas de vapor se expanden durante el arranque, las tuberías de agua enfriada experimentan condiciones térmicas diferentes a las de su entorno y las tuberías criogénicas se contraen significativamente durante la operación. Si el sistema de soporte impide el movimiento requerido, se pueden desarrollar fuerzas excesivas en las conexiones de tuberías, boquillas de equipos, anclajes y otros puntos estructurales.
Los soportes convencionales pueden crear otro problema: el aislamiento a menudo se interrumpe en el lugar del soporte. Es posible que los trabajadores del sitio necesiten cortar el aislamiento alrededor de la zapata de metal y luego reconstruir la envoltura protectora. Una mala alineación, un aislamiento comprimido o un sellado incompleto pueden reducir el rendimiento térmico.
Un soporte deslizante preaislado aborda estos desafíos combinando aislamiento térmico y movimiento controlado en una unidad ensamblada en fábrica. El diseño debe adaptarse a la carga, temperatura, especificación de aislamiento y desplazamiento esperado de la tubería.
El conjunto está diseñado para transferir la carga de la tubería a la estructura de soporte manteniendo al mismo tiempo el mecanismo deslizante separado de la función de aislamiento principal. Cada componente tiene un propósito de ingeniería específico.
Un bloque de aislamiento rígido soporta la carga de la tubería y al mismo tiempo limita la transferencia de calor entre la tubería y la estructura de acero. Su material, espesor, resistencia a la compresión y geometría deben ser adecuados para la temperatura de diseño y las condiciones de carga. El bloque debe verificarse con respecto a las cargas de operación, instalación y prueba aplicables.
Una configuración típica utiliza una superficie deslizante de acero inoxidable pulido combinada con una almohadilla deslizante impregnada de PTFE o grafito. La disposición precisa depende del diseño. La interfaz permite el movimiento axial al tiempo que ayuda a controlar la fricción y las fuerzas resultantes transmitidas a la estructura de soporte.
El recorrido de deslizamiento requerido debe determinarse a partir del análisis de tensión de la tubería. Los diseñadores deben considerar el desplazamiento previsto, la dirección del movimiento, el coeficiente de fricción, las reacciones de los soportes y una tolerancia adecuada para las condiciones del proyecto.
Para servicios de frío y criogénicos, el control de la humedad es particularmente importante. Una brida de sellado integrada puede proporcionar un punto de conexión definido para la cubierta aislante adyacente y la barrera de vapor. El sellado correcto en el sitio ayuda a limitar la entrada de humedad, que de otro modo puede degradar el rendimiento del aislamiento y aumentar los riesgos de corrosión.
La interfaz deslizante también necesita una protección adecuada contra escombros de construcción, agua y otros contaminantes. Los detalles finales de cerramiento y sellado deben confirmarse con los dibujos aprobados por el fabricante.
La integración de funciones de aislamiento y deslizamiento puede mejorar la consistencia de la instalación y reducir los problemas comunes en las ubicaciones de soporte de tuberías.
Estos beneficios dependen de una correcta ingeniería e instalación. Un soporte deslizante no puede compensar un modelo de tensión de tubería incorrecto, una resistencia de aislamiento inadecuada, un recorrido insuficiente o una barrera de vapor mal sellada.
La selección del material es uno de los pasos más importantes a la hora de especificar un soporte deslizante para tubería preaislado. El aislamiento debe soportar la temperatura de servicio y la carga de compresión manteniendo un rendimiento térmico aceptable. Los materiales deslizantes también deben ser compatibles con los requisitos de carga, movimiento, entorno y mantenimiento esperados.
| Solicitud | Material de aislamiento potencial | Consideración de selección clave |
|---|---|---|
| Agua fría y salmuera | PIR de alta densidad | Conductividad térmica, resistencia a la humedad y resistencia a la compresión. |
| Tuberías de proceso de baja temperatura | PIR o vidrio celular | Temperatura de diseño, control de vapor y capacidad de carga. |
| Tuberías criogénicas | vidrio celular | Idoneidad para temperaturas extremadamente bajas y protección contra la humedad. |
| Líneas de proceso de vapor y caliente. | Silicato de calcio | Clasificación de temperatura, resistencia mecánica y rendimiento térmico. |
| Aplicaciones especializadas de alta temperatura | Aislamiento a base de perlita o microporoso | Límites de temperatura específicos del proyecto y comportamiento de compresión. |
Como se describe en la página del producto Soporte deslizante para tuberías preaisladas de Tianshun, las opciones de materiales pueden cubrir condiciones de servicio que oscilan aproximadamente entre -196 °C y +650 °C, según el aislamiento seleccionado y el diseño específico. Estos puntos finales no deben interpretarse como una clasificación universal para cada configuración.
Los ingenieros deben confirmar la temperatura de funcionamiento permitida, la resistencia a la compresión a la temperatura de diseño, el espesor del aislamiento, los límites del material deslizante y la compatibilidad de todos los componentes antes de aprobar una especificación final.
Elegir un soporte basándose únicamente en el diámetro nominal de la tubería puede generar costosas revisiones de diseño. Una especificación confiable considera los requisitos mecánicos, térmicos y de instalación en conjunto.
Identifique la temperatura de funcionamiento normal, las temperaturas de diseño mínimas y máximas, las condiciones de presión y los escenarios de arranque o apagado relevantes. Estos factores influyen en la selección del aislamiento y el movimiento esperado de la tubería.
Proporcione el peso operativo de la tubería, el peso del fluido, el peso del aislamiento y del revestimiento, las cargas dinámicas aplicables y las cargas de prueba hidráulica relevantes. El bloque de aislamiento debe compararse con el caso de carga gobernante y no solo con el peso operativo normal.
Utilice el análisis de tensión de tubería aprobado para establecer el movimiento esperado en la ubicación del soporte. Confirme la dirección de desplazamiento, el desplazamiento de diseño, las dimensiones de la interfaz deslizante y el espacio libre requerido.
Especifique el diámetro exterior de la tubería, el material aislante, el espesor del aislamiento y los requisitos de barrera de vapor. La geometría del soporte debe alinearse con el sistema de aislamiento adyacente y evitar crear espacios o transiciones de sellado vulnerables.
Determine si el soporte requiere una configuración deslizante estándar, placas guía laterales u otras restricciones específicas del proyecto. Los soportes guiados pueden permitir el movimiento axial al mismo tiempo que limitan el desplazamiento lateral, pero las ubicaciones de las restricciones deben coordinarse con el diseño general de tensión de la tubería.
Para obtener una descripción general más amplia de las configuraciones de soporte, revise la gama de soportes para tuberías industriales de Tianshun y coordine el soporte seleccionado con el programa de soporte completo del proyecto.
Estos soportes son particularmente útiles cuando una tubería necesita tanto protección térmica como movimiento controlado. Las aplicaciones comunes incluyen:
Considere una tubería de agua helada instalada en un edificio industrial húmedo. Si un soporte de acero convencional interrumpe el aislamiento, se puede desarrollar condensación alrededor del soporte, lo que podría contribuir a la corrosión y al deterioro del aislamiento. Un soporte deslizante preaislado adecuadamente seleccionado puede reducir este puente térmico y al mismo tiempo permitir que la tubería se mueva según lo diseñado.
El resultado real depende de las especificaciones de aislamiento, las cargas de soporte, las condiciones ambientales, la calidad de la instalación y la continuidad del sistema completo de barrera de vapor.
Para los equipos de adquisiciones de proyectos, una consulta técnica completa ayuda a los fabricantes a preparar una cotización más precisa y reduce el riesgo de lagunas en las especificaciones.
Prepare la siguiente información antes de solicitar una propuesta:
Solicite al fabricante que confirme las suposiciones de diseño, las cargas permitidas, las propiedades de aislamiento, el recorrido de deslizamiento y los detalles de la interfaz. Cuando sea necesario, organice una inspección de terceros o pruebas presenciadas como un servicio de proyecto definido por separado.
La inspección y la documentación de fábrica pueden mejorar la trazabilidad, pero los compradores deben distinguir entre controles de calidad internos y pruebas realizadas por un tercero acreditado de forma independiente. El alcance de la inspección debe acordarse antes de que comience la producción.
Una zapata de tubería estándar soporta principalmente la tubería y puede requerir que se corte y reconstruya aislamiento alrededor de ella. Un soporte deslizante para tubería preaislado integra un bloque aislante que soporta carga y una interfaz deslizante, lo que ayuda a preservar el aislamiento térmico y al mismo tiempo se adapta al movimiento específico.
El rango de funcionamiento depende del material aislante y del diseño del conjunto completo. Tianshun enumera opciones que van desde aproximadamente -196 °C para configuraciones criogénicas adecuadas hasta +650 °C para un aislamiento adecuado de alta temperatura. Se debe confirmar el rango real permitido para los materiales, cargas y condiciones de operación seleccionados.
El recorrido requerido se establece mediante el análisis de tensión de las tuberías, considerando la expansión o contracción térmica, la ubicación del soporte, la dirección del movimiento y los escenarios operativos relevantes. La superficie de deslizamiento debe proporcionar suficiente recorrido sin alcanzar sus límites mecánicos.
Sí. Las placas guía se pueden incorporar en configuraciones adecuadas para permitir el movimiento axial al tiempo que se restringe el desplazamiento lateral. La disposición de las guías y los espacios libres deben coordinarse con el análisis de tensión de la tubería y el diseño de soporte del proyecto.
Dependiendo del alcance del suministro acordado, la documentación puede incluir certificados de materiales de acero, hojas de datos de materiales aislantes, información de pruebas de fricción por deslizamiento, informes de inspección dimensional y registros de inspección de fábrica relevantes. Confirme los estándares requeridos, la trazabilidad y cualquier requisito de prueba de terceros en la especificación de compra.
Un soporte confiable para correderas de tuberías preaisladas debe equilibrar la carga estructural, el aislamiento térmico, el rendimiento de deslizamiento y la protección contra la humedad. Tratar estos requisitos como un diseño coordinado ayuda a reducir la incertidumbre en la instalación y respalda la confiabilidad de la tubería a largo plazo.
Tian Shun fabrica productos de soporte para tuberías en sus instalaciones de Yangzhou desde 2012 y suministra soluciones para aplicaciones de tuberías industriales, incluidos vapor, agua enfriada y servicios criogénicos. Al revisar las dimensiones de las tuberías, los requisitos de aislamiento, las cargas de diseño y los datos de movimiento, el equipo de ingeniería puede ayudar a identificar una configuración de soporte adecuada y aclarar la documentación requerida para su proyecto.
Si está buscando un producto personalizadoSoporte deslizante para tuberías preaisladasPara una nueva instalación o una actualización de una tubería existente, prepare el cronograma de soporte de la tubería, las especificaciones de aislamiento y los datos del análisis de tensión antes de solicitar una cotización. Visite la página del producto Tianshun para revisar el enfoque de diseño disponible ycontáctanospara analizar sus requisitos técnicos, opciones de materiales, alcance de inspección y necesidades de entrega del proyecto.
