Las juntas de expansión de tuberías son componentes flexibles instalados en sistemas de tuberías para absorber los cambios dimensionales causados por la expansión y contracción térmica, así como para amortiguar la vibración, reducir el ruido y compensar desalineaciones menores en la instalación. Sin juntas de expansión, el crecimiento térmico en tramos largos de tuberías generaría una enorme tensión que puede dañar bombas, válvulas, boquillas y la propia tubería.Tecnología del oleoducto Yangzhou Tianshunfabrica tres familias principales de juntas de expansión (fuelles metálicos, caucho y tela), cada una diseñada para condiciones específicas de presión, temperatura y medios.

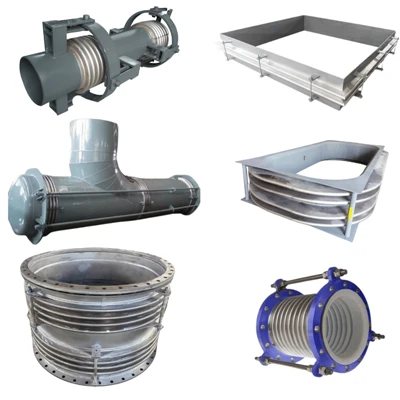

Las juntas de expansión metálicas, también llamadas juntas de expansión de fuelle, se construyen a partir de uno o más elementos de fuelle de acero inoxidable enrollados combinados con accesorios de extremo como bridas, extremos soldados o conexiones roscadas. Están diseñados para sistemas de tuberías presurizadas y pueden absorber movimientos axiales, laterales y angulares individualmente o en combinación.
Las configuraciones varían desde unidades simples de un solo eje hasta diseños complejos unidos, universales, con bisagras y con presión equilibrada que contienen empuje de presión o restringen el movimiento a planos específicos. Los fuelles suelen estar formados de acero inoxidable 304, 321 o 316L, con opciones de alta aleación como Inconel o Hastelloy disponibles para servicios corrosivos o de alta temperatura. Las clasificaciones de presión cubren el vacío total hasta varios cientos de bar, según el diámetro y el número de capas del fuelle.
| Elemento de parámetro | Ejemplos de valores comunes |
| Diámetro nominal (DN) | DN50 - DN3000 (Se pueden fabricar dimensiones no estándar según los dibujos). |
| Presión de diseño (PN) | PN10, PN16, PN25, PN40 |
| Temperatura de diseño | -196°C a +800°C |
| Material de fuelle | SS304, SS316L, Inconel 625 |
| Tipo de conexión | Brida, soldadura |
| Capacidad de movimiento | Axial, Lateral, Angular (mm/°) |
| Vida fatigada | 1000, 3000, 5000 ciclos |
Las juntas de expansión de caucho ofrecen una alternativa liviana y amortiguadora de vibraciones a las unidades metálicas para aplicaciones de baja presión. Construidos con caucho sintético reforzado como EPDM, NBR, neopreno o variantes revestidas de PTFE, absorben el movimiento térmico, reducen el ruido transmitido por la estructura y compensan la desalineación entre las tuberías y el equipo. Se utilizan ampliamente en tratamiento de agua, HVAC, estaciones de bombeo y líneas de transferencia de productos químicos donde la resistencia a la corrosión y la absorción de impactos son prioridades.

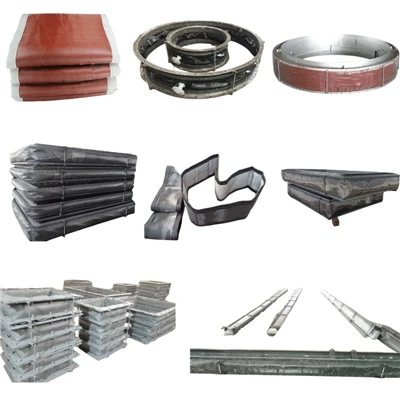

Las juntas de expansión de tela o no metálicas están diseñadas principalmente para sistemas de conductos de baja presión y gases de combustión que funcionan a altas temperaturas. Consisten en múltiples capas de tejidos resistentes a altas temperaturas, materiales aislantes y selladores enmarcados por estructuras de metal o acero. Capaces de absorber grandes cantidades de movimiento axial, lateral y angular con una fuerza de reacción muy baja, las juntas de tela son comunes en plantas de energía, instalaciones de conversión de residuos en energía, hornos de cemento y sistemas de escape industriales que operan hasta 1000 °C y más con un aislamiento adecuado.
| Tabla de parámetros | Ejemplos de valores comunes |
| Temperatura de servicio | 400°C-1000°C |
| Presión de funcionamiento | ± 50 kPa (baja presión) |
| Tipo de medio/gas | Gases de combustión, aire caliente, gases corrosivos |
| Capas de tela | PTFE, Silicio, Fibra Cerámica |
| Longitud cara a cara | 200 mm - 500 mm (personalizable) |
| Material del marco | Acero al carbono, Q235, SS304 |
Nuestra gama de juntas de expansión cubre diámetros nominales desde DN25 (1 pulgada) hasta DN4000 (160 pulgadas) y mayores para unidades de tela personalizadas. Las dimensiones estándar entre caras siguen las normas comunes de la industria y se producen longitudes, capacidades de movimiento y configuraciones de extremos personalizados bajo pedido. Cada junta se prueba hidrostáticamente y en ciclos, según corresponda, con trazabilidad completa del material desde la bobina hasta el ensamblaje terminado.
Todas las juntas de expansión están diseñadas y fabricadas de acuerdo con las normas internacionales, incluidas EJMA, ASME B31.1, ASME B31.3, EN 14917 y GB/T 12777. También contamos con la certificación ISO 9001:2015 y podemos suministrar unidades con la marca CE para el mercado europeo.
Integración con sistemas de soporte de tuberías
Las juntas de expansión casi siempre se especifican como parte de un análisis completo de la flexibilidad de las tuberías, trabajando junto con soportes de resorte y soportes de tuberías rígidas para controlar tanto el movimiento como la carga. En líneas con un crecimiento térmico vertical significativo, los soportes de resorte variables o los soportes de resorte constante soportan el peso de la tubería mientras que la junta de expansión absorbe el desplazamiento axial y lateral. Para sistemas sujetos a eventos dinámicos como golpes de ariete o cargas sísmicas, los amortiguadores hidráulicos a menudo se instalan en paralelo con juntas de expansión para restringir el movimiento repentino y al mismo tiempo permitir el desplazamiento térmico gradual.
Nuestra cartera completa de productos también incluye soportes para zapatas para tuberías, soportes para tuberías preaisladas para líneas criogénicas y de alta temperatura, y una gama completa de soportes y soportes para resortes, lo que permite a los clientes obtener juntas de expansión y su hardware de soporte asociado de un solo fabricante.
Las juntas de expansión se especifican en prácticamente todos los sectores de la industria de procesos: generación de energía (térmica, nuclear, renovable), petróleo y gas (refinerías, oleoductos, terminales de GNL), tratamiento de agua y aguas residuales, plantas petroquímicas y farmacéuticas, procesamiento de minerales y minería, producción de alimentos y bebidas, calefacción urbana y sistemas HVAC de edificios.
Cada junta de expansión se somete a pruebas de presión e inspección dimensional antes del envío desde nuestras instalaciones de fabricación de 35.000 m² en Jiangsu, China. Nuestro equipo de ingeniería apoya a los clientes con cálculos de movimiento, orientación para la selección de materiales y revisiones de diseños personalizados. Los plazos de entrega estándar van de dos a cuatro semanas, según el tamaño y la complejidad, y los pedidos urgentes se pueden atender mediante acuerdo previo. Con más de 14 años de experiencia suministrando componentes de tuberías a más de 45 países, prestamos servicios a contratistas EPC, empresas de ingeniería y usuarios finales en todo el mundo.
¿Qué tipo de junta de dilatación debo elegir: metal, caucho o tela?
Seleccione según la presión, la temperatura y el medio. Las juntas de fuelle metálico soportan alta presión y un amplio rango de temperaturas y son las predeterminadas para tuberías de proceso. Las juntas de caucho destacan por su capacidad de amortiguación de vibraciones y resistencia a la corrosión en agua y servicios químicos suaves. Las juntas de tela se utilizan para conductos de gran diámetro, baja presión y alta temperatura, como sistemas de escape y gases de combustión.
¿Qué movimientos puede absorber una junta de dilatación?
Dependiendo del diseño, las juntas de expansión pueden absorber movimientos axiales (compresión/extensión), laterales (desplazamiento perpendicular) y angulares (rotación), ya sea individualmente o en combinación. Las unidades de fuelle único manejan principalmente el movimiento axial, mientras que los diseños universales, con bisagras y de cardán se utilizan para el desplazamiento lateral y angular.
¿Necesito soportes de resorte cuando instalo una junta de expansión?
En la mayoría de los casos, sí. Las juntas de expansión absorben el movimiento térmico pero no están diseñadas para soportar el peso de la tubería. Los soportes de resorte variables o los soportes de resorte constante soportan la carga muerta de la tubería y el contenido al tiempo que permiten que la junta de expansión se mueva libremente. La selección adecuada del soporte es parte de un análisis completo de la tensión de la tubería.
¿Qué normas siguen vuestras juntas de dilatación?
Nuestras juntas de expansión metálicas están diseñadas según los estándares EJMA y cumplen con ASME B31.1, ASME B31.3, EN 14917 y GB/T 12777. Las unidades de caucho y tela siguen los estándares ISO, EN y ASTM aplicables. El marcado CE y la inspección de terceros están disponibles bajo petición.
¿Cuál es la vida útil típica de una junta de expansión?
La vida útil depende de la temperatura, la presión, los ciclos de movimiento, la corrosión del medio y la calidad de la instalación. Una junta de fuelle metálico instalada y del tamaño adecuado suele durar de 10 a 20 años en servicio industrial normal. Las juntas de caucho y tela generalmente tienen una vida útil más corta y se consideran elementos de desgaste reemplazables. Podemos proporcionar datos del ciclo de fatiga para diseños de fuelles específicos a pedido.
