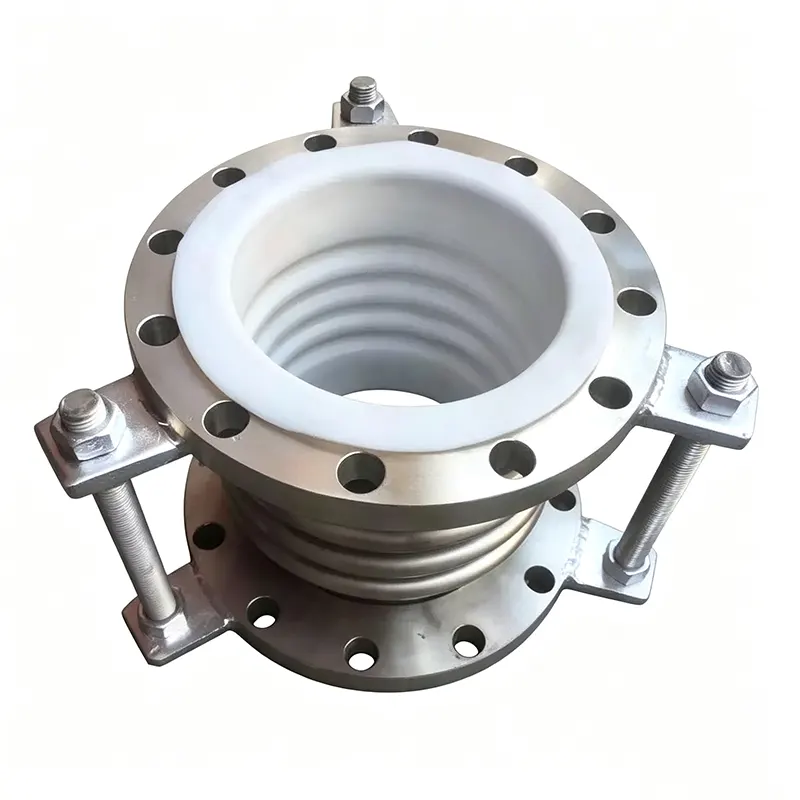

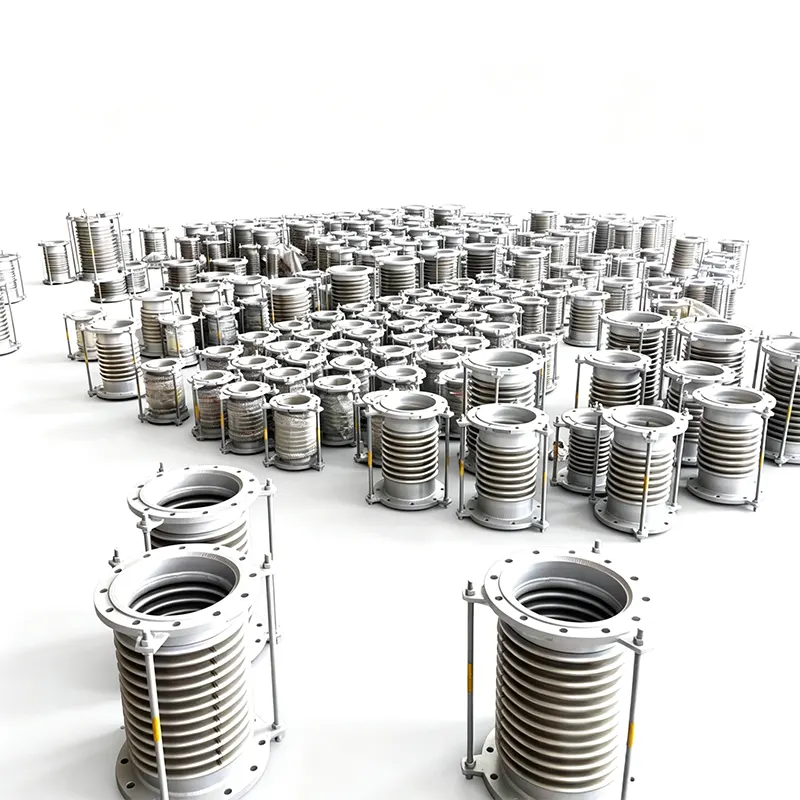

Junta de expansión de fuelle metálico

Yangzhou Tianshun fabrica juntas de expansión de fuelle metálico desde 2012. Con 14 años de experiencia enfocada y una fábrica de 35,000 m² con más de 100 empleados calificados, suministramos diseños estándar y totalmente personalizados a más de 45 países. Nuestras juntas de expansión están construidas según los estándares de EJMA y respaldadas por trazabilidad de materiales, pruebas 100% no destructivas y pruebas de prueba hidrostática en cada unidad.

Por qué la confiabilidad está en el diseño, no solo en el folleto

Vida de fatiga calculada, no asumida

El ciclo de vida se determina según las pautas de EJMA para el entorno operativo real, cubriendo movimientos axiales, laterales y angulares simultáneamente. Los diseños estándar se verifican para 1000, 3000 o 5000 ciclos completos, lo que garantiza que la junta funcione según lo previsto en todos los ciclos térmicos, no solo en papel.

Integridad material respaldada por documentación

Cada calentamiento de material de fuelle (SS304, SS316L, SS321, Inconel 625 o Hastelloy) viene con certificados de fábrica completos y registros de trazabilidad. Para servicios corrosivos como líneas de catalizador FCCU o transferencia de productos químicos, recomendamos y almacenamos aleaciones con alto contenido de níquel que resisten el agrietamiento por corrosión bajo tensión por cloruro.

Construcción de múltiples capas con indicador incorporado

Cuando la presión o la seguridad lo exigen, utilizamos fuelles de varias capas en lugar de uno de una sola capa. La estructura en capas agrega resistencia, mantiene la flexibilidad e introduce una redundancia de seguridad: si la capa interior alguna vez se perfora, la capa exterior mantiene la presión temporalmente mientras se detecta la fuga a través del orificio indicador: mantenimiento predecible en lugar de paradas no planificadas.

Soldaduras que pasan por 100% NDT

Las costuras longitudinales y circunferenciales de los fuelles, así como las soldaduras de fijación, se someten a un examen 100% radiográfico (RT) o penetrante (PT). Nuestros soldadores internos cuentan con procedimientos calificados y, antes del envío, cada unidad se prueba hidrostáticamente a 1,5 veces la presión de diseño. Sin muestreo: cada junta sale de fábrica con su propio informe de prueba.

Estabilidad contra retorcimiento y resonancia.

La contorsión de la columna y el pandeo en el plano se evitan mediante la tensión de presión cuadrática media calculada correctamente y características anti-retorsión comprobadas. Internamente, los revestimientos de flujo reducen la turbulencia, la erosión y la vibración inducida por el flujo; Las cubiertas externas o tirantes están diseñados para proteger el elemento de fuelle y guiar el movimiento; no solo se agregan como accesorios estándar, sino que están dimensionados para el servicio específico.

Alcance técnico

Tipos adaptados a las cargas de las tuberías, no solo códigos de catálogo

Juntas de expansión de fuelle axial: para expansión térmica de recorrido recto donde los anclajes y guías manejan el empuje de presión.

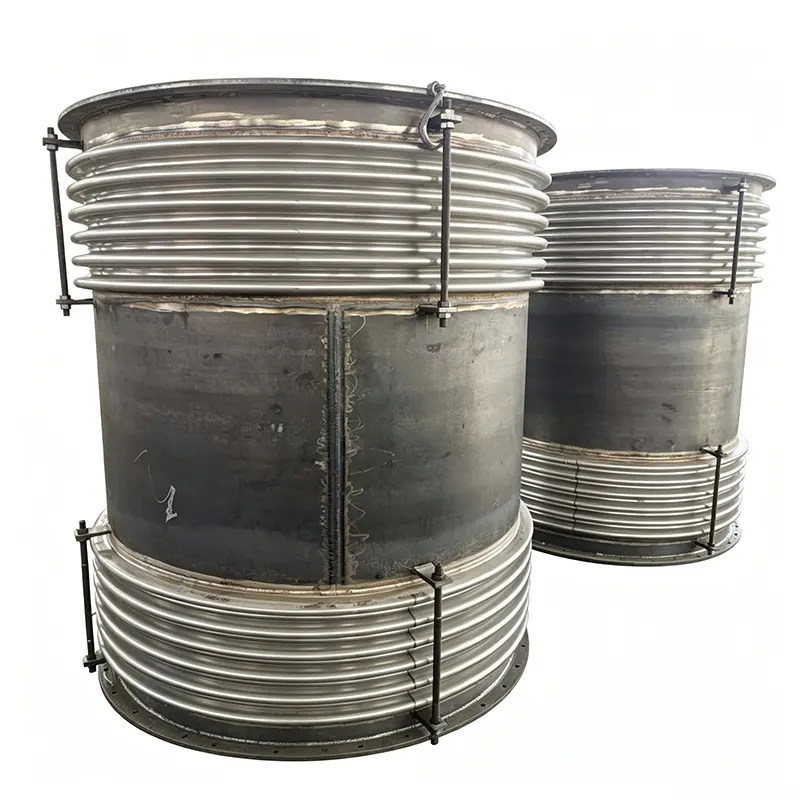

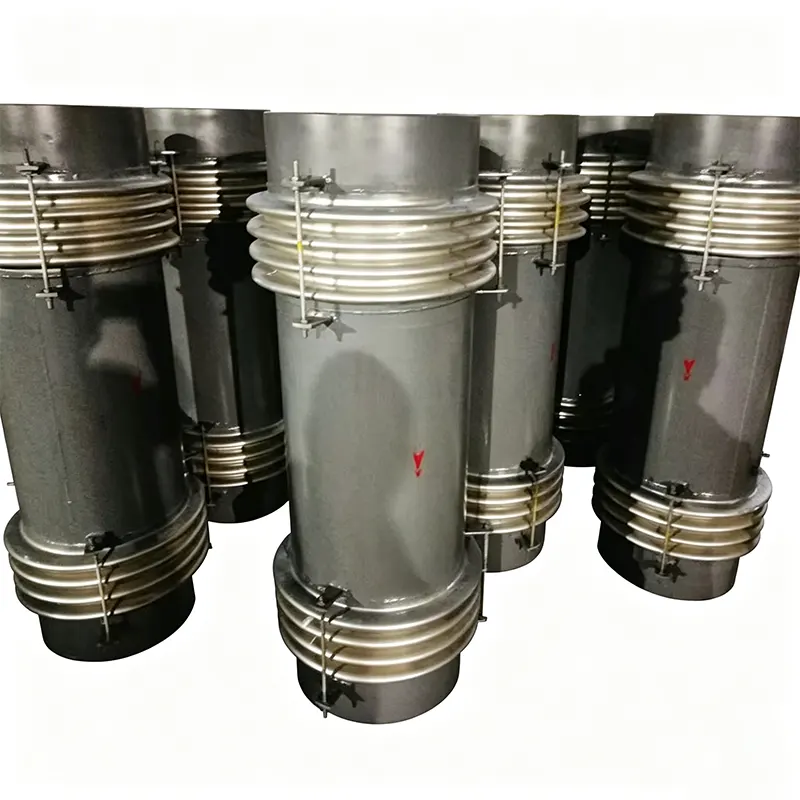

Compensadores universales (atados): absorben grandes movimientos laterales y angulares con tirantes que absorben el empuje de presión; ampliamente utilizado en salas de bombas en todo el sudeste asiático para proteger las carcasas de las bombas.

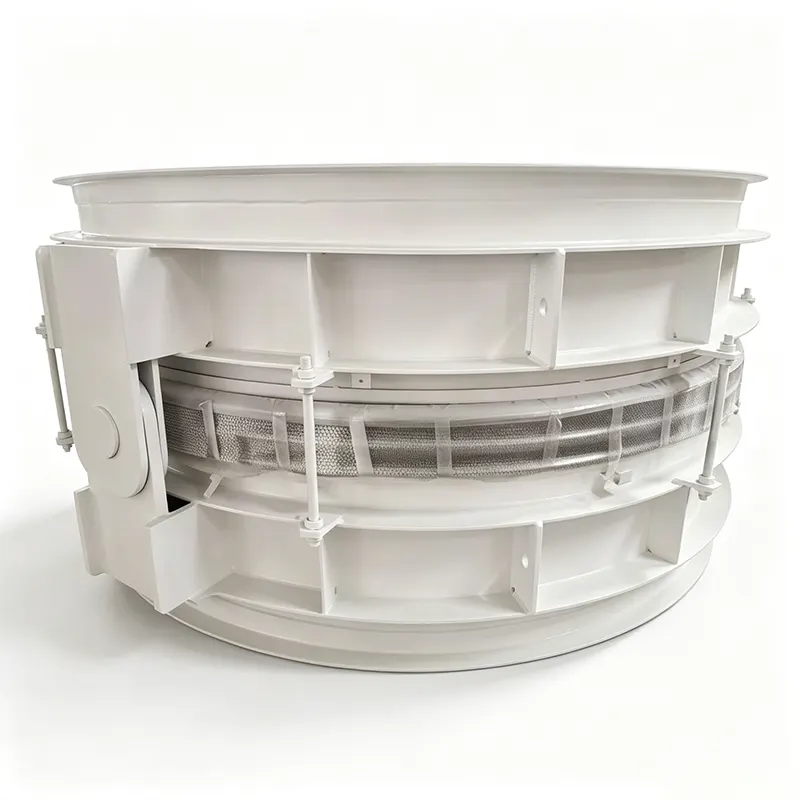

Juntas de fuelle con bisagras: restringen el movimiento a un solo plano angular, ideales para absorber la expansión en un tramo de tubería en forma de Z y al mismo tiempo restringir el empuje de presión.

Juntas de expansión tipo cardán: permiten el movimiento angular en múltiples planos, a menudo emparejadas en conjuntos para absorber movimientos complejos del sistema de tuberías.

Juntas de expansión con presión equilibrada: eliminan la fuerza de empuje de presión en los equipos conectados, como turbinas e intercambiadores de calor, fundamentales cuando el empuje de los fuelles no se puede transferir a los anclajes.

Fuelles presurizados externamente: se utilizan cuando se necesita una gran compresión axial o cuando los fuelles deben protegerse contra daños externos y flujo turbulento.

Cada tipo está configurado con la funda interior, la cubierta externa y las recomendaciones de guía correctas para la aplicación; no se envía como fuelle desnudo a menos que se solicite explícitamente.

Dónde funcionan y cómo las elecciones de materiales siguen el proceso

Generación de energía: escape de turbinas, conductos de polvo de carbón de calderas, líneas de circulación de calefacción urbana. Grandes diámetros, altas temperaturas, movimientos combinados. Inconel 625 o SS321 son típicos por su resistencia a la temperatura y la fatiga.

Refinerías y plantas petroquímicas – FCCU, trenes intercambiadores de calor, tuberías de transferencia de petróleo. Las aleaciones resistentes a la corrosión, como Inconel 625 o Hastelloy, se seleccionan según el contenido de azufre, los cloruros y la temperatura de funcionamiento.

Calefacción urbana y HVAC: redes de vapor, circuitos de agua fría. Énfasis en la vida útil comprobada del ciclo axial; Son comunes los fuelles de acero al carbono y SS304 con revestimientos protectores externos.

Acerías y procesos metalúrgicos: estufas de aire caliente, sistemas de coquización, conductos de extracción de polvo. Cuando las temperaturas de servicio superan los 800 °C, recomendamos si se puede diseñar un fuelle metálico con revestimiento interno o si es más apropiada una compensación alternativa, como unidades rectangulares revestidas de refractario. Orientación honesta de ingeniería, no una venta forzada.

Estaciones de bombeo y tratamiento de agua: aislamiento de vibraciones de descarga de bombas, transferencia de agua a larga distancia. Las juntas de expansión atadas restringen el empuje de presión y evitan que se transmita a las bridas de la bomba y a los bloques de empuje de hormigón.

Certificaciones y pruebas repetidas.

Nuestro sistema de calidad está certificado según la norma ISO 9001:2015. Los productos cumplen con los requisitos del marcado CE cuando corresponde y los diseños se pueden verificar según los estándares ASME o API cuando se especifica. La mejor prueba, sin embargo, es la repetición de pedidos: más del 70% de nuestros pedidos proceden de socios antiguos que vuelven a realizar pedidos porque el rendimiento del producto coincide con las hojas de datos.

Cómo es trabajar con Tianshun

Usted trata con un administrador de cuentas dedicado que entiende el producto técnicamente, no sólo comercialmente.

Las consultas reciben una respuesta sustancial dentro de las 24 horas, incluido un asesoramiento de selección preliminar si comparte datos operativos básicos.

El equipo de ingeniería proporciona recomendaciones de materiales, cálculos de movimiento y orientación de instalación.

Los diseños personalizados, desde diámetros no estándar hasta combinaciones de materiales exóticos, se manejan de forma rutinaria, no como excepciones.

La programación de la producción es transparente; el envío puntual es la norma.

El soporte posventa incluye supervisión de instalación y consulta de mantenimiento durante la vida útil de la junta.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Instalaciones de 35.000 m², Jiangsu, China: envíos a más de 45 países.

No solo vendemos juntas de expansión. Nos aseguramos de que funcionen correctamente en su sistema.
