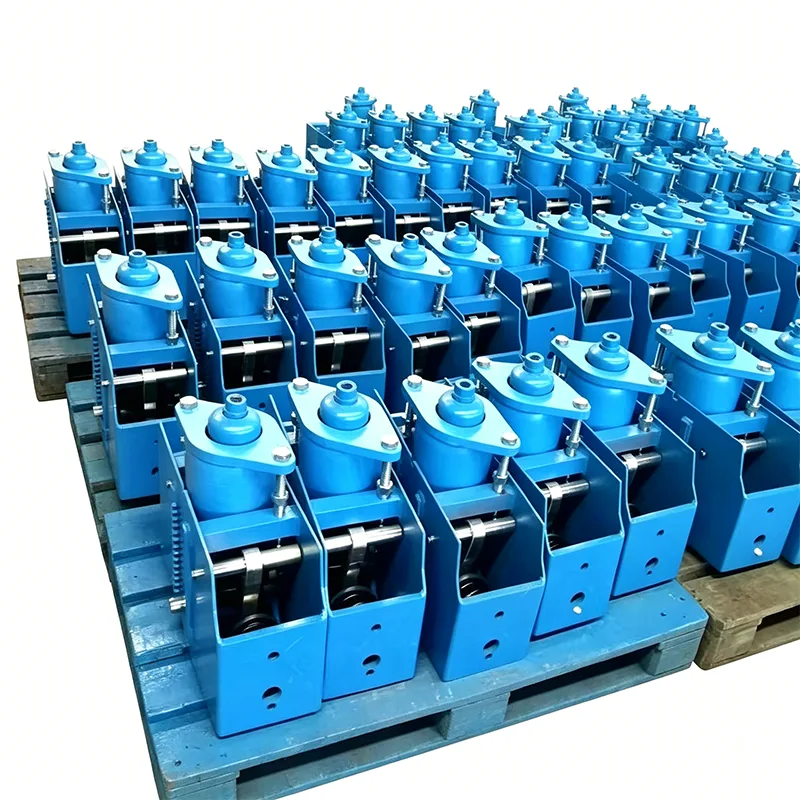

Aplicable a tuberías de alta temperatura y gran diámetro en las industrias de petróleo y gas, refinación y energía. comparado conresortes variables, se resume en cuatro aspectos: carga, condiciones de trabajo, durabilidad y operación mantenimiento.
Salida de carga constante (la ventaja principal)
Durante todo el proceso de desplazamiento vertical causado por la expansión y contracción térmica de la tubería, la carga de soporte permanece básicamente constante y sin cambios, siendo la fluctuación de carga inferior al ±6% (de acuerdo con las normas nacionales/normas ASME).

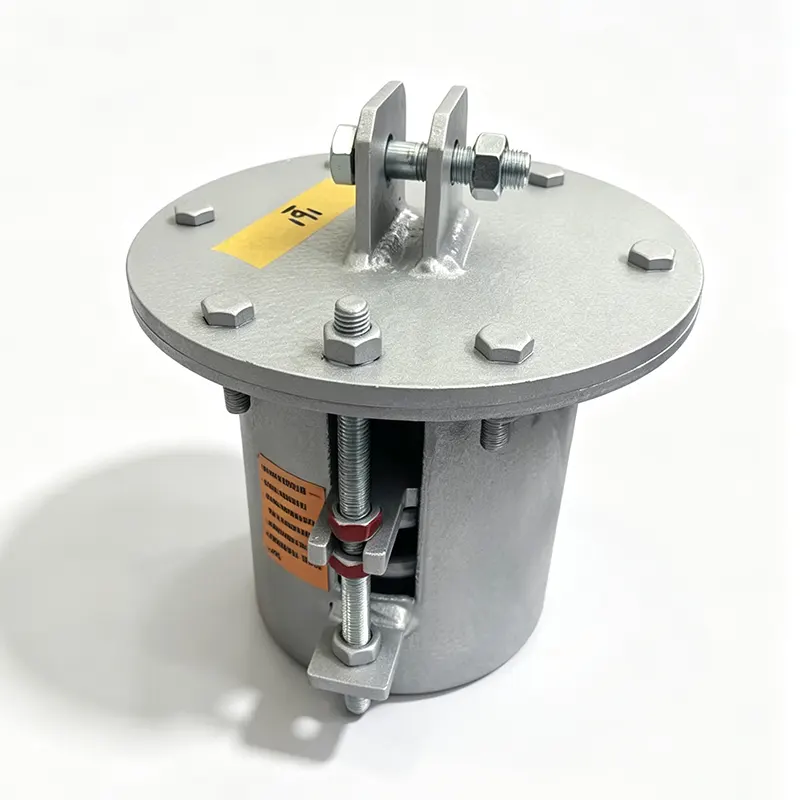

La carga del resorte cambia con el desplazamiento (máximo ±25%). Para tuberías de carga pesada y alta temperatura, el desplazamiento térmico es grande, lo que hace que la carga supere fácilmente el límite. La suspensión constante evita completamente la sobrecarga en la abertura y suspensión de la tubería.
Proteja las conexiones de tuberías de equipos: conexiones de tuberías API para compresores, turbinas de vapor, intercambiadores de calor y bombas grandes. Evite fugas causadas por cambios en las cargas de expansión térmica y grietas por tensión en las conexiones de brida del equipo.
Adecuado para condiciones de carrera grande y desplazamiento térmico vertical grande
La carrera de una sola unidad es mucho mayor que la del resorte variable. La carrera de los modelos convencionales de carga pesada oscila entre 50 y 500 mm; Es la primera opción para oleoductos y gasoductos de alta temperatura, paredes gruesas y gran diámetro con gran expansión térmica.
Al no estar limitadas por el límite de compresión del resorte, las tuberías con gran asentamiento y gran desplazamiento térmico no necesitan agregar soportes en segmentos, reduciendo así el número de puntos de soporte.
La capacidad de carga de servicio pesado es fuerte
La carga nominal de cada unidad del modelo de alta resistencia oscila entre 5 kN y varios cientos de miles de Newton. Es adecuado para tuberías de proceso de paredes gruesas y altas temperaturas, cabezales de calderas y tuberías auxiliares de equipos químicos y de refinación de alta resistencia.
El cuerpo de la caja general combinado con la estructura mecánica de palanca y biela tiene una alta rigidez estructural, es resistente al impacto y a las cargas de golpe de ariete instantáneo, y es superior a la estructura de fuerza de resorte de placa única con resortes variables.
Optimización de la tensión de la tubería, reduciendo los costos de diseño.
Carga constante → Las tensiones primarias y secundarias de la tubería se pueden controlar, cumpliendo con los estándares de tensión de tubería ASME B31.3 y SH/T3073; el cálculo de la tensión es más fácil de realizar, lo que reduce costos adicionales como el engrosamiento de la tubería, el refuerzo y la instalación de juntas de expansión.
Resistente a la fatiga, larga vida útil (ventaja en condiciones de carga pesada)
Basado en el principio de equilibrio de palanca, el resorte solo sufre una pequeña expansión y contracción alternativa, siendo la cantidad de expansión y contracción mucho menor que la de un resorte variable; la pérdida por fatiga causada por los cambios de temperatura es extremadamente baja.
Los oleoductos y gasoductos operan en condiciones alternas continuas de arranque y parada y variaciones frecuentes de temperatura, y son menos propensos a fallas por fatiga del resorte.
El modelo de alta resistencia presenta una carcasa engrosada y un eje de pasador templado y revenido. Puede someterse a un tratamiento anticorrosión intenso (C5-M) en entornos marinos/de corrosión química y es duradero para su uso en plataformas abiertas.
Ventajas de instalación y operación
El dispositivo está equipado con un mecanismo de bloqueo incorporado. Se bloquea durante la prueba de presión del agua y se desbloquea durante la puesta en servicio. No se requieren ajustes repetidos de la carga en el sitio después de la operación.
El comportamiento de vibración de la tubería (en la entrada y salida del compresor) es superior al del resorte variable, reduciendo la frecuencia de inspecciones y ajustes posteriores.
Adecuado para condiciones de funcionamiento duras
Alta temperatura (por encima de 550 ℃), GNL de baja temperatura, grandes dispositivos de sedimentación, instalaciones costeras de petróleo y gas con niebla salina/corrosivas por azufre, el rango de adaptación de retención de carga es más amplio.
