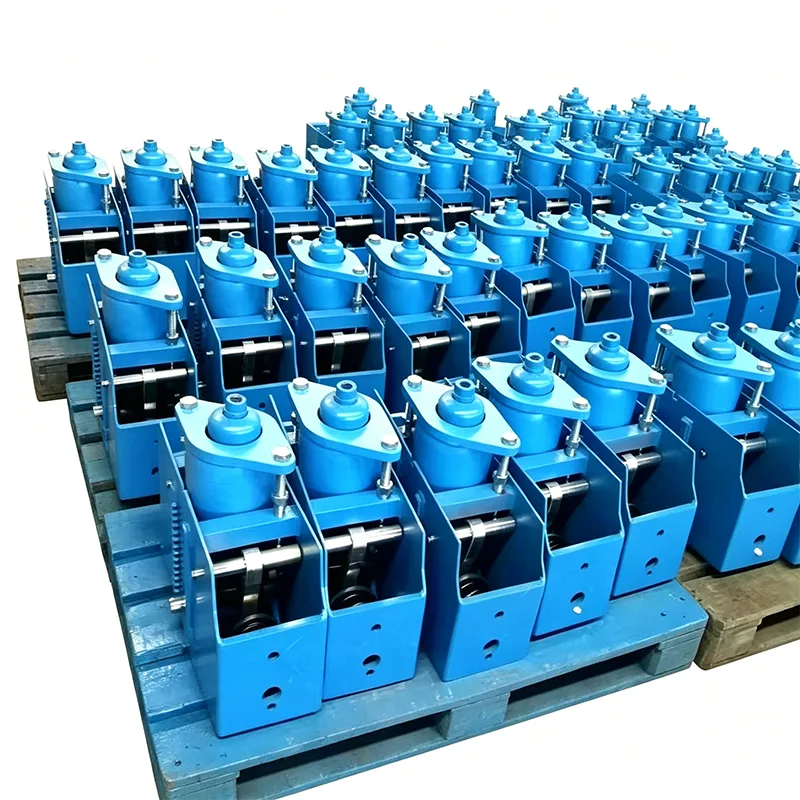

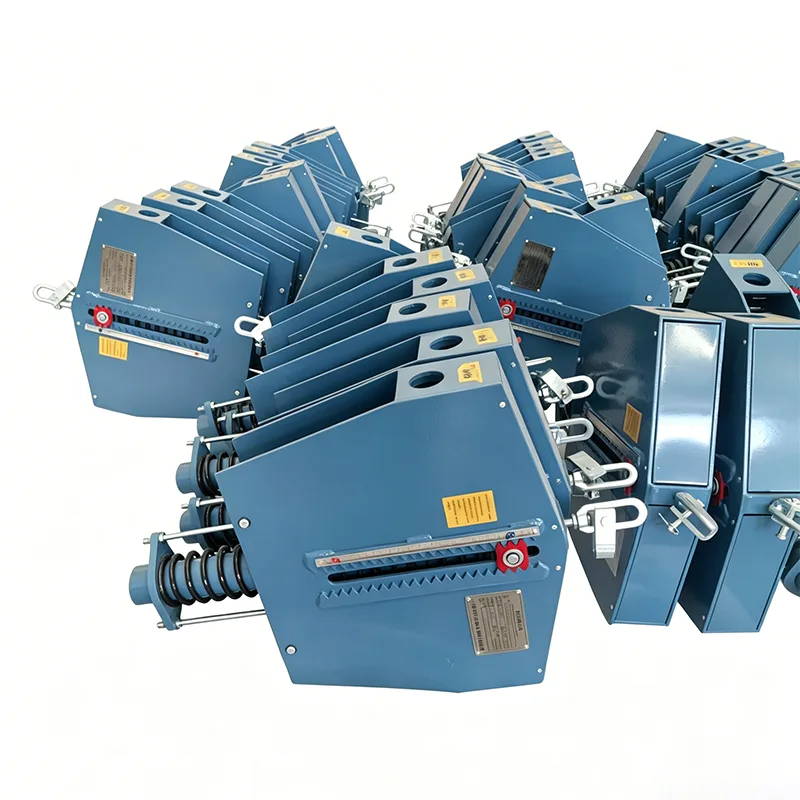

Soporte de resorte constante para plantas químicas

Fundada en 2012, Yangzhou Tianshun Pipeline Technology tiene 14 años de experiencia dedicada en investigación y desarrollo y producción de productos de soporte para tuberías industriales. Nuestro soporte de resorte constante para plantas químicas es un producto principal desarrollado específicamente para las características de producción continua y condiciones de trabajo complejas de la industria química, y ha servido para docenas de proyectos industriales químicos en todo el mundo.

Curva carga-desplazamiento obtenida del ensayo de tipo de un soporte/suspensión de resorte constante. El eje horizontal representa el desplazamiento mientras que el eje vertical representa la carga. La curva permanece aproximadamente horizontal a lo largo de todo el recorrido de trabajo, lo que demuestra que la fuerza de soporte permanece esencialmente constante cuando la tubería se desvía debido a la expansión y contracción térmica.

Esta prueba de tipo verifica la constancia de la carga, la estabilidad del recorrido completo y la confiabilidad operativa de las unidades de resorte constante. Todas las unidades de producción están sujetas a calibración de carga antes del envío, con una desviación de carga controlada dentro de ±6 % de acuerdo con ANSI/MSS‑SP‑58‑2018 y NB/T47038‑2013.

Estos productos son aplicables a sistemas de tuberías industriales con gran desplazamiento térmico, incluidas tuberías de vapor principales y otras tuberías de alta temperatura y presión.

Funciones y valor principales del producto

Las tuberías de las plantas químicas generan importantes desplazamientos térmicos debido a las fluctuaciones de la temperatura media. La carga de soporte de los soportes ordinarios varía con el desplazamiento, lo que provoca fácilmente deformaciones de las tuberías, daños a los equipos conectados e incluso riesgos medios de fugas.

A través del mecanismo de equilibrio de torsión del resorte, el soporte de resorte constante de la planta química brinda una fuerza de soporte constante durante todo el recorrido del desplazamiento térmico de la tubería, eliminando por completo la tensión adicional causada por la expansión y contracción térmica de la tubería y garantizando un funcionamiento estable a largo plazo de las tuberías químicas.

Especificaciones técnicas del producto

Tabla de especificaciones de suspensión de resorte constante	Ejemplo
Modelo / Serie	PH, LH, CA, CS, TH
Capacidad de carga (en funcionamiento)	0,1 kN - 500 kN
Viajes totales	50 mm, 100 mm, 200 mm, 400 mm
Viaje real	Hasta 600 mm
Desviación de carga (tolerancia)	±5% (Estándar) / ±3% (Prec. alta)

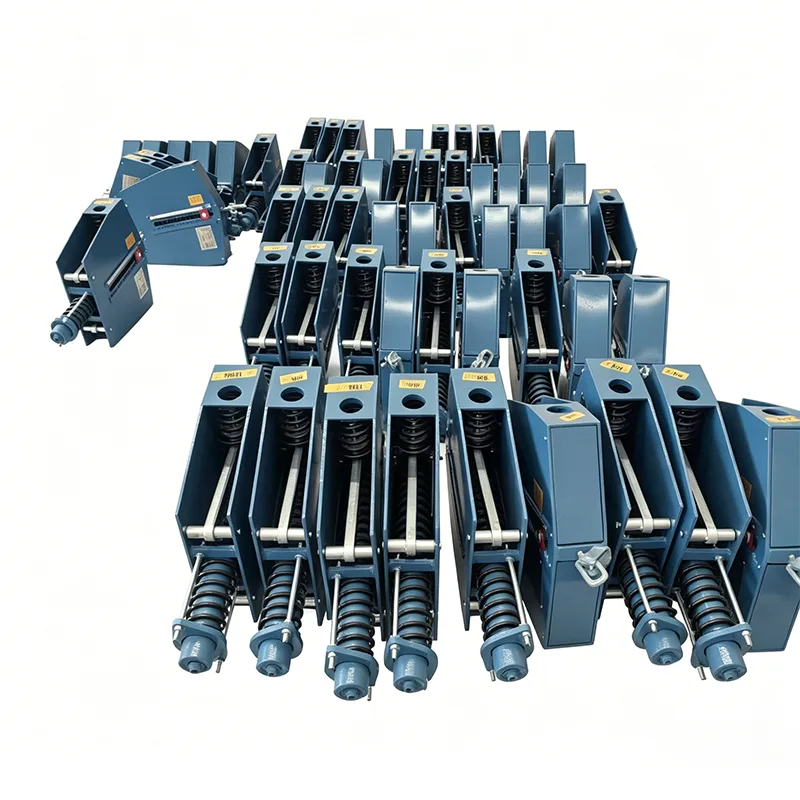

Posición de instalación	Horizontales/Verticales
Acabado de la carcasa	Galvanizado en caliente / Epoxi
Temperatura de funcionamiento.	-20°C a +80°C (ambiente)
Material de la bobina del resorte	60Si2Mn/50CrVA
Rango de ajuste de carga	±10% (Ajuste de campo)

Ventajas exclusivas de adaptación para escenarios químicos

Centrándose en las características de alta corrosión, funcionamiento continuo 24 horas al día, 7 días a la semana y estrictos requisitos de seguridad de las plantas químicas, el producto ha sido especialmente optimizado:

▶  Personalización anticorrosión: adaptable a entornos corrosivos de plantas químicas, con soluciones personalizadas que incluyen carcasas de acero inoxidable, revestimiento anticorrosión pesado y revestimiento resistente a ácidos y álcalis.

▶  Alta resistencia a la fatiga: los resortes centrales se someten a 10 000 pruebas de fatiga de carrera completa, lo que es adecuado para el funcionamiento ininterrumpido a largo plazo de instalaciones químicas.

▶  Control preciso de fuerza constante: desviación de carga estrictamente controlada dentro de ±5 %, lo que elimina las fugas en la interfaz de la tubería y los daños al equipo causados ​​por la concentración de tensión.

▶  Sin depuración in situ: precomprimido y calibrado antes de la entrega, izado e instalado directamente en el sitio sin ajustes secundarios, lo que reduce el tiempo de inactividad del proyecto.

Sistema de Control de Producción y Calidad (Garantía de Profesionalismo)

Se realizan pruebas internas exhaustivas en cada producto antes del envío

Antes del envío, cada producto pasa por un completo proceso de prueba interno. Este proceso incluye inspección visual y dimensional, PMI (identificación positiva de materiales), pruebas de dureza, pruebas no destructivas MT/PT cuando corresponda, pruebas de carga de resorte con curvas de carga-desplazamiento y medición del espesor del recubrimiento. Se suministran informes de pruebas de fábrica (FTR) e informes de pruebas de materiales (MTR).

Aclaración sobre la acreditación de terceros

Las pruebas internas no son lo mismo que las pruebas de terceros acreditadas por ILAC. Si se requieren pruebas presenciadas por terceros o pruebas de laboratorio, se pueden proporcionar como un servicio opcional independiente.

Servicios opcionales de inspección de terceros (cotizados por separado)

1. Pruebas de materiales

Este servicio cubre análisis de composición química, pruebas de tracción, pruebas de impacto Charpy a baja temperatura y pruebas de dureza.

2. END de soldadura

Los métodos disponibles incluyen pruebas de partículas magnéticas (MT), pruebas de líquidos penetrantes (PT), pruebas ultrasónicas (UT) y pruebas radiográficas (RT).

3. Prueba de rendimiento de carga de resorte

Se incluyen curvas de carga-desplazamiento.

4. Inspección de protección contra la corrosión de galvanizado en caliente/recubrimiento epoxi

5. Pruebas presenciadas, vigilancia de fábrica e inspección previa al envío (PSI)

Nuestras ventajas distintivas

Comparado con el sistema internacional de soporte de tuberías LISEGA

La precisión de la carga de nuestros productos, los estándares de prueba y los sistemas de documentación se comparan con el sistema internacional de soporte de tuberías de LISEGA.

Más que un proveedor nacional estándar

A diferencia de los fabricantes nacionales estándar que sólo ofrecen el producto en sí, nosotros suministramos una curva de carga-desplazamiento con cada unidad de resorte. También ayudamos a organizar pruebas SGS de terceros e inspecciones presenciadas, y apoyamos las revisiones de documentos por parte de ingenieros de PE/CPE para proyectos en el extranjero.

Implementación de proyectos y garantía de servicio (autoridad y credibilidad)

Durante 14 años, nuestro soporte de resorte constante para plantas químicas se ha implementado en refinerías, parques de química fina y proyectos farmacéuticos en China, el Sudeste Asiático, Europa y América del Sur, con asociaciones repetidas a largo plazo con múltiples contratistas de EPC:

▶  Todos los productos vienen con certificados de materiales completos e informes de inspección, que cumplen con las especificaciones de aceptación de seguridad de proyectos químicos.

▶  Soporte durante todo el ciclo de vida: cálculo de carga preventa, orientación de instalación in situ y respuesta técnica posventa las 24 horas

▶  La base de producción de Jiangsu cuenta con canales logísticos dedicados a proyectos químicos, lo que permite una entrega acelerada para pedidos urgentes.

Información de cooperación

Si su proyecto químico requiere soporte de resorte constante para planta química personalizado, o necesita ajustes de diseño para condiciones de trabajo especiales, como altas temperaturas y corrosión fuerte, comuníquese directamente con nuestro equipo técnico. Le proporcionaremos una solución de selección completa y una cotización.
