Durante el funcionamiento de sistemas de tuberías industriales, la selección inadecuada de soluciones de soporte suele provocar una serie de problemas:
▶ Esfuerzo excesivo en la tubería: cuando las tuberías de alta temperatura sufren desplazamiento térmico, los cambios en la fuerza de soporte causan grietas en la soldadura y fugas en las juntas.
▶ Daños en la interfaz del equipo: el empuje de expansión térmica de las tuberías se transmite a equipos sensibles, como bombas y compresores, lo que provoca que el equipo se desvíe o falle el sello.
▶ Falla por atasco del soporte y del soporte: una instalación y puesta en marcha inadecuadas impiden que los resortes funcionen normalmente, lo que provoca hundimiento y deformación de la tubería.
▶ Altos costos de operación y mantenimiento: el mantenimiento y el reemplazo frecuentes afectan la continuidad de la producción.
Para abordar estos problemas comunes de la industria, brindamos una solución madura verificada por 14 años de práctica de ingeniería: Constant Spring Support for Pipeline.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |

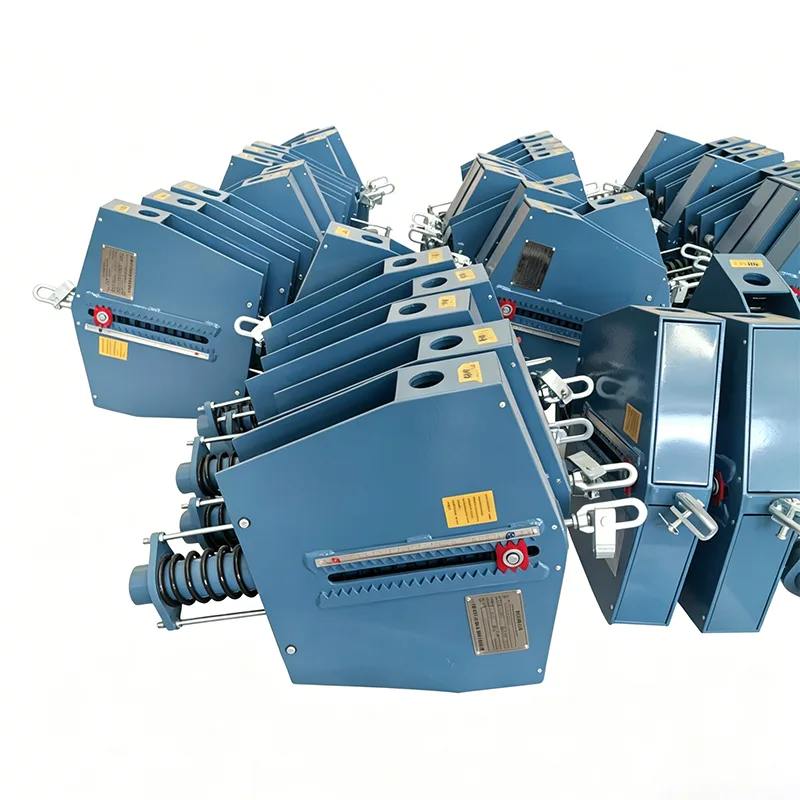

El soporte de resorte constante para tuberías es un dispositivo de soporte de fuerza constante de tipo base especialmente diseñado para el soporte inferior de tuberías, adecuado para condiciones de trabajo donde no hay espacio de elevación sobre la tubería y se requiere soporte desde la base o plataforma hacia arriba.
A diferencia de los tipos de suspensión, el soporte de resorte de fuerza constante se coloca directamente sobre vigas de acero, cimientos de concreto o estructuras de acero de soporte y se conecta al fondo de la tubería a través de la base. A lo largo de todo el proceso de desplazamiento térmico vertical de la tubería, siempre genera una fuerza de soporte estable con una tasa de cambio de carga controlada dentro de ±5%, eliminando fundamentalmente la tensión adicional causada por el desplazamiento térmico.
Desde su creación en 2012, Yangzhou Tianshun Pipeline Technology ha proporcionado decenas de miles de conjuntos de productos de soporte de tuberías para proyectos energéticos y petroquímicos en más de 40 países de todo el mundo, acumulando una rica experiencia en aplicaciones in situ.
De acuerdo con el estándar de la industria NB/T 47038—2019 Soportes y suspensiones de resorte de fuerza constante, combinados con experiencia en la práctica de ingeniería, los criterios de selección son los siguientes:
|
Condición de juicio |
Solución recomendada |
|
Desplazamiento térmico vertical de tubería > 12 mm |
Priorice los soportes y colgadores de resortes de fuerza constante |
|
Desplazamiento térmico vertical de tubería ≤ 12 mm |
Los soportes y colgadores de resorte de fuerza variable son opcionales |
|
Requisito de tasa de cambio de carga ≤ 6% |
Se deben seleccionar soportes y suspensiones con resorte de fuerza constante. |
|
Conectado a equipos sensibles (turbinas de vapor, bombas, compresores) |
Se deben seleccionar soportes y suspensiones con resorte de fuerza constante. |
|
No hay espacio para levantar encima de la tubería |
Elija soporte de resorte constante para tubería (soporte tipo base) |
|
Vigas de estructura de acero sobre la tubería. |
Los soportes de resorte de fuerza constante son opcionales |
▶ Carga de trabajo de la tubería (incluido el peso de la tubería, el medio y la capa aislante)
▶ Valor de desplazamiento térmico vertical de la tubería del estado frío al estado caliente
▶ Rango de temperatura del entorno de trabajo
▶ Limitaciones de espacio para la instalación en el sitio
▶ Requisitos estándar de ejecución (estándar nacional/estándar químico/estándar de energía)
|
Categoría de parámetro |
Indicadores Técnicos |
Observaciones |
|
Rango de carga |
0,5kN ~ 800kN |
Especificaciones de carga súper grandes personalizables |
|
Rango de desplazamiento |
50 mm ~ 400 mm |
Se recomienda un margen de desplazamiento del 20 %. |
|
Constancia de carga |
≤±5% |
Superando el requisito estándar nacional de ≤6% |
|
Temperatura de trabajo |
-20 ℃ ~ 450 ℃ |
Personalizable para condiciones de trabajo especiales. |
|
Rango de ajuste de carga |
±10% |
Ajuste fino in situ disponible |
|
Tipo de instalación |
Soporte tipo base |
Instalación de enraizamiento inferior |
|
Estándares de ejecución |
NB/T 47038, HG/T 20644, GB/T 17116 |
Puede seguir los estándares especificados por el cliente |
|
Material de resorte |
Acero para muelles 60Si2MnA |
Proceso de tratamiento térmico al vacío. |
|
Material de la carcasa |
Acero estructural Q345B |
Conformado por soldadura integral |
|
Artículo de comparación |
Soporte de resorte de fuerza constante |
Soporte de resorte de fuerza variable |
Soporte Fijo Rígido |
|
Tasa de cambio de carga |
≤±5% |
15%~25% |
100% (sin compensación por desplazamiento) |
|
Desplazamiento aplicable |
>12 mm, máximo 500 mm |
≤50mm |
0 (sin desplazamiento) |
|
Impacto en la tensión de la tubería |
Casi sin estrés adicional |
Cierto estrés adicional |
Concentración de estrés severo |
|
Protección de equipos |
Mejor empuje mínimo |
Promedio |
Pobre, empuje transmitido directamente |
|
Complejidad estructural |
relativamente alto |
Simple |
Más simple |
|
Costo de adquisición |
relativamente alto |
Medio |
Más bajo |
|
Costo del ciclo de vida completo |
Mínimo (libre de mantenimiento, larga vida útil) |
Medio |
Máximo (mantenimiento frecuente) |
|
Escenarios recomendados |
Tuberías de larga distancia de alta temperatura y alta presión, conexión de equipos sensibles |
Tuberías de mediano y pequeño diámetro a temperatura general. |
Tuberías cortas sin desplazamiento térmico. |
Aunque el costo de adquisición inicial del soporte Constant Spring para tuberías es relativamente alto, desde la perspectiva de un ciclo de vida completo de más de 10 años, su costo integral es superior al de otras soluciones debido a su característica libre de mantenimiento, su alta confiabilidad y su baja tasa de fallas.
▶ Todo el acero para resortes proviene de grandes acerías nacionales con certificados de materiales.
▶ Se realizan pruebas de dureza y una nueva inspección de composición antes de almacenar cada lote de materiales de resorte.
▶ Los materiales de soldadura coinciden con el metal base y pasan la calificación del procedimiento de soldadura.
▶ Los resortes se someten a un tratamiento térmico al vacío después de enrollarlos para eliminar la tensión interna.
▶ Cada resorte se prueba de carga individualmente y se registran las curvas de carga-desplazamiento.
▶ La prueba de carrera completa se realiza después del ensamblaje completo para garantizar que la constancia cumpla con los estándares
▶ Tratamiento anticorrosión de la superficie: desoxidación con chorro de arena + imprimación epoxi rica en zinc + capa de acabado
Cada Soporte Constant Spring para Tubería completa las siguientes inspecciones antes de la entrega con informes emitidos:
▶ Inspección de apariencia y dimensiones
▶ Prueba de constancia de carga de carrera completa
▶ Prueba de funcionamiento del dispositivo de bloqueo
▶ Calibración del indicador de desplazamiento
|
Problema en el sitio |
Posible causa |
Solución |
|
Ruido anormal del soporte durante el desplazamiento de la tubería. |
Fricción entre el rodillo y el carril guía |
Aplicar grasa regularmente |
|
Desplazamiento real inconsistente con el diseño |
Desviación del cálculo de la tensión de la tubería |
La carga in situ se puede ajustar con precisión dentro del rango de ±10 % |
|
Compresión excesiva del resorte |
Selección inadecuada o sobrecarga |
Recalcular la carga y reemplazar el modelo coincidente |
|
Deformación de la base de soporte |
Fuerza insuficiente de la base de enraizamiento |
Reforzar la base o aumentar el área de soporte |
|
Corrosión severa |
Fuerte corrosividad ambiental. |
Seleccione material de acero inoxidable o agregue un revestimiento anticorrosión |
1.Consulta técnica: el equipo de ventas profesional proporciona sugerencias de selección basadas en los parámetros de su canalización
2.Confirmación del esquema: emitir especificaciones y cotizaciones del producto, confirmar los requisitos técnicos y el tiempo de entrega.
3.Producción y fabricación: Producir según los pedidos, información sobre el progreso de la producción disponible durante el proceso.
4.Inspección de fábrica: inspección completa con informes de prueba y certificados de calificación adjuntos
5.Logística y entrega: entrega de 7 a 15 días para modelos convencionales, productos personalizados entregados según el ciclo acordado
6.Soporte posventa: brinde orientación sobre la instalación, responda a los problemas de calidad del producto dentro de las 24 horas
Yangzhou Tianshun Pipeline Technology siempre se adhiere a la filosofía empresarial de "calidad estable y servicio profesional". Nuestros productos han estado funcionando de manera estable en proyectos de ingeniería en más de 40 países, incluidos Estados Unidos, Reino Unido, Brasil, Singapur y Sudáfrica. Elegir Constant Spring Support para tuberías significa elegir una solución confiable de soporte de tuberías verificada por prácticas de ingeniería globales.
