En muchos sitios industriales, existen equipos, pasajes, grupos de válvulas u otros obstáculos debajo de las tuberías, lo que hace que los soportes montados en el piso sean imposibles de instalar. Mientras tanto, algunas tuberías de gran diámetro experimentan desplazamientos térmicos que superan los 100 mm, y las fluctuaciones de carga de los soportes de resorte variables ordinarios harán que la tensión de la tubería exceda los límites permitidos.

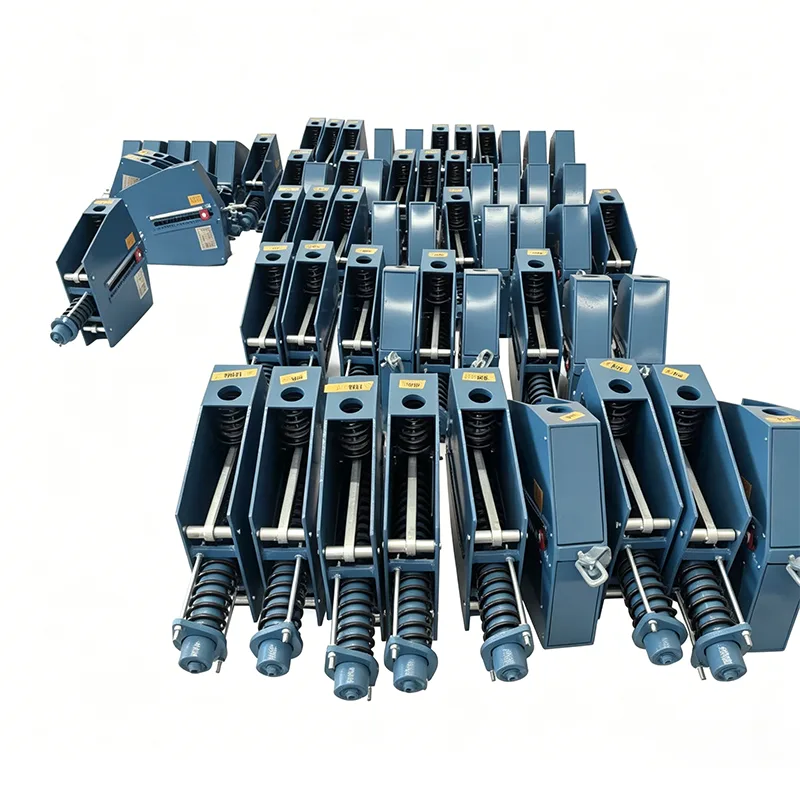

El soporte de resorte constante colgante resuelve perfectamente este desafío de la industria. Se instala mediante suspensión desde estructuras de acero elevadas, no ocupa espacio debajo de las tuberías y, al mismo tiempo, proporciona una fuerza de soporte constante con una tasa de fluctuación de ≤5 % en todo el recorrido.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
Los dos métodos de instalación tienen sus respectivos escenarios aplicables para diferentes condiciones del sitio, y los soportes colgantes de resorte constante ofrecen ventajas irreemplazables en entornos con espacio limitado:
|
Dimensión de comparación |
Soporte de resorte constante colgante |
Soporte de resorte constante montado en el piso |
|
Ubicación de instalación |
Debajo de estructuras de acero elevadas/vigas de hormigón |
Plataformas elevadas/para equipos |
|
Ocupación de espacio bajo tubería |
Ninguno |
Ocupación total |
|
Dificultad de instalación |
Medio (requiere operación a gran altitud) |
Bajo |
|
Ruta de transferencia de carga |
Tubería → Soporte → Estructura aérea |
Tubería → Soporte → Cimentación terrestre |
|
Escenarios aplicables |
Tuberías con obstáculos debajo, tuberías elevadas |
Tuberías con suficiente espacio debajo |
|
Capacidad de carga máxima |
1200kN |
2000kN |
|
Desplazamiento máximo |
400 mm |
600 mm |
Basado en el diseño general de soporte de resorte constante, los soportes de resorte constante colgantes se han sometido a optimizaciones específicas para las características de tensión de la instalación de suspensión:
▶ Agarraderas de elevación integrales forjadas: las agarraderas de elevación superiores adoptan tecnología de forjado monolítico sin defectos de soldadura, logrando un factor de seguridad de 2,5 veces.
▶ Dispositivo limitador anti-oscilación: Equipado con estructuras limitadoras transversales para evitar la oscilación excesiva de la tubería durante la operación.
▶ Conjunto de varillas de suspensión ajustables: varillas de suspensión ajustables estándar de 1 a 3 m para adaptarse a diferentes alturas de instalación.
▶ Diseño de protección contra caídas: se instalan mecanismos de seguridad dobles en todos los puntos de conexión para evitar caídas a gran altura.
▶ Indicador visual de desplazamiento: las placas de escala a gran escala están montadas en el lateral para que el personal de tierra pueda observar fácilmente el estado operativo.
Se encuentran disponibles cinco series estándar de soportes colgantes de resorte constante para cubrir la mayoría de los requisitos de aplicaciones industriales:
|
Serie de modelos |
Rango de carga nominal (kN) |
Rango de desplazamiento nominal (mm) |
Rango de temperatura de funcionamiento (℃) |
Longitud de la varilla de suspensión estándar (m) |
Peso máximo de la unidad (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50-100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Todos los productos cumplen con los estándares GB/T 17116.2, ANSI/ASME B31.1 y API RP 551.
Todos los indicadores clave de rendimiento de los soportes colgantes de resorte constante superan los requisitos estándar nacionales. Todos los datos provienen de registros de inspección 100% completos de nuestro laboratorio acreditado por CNAS:
|
Indicador de desempeño |
Requisito de estándar nacional |
Valor medido de Tianshun |
|
Tasa de fluctuación de carga |
≤5% |
≤4% |
|
Resistencia a la tracción de las orejetas de elevación |
1,5 veces la carga nominal |
2,5 veces la carga nominal |
|
Pruebas no destructivas de soldadura |
20% de muestreo |
100% inspección completa |
|
Vida fatigada |
≥100.000 ciclos |
≥150.000 ciclos |
|
Precisión de ajuste de la varilla de suspensión |
±10mm |
±5mm |
Para garantizar la seguridad absoluta de los productos instalados a gran altura, asignamos un código de identificación de producto único a cada soporte de resorte constante colgante, lo que permite la trazabilidad completa del ciclo de vida:
▶ Trazabilidad de la materia prima: cada lote de acero va acompañado del Certificado de prueba de fábrica (MTC) original y los resultados del análisis espectral están vinculados al código de identificación.
▶ Registros del proceso de producción: los operadores y las marcas de tiempo de todos los procesos críticos (soldadura, tratamiento térmico, ensamblaje) están completamente documentados.
▶ Archivo de informes de inspección: todos los informes de inspección se convierten en archivos electrónicos y se pueden consultar en línea mediante el código de identificación.
▶ Marcado de fábrica: el código de identificación único, la fecha de producción y el número del inspector están grabados en la placa de identificación del producto.
▶ Seguimiento posventa: la información de instalación y funcionamiento del producto se ingresa sincrónicamente en el sistema, brindando soporte técnico de por vida.
Los soportes colgantes de resorte constante se han aplicado con éxito en más de 320 proyectos industriales en todo el mundo, con entregas acumuladas que superan las 180.000 unidades. Los escenarios típicos incluyen:
▶ Secciones de gran altitud de tuberías principales de vapor y vapor de recalentamiento en centrales eléctricas
▶ Tuberías de proceso elevadas en áreas de plantas de refinería de petróleo
▶ Tuberías con tapa de tanque en terminales receptoras de GNL
▶ Secciones suspendidas de tuberías de aire caliente de altos hornos en acerías
▶ Tuberías de vapor elevadas que cruzan ríos y carreteras en las ciudades
▶ Tuberías de gran diámetro en islas convencionales de centrales nucleares
Podemos proporcionar copias de contratos de proyectos anteriores, informes de aceptación del propietario y fotografías de operaciones en el sitio como prueba de nuestras capacidades.
En respuesta a los requisitos especiales de la instalación a gran altura de soportes colgantes, ofrecemos servicios exclusivos:
▶ Diseño de nodo de instalación gratuito y cálculo de carga
▶ Envío de ingenieros certificados en operaciones a gran altitud para orientación sobre la instalación en el sitio
▶ Provisión de herramientas de instalación específicas y equipos de protección de seguridad.
▶ Período de garantía de 18 meses, 6 meses más que el estándar de la industria
▶ Servicios de inspección regulares para garantizar el funcionamiento seguro de los productos a largo plazo
P: ¿Qué pasa si la altura de instalación es insuficiente?
R: Podemos personalizar las versiones de varillas de suspensión cortas de acuerdo con la altura real del sitio o proporcionar soluciones de instalación integradas en la parte superior para maximizar el ahorro de espacio de instalación.
P: ¿Cómo ajustar la carga de soporte desde el suelo?
R: Todos los modelos están equipados con dispositivos ajustables desde el suelo. El ajuste fino de la carga se puede completar desde el suelo utilizando una llave extendida dedicada, lo que elimina la necesidad de operaciones a gran altitud.
P: ¿Cómo se protegen los productos durante el transporte?
R: Utilizamos cajas de madera personalizadas con materiales de amortiguación internos y dispositivos de fijación para evitar la deformación del mecanismo de biela durante el transporte. También se incluye un dispositivo de bloqueo de transporte para garantizar que los productos lleguen al sitio en perfectas condiciones.
