Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada en 2012, se ha centrado en la fabricación de productos de soporte para tuberías durante 14 años, con productos que prestan servicios en más de 40 países de todo el mundo. El soporte de resorte constante permanente es un producto especialmente diseñado para condiciones de trabajo donde no hay espacio de elevación por encima de la tubería y se requiere soporte inferior. Se coloca sobre vigas de acero, cimientos de concreto o plataformas de soporte a través de la base, proporcionando una fuerza de soporte ascendente constante para las tuberías y resolviendo perfectamente el problema de compensación del desplazamiento de las tuberías en escenarios con espacio limitado.
En la ingeniería práctica, muchas tuberías no pueden adoptar soluciones de suspensión superior y deben utilizar soporte inferior:
▶ Tuberías de la capa inferior en galerías de tuberías: no hay vigas de estructura de acero disponibles para suspender sobre las tuberías de la capa inferior
▶ Tuberías encima del equipo: tuberías dispuestas directamente encima del equipo, sin puntos de elevación encima
▶ Tuberías en zanjas de hormigón: Tuberías en zanjas para tuberías con espacio superior estrecho
▶ Tuberías de gran diámetro: tuberías por encima de DN800, varillas de suspensión excesivamente largas son propensas a la inestabilidad
▶ Tuberías sensibles a las vibraciones: tuberías de entrada y salida de la bomba, el soporte inferior tiene mejor estabilidad que la suspensión
▶ Proyectos de modernización: las estructuras de acero existentes no pueden agregar nuevos puntos de elevación, solo está disponible el soporte de los cimientos.
En estos escenarios, el soporte de resorte constante permanente es la única solución factible de soporte de fuerza constante.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
|
Dimensión de comparación |
Soporte de resorte constante permanente |
Tipo de suspensión Suspensión de resorte de fuerza constante |
|
Método de instalación |
Enraizamiento inferior, soporte hacia arriba |
Enraizamiento superior, suspensión hacia abajo |
|
Requisito de espacio |
Requiere plataforma de soporte inferior |
Requiere viga de estructura de acero superior |
|
Altura total |
Bajo (300-600 mm) |
Alto (800-1500 mm incluida la varilla de suspensión) |
|
Estabilidad lateral |
Bueno, base amplia, desplazamiento antilateral. |
Varilla de suspensión media y larga propensa a oscilar |
|
Rendimiento antivibración |
Excelente soporte directo sin sacudidas. |
Varilla de suspensión promedio propensa a resonancia |
|
Dificultad de instalación |
Colocación y nivelación sencillas y directas. |
Complejo, requiere operación a gran altitud para ajustar la varilla de suspensión |
|
Accesibilidad de mantenimiento |
Bueno, operable en suelo o plataforma. |
Deficiente, requiere operación a gran altitud |
|
transferencia de carga |
Transferido directamente a la estructura inferior. |
Transferido a través de varilla de suspensión y estructura de acero. |
|
Diámetro de tubería aplicable |
Todos los diámetros de tubería, especialmente adecuado para diámetros grandes |
Diámetros pequeños y medianos, varilla excesivamente larga para diámetros grandes |
|
Dirección de desplazamiento aplicable |
Principalmente desplazamiento ascendente |
Principalmente desplazamiento hacia abajo |

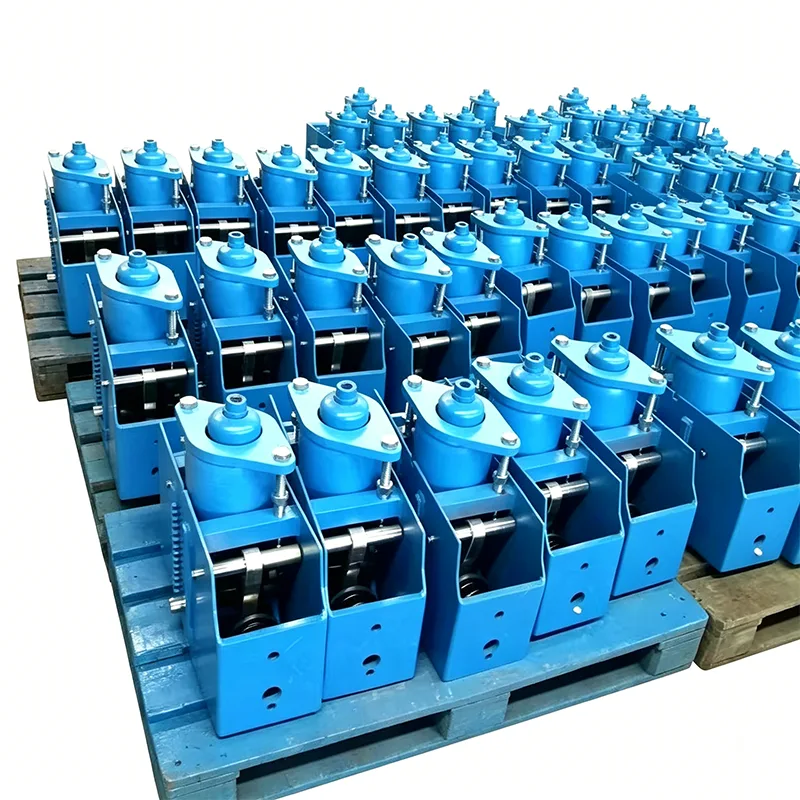

El soporte de resorte constante permanente adopta una estructura de caja vertical, compuesta principalmente por las siguientes partes:
Placa base: placa inferior ancha para dispersar la carga y garantizar la estabilidad
Caja de resorte: mecanismo de resorte de fuerza constante incorporado, dispuesto verticalmente
Placa superior de soporte: conectada con el soporte de tubería, la altura se puede ajustar
Indicador de desplazamiento: Visualizado en el lateral para una fácil observación
Dispositivo de bloqueo: bloquea el resorte durante el transporte y la instalación.
Disposición de resorte vertical, altura total un 40% menor que el tipo de suspensión de la misma especificación
Adecuado para espacios con altura de piso limitada, como zanjas para tuberías y salas de equipos
Especificaciones más cortas personalizables para condiciones de trabajo especiales.
Área de base 3 veces mayor que el tipo de suspensión, centro de gravedad bajo
No es fácil volcar bajo el empuje horizontal de la tubería.
No hay problemas de oscilación de la varilla de suspensión en condiciones de trabajo con vibración.
Instalación en tierra, no requiere operación a gran altitud
Colocar directamente sobre la base, fijar después de nivelar.
Perno de ajuste en la parte superior, operable estando de pie en el suelo.
No es necesario desmontar las tuberías para mantenimiento y reemplazo, extraiga directamente el conjunto de resorte
Especialmente indicado para condiciones de trabajo con desplazamiento térmico ascendente de tuberías.
También adaptable al desplazamiento hacia abajo, simplemente instale al revés.
El desplazamiento lateral no afecta el rendimiento de la fuerza constante
|
Escenario de aplicación |
Características de las condiciones de trabajo |
¿Por qué elegir el tipo de pie? |
|
Tuberías de capa inferior en galerías de tuberías. |
Tuberías de capa inferior, sin vigas de acero arriba |
Sólo puede apoyarse hacia arriba desde el piso de la galería de tuberías. |
|
Tuberías de entrada y salida de bombas. |
Gran vibración, sensible al empuje. |
Soporte inferior estable, reduce la transmisión de vibraciones. |
|
Tuberías encima de intercambiadores de calor. |
Dispuesto encima de la carcasa del equipo |
Sin puntos de elevación en la parte superior del equipo, soporte directo |
|
Tuberías en zanjas para tuberías |
Zanjas para tuberías de hormigón, espacios estrechos |
Espacio superior insuficiente, suspensión imposible |
|
Tuberías de vapor de gran diámetro. |
Por encima de DN800, peso pesado |
Varilla de suspensión excesivamente larga propensa a la inestabilidad |
|
Tuberías de proyectos de modernización |
Las estructuras de acero existentes no se pueden perforar. |
Utilizar cimientos de concreto existentes como soporte. |
|
Tuberías de compresores |
Vibración causada por flujo pulsante. |
Soporte rígido + compensación de fuerza constante, buen efecto de amortiguación de vibraciones |
1. Verifique si el modelo del producto es consistente con los dibujos de diseño.
2. Compruebe si el dispositivo de bloqueo está intacto y si hay holgura durante el transporte.
3. Verifique la planitud de la base; se requiere corrección si la deformación excede los 2 mm
1. Nivelación de cimientos: Error de nivelación de la superficie de cimientos de soporte ≤2 mm/m
2.Posicionamiento y fijación: Coloque el soporte de resorte constante en posición, suelde o fije con pernos la base a la base.
3. Conexión de tubería: conecte el soporte de tubería con la placa superior del soporte, reserve el desplazamiento en estado frío
4. Ajuste de carga: ajuste el perno superior según los requisitos de diseño, alinee la placa indicadora con la posición de estado frío
5.Desbloquear: Retire los pernos de bloqueo del transporte después de la instalación.
6.Inspección y confirmación: Confirme que el indicador puede moverse libremente sin atascarse
|
Problema en el sitio |
Análisis de causa |
Solución |
|
El indicador no se mueve |
Pernos de bloqueo no quitados |
Retire todos los pernos de bloqueo |
|
Gran desviación de carga |
El peso real de la tubería no coincide con el diseño |
Ajuste el perno de ajuste superior |
|
Temblor de base |
Fundación desigual |
Agregue cuñas en la parte inferior para nivelar. |
|
Inclinación de la placa superior |
Excentricidad de la tubería |
Ajuste el soporte del tubo para centrarlo |
Todos los materiales de acero de acerías regulares con certificados de materiales.
Prueba de dureza del 100% para acero para resortes, materiales no calificados rechazados
Materiales de soldadura secados según las especificaciones, igualando la resistencia del metal base.
Corte y corte CNC, precisión dimensional ±1 mm
La soldadura adopta soldadura protegida con gas CO2, los soldadores tienen certificados
El tratamiento térmico de resorte adopta un horno de vacío, uniformidad de dureza ±HRC2
Tres pruebas de carrera completa después del montaje completo de la máquina
Cada soporte de resorte constante permanente completa lo siguiente antes de la entrega:
Inspección de apariencia y dimensiones.
Prueba de carga de carrera completa, registro de 10 puntos de medición
Cálculo de constancia, asegúrese de ≤±5%
Prueba de funcionamiento del dispositivo de bloqueo
Calibración del indicador de desplazamiento.
Detección del espesor del revestimiento anticorrosión
▶ Apoyo en la selección: proporcione verificación del espacio de instalación para confirmar la viabilidad de una solución de tipo vertical
▶ Servicio personalizado: altura especial personalizada y tamaño de base especial según el espacio del sitio
▶ Guía de instalación: proporciona un manual de instalación detallado, guía in situ disponible para proyectos importantes
▶ Ciclo de entrega: 7-10 días para modelos convencionales, 15-20 días para productos personalizados
▶ Garantía de calidad: garantía del producto de 2 años, soporte técnico de por vida
▶ Suministro de repuestos: Conjuntos de resortes de modelos comunes en stock, entregados en 48 horas
El soporte de resorte constante permanente es una solución confiable para el soporte de tuberías de fuerza constante en condiciones de trabajo con espacio limitado. Durante los últimos 14 años, hemos resuelto el problema de que las soluciones de suspensión no se pueden implementar en cientos de proyectos en todo el mundo, y nuestros productos han estado funcionando de manera estable y han sido reconocidos unánimemente por los clientes.
