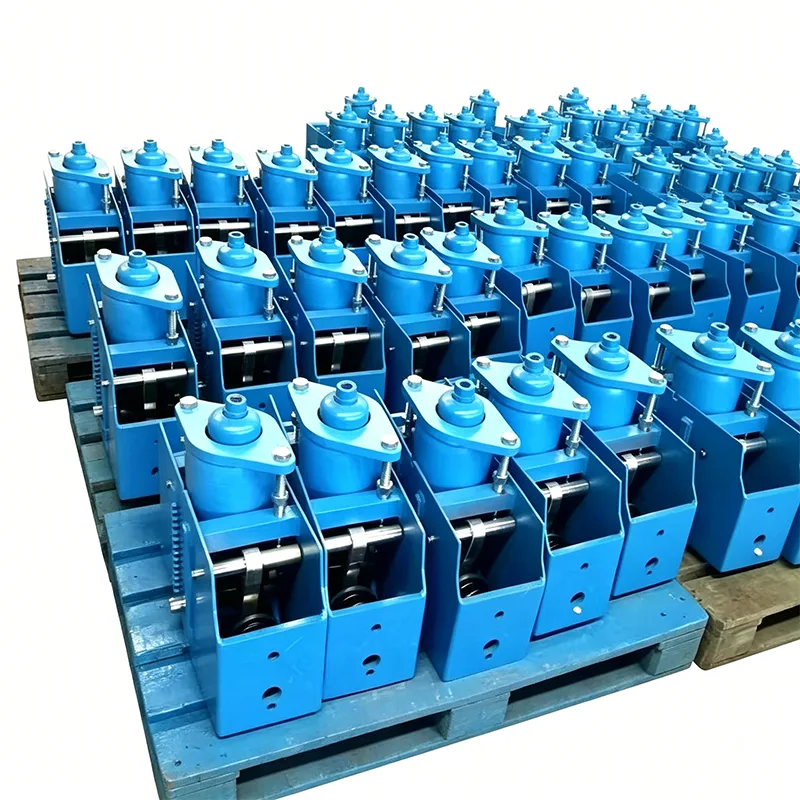

En muchos sitios industriales, el espacio limitado sobre las tuberías hace imposible instalar soportes de resorte constantes verticales. Mientras tanto, algunas tuberías requieren soporte lateral o inferior, y los métodos de soporte tradicionales luchan por cumplir con los requisitos de fuerza constante bajo grandes desplazamientos. El soporte horizontal de resorte constante es un producto dedicado diseñado específicamente para resolver estos problemas. Se instala horizontalmente debajo o al lado de las tuberías, proporcionando una fuerza de soporte estable durante toda la carrera de trabajo con una tasa de variación de carga controlada dentro del 5%.
El soporte de resorte constante horizontal funciona según el principio de equilibrio de momentos. Cuando la tubería sufre un desplazamiento vertical, la fuerza elástica del resorte se convierte en una fuerza de salida constante a través de un mecanismo de leva y un varillaje de precisión. A diferencia de los soportes verticales, su conjunto de resorte está dispuesto horizontalmente, lo que resulta en un centro de gravedad más bajo y un funcionamiento más estable, lo que lo hace particularmente adecuado para sistemas de tuberías de gran carga y desplazamiento.
El soporte de resorte constante horizontal estándar adopta una estructura de marco soldada integrada, con componentes principales que incluyen:
▶ Conjunto de resorte helicoidal cilíndrico dispuesto horizontalmente
▶ Sistema de varillaje de equilibrio de momento de alta precisión
▶ Mecanismo de ajuste de carga de montaje lateral
▶ Dispositivo de límite de doble carrera
▶ Indicador de desplazamiento visual
▶ Base de montaje inferior
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
|
Artículo de comparación |
Soporte de resorte constante horizontal |
Soporte de resorte constante vertical |
|
Método de instalación |
Instalado horizontalmente debajo o al lado de tuberías |
Instalado verticalmente sobre tuberías |
|
Ocupación espacial |
Espacio vertical bajo, espacio horizontal alto |
Espacio horizontal bajo, espacio vertical alto |
|
Posición del centro de gravedad |
Estabilidad operativa baja y excelente |
Requisitos elevados y exigentes para los cimientos de instalación |
|
Carga máxima |
Hasta 1000kN |
Generalmente no excede los 500 kN |
|
Comodidad de mantenimiento |
Operación lateral, no es necesario subir |
Funcionamiento superior, requiere trabajo de escalada. |
|
Escenarios aplicables |
Tuberías de gran carga con espacio superior limitado |
Tuberías de carga pequeña con espacio horizontal limitado |
Ofrecemos 6 series estándar de soportes de resorte constante horizontales, que cubren la gran mayoría de los requisitos de aplicaciones industriales:
|
Serie de modelos |
Rango de carga nominal (kN) |
Deflexión estándar (mm) |
Rango de temperatura de funcionamiento (℃) |
Factor de seguridad de diseño |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
Todos los productos cumplen con las normas GB/T 17116.2-2018, ANSI/ASME B31.1 y DIN 2545.
▶ Capacidad de carga ultraalta: ofrece una fuerza de soporte máxima de 1000 kN para cumplir con los requisitos de grandes tuberías y equipos.
▶ Alta estabilidad operativa: la disposición horizontal con centro de gravedad bajo proporciona un excelente rendimiento sísmico, capaz de soportar terremotos de magnitud 8.
▶ Mantenimiento seguro y conveniente: el ajuste y la inspección laterales eliminan la necesidad de realizar trabajos de escalada, lo que reduce los riesgos de seguridad
▶ Gran adaptabilidad a la instalación: se puede instalar en vigas de hormigón, estructuras de acero o cimientos de equipos.
▶ Amplio rango de ajuste de carga: permite el ajuste en sitio dentro de ±15 % de la carga nominal
▶ Diseño completamente sellado: evita eficazmente que el polvo, el agua de lluvia y los medios corrosivos entren en los mecanismos internos.
Los soportes horizontales de resorte constante se utilizan ampliamente en los siguientes escenarios industriales:
▶ Conductos principales de vapor y vapor de recalentamiento en grandes centrales térmicas
▶ Tuberías de unidades de hidrocraqueo y craqueo catalítico fluido en refinerías de petróleo
▶ Tuberías de entrada y salida de tanques de almacenamiento en grandes terminales de GNL
▶ Conductos de aire caliente para altos hornos y gasoductos convertidores en plantas siderúrgicas
▶ Sistemas convencionales de tuberías de vapor en islas en centrales nucleares
▶ Tuberías de agua caliente de gran diámetro y alta temperatura para calefacción central urbana
Con 14 años de experiencia en la fabricación de soportes de resorte constante, Yangzhou Tianshun Pipeline ha aplicado con éxito sus soportes de resorte constante horizontales a más de 350 proyectos industriales en todo el mundo. Todos los productos pasan por estrictos procedimientos de control de calidad:
▶ Control de materia prima: todo el acero para resortes proviene de Baosteel y Angang, y cada lote se somete a análisis espectral y pruebas de propiedades mecánicas.
▶ Mecanizado de precisión: los componentes clave se fabrican utilizando centros de mecanizado CNC, logrando una precisión dimensional de grado IT7.
▶ Pruebas de resorte: cada resorte se somete a 3 pruebas de compresión completa y 100 000 ciclos de fatiga.
▶ Puesta en marcha completa de la máquina: cada unidad se somete a pruebas de rendimiento de fuerza constante de carrera completa antes del envío para garantizar una tasa de variación de carga ≤5 %.
▶ Inspección de terceros: se pueden proporcionar informes de inspección de instituciones con autoridad internacional como SGS, BV y TUV.
Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y nuestros productos han obtenido las certificaciones CE y API.
▶ Encuesta in situ y análisis de estrés en la tubería gratuitos
▶ Diseño personalizado para espacios de instalación especiales
▶ Ingenieros profesionales brindan orientación sobre la instalación y la puesta en marcha in situ
▶ Período de garantía de 12 meses con reparación o reemplazo gratuito durante el período de garantía
▶ Soporte técnico de por vida y suministro de repuestos
Para obtener información más detallada sobre el soporte de resorte constante horizontal o la selección técnica para su proyecto, comuníquese con nuestro equipo de ventas.
P: ¿Se pueden instalar soportes de resorte constantes horizontales en estructuras de acero?
R: Sí. Proporcionamos múltiples formas de base de montaje para adaptarnos a cimientos de concreto, vigas de estructura de acero y plataformas de equipos. Para modelos de carga grande, brindaremos recomendaciones de diseño de cimientos para garantizar que la resistencia de la instalación cumpla con los requisitos.
P: ¿Se puede utilizar su soporte horizontal de resorte constante en ambientes de baja temperatura?
R: Sí. Ofrecemos modelos especiales de baja temperatura que adoptan materiales de acero inoxidable 304 o 316L y han pasado pruebas de impacto a baja temperatura. Pueden funcionar normalmente a temperaturas tan bajas como -196 ℃ y son adecuados para sistemas de tuberías criogénicas como GNL y etileno.
P: ¿Cuál es el tiempo de entrega de sus productos?
R: El plazo de entrega para los modelos estándar es de 30 a 45 días y para los modelos personalizados es de 45 a 60 días, según la complejidad. Para pedidos urgentes, podemos organizar una producción acelerada con el plazo de entrega más corto de 20 días.
