Soporte de suspensión de resorteDesempeña un papel fundamental en el control del peso de las tuberías, el movimiento térmico y la vibración en sistemas de tuberías industriales exigentes. Tianshun ofrece soluciones de suspensión de resorte diseñadas con capacidades de carga de 10 N a 100 000 N y capacidades de desplazamiento de hasta 200 mm, que admiten aplicaciones en instalaciones de energía, petroquímica, GNL, refinerías, calefacción, farmacéuticas y de procesamiento de alimentos.
Un soporte colgante de resorte correctamente seleccionado permite que un sistema de tuberías se mueva de manera segura a medida que cambia la temperatura de operación mientras se mantiene un soporte vertical controlado. A diferencia de los soportes rígidos, los sistemas basados en resortes pueden adaptarse a la expansión y contracción térmica, distribuir las cargas de manera más efectiva y ayudar a reducir la tensión transferida a las tuberías y los equipos conectados. Tianshun fabrica conjuntos de suspensión de resortes utilizando aceros para resortes como 60Si2MnA y 50CrVA, con opciones para carcasas de acero al carbono, revestimientos protectores, conexiones personalizadas y requisitos de carga y desplazamiento específicos del proyecto. Comprender la estructura, el principio de funcionamiento, las especificaciones, los requisitos de prueba y las condiciones de aplicación es esencial al seleccionar un soporte para una tubería industrial.
Tabla de contenido
¿Qué es un soporte de suspensión con resorte?
¿Cómo funciona un soporte de suspensión con resorte?
¿Cuáles son los componentes principales?
¿Cuáles son las principales ventajas de rendimiento?
¿Qué parámetros técnicos deben comprobar los ingenieros?
¿Dónde se utilizan los soportes de suspensión con resorte?
Soporte de resorte variable versus constante
¿Cómo se prueban los soportes de suspensión con resorte?
¿Cómo se debe seleccionar el soporte adecuado?
Obtenga una solución de suspensión de resorte personalizada

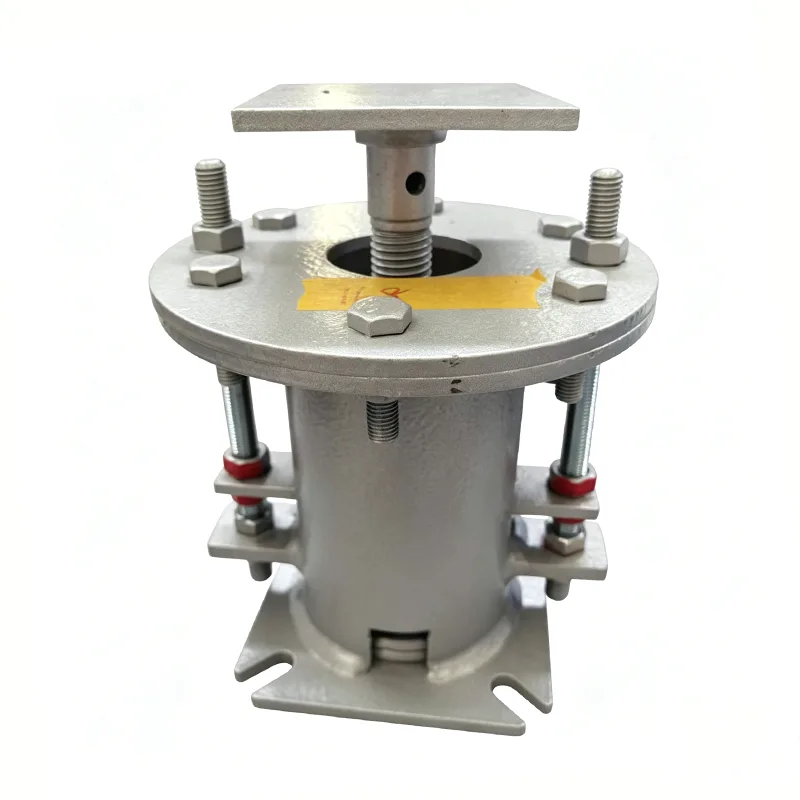

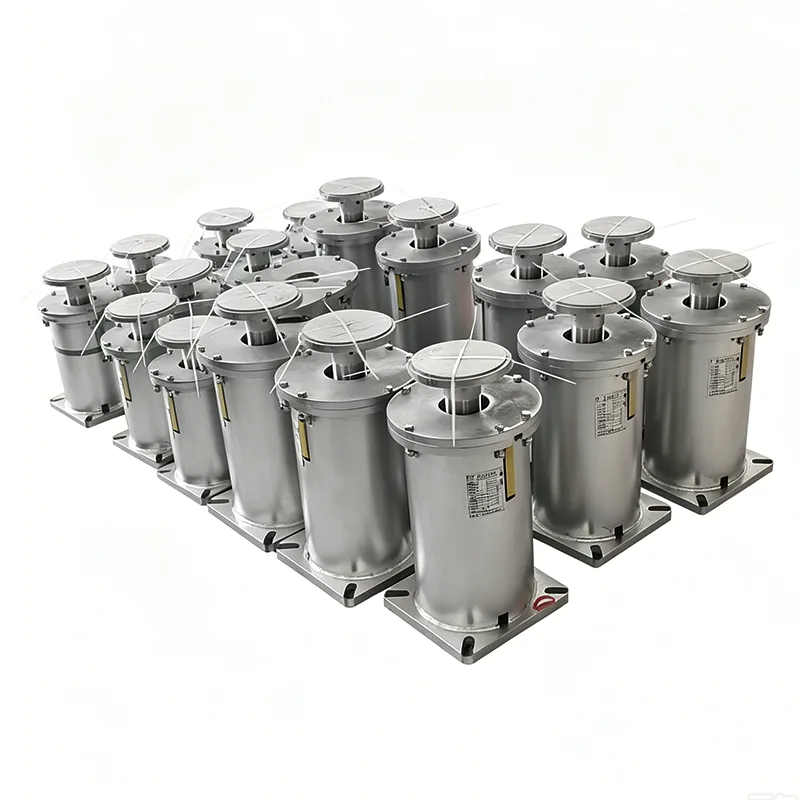

¿Qué es un soporte de suspensión con resorte?
Un soporte de suspensión de resorte es un soporte de tubería mecánico diseñado para soportar el peso de una tubería y al mismo tiempo permitir un movimiento vertical controlado. Utiliza el comportamiento elástico de un resorte para adaptarse al movimiento generado por cambios de temperatura, cargas operativas y otras condiciones de servicio.
Cuando una tubería de proceso se calienta, puede expandirse y moverse desde su posición fría. Cuando se enfría, la tubería se contrae. Un soporte rígido puede restringir este movimiento y potencialmente crear tensión adicional en la tubería. Un soporte de resorte diseñado adecuadamente proporciona fuerza de soporte y al mismo tiempo permite que la tubería se mueva dentro de su rango de recorrido diseñado.
Esto hace que los soportes basados en resortes sean particularmente útiles para líneas de vapor, tuberías de procesos de alta temperatura, sistemas de generación de energía, instalaciones petroquímicas, refinerías y otras instalaciones donde se debe considerar el desplazamiento térmico durante el diseño de tensiones de las tuberías.
Para los ingenieros de proyectos, el soporte no debe seleccionarse simplemente por el tamaño nominal de la tubería. Es necesario evaluar la carga operativa, las cargas frías y calientes, el movimiento esperado, la dirección de instalación, la temperatura, las dimensiones de la conexión y los estándares de diseño aplicables.
¿Cómo funciona un soporte de suspensión con resorte?
El principio operativo básico es sencillo: el conjunto de resorte genera una fuerza de soporte controlada al tiempo que permite el desplazamiento vertical de la tubería.
- La carga de la tubería se transfiere:El soporte transfiere parte del peso de la tubería y de la carga operativa a la estructura de soporte.
- Los cambios de temperatura provocan movimiento:A medida que la tubería se calienta o enfría, la expansión o contracción térmica provoca un movimiento vertical.
- La primavera responde:El resorte se comprime o se extiende según la dirección y magnitud del movimiento.
- El movimiento permanece controlado:El soporte se adapta al desplazamiento diseñado en lugar de forzar la tubería a una posición fija.
- La carga se distribuye:La selección correcta del soporte ayuda a prevenir cargas excesivas localizadas en los soportes de las tuberías y en los equipos conectados.
En el diseño práctico de tuberías, el soporte de resorte funciona como parte de un sistema de soporte más grande. Las zapatas para tuberías, soportes rígidos, guías, anclajes y otros componentes se pueden usar juntos de acuerdo con el análisis de tensiones de las tuberías y los requisitos del proyecto.
¿Cuáles son los componentes principales?
La confiabilidad de un soporte de resorte depende de la interacción entre su conjunto de resorte, carcasa, mecanismo de ajuste y hardware de conexión. Una configuración típica incluye los siguientes componentes:
| Componente | Función primaria | Material o característica típica |
|---|---|---|
| Asamblea de primavera | Proporciona fuerza de apoyo controlada y se adapta al movimiento. | Acero para resortes 60Si2MnA o 50CrVA |
| Alojamiento | Protege y posiciona el conjunto de resorte. | Acero al carbono Q235B o Q345B |
| Tornillo de ajuste | Permite ajustar la carga y la altura durante la instalación. | Construcción de acero específica para el proyecto |
| Varilla para colgar y accesorios | Conecta el soporte a la tubería y estructura. | Seleccionado según los requisitos del proyecto. |
| Indicador de desplazamiento | Muestra la posición real del movimiento. | Indicación calibrada claramente visible |
Las dimensiones de conexión y los accesorios se pueden personalizar cuando las configuraciones estándar no coinciden con las condiciones de instalación. Esto es particularmente importante para proyectos de modernización o bastidores de tuberías complejos donde el espacio de instalación disponible es limitado.
¿Cuáles son las principales ventajas de rendimiento?
Compensación de movimiento térmico
La principal ventaja es la capacidad de adaptarse al movimiento vertical de la tubería causado por los cambios de temperatura. Los diseños de soportes de resorte estándar de Tianshun pueden proporcionar opciones de desplazamiento nominal de 50, 80, 120, 150 y 200 mm, según la configuración seleccionada.
Soporte de carga controlada
Las tuberías industriales pueden volverse significativamente más pesadas durante la operación debido a los fluidos del proceso, el aislamiento y las condiciones cambiantes de servicio. Un conjunto de resorte correctamente especificado ayuda a mantener un soporte controlado durante todo el ciclo operativo.
Transmisión de vibración reducida
Las disposiciones soportadas por resortes pueden ayudar a reducir la transmisión directa de la vibración de las tuberías a los miembros estructurales. Esto puede resultar valioso en equipos rotativos, sistemas de vapor, equipos de proceso y otras instalaciones donde el control de vibraciones es importante.
Flexibilidad de instalación
Los mecanismos de ajuste permiten a los instaladores ajustar la posición del soporte y la carga durante la instalación. Esto puede simplificar la alineación en el campo en comparación con una disposición de soporte completamente rígida.
Adaptabilidad a diferentes proyectos
Los conjuntos de suspensión de resorte se pueden diseñar en función de diferentes cargas, requisitos de desplazamiento, materiales, tipos de conexión y condiciones ambientales. Tianshun también ofrece soluciones personalizadas para requisitos especiales de carga, desplazamiento, temperatura y conexión.
¿Qué parámetros técnicos deben comprobar los ingenieros?
Antes de ordenar un soporte de resorte, los ingenieros deben establecer las condiciones de operación reales en lugar de seleccionar una unidad solo según el diámetro de la tubería. Las siguientes especificaciones son especialmente importantes:
| Parámetro | Rango de referencia de Tianshun | Por qué es importante |
|---|---|---|
| Carga de trabajo | 10 N–100.000 N | Determina la capacidad de soporte requerida. |
| Desplazamiento nominal | 50–200 milímetros | Debe adaptarse al movimiento esperado de la tubería. |
| Temperatura de funcionamiento | -20°C a +450°C | Influye en la selección del material y del resorte. |
| Material del resorte | 60Si2MnA/50CrVA | Soporta el rendimiento mecánico y de fatiga. |
| Material de la carcasa | Q235B / Q345B | Proporciona protección y soporte estructural. |
| Tratamiento superficial | Recubrimiento epoxi rico en zinc / galvanizado en caliente | Mejora la protección contra la corrosión |
| Normas aplicables | ANSI/HG 20644, GB/T 17116, estruendo 2545 | Ayuda a alinear el producto con las especificaciones del proyecto. |
Para proyectos EPC internacionales, los ingenieros también pueden especificar estándares específicos del proyecto, certificados de materiales, requisitos de inspección o testigos de terceros. Estos requisitos deben confirmarse antes de que comience la producción.
¿Dónde se utilizan los soportes de suspensión con resorte?
Los soportes de resorte son adecuados para tuberías industriales donde el soporte de carga debe coexistir con un movimiento térmico controlado. Las aplicaciones comunes incluyen:
- Tuberías de vapor y agua de centrales térmicas
- Sistemas de tuberías auxiliares de centrales nucleares.
- Tuberías de proceso petroquímico
- Tuberías de columnas y hornos de refinería de petróleo
- Tuberías terminales de GNL y GLP
- Redes urbanas de calefacción central
- Tuberías de proceso farmacéutico
- Tuberías sanitarias para procesamiento de alimentos
- Líneas de vapor de alta temperatura y alta presión.
Para instalaciones químicas y petroquímicas, la protección de la superficie y la selección de materiales pueden ser particularmente importantes porque el soporte puede estar expuesto a la humedad, atmósferas corrosivas o temperaturas de funcionamiento exigentes.
Soporte de resorte variable versus constante: ¿cuál es la diferencia?
Una de las decisiones más importantes en el diseño de soportes de tuberías es si la aplicación requiere una configuración de resorte variable o constante.
| Comparación | Soporte de resorte variable | Soporte de resorte constante |
|---|---|---|
| Fuerza de apoyo | Cambia a medida que se mueve el resorte. | Diseñado para permanecer aproximadamente constante |
| Uso típico | Movimiento térmico moderado | Grandes movimientos o requisitos estrictos de cambio de carga. |
| Consideración del diseño | Variación de carga permitida | Constancia de carga durante todo el viaje |
| Aplicación típica | Tuberías generales de proceso y servicios públicos. | Conexiones principales de vapor y equipos sensibles |
Un soporte de resorte variable puede ser apropiado cuando el cambio en la fuerza de soporte sigue siendo aceptable dentro del diseño de tensión de la tubería. Se puede considerar una disposición de resorte constante cuando el equipo conectado tiene cambios de carga permitidos más estrictos o cuando se espera un desplazamiento vertical sustancial.
La elección correcta debe basarse en el análisis de tensión de la tubería del proyecto, las condiciones de carga fría y caliente, la dirección del movimiento y las limitaciones de las boquillas del equipo.
¿Cómo se prueban los soportes de suspensión con resorte?
La garantía de calidad es especialmente importante porque un soporte de resorte es un componente que soporta carga. Las pruebas deben verificar no sólo las dimensiones externas sino también la condición del material, el rendimiento del resorte, el comportamiento de la carga y el revestimiento protector.
Las actividades típicas de inspección y prueba incluyen:
- Inspección visual y dimensional.
- Identificación positiva de materiales (PMI), cuando sea necesario
- Prueba de dureza
- Pruebas de partículas magnéticas o pruebas de líquidos penetrantes cuando corresponda
- Prueba de carga de resorte
- Verificación de la curva carga-desplazamiento
- Inspección del espesor del recubrimiento
- Inspección final de montaje
Se pueden suministrar informes de pruebas de fábrica e informes de pruebas de materiales para los pedidos correspondientes. Para proyectos que requieren verificación adicional, también se pueden organizar inspecciones de terceros, pruebas presenciadas, pruebas de materiales, END de soldadura o inspección previa al envío de acuerdo con los requisitos del contrato.
¿Cómo se debe seleccionar el soporte de suspensión de resorte adecuado?
La selección correcta comienza con los datos de ingeniería. Un paquete de especificaciones útil debe incluir la siguiente información:
- Tamaño y configuración de la tubería.
- Cargas operativas e instaladas.
- Condiciones de carga fría y caliente.
- Desplazamiento vertical esperado
- dirección del movimiento
- Temperatura de funcionamiento y diseño.
- Disposición de montaje requerida
- Dimensiones de conexión
- Requisitos de materiales y recubrimientos.
- Normas de diseño e inspección aplicables.
Para sistemas complejos, proporcionar la tensión de tubería isométrica o el programa de soporte relevante puede mejorar significativamente la precisión de la selección del soporte. Luego, los ingenieros pueden evaluar si es apropiado un resorte variable, un resorte constante u otra disposición de soporte.
Cuando las dimensiones estándar no son adecuadas, las soluciones de suspensión de resorte personalizadas pueden incluir capacidades de carga especiales, conexiones no estándar, dimensiones de instalación personalizadas, materiales resistentes a la corrosión y diseños para ambientes de alta o baja temperatura.
Preguntas frecuentes sobre el soporte de suspensión de resorte
1. ¿Cuál es el propósito principal de un soporte de resorte?
Su objetivo principal es soportar las cargas de la tubería y al mismo tiempo permitir el movimiento vertical controlado causado por la expansión y contracción térmica. También puede ayudar a reducir la transmisión de vibraciones y mantener una condición de soporte más estable durante la operación.
2. ¿Qué rango de carga pueden manejar los soportes de suspensión de resorte Tianshun?
La gama de productos estándar a la que se hace referencia cubre cargas de trabajo de 10 N a 100 000 N. La selección real depende de las condiciones operativas de la tubería, los requisitos de carga, el recorrido y los datos de diseño del proyecto.
3. ¿Cuánto desplazamiento puede soportar el soporte de resorte?
Las opciones de desplazamiento nominal estándar incluyen 50 mm, 80 mm, 120 mm, 150 mm y 200 mm. Los requisitos de recorrido personalizados se pueden evaluar según el movimiento real de la tubería.
4. ¿Qué materiales se utilizan habitualmente para el conjunto del resorte?
Los materiales de resorte comunes incluyen 60Si2MnA y 50CrVA. Los materiales de la carcasa pueden incluir acero al carbono Q235B y Q345B, mientras que el tratamiento de la superficie puede utilizar recubrimientos epoxi ricos en zinc o galvanizado en caliente.
5. ¿Cuándo se debe considerar un soporte de resorte constante?
Se puede considerar un soporte de resorte constante cuando la tubería experimenta un movimiento vertical sustancial o cuando el equipo conectado requiere que la fuerza de soporte permanezca aproximadamente constante durante todo el recorrido diseñado. La selección final debe seguir el análisis de tensión de las tuberías y los requisitos del proyecto.
6. ¿Se pueden personalizar los soportes de suspensión de resorte?
Sí. La personalización puede cubrir requisitos de carga y desplazamiento, selección de materiales, tipos de conexión, dimensiones de instalación, condiciones ambientales y otros requisitos específicos del proyecto.
Obtenga una solución de suspensión de resorte personalizada
Un sistema de soporte de resorte confiable comienza con datos de ingeniería precisos, selección de materiales adecuada, fabricación controlada y pruebas documentadas. Tianshun combina la experiencia en la fabricación de soportes de resortes con servicios de ingeniería personalizados para aplicaciones de tuberías industriales. Si está planeando un proyecto de energía, petroquímico, refinería, GNL, calefacción, farmacéutico u otro proyecto de tuberías, comparta sus requisitos de carga, desplazamiento, temperatura, conexión y cantidad con el equipo de ingeniería. Obtenga más información sobre el soporte de suspensión de resorte Tianshun ocontáctanospara una recomendación y cotización específica del proyecto.
