Los soportes colgantes con resorte son componentes de soporte críticos en los sistemas de tuberías, diseñados para soportar el peso de la tubería, absorber el desplazamiento térmico y la vibración. Basándose en la deformación elástica de los resortes, compensan el movimiento de la tubería causado por los cambios de temperatura y restringen la vibración excesiva, garantizando un funcionamiento seguro y estable de todo el sistema de tuberías. Fabricados por Yangzhou Tianshun Piping, nuestros soportes de resorte están diseñados y producidos cumpliendo estrictamente con los estándares internacionales para cumplir con los requisitos de soporte de tuberías para diversas condiciones de trabajo.
Esta figura muestra la curva de rendimiento de carga-desplazamiento de un soporte/suspensión de resorte variable, incluidos parámetros clave de carga y desplazamiento para verificar la precisión de carga y la confiabilidad operativa del producto.
Cada unidad está sujeta a calibración de carga y pruebas de rendimiento antes del envío. La desviación de la carga de configuración se controla dentro de ±5 %, cumpliendo con la norma internacional ANSI/MSS‑SP‑58‑2018 y NB/T47039‑2013.
Los productos cumplen con los requisitos técnicos para sistemas de tuberías industriales, petroquímicos y de energía. Según MSS‑SP‑58‑2018, la variabilidad de carga máxima permitida para unidades de resorte variables no debe exceder el 25 % de la carga caliente operativa dentro del recorrido de trabajo completo.
Curva carga-desplazamiento obtenida del ensayo de tipo de un soporte/suspensión de resorte constante. El eje horizontal representa el desplazamiento mientras que el eje vertical representa la carga. La curva permanece aproximadamente horizontal a lo largo de todo el recorrido de trabajo, lo que demuestra que la fuerza de soporte permanece esencialmente constante cuando la tubería se desvía debido a la expansión y contracción térmica.
Esta prueba de tipo verifica la constancia de la carga, la estabilidad del recorrido completo y la confiabilidad operativa de las unidades de resorte constante. Todas las unidades de producción están sujetas a calibración de carga antes del envío, con una desviación de carga controlada dentro de ±6 % de acuerdo con ANSI/MSS‑SP‑58‑2018 y NB/T47038‑2013.
Estos productos son aplicables a sistemas de tuberías industriales con gran desplazamiento térmico, incluidas tuberías de vapor principales y otras tuberías de alta temperatura y presión.

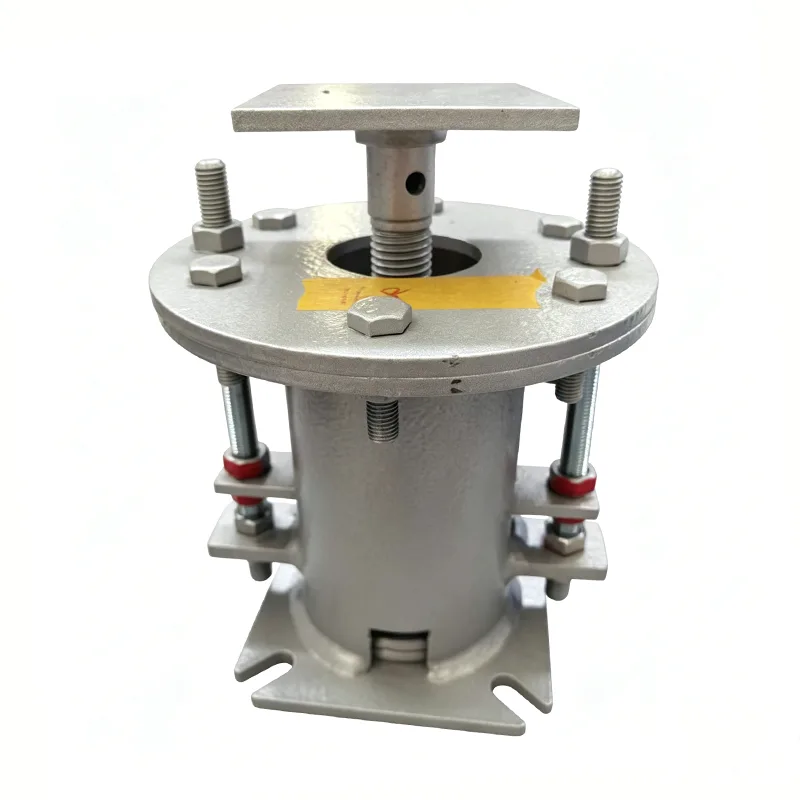

Los soportes de suspensión de resorte estándar constan de las siguientes partes principales:
▶ Conjunto de resorte: Fabricado en acero para resortes de alta calidad, sujeto a rigurosos tratamientos térmicos y pruebas de carga.
▶ Carcasa: Estructura soldada de acero al carbono con tratamiento superficial anticorrosión.
▶ Tornillo de ajuste: se utiliza para ajustar la carga y la altura durante la instalación.
▶ Accesorios de conexión: incluidas orejetas de elevación, varillas de suspensión y tuercas, disponibles para su selección según los requisitos del sitio.
▶ Indicador de desplazamiento: muestra claramente el desplazamiento real de la tubería para facilitar la instalación y el mantenimiento.
▶ Amplio rango de carga: capacidades de carga de 10 N a 100 000 N, adecuadas para la mayoría de aplicaciones de tuberías industriales.
▶ Compensación de desplazamiento superior: desplazamiento máximo de hasta 200 mm, que absorbe eficazmente la expansión y contracción de la tubería debido a la variación de temperatura.
▶ Estructura compacta: diseño que ahorra espacio para instalación en galerías de tuberías estrechas.
▶ Fácil instalación y ajuste: Equipado con dispositivos de ajuste dedicados para un ajuste preciso de la carga incluso durante el funcionamiento de la tubería.
▶ Larga vida útil: todos los componentes clave adoptan materiales de primera calidad y pasan estrictas inspecciones de calidad.
Artículos de comparación | Perchas Rígidas Convencionales | Soporte de suspensión de resorte |
Compensación por desplazamiento | Ninguno; propenso a la concentración de tensiones en las tuberías | Absorbe el desplazamiento térmico y reduce la tensión de la tubería. |
Absorción de vibraciones | Pobre; la vibración se transmite fácilmente a las estructuras del edificio | Excelente; aísla eficazmente la vibración de la tubería |
Distribución de carga | Desigual; Es probable que cause una sobrecarga local. | Distribuye la carga uniformemente para proteger tuberías y equipos. |
Dificultad de instalación | Alto; requiere un ajuste de elevación preciso | Bajo; Ajuste flexible in situ disponible. |
Costo de mantenimiento | Alto; vulnerable a daños y reemplazo frecuente | Bajo; estructura robusta con largos intervalos de mantenimiento |
Parámetro | Gama / Especificaciones |
Carga de trabajo | 10N-100.000N |
Desplazamiento nominal | 50 mm, 80 mm, 120 mm, 150 mm, 200 mm |
Temperatura de funcionamiento | -20℃ ~ +450℃ |
Material del resorte | 60Si2MnA, 50CrVA |
Material de la carcasa | Q235B, Q345B |
Tratamiento superficial | Imprimación + acabado epoxi rico en zinc, galvanizado en caliente |
Normas aplicables | ANSI/HG 20644, GB/T 17116, estruendo 2545 |
Los soportes de suspensión con resorte se utilizan ampliamente en sectores industriales con requisitos estrictos en cuanto a desplazamiento y vibración de tuberías:
▶ Sistemas de tuberías de vapor y agua para centrales térmicas y nucleares
▶ Tuberías de proceso para plantas petroquímicas
▶ Tuberías criogénicas en terminales receptoras de GNL y GLP
▶ Tuberías de hornos y columnas en refinerías de petróleo
▶ Redes de tuberías de calefacción central urbana
▶ Tuberías sanitarias para industrias farmacéuticas y de procesamiento de alimentos
Todos los productos se someten a pruebas internas exhaustivas antes de su envío.
Las pruebas internas incluyen: inspección visual y dimensional, PMI (identificación positiva de materiales), pruebas de dureza, pruebas no destructivas MT/PT (cuando corresponda), pruebas de carga de resorte (con curvas de carga-desplazamiento) y medición del espesor del recubrimiento.
Se proporcionan informes de pruebas de fábrica (FTR) e informes de pruebas de materiales (MTR).
Las pruebas internas no constituyen pruebas de terceros acreditadas por ILAC. Las pruebas presenciadas por terceros o las pruebas de laboratorio están disponibles como un servicio opcional independiente.
Servicios opcionales de inspección de terceros (cotizados por separado):
1. Pruebas de materiales: análisis de composición química, pruebas de tracción, pruebas de impacto Charpy a baja temperatura y pruebas de dureza.
2. END de soldadura: pruebas de partículas magnéticas (MT), pruebas de líquidos penetrantes (PT), pruebas ultrasónicas (UT) y pruebas radiográficas (RT).
3. Pruebas de rendimiento de carga del resorte, incluidas curvas de carga-desplazamiento.
4. Inspección de protección contra la corrosión del revestimiento epoxi/galvanización en caliente.
5. Pruebas presenciadas, vigilancia de fábrica e inspección previa al envío (PSI).
La precisión de la carga de nuestros productos, los estándares de prueba y los sistemas de documentación se comparan con el sistema internacional de soporte de tuberías de LISEGA. A diferencia de los fabricantes nacionales estándar que suministran únicamente el producto en sí, proporcionamos una curva de carga-desplazamiento con cada unidad de resorte; También facilitamos pruebas SGS de terceros e inspecciones presenciadas, y respaldamos revisiones de documentos por parte de ingenieros de PE/CPE para proyectos en el extranjero.
Además de los productos estándar, ofrecemos soluciones personalizadas basadas en las demandas específicas de los clientes:
▶ Diseño personalizado para soportes de resorte con requisitos especiales de carga y desplazamiento
▶ Selección de materiales para condiciones de trabajo extremas, como altas temperaturas, bajas temperaturas y ambientes corrosivos.
▶ Tipos de conexión y dimensiones de instalación personalizados no estándar
▶ Apoyo a los servicios de análisis de tensión de tuberías y selección de soportes
