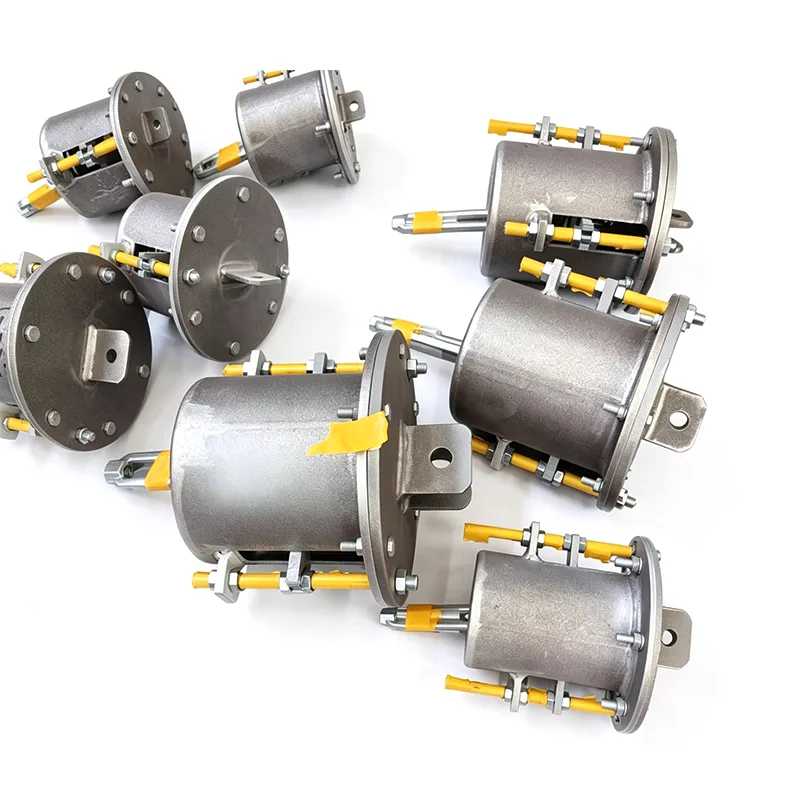

Colgadores de resorte para la industria del petróleo y el gas

En los proyectos de petróleo y gas, los oleoductos de proceso, los oleoductos de transmisión de larga distancia y los oleoductos de servicios públicos enfrentan múltiples condiciones duras: medios de alta temperatura y alta presión, componentes corrosivos como el azufre, ambientes costeros con niebla salina con alta humedad, así como el enorme peso muerto y la expansión térmica de los oleoductos de gran diámetro. Si el sistema de soporte se basa únicamente en una simple fijación rígida, no solo no logra compensar el desplazamiento sino que también convierte la deformación de la tubería en cargas adicionales en las boquillas del equipo, lo que aumenta el riesgo de fugas y fallas por fatiga.

Con 14 años de experiencia en la fabricación de soportes y soportes para tuberías, Yangzhou Tianshun Pipeline Technology Co., Ltd. ofrece soportes de resorte personalizados para la industria del petróleo y el gas para controlar la tensión de las tuberías, proteger las interfaces de equipos críticos y adaptarse a condiciones complejas en el sitio.

Desafíos principales que deben abordarse mediante el apoyo a los oleoductos y gasoductos

Los sistemas de tuberías en refinerías, terminales de GNL, plantas de procesamiento de gas y estaciones de bombeo de larga distancia tienen diversas condiciones operativas, pero comparten el mismo requisito: el peso muerto de las tuberías y el desplazamiento térmico deben controlarse dentro de límites seguros. Los ductos de proceso a menudo operan por encima de los 300°C, mientras que los ductos criogénicos de GNL funcionan por debajo de los -162°C, lo que hace que una única solución de soporte sea inadecuada.

Además, los entornos ácidos que contienen sulfuro de hidrógeno requieren que los componentes estructurales tengan resistencia al agrietamiento por tensión de sulfuro (SSC), y las plataformas marinas y las instalaciones costeras exigen una protección de alta calidad contra la niebla salina. En la práctica de la ingeniería, los soportes y los soportes no sólo deben ofrecer fuerzas de soporte predecibles, sino también adaptarse a las desviaciones de los cimientos durante la instalación y permanecer libres de fallas debido a la corrosión o relajación durante la operación a largo plazo.

Diseño y funciones de soportes de resorte para la industria del petróleo y el gas

Los soportes de resorte para la industria del petróleo y el gas se configuran uno a uno según los informes de análisis de tensión de las tuberías y están disponibles en dos tipos de carga: resorte variable y resorte de fuerza constante. Las unidades de resorte variables brindan soporte con rigidez lineal dentro de su rango de carrera, adecuadas para puntos con pequeños desplazamientos y baja sensibilidad a las variaciones de la fuerza de soporte. Las unidades de fuerza constante utilizan un mecanismo de resorte primario y secundario para controlar la variación de la fuerza de soporte dentro del 5 % a lo largo de toda la carrera, lo que las hace ideales para boquillas de equipos, extractores, hervidores, entradas y salidas de compresores y otras ubicaciones con requisitos estrictos de carga de boquillas.

Dependiendo del medio y del entorno de instalación, los elementos de resorte se fabrican con aceros aleados para resortes como 60Si2Mn o 50CrVA. Los cilindros y los componentes estructurales se pueden fabricar con acero al carbono, acero resistente al calor, acero inoxidable dúplex o aleaciones a base de níquel, con tratamientos de materiales que cumplan con NACE MR0175/ISO 15156 para cumplir con los requisitos de los campos de petróleo y gas amargos.

Para los recubrimientos protectores, las instalaciones costa afuera pueden usar una imprimación epóxica rica en zinc de alta adherencia más un sistema de capa superior de poliuretano, mientras que las tuberías terrestres comúnmente emplean galvanización en caliente o recubrimiento Dacromet para garantizar el rendimiento a largo plazo en atmósferas industriales y de niebla salina. Los productos cumplen con estándares que incluyen ASME B31.3, ASME B31.4 y MSS SP-58. Cada carcasa está equipada con una placa de identificación de desplazamiento de carga y un pasador de bloqueo para una fácil instalación en estado frío y verificación en el sitio.

Selección, instalación y estabilidad a largo plazo en el sitio

Al recibir los datos del análisis de tensión de las tuberías, nuestro equipo técnico recomienda hacer coincidir los modelos de soportes de resorte para la industria del petróleo y el gas y las constantes de resorte para cada punto de soporte. Durante la fase de selección, se presta especial atención a la carga de diseño, el desplazamiento de diseño, la temperatura y el grado de corrosión ambiental, al mismo tiempo que se considera el peso adicional de las tuberías llenas de agua durante las condiciones de prueba hidrostática para evitar la sobrecarga o solidificación del resorte.

Durante la instalación, los soportes de resorte para la industria del petróleo y el gas proporcionan un cierto rango de ajuste vertical para absorber los errores de elevación de los cimientos y las desviaciones de la prefabricación de las tuberías. Las unidades de fuerza constante pueden equiparse opcionalmente con dispositivos de ajuste auxiliares hidráulicos o de tornillo para una alineación precisa incluso en condiciones de carga pesada. El pasador de bloqueo se retira después de que la tubería se calienta y el soporte entra en funcionamiento sin necesidad de trabajo en caliente.

Durante el funcionamiento a largo plazo, el diseño del resorte antirelajación y los puntos de inspección regulares ayudan a los equipos de mantenimiento a detectar anomalías de manera oportuna. Entre nuestros proyectos exportados a más de 45 países, más del 70 % de los pedidos posteriores de soporte y perchas provienen de clientes existentes. Estos datos de compras repetidas reflejan hasta cierto punto la fiabilidad sostenida de nuestros productos.

Ubicaciones de aplicación típicas en instalaciones de petróleo y gas

Unidades de hidroprocesamiento y craqueo catalítico de fluidos (FCC): los oleoductos y gasoductos de reacción de alta temperatura y los gasoductos de regeneración experimentan grandes desplazamientos térmicos durante la operación con límites estrictos de carga de las boquillas. El uso de soportes de resorte de fuerza constante controla eficazmente las fuerzas de interfaz en equipos como reactores y separadores de tercera etapa, evitando fugas en las uniones de bridas.

Terminales de GNL y sistemas criogénicos: las tuberías criogénicas entre los brazos de descarga y los tanques de almacenamiento, así como las tuberías de circulación de refrigerante, enfrentan diferencias de temperatura extremas. Los soportes de resorte adoptan materiales resistentes a la criogenia para brindar soporte estable durante todo el proceso, desde el preenfriamiento en frío hasta la operación criogénica profunda, protegiendo las juntas de expansión y las boquillas del tanque.

Tuberías de larga distancia para petróleo crudo y productos: Las tuberías de entrada y salida en las estaciones de bombeo y las tuberías del área de válvulas experimentan variaciones de temperatura según las estaciones y los medios transportados. Los soportes de resorte variables combinados con soportes de límite mantienen la pendiente adecuada de la tubería, evitando riesgos de vibración y golpes de ariete causados ​​por el despegue del punto de soporte.

Plataformas costa afuera y FPSO: estas instalaciones tienen espacios compactos y están sujetas a cargas dinámicas adicionales por movimiento de balanceo. Se pueden usar soportes de resorte de fuerza constante con funciones de límite junto con amortiguadores para compensar el desplazamiento térmico y al mismo tiempo restringir la oscilación de baja frecuencia causada por el viento y las olas, lo que reduce el daño por fatiga en las articulaciones.

Documentación de Calidad y Soporte Técnico

A partir de la reinspección entrante del alambre de resorte, nuestra fábrica implementa un estricto control de calidad en cada etapa: verificación del número de calor, dureza e inspección metalográfica después del tratamiento térmico, prueba de rigidez de carrera completa del producto terminado y prueba de adhesión del recubrimiento. Cada lote de soportes de resorte para la industria del petróleo y el gas puede recibir certificados de calidad de materiales, informes de inspección, declaraciones de cumplimiento de NACE y documentos de certificación ASME para respaldar auditorías de proyectos en el extranjero.

Nuestro equipo técnico puede proporcionar manuales de instalación detallados y recomendaciones de ajuste en estado frío según sea necesario, y puede cooperar con testigos externos o supervisión en el sitio.

Si necesita configurar soportes de resorte para la industria del petróleo y el gas para un proyecto específico de petróleo y gas, proporcione planos de diseño de tuberías, informes de cálculo de tensión y datos ambientales en el sitio. Le entregaremos un informe de selección que incluye cálculos de carrera de carga y elevaciones de instalación recomendadas, en lugar de solo una lista de modelos estándar, lo que lo ayudará a controlar los costos generales y al mismo tiempo garantizará la operación segura y confiable de su sistema de soporte de tuberías durante todo su ciclo de vida.
