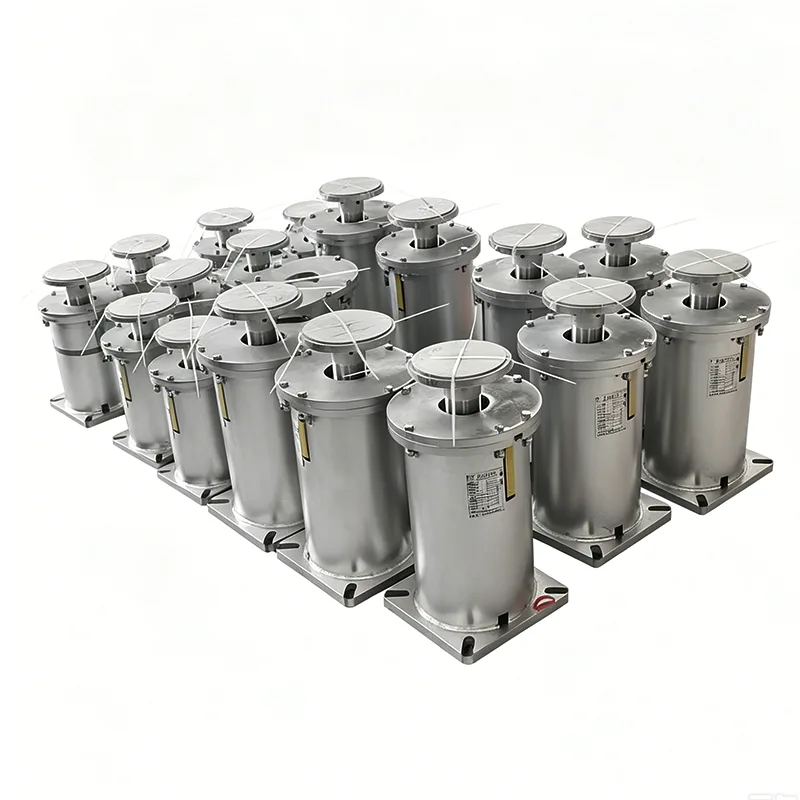

El soporte de resorte tipo F es un soporte de resorte suspendido estándar desarrollado por Yangzhou Tianshun Pipeline con base en 14 años de experiencia en la industria, y también es uno de los modelos de soporte de resorte más utilizados en el campo de tuberías industriales a nivel mundial. Desde su lanzamiento de producción en 2012, hemos fabricado más de 2 millones de perchas con resorte tipo F, exportado a 45 países y regiones, y atendido a más de 300 proyectos industriales a gran escala en todo el mundo. Este modelo está diseñado en total conformidad con los estándares aceptados internacionalmente y logra una intercambiabilidad del 100% con productos del mismo modelo de los principales fabricantes mundiales.
El colgador de resorte tipo F está estrictamente diseñado y fabricado de acuerdo con los siguientes estándares internacionales para garantizar su versatilidad y compatibilidad global:
▶ ANSI/HG 20644-1998 Soportes y colgadores de resorte variables
▶ GB/T 17116.1-2018 Soportes y colgadores para tuberías - Parte 1: Especificaciones técnicas
▶ Tuberías de proceso ASME B31.3
▶ Colgadores de resorte para tuberías DIN 2545
▶ API RP 551 Diseño e instalación de soportes y colgadores de tuberías
Todos los productos han pasado la certificación del sistema de gestión de calidad ISO 9001:2015 y, previa solicitud, se pueden proporcionar documentos de certificación de terceros, como CE y API.
El colgador de resorte tipo F adopta un diseño de estructura suspendida superior, conectada a la estructura del edificio a través de la orejeta de elevación superior y a la tubería a través de la varilla de suspensión inferior. Cuando la tubería sufre un desplazamiento térmico vertical, el resorte se expande y contrae en consecuencia, ajustando automáticamente la fuerza de soporte y transmitiendo uniformemente la carga de la tubería a la estructura para evitar la concentración de tensiones.
▶ Carcasa superior: estampada con placa de acero Q345B
▶ Resorte helicoidal cilíndrico: fabricado con acero para resortes de aleación 60Si2MnA
▶ Placa indicadora de carga: claramente marcada con escalas de carga y desplazamiento
▶ Varilla de tornillo de ajuste: disponible en especificaciones M16-M36 para ajuste de carga en sitio
▶ Orejas de conexión superior e inferior: fabricadas mediante proceso de forjado para mayor resistencia.
▶ Tuercas de seguridad: diseño antiaflojamiento de doble tuerca
|
Modelo |
Rango de carga (kN) |
Deflexión (mm) |
Rigidez del resorte (N/mm) |
Rango de ajuste (mm) |
|
F-05 |
0,1-0,5 |
50 |
10 |
±25 |
|
F-10 |
0,5-1,0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16,0-20,0 |
200 |
100 |
±100 |
|
Índice de rendimiento |
Requisito de estándar nacional |
Valor medido del colgador de resorte tipo F Tianshun |
|
Error de carga |
≤±10% |
≤±5% |
|
Deformación permanente del resorte |
≤0,5% |
≤0,2% |
|
Vida fatigada |
≥50.000 ciclos |
≥100.000 ciclos |
|
Espesor del revestimiento superficial |
≥60 μm |
≥120 μm |
|
Resistencia de la unión soldada |
No inferior al metal base |
110% de la resistencia del metal base |

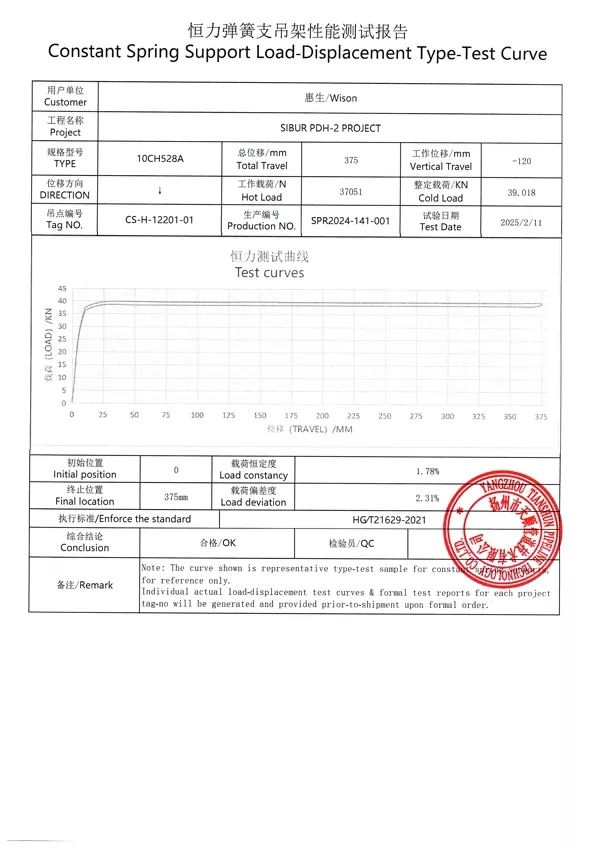

Los datos anteriores provienen 100% de registros de inspección completos del laboratorio de la empresa. Cada producto se somete a estrictas pruebas de carga y calibración de desplazamiento antes del envío.
Sistemas de tuberías de vapor-agua en centrales eléctricas.
Tuberías de proceso en la industria petroquímica
Redes de tuberías de calefacción central urbana
Tuberías de transmisión de gas natural
Tuberías de procesamiento de alimentos y productos farmacéuticos
Tuberías generales para plantas industriales.
Suspensión de un solo terminal: adecuada para tuberías individuales
Suspensión de doble orejeta: adecuada para tuberías de carga pesada
Instalación paralela: Adecuado para tuberías de carga ultrapesada
Hemos establecido un sistema de trazabilidad de todo el proceso, desde las materias primas hasta los productos terminados, para garantizar la calidad estable de cada colgador de resorte tipo F:
▶ Control de materias primas: todo el acero proviene de acerías líderes como Baosteel y Angang. Cada lote de materiales va acompañado del certificado de material original y se somete a una verificación de análisis espectral.
▶ Fabricación de resortes: enrollados con máquinas de resortes CNC importadas de Alemania y sometidos a tres procesos de tratamiento térmico para eliminar por completo la tensión interna.
▶ Proceso de soldadura: Adopta soldadura protegida con gas de dióxido de carbono. Todas las soldaduras se someten a una inspección 100% visual y a pruebas no destructivas por muestreo.
▶ Tratamiento de superficie: tres procesos de eliminación de óxido con chorro de arena → imprimación epoxi rica en zinc → capa superior de poliuretano, con un espesor total de recubrimiento ≥120 μm.
▶ Inspección del producto terminado: cada producto se somete a pruebas de carga de carrera completa y se emiten documentos de certificación de calidad completos.
▶ Entrega rápida: los modelos estándar están en stock y pueden enviarse en un plazo de 72 horas.
▶ Soporte de selección: se proporcionan análisis de tensión de tubería y cálculo de selección de soporte/suspensión gratuitos.
▶ Servicio de personalización: las dimensiones de conexión y los métodos de tratamiento de superficies se pueden ajustar según los requisitos del cliente.
▶ Servicio in situ: se envían ingenieros profesionales para guiar la instalación y la puesta en servicio.
▶ Servicio de garantía: período de garantía de 12 meses con reparación o reemplazo gratuito de productos defectuosos durante el período de garantía.
Para obtener más detalles técnicos sobre el colgador de resorte tipo F o para obtener una cotización, comuníquese con nuestro equipo de ventas.
P: ¿Se puede intercambiar el colgador de resorte tipo F con productos del mismo modelo de otros fabricantes?
R: Sí. Nuestros productos están estrictamente diseñados y fabricados de acuerdo con los estándares internacionales. Las dimensiones de instalación y los parámetros de rendimiento son completamente consistentes con los productos del mismo modelo de los principales fabricantes mundiales y pueden reemplazarse directamente para su uso.
P: ¿Cuál es la temperatura máxima de funcionamiento de este producto?
R: El rango de temperatura de funcionamiento de los productos estándar es de -20 ℃ a +450 ℃. Para condiciones de alta temperatura que superan los 450 ℃, podemos proporcionar modelos especiales que utilizan acero para resortes resistente a altas temperaturas.
P: ¿Pueden proporcionar un tratamiento de superficie de galvanizado en caliente?
R: Sí. Además del recubrimiento de pintura estándar, también ofrecemos varios métodos de tratamiento de superficies, como galvanizado en caliente y recubrimiento en polvo, para adaptarnos a diferentes entornos corrosivos.
