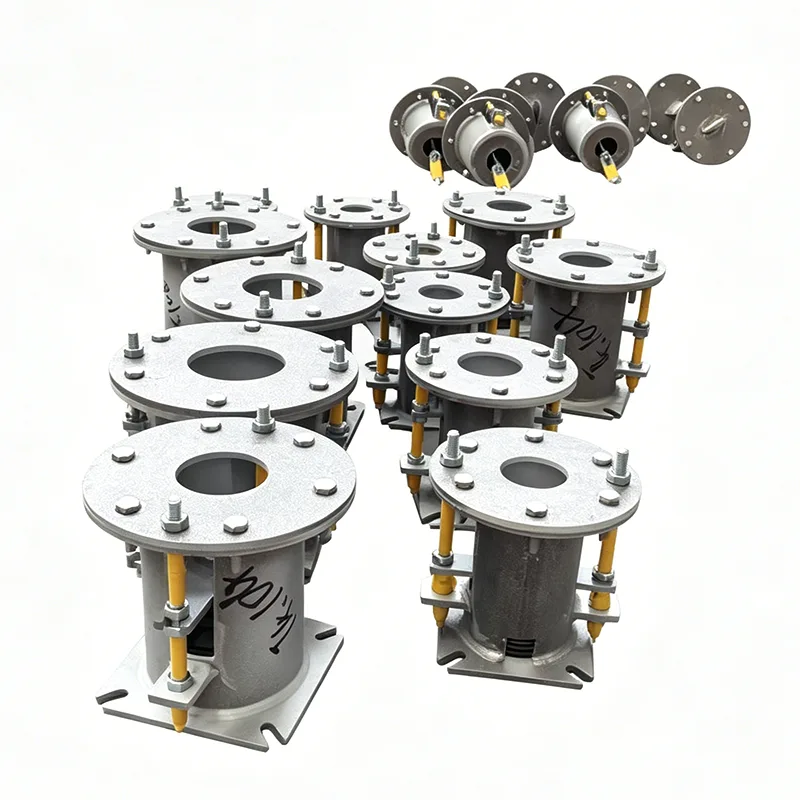

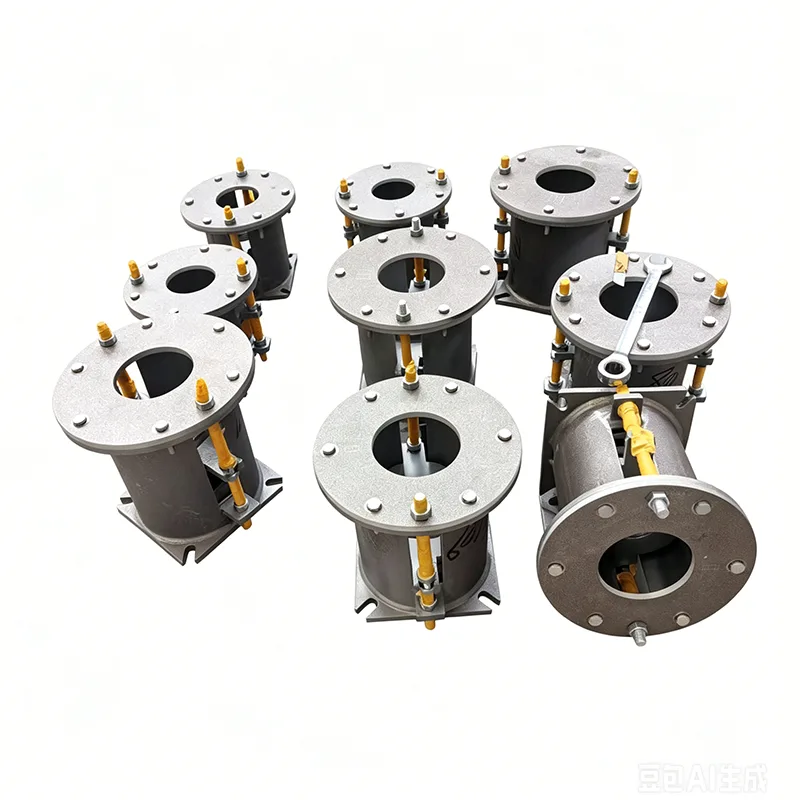

Soporte de resorte de planta de energía

En las centrales eléctricas, las tuberías principales de vapor, las tuberías de vapor de recalentamiento de alta temperatura y otros sistemas similares transportan continuamente medios en condiciones de alta temperatura y alta presión, mientras experimentan una expansión térmica que varía de varios milímetros a decenas de milímetros. La fijación rígida convierte estos desplazamientos en fuerzas de empuje adicionales que se transmiten a los cabezales de las calderas y a las interfaces de las turbinas, lo que aumenta la tensión en las juntas soldadas, las bridas y las carcasas de los equipos.

Esta figura muestra la curva de rendimiento de carga-desplazamiento de un soporte/suspensión de resorte variable, incluidos parámetros clave de carga y desplazamiento para verificar la precisión de carga y la confiabilidad operativa del producto.

Cada unidad está sujeta a calibración de carga y pruebas de rendimiento antes del envío. La desviación de la carga de configuración se controla dentro de ±5 %, cumpliendo con la norma internacional ANSI/MSS‑SP‑58‑2018 y NB/T47039‑2013.

Los productos cumplen con los requisitos técnicos para sistemas de tuberías industriales, petroquímicos y de energía. Según MSS‑SP‑58‑2018, la variabilidad de carga máxima permitida para unidades de resorte variables no debe exceder el 25 % de la carga caliente operativa dentro del recorrido de trabajo completo.

Curva carga-desplazamiento obtenida del ensayo de tipo de un soporte/suspensión de resorte constante. El eje horizontal representa el desplazamiento mientras que el eje vertical representa la carga. La curva permanece aproximadamente horizontal a lo largo de todo el recorrido de trabajo, lo que demuestra que la fuerza de soporte permanece esencialmente constante cuando la tubería se desvía debido a la expansión y contracción térmica.

Esta prueba de tipo verifica la constancia de la carga, la estabilidad del recorrido completo y la confiabilidad operativa de las unidades de resorte constante. Todas las unidades de producción están sujetas a calibración de carga antes del envío, con una desviación de carga controlada dentro de ±6 % de acuerdo con ANSI/MSS‑SP‑58‑2018 y NB/T47038‑2013.

Estos productos son aplicables a sistemas de tuberías industriales con gran desplazamiento térmico, incluidas tuberías de vapor principales y otras tuberías de alta temperatura y presión.

Desarrollado específicamente para estas condiciones operativas por Yangzhou Tianshun Pipeline Technology Co., Ltd., el soporte de resorte para central eléctrica compensa el desplazamiento mediante carga elástica, manteniendo la tensión de la tubería dentro de los límites permitidos estándar. Este documento explica la filosofía de diseño, el rendimiento operativo y el enfoque de soporte de ingeniería de este producto, en función de los requisitos reales de los sistemas de tuberías de vapor.

Requisitos para soportes elásticos en el control de tensiones en tuberías de vapor

El diseño de tuberías de vapor generalmente sigue códigos como ASME B31.1, que requiere que los soportes/colgadores de tuberías soporten tanto el peso muerto de la tubería como el peso del medio sin impedir el desplazamiento térmico. Si la fuerza de soporte varía excesivamente con el desplazamiento, la tensión del sistema de tuberías local puede exceder los valores permitidos, lo que obliga a realizar ajustes en el sitio o incluso volver a trabajar.

Además, las interfaces de turbina y caldera suelen tener límites permisibles muy estrictos para fuerzas y momentos. Las soluciones de soporte inadecuadas pueden acortar significativamente la vida útil de las interfaces de los equipos principales. Esto requiere que los productos de soporte/suspensión proporcionen fuerzas de soporte estables y predecibles dentro de la carrera especificada, al tiempo que ofrecen suficiente margen de ajuste para adaptarse a las desviaciones en el sitio.

Cómo los soportes de resorte de plantas de energía abordan estos requisitos

Los soportes de resorte para plantas de energía están disponibles en dos configuraciones: resorte variable y resorte de fuerza constante, seleccionados según los resultados del análisis de tensión de la tubería. Las unidades de resorte variable soportan la carga con rigidez lineal, mientras que las unidades de fuerza constante utilizan un mecanismo de resorte primario y secundario para controlar la tasa de variación de la fuerza de soporte dentro del 5% durante toda la carrera de trabajo, proporcionando un soporte casi constante al sistema de tuberías desde el estado frío al estado caliente.

Los elementos de resorte se fabrican a partir de aceros aleados para resortes, incluidos 60Si2Mn y 50CrVA. Los componentes estructurales se pueden fabricar con acero al carbono, acero resistente al calor o acero inoxidable. El rango general de aplicación de temperatura cubre -196°C a +650°C, coincidiendo con todos los estados térmicos de las tuberías de vapor, desde el calentamiento a baja temperatura hasta el funcionamiento a plena carga.

Cada soporte de resorte de central eléctrica se somete a pruebas de compresión de carrera completa con registro de la curva de rigidez antes del envío. La carcasa está equipada con una placa de identificación de desplazamiento de carga y un dispositivo de bloqueo de instalación. La instalación in situ solo requiere montaje en estado frío; simplemente retire el pasador de bloqueo después de que la temperatura de la tubería aumente y el soporte/suspensor entre en estado operativo sin soldaduras en el sitio ni ajustes complejos.

Instalación in situ y rendimiento operativo a largo plazo

Los errores acumulativos en la elevación de los cimientos y el corte de secciones de tuberías son inevitables durante la instalación de tuberías de vapor. El rango de ajuste de altura proporcionado por los soportes de resorte de Power Plant absorbe estas desviaciones, evitando que se atasquen rígidamente. Las unidades de resorte de fuerza constante generalmente están equipadas con mecanismos de ajuste auxiliares hidráulicos o de tornillo, lo que permite la operación por una sola persona incluso en tuberías de gran diámetro y servicio pesado.

Durante el funcionamiento a largo plazo, el diseño del resorte antirelajación y los tratamientos superficiales (galvanizado en caliente o revestimiento Dacromet) mantienen un rendimiento de soporte estable. En múltiples proyectos de plantas de energía en el extranjero, más del 70% de los pedidos de soporte/suspensión posteriores provienen de clientes existentes. Esta alta tasa de repetición de compras valida indirectamente el rendimiento a largo plazo de nuestros productos.

Ubicaciones y funciones típicas de instalación

En el área de calderas, se instalan soportes de resorte para plantas de energía en secciones verticales y horizontales de los conductos principales de vapor, tuberías de salida del sobrecalentador y tuberías de vapor de recalentamiento. Absorben la expansión térmica ascendente, evitando tensiones excesivas en las conexiones de las boquillas del cabezal.

Cerca de la turbina, los soportes/colgadores de resorte en las secciones de tuberías de vapor de alta temperatura cerca de las válvulas de vapor principales y las válvulas reguladoras reducen las fuerzas y momentos de los componentes, lo que ayuda a mantener la alineación del eje. Aunque las tuberías de agua de alimentación y de atemperación funcionan a temperaturas más bajas, aún experimentan diferencias significativas de temperatura de arranque y parada. Los soportes elásticos mantienen la pendiente de la tubería y reducen el riesgo de cavitación.

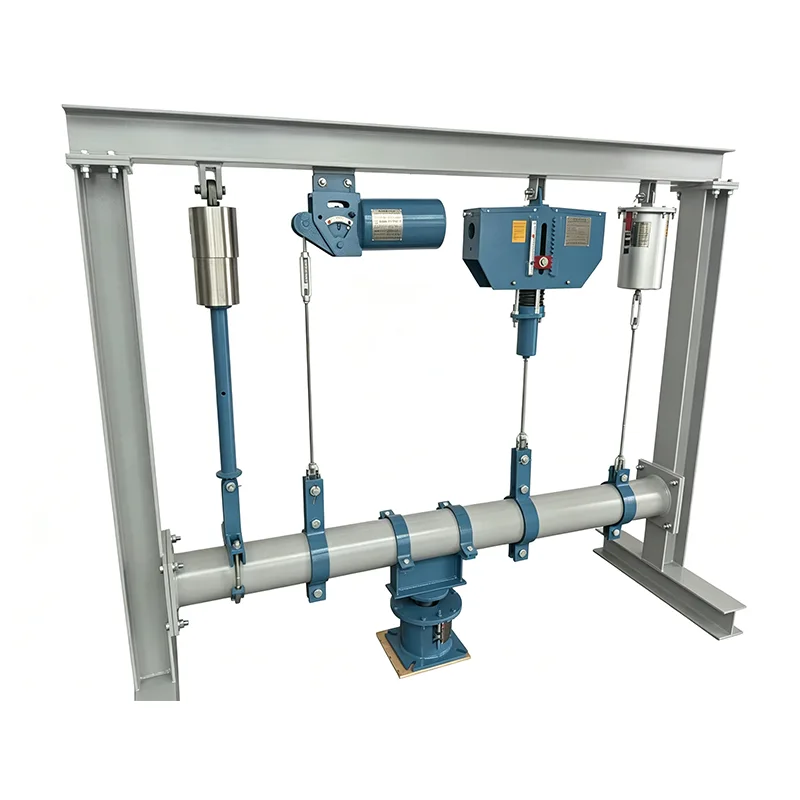

En estas aplicaciones, los soportes/colgadores a menudo se combinan con amortiguadores, soportes de límite y otros componentes para formar una solución de restricción flexible de sistema de tuberías completo.

Soporte Técnico de Proyectos y Aceptación de Productos

A partir de la fase de selección, nuestro equipo técnico recibe informes de análisis de tensión del sistema de tuberías, calcula la carga y el desplazamiento de diseño para cada punto de soporte, recomienda los tipos de soporte de resorte y las constantes de resorte apropiados para plantas de energía y brinda orientación detallada sobre la instalación.

Nuestra fábrica mantiene una cadena completa de control de calidad desde la reinspección entrante del alambre de resorte, pruebas de dureza después del tratamiento térmico hasta pruebas de rigidez del producto terminado. Se pueden entregar registros de procesos relevantes y documentos de calidad de materiales de acuerdo con estándares como ASME y CE. Para islas convencionales de energía nuclear y otros proyectos de altos requisitos, se pueden proporcionar informes de pruebas de calificación de funciones de soporte adicionales y documentos de trazabilidad.

Si tiene requisitos de soporte para tuberías de vapor, proporcione planos de diseño de tuberías y datos de tensión. Entregaremos una solución de configuración de soporte de resorte de planta de energía específica en lugar de una lista de modelos genérica. Aprovechando los 14 años de experiencia en soporte de tuberías de Yangzhou Tianshun y los datos de proyectos de 45 países de todo el mundo, podemos ayudarle a controlar los costos generales de adquisición e instalación y, al mismo tiempo, garantizar la seguridad de su sistema de vapor.

Todos los productos se someten a pruebas internas exhaustivas antes de su envío.

Las pruebas internas incluyen: inspección visual y dimensional, PMI (identificación positiva de materiales), pruebas de dureza, pruebas no destructivas MT/PT (cuando corresponda), pruebas de carga de resorte (con curvas de carga-desplazamiento) y medición del espesor del recubrimiento.

Se proporcionan informes de pruebas de fábrica (FTR) e informes de pruebas de materiales (MTR).

Las pruebas internas no constituyen pruebas de terceros acreditadas por ILAC. Las pruebas presenciadas por terceros o las pruebas de laboratorio están disponibles como un servicio opcional independiente.

Servicios opcionales de inspección de terceros (cotizados por separado):

1. Pruebas de materiales: análisis de composición química, pruebas de tracción, pruebas de impacto Charpy a baja temperatura y pruebas de dureza.

2. END de soldadura: pruebas de partículas magnéticas (MT), pruebas de líquidos penetrantes (PT), pruebas ultrasónicas (UT) y pruebas radiográficas (RT).

3. Pruebas de rendimiento de carga del resorte, incluidas curvas de carga-desplazamiento.

4. Inspección de protección contra la corrosión del revestimiento epoxi/galvanización en caliente.

5. Pruebas presenciadas, vigilancia de fábrica e inspección previa al envío (PSI).

La precisión de la carga de nuestros productos, los estándares de prueba y los sistemas de documentación se comparan con el sistema internacional de soporte de tuberías de LISEGA. A diferencia de los fabricantes nacionales estándar que suministran únicamente el producto en sí, proporcionamos una curva de carga-desplazamiento con cada unidad de resorte; También facilitamos pruebas SGS de terceros e inspecciones presenciadas, y respaldamos revisiones de documentos por parte de ingenieros de PE/CPE para proyectos en el extranjero.
