Resumen del artículo:
Soportes de tubería preaisladosDesempeñan un papel fundamental en los sistemas de tuberías industriales modernos al mantener la continuidad del aislamiento, reducir las pérdidas térmicas, prevenir la condensación y proteger las tuberías de daños a largo plazo. En aplicaciones como instalaciones de GNL, plantas químicas, proyectos de generación de energía, sistemas de refrigeración urbana y tuberías criogénicas, los soportes de tuberías tradicionales pueden crear puentes térmicos que reducen el rendimiento del aislamiento. Este artículo explica cómo los soportes de tuberías preaislados resuelven desafíos de ingeniería comunes, mejoran la seguridad operativa y brindan soluciones de soporte confiables. Yangzhou Tianshun ofrece soluciones personalizadas de soporte de tuberías preaisladas diseñadas para diferentes condiciones de temperatura, requisitos de carga y aplicaciones industriales.

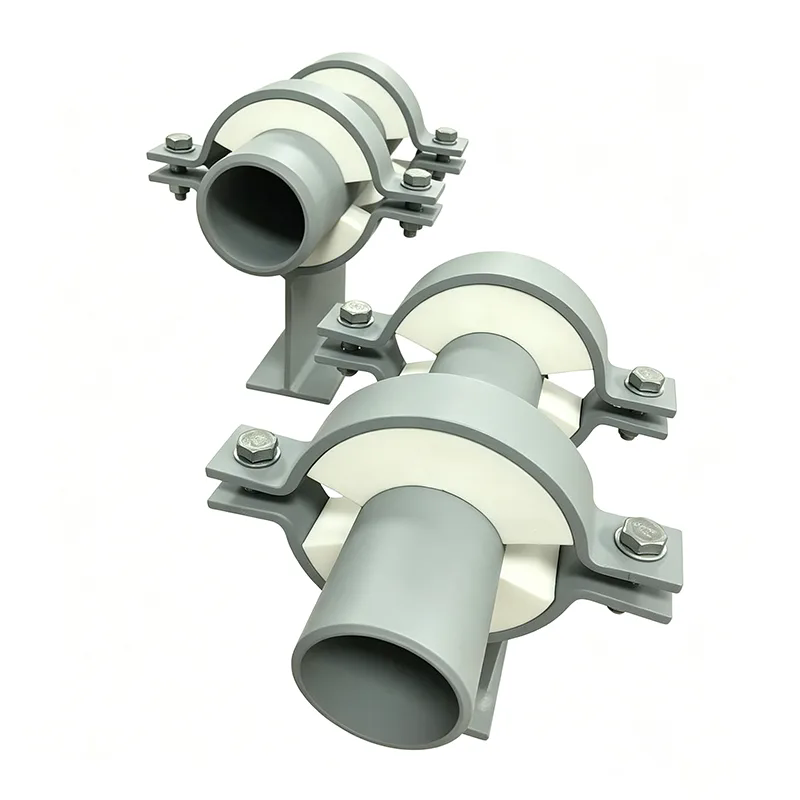

Los soportes de tuberías preaislados son componentes de soporte de tuberías especialmente diseñados que combinan la capacidad de soporte de carga mecánica con protección de aislamiento térmico. A diferencia de las zapatas o soportes para tuberías convencionales, estos productos incluyen una sección de aislamiento integrada entre la tubería y la estructura de soporte.
En muchos sistemas de tuberías industriales, se instala aislamiento alrededor de las tuberías para mantener la estabilidad de la temperatura. Sin embargo, cuando un soporte metálico estándar entra en contacto directamente con la superficie de la tubería, crea un puente térmico. Esta conexión permite una transferencia de calor no deseada, que puede provocar condensación, pérdida de energía, problemas de congelación o corrosión debajo del aislamiento.
Un soporte de tubería preaislado elimina este problema al integrar un bloque aislante de alto rendimiento en la estructura de soporte. El diseño permite que la tubería permanezca mecánicamente estable mientras mantiene un rendimiento de aislamiento continuo.
Yangzhou Tian Shun se especializa en la fabricación de soluciones de soporte para tuberías, incluidos soportes para tuberías preaislados diseñados para servicio en frío, aplicaciones criogénicas y sistemas industriales de alta temperatura. La empresa desarrolla diseños personalizados según los requisitos del proyecto, temperaturas de funcionamiento, tamaños de tuberías y condiciones de instalación.
El principio de funcionamiento de los soportes de tuberías preaislados se basa en separar la vía de carga estructural de la vía de conducción térmica. El soporte transfiere el peso de la tubería mientras que la sección de aislamiento minimiza la transferencia de calor entre la tubería y las estructuras externas.
| Componente | Función |
|---|---|
| Silla o zapato de acero | Proporciona resistencia mecánica y transfiere cargas de la tubería a la estructura. |
| Bloque de aislamiento | Crea separación térmica y reduce la transferencia de calor. |
| Barrera de vapor | Evita la penetración de humedad en los materiales aislantes. |
| Placa deslizante (opcional) | Permite el movimiento de la tubería causado por la expansión y contracción térmica. |
Para tuberías frías, la capa aislante evita que el calor externo entre al sistema y reduce los riesgos de condensación. Para tuberías calientes, minimiza la pérdida de calor y mejora la eficiencia energética.
La estructura integrada también reduce las dificultades de instalación porque el soporte de aislamiento llega como un conjunto completo en lugar de requerir trabajos de aislamiento adicionales en el sitio de construcción.
Los sistemas de tuberías industriales a menudo experimentan fallas causadas por un diseño de soporte inadecuado. Los apoyos tradicionales pueden parecer simples, pero con el tiempo pueden crear serios desafíos operativos.
| Problema común | Impacto en el sistema de tuberías | Solución de soporte preaislada |
|---|---|---|
| Formación de puentes térmicos | Mayor transferencia de calor y menor rendimiento de aislamiento. | El bloque de aislamiento integrado separa la tubería de la estructura |
| Condensación y formación de hielo | Riesgo de corrosión y problemas de mantenimiento. | Mantiene la continuidad del aislamiento y evita la exposición a la humedad. |
| Pérdida de energía | Mayores costos operativos | Mejora la eficiencia térmica de tuberías frías y calientes. |
| Daño al aislamiento | Reparaciones frecuentes y tiempo de inactividad | Proporciona una interfaz de soporte estable |
Para los sistemas criogénicos y de GNL, incluso un pequeño puente térmico puede afectar significativamente el rendimiento del sistema. Un soporte de tubería preaislado adecuadamente diseñado garantiza que el sistema de aislamiento siga siendo efectivo en ubicaciones de soporte críticas.
Elegir el sistema de soporte correcto puede influir en la seguridad de las tuberías, los requisitos de mantenimiento y los costos operativos a largo plazo. Las principales ventajas incluyen:
Los soportes para tuberías preaisladas se utilizan ampliamente en industrias donde el control de la temperatura y la confiabilidad de las tuberías son esenciales.
| Industria | Ejemplo de aplicación |
|---|---|
| GNL e industria criogénica | Tuberías de baja temperatura que requieren aislamiento térmico. |
| Generación de energía | Tuberías de vapor y de proceso con requisitos de alta temperatura |
| Procesamiento químico | Líneas de proceso corrosivas y sensibles a la temperatura |
| Refrigeración urbana | Redes de distribución de agua helada. |
| Alimentación y Farmacéutica | Sistemas de tuberías limpios con temperatura controlada |
Yangzhou Tian Shun suministra productos de soporte de tuberías para diferentes entornos industriales y ofrece soluciones basadas en las condiciones reales del proyecto.
Seleccionar el soporte correcto requiere la consideración de varios factores de ingeniería. La elección de un producto inadecuado puede provocar fallos de aislamiento o tensión excesiva en la tubería.
Los parámetros técnicos importantes suelen incluir la densidad del aislamiento, la resistencia a la compresión, la conductividad térmica, el material de soporte y la capacidad de carga.
| Parámetro | Consideración típica |
|---|---|
| Rango de temperatura | Desde condiciones criogénicas hasta aplicaciones de alta temperatura |
| Material aislante | Espuma de PU, PIR, lana mineral o materiales personalizados |
| Material de apoyo | Acero al carbono, acero inoxidable o aleaciones especiales. |
| Requisito de movimiento | Diseño de soporte fijo, deslizante o guiado |
Yangzhou Tian Shun se enfoca en producir soluciones confiables de soporte para tuberías a través de procesos de fabricación profesionales y un estricto control de calidad. La empresa ofrece soportes de tuberías preaislados personalizados para diferentes requisitos de ingeniería.
El proceso de fabricación incluye inspección de materiales, fabricación de precisión, integración de aislamiento, verificación dimensional y verificación de calidad final. Cada soporte está diseñado para lograr un rendimiento mecánico confiable manteniendo la efectividad del aislamiento térmico.
Con amplia experiencia en la fabricación de soportes para tuberías, Yangzhou Tianshun presta servicios a industrias que incluyen energía, procesamiento químico, generación de energía y construcción industrial. La empresa brinda soporte de ingeniería para ayudar a los clientes a seleccionar soluciones adecuadas para sistemas de tuberías complejos.
Las tuberías frías requieren una protección de aislamiento continua. Los soportes metálicos tradicionales crean puentes térmicos que pueden provocar condensación y corrosión. Los soportes de tuberías preaislados mantienen la continuidad del aislamiento y reducen estos riesgos.
Sí. Son adecuados para tuberías calientes porque reducen la transferencia de calor y mejoran la eficiencia energética. El material aislante se puede seleccionar según los requisitos de temperatura de funcionamiento.
Sí. Yangzhou Tianshun ofrece soluciones personalizadas basadas en el tamaño de la tubería, el espesor del aislamiento, los requisitos de carga, las condiciones de temperatura y los métodos de instalación.
Debido a que el aislamiento y la estructura de soporte están integrados antes de la entrega, los equipos de instalación pueden reducir el trabajo de montaje en campo y mejorar la eficiencia del proyecto.
Los clientes deben proporcionar las especificaciones de la tubería, la temperatura de funcionamiento, los requisitos de aislamiento, el tipo de soporte y las condiciones de movimiento. Esta información ayuda a los ingenieros a diseñar la solución correcta.
Los soportes para tuberías preaisladas son componentes esenciales para los sistemas de tuberías industriales modernos porque resuelven los desafíos causados por puentes térmicos, daños en el aislamiento, condensación y pérdida de energía. Un sistema de soporte diseñado adecuadamente mejora la confiabilidad de la tubería, reduce los requisitos de mantenimiento y extiende la vida útil del equipo.
Con experiencia en fabricación profesional y capacidades de ingeniería personalizadas,Yangzhou Tian Shunproporciona soluciones confiables de soporte de tuberías preaisladas para aplicaciones industriales exigentes en todo el mundo. Si necesita un sistema de soporte confiable diseñado de acuerdo con los requisitos de su tubería, por favorcontáctanospara asistencia profesional y una solución personalizada.
