Soportes para tuberías aisladas

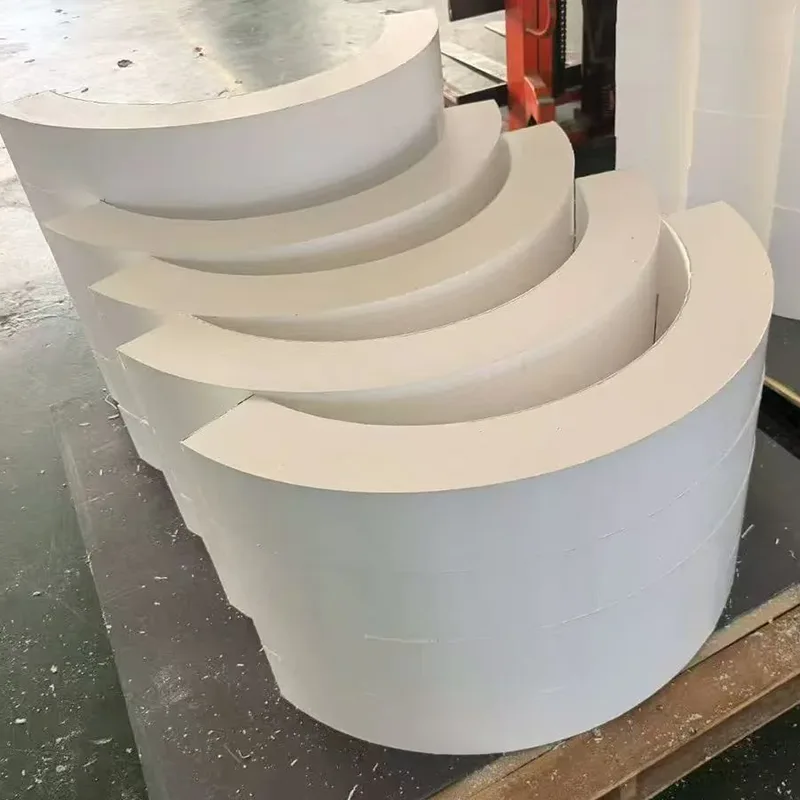

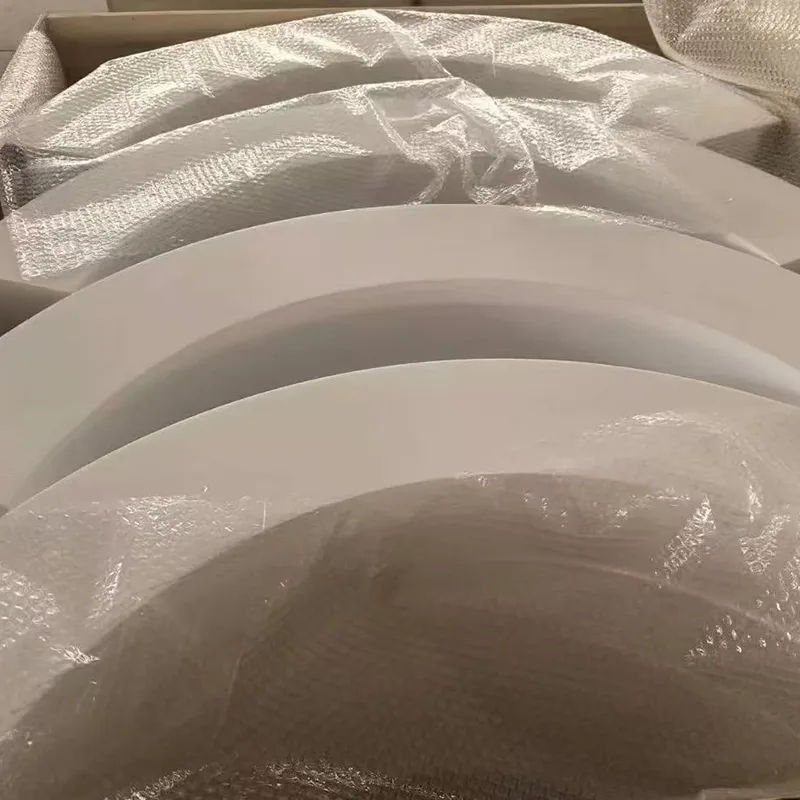

Este es un soporte especialmente diseñado para tuberías aisladas, diseñado para sostener aislamiento hecho de PTFE mecanizado con precisión y moldeado por compresión. Actualmente existe una fuerte demanda de este producto en el mercado ruso. En China, la calidad de los productos de PTFE varía significativamente, lo que dificulta que los comerciantes internacionales obtengan artículos de alta calidad. Nuestra empresa utiliza materiales de primera calidad y fabrica soportes en un rango de tamaños desde DN20 hasta DN1200.

Un soporte sin aislamiento en una tubería que por lo demás estaría bien aislada es un agujero en el sistema. En una línea de agua helada, gotea condensación. En una línea de vapor, irradia calor. En una tubería criogénica, extrae la humedad del aire y la congela. El objetivo de un soporte de tubería aislado es cerrar ese espacio: soportar el peso de la tubería, el contenido y el aislamiento sin crear un cortocircuito térmico entre la tubería y la estructura.

Yangzhou Tianshun ha diseñado y fabricado soportes de tuberías aislados desde 2012 para redes de refrigeración urbana, sistemas de vapor industriales, terminales de GNL y plantas de procesamiento de alimentos en todo el mundo. Construimos cada soporte como un conjunto único sometido a prueba de carga con el bloque aislante completamente integrado, para que no tenga que fabricar la rotura térmica en el sitio.

Cómo funciona la rotura de puente térmico

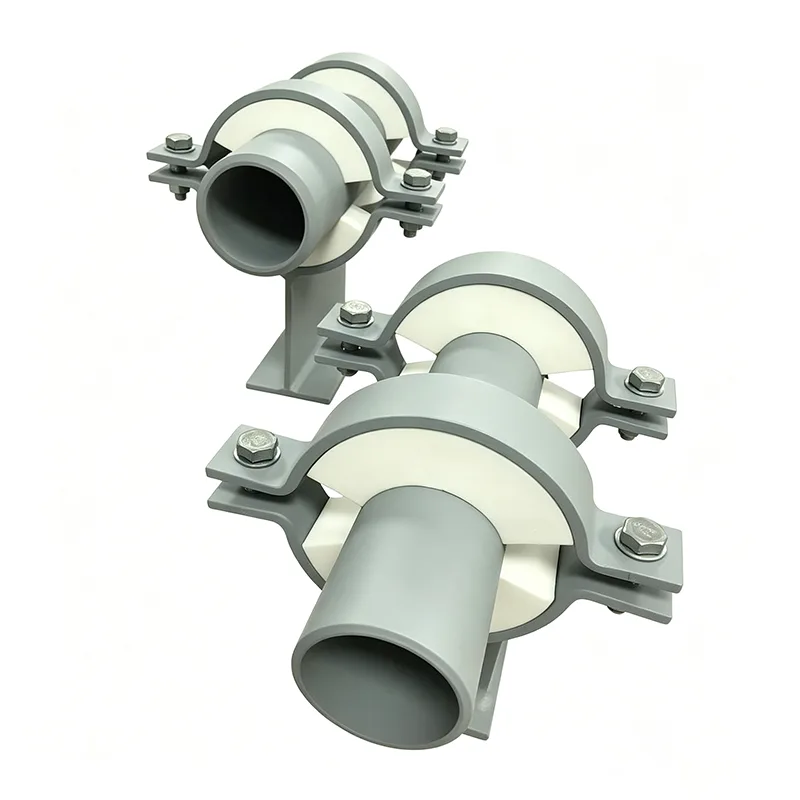

En una zapata de tubería estándar, la montura de metal descansa directamente sobre la placa base de metal. El calor o el frío pasan directamente. En un soporte aislado, entre las dos piezas metálicas se sitúa un bloque aislante rígido. La carga de la tubería viaja desde la silleta hasta el aislamiento y desde el aislamiento hasta la placa base. En ningún momento el sillín toca la placa base. El bloque está mecanizado para coincidir con el diámetro de la tubería en una cara y la base de acero en la otra, brindando contacto total y sin cargas puntuales.

El material del bloque se selecciona para que se mantenga resistente a la temperatura de diseño. El poliisocianurato de alta densidad (PIR) funciona para líneas de agua fría y glicol. El vidrio celular soporta servicios criogénicos hasta -196 °C y ofrece una permeabilidad al vapor de agua casi nula. El silicato de calcio soporta líneas de vapor y aceite caliente hasta 650°C. La resistencia a la compresión del bloque se compara con la carga completa de la prueba hidrostática (no solo con el peso operativo) para que no se aplaste durante la puesta en servicio.

Una barrera de vapor que no se detiene en el soporte

En las tuberías frías, la entrada de humedad es la mayor amenaza a largo plazo. El vapor de agua que penetra el aislamiento eventualmente se condensará, congelará o corroerá la superficie de la tubería. Nuestros soportes aislados están construidos con un collar de sellado metálico continuo alrededor del bloque aislante. El personal del sitio pasa la cubierta aislante de la tubería hasta este collar y lo sella con adhesivo o cinta. Sin huecos. Sin parche cortado a mano. Sólo un sello de vapor limpio e inspeccionable que permanece hermético.

Cuando la tubería necesita deslizarse, el aislamiento permanece en su sitio

Muchas líneas aisladas se expanden y contraen con la temperatura. Un apoyo fijo combatiría ese movimiento. Integramos una superficie deslizante de baja fricción directamente en el conjunto de soporte. Se adhiere una lámina de acero inoxidable pulido a la parte inferior del bloque aislante (o a una placa de distribución de carga debajo de él). Se adhiere una almohadilla impregnada de PTFE o grafito a la parte superior de la placa base. Las dos superficies se deslizan entre sí con un coeficiente de fricción lo suficientemente bajo como para que las propias fuerzas térmicas de la tubería puedan superarlo. Toda la interfaz deslizante está encerrada dentro del cuerpo de soporte, protegida del polvo, la arena y el agua, por lo que permanece en libre movimiento durante la vida útil del sistema.

Construido para coincidir con las especificaciones de su tubería, no un catálogo

No recogemos un soporte aislado de un estante. Cada pedido está configurado según su:

Tamaño de tubería y espesor de pared.

Material aislante y espesor.

Temperaturas de funcionamiento y diseño.

Cargas de soporte (peso muerto, hidrotest, ocasional)

Requisitos de movimiento (deslizamiento axial, anclaje fijo, guía lateral)

Exposición ambiental (interior, exterior, costera, lavado, zona de incendio)

Los componentes de acero son de acero al carbono galvanizado en caliente como estándar, con acero inoxidable (304L, 316L) disponible para aplicaciones corrosivas o higiénicas. Toda la soldadura estructural es realizada por soldadores calificados bajo procedimientos certificados.

Aplicaciones en todos los sectores

Agua helada y refrigeración urbana: sin condensación, sin goteo, sin CUI.

Vapor y agua caliente: pérdida mínima de calor, temperaturas táctiles seguras y placas deslizantes que se adaptan a la expansión.

Criogénico y GNL: Bloques aislantes de vidrio celular, cuerpos de acero inoxidable y zapatas frías que evitan la formación de hielo en la estructura.

Alimentos y productos farmacéuticos: acero inoxidable, acabados higiénicos, aislamiento encapsulado y total compatibilidad con lavados.

Petróleo y gas: materiales de servicio ácido, opciones resistentes al fuego y diseños herméticos al vapor para entornos costeros y marinos.

Documentación que respalda cada pedido

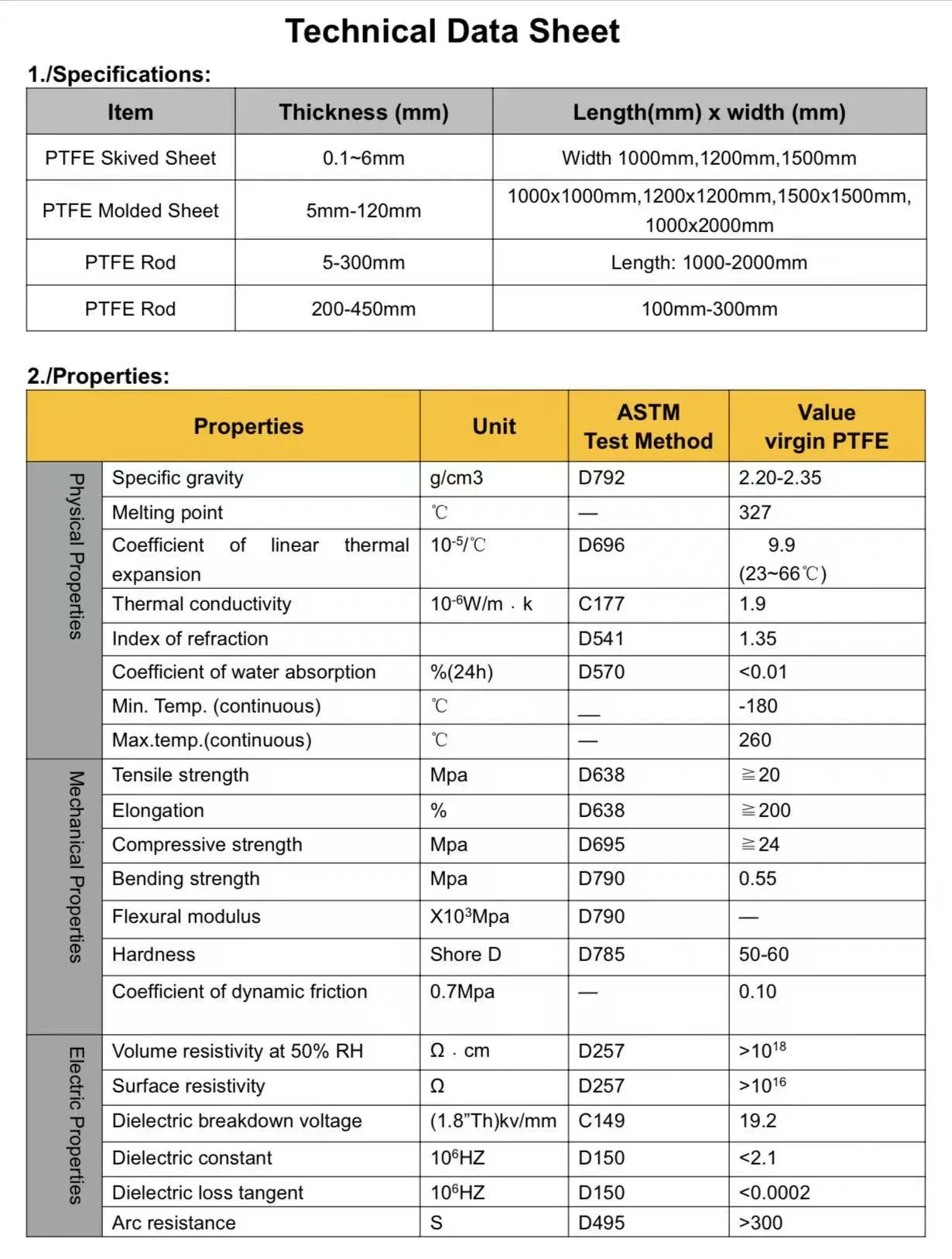

Cada envío incluye certificados de materiales EN 10204 Tipo 3.1, hojas de datos de aislamiento con valores de resistencia a la compresión y conductividad térmica, informes de inspección dimensional y certificados de pruebas de carga cuando sea necesario. Para proyectos de petróleo y gas, podemos proporcionar informes de pruebas HIC y documentación de cumplimiento de NACE. Para aplicaciones de calidad alimentaria, los informes de acabado superficial y las declaraciones de materiales son estándar.

Preguntas frecuentes

P: ¿Se puede combinar con cualquier tipo y espesor de aislamiento?

R: Sí. Mecanizamos el bloque de aislamiento según el diámetro exterior de su tubería y el espesor del aislamiento exactos, y seleccionamos el material del bloque para su temperatura de funcionamiento.

P: ¿Suministran la unidad completa, incluida la placa deslizante, si es necesario moverla?

R: Sí. Podemos integrar en la base una placa deslizante de PTFE o grafito, todo ello encerrado dentro del cuerpo soporte.

P: ¿Cómo se evita que se moje el bloque aislante?

R: El bloque está completamente encapsulado en el cuerpo de soporte de acero y proporcionamos un collar de sellado metálico para una conexión continua de barrera de vapor al aislamiento de la tubería.

P: ¿Qué pasa si mi tubería es de acero inoxidable o requiere condiciones higiénicas?

R: Fabricamos todo el soporte en acero inoxidable 304L o 316L con superficies decapadas y pasivadas, apto para entornos de lavado y aptos para uso alimentario.

P: ¿Puedo obtener una versión resistente al fuego?

R: Sí. Podemos incorporar materiales de protección pasiva contra incendios clasificados para exposición al fuego celulósico o de chorro, manteniendo la integridad portante durante el período requerido.

Un soporte de tubería aislado es un componente pequeño en un proyecto grande, pero uno que falla (aislamiento aplastado, una barrera de vapor rota, una placa deslizante atascada) puede forzar un cierre no planificado. Llevamos más de una década fabricando estos soportes, realizando envíos a más de 45 países y más del 70 % de nuestro negocio proviene de clientes habituales. Ese registro existe porque tratamos cada soporte como un ensamblaje diseñado, no como un artículo en stock. Envíenos su programa de tuberías y especificaciones de aislamiento. Le devolveremos una propuesta dimensionada y un precio firme en un día.
