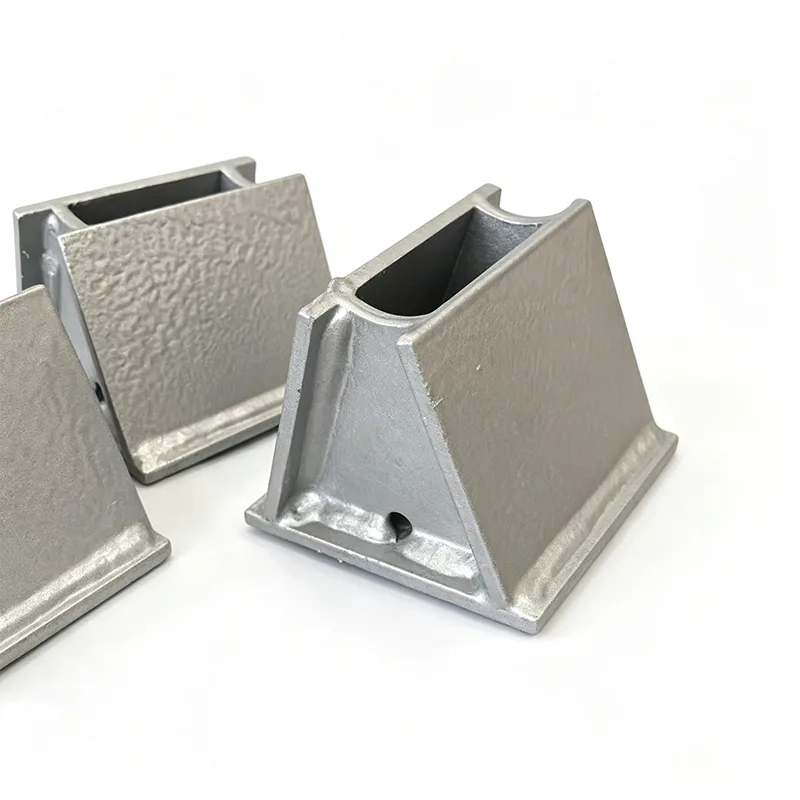

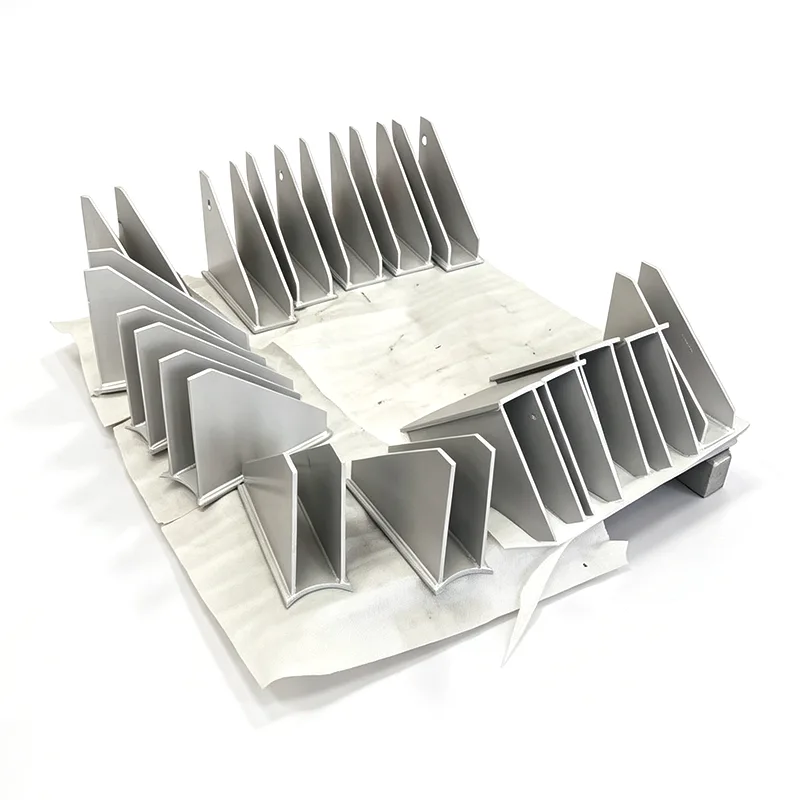

Soporte de zapatas de tubo ajustable en altura

Sobre el papel, la elevación de una tubería es un número fijo. En el sitio, rara vez lo es. Se asientan columnas de acero. Los cimientos se mueven ligeramente. Los soportes de resorte se comprimen más o menos de lo que predice el modelo de tensión. Cuando la tubería termina 10 mm demasiado alta o 15 mm demasiado baja en la boquilla de succión de una bomba o en la brida de un compresor, forzar la conexión en su lugar impone cargas en la boquilla para las que el equipo nunca fue diseñado. La forma más sencilla de lograr esa elevación correcta (y mantenerla correcta) es una zapata de tubo que pueda ajustar.

Hemos estado fabricando soportes de zapatas para tuberías de altura ajustable en nuestra planta de Jiangsu desde 2012. El diseño en sí no es complicado, pero lograr que mantenga su posición de manera confiable bajo peso muerto, movimiento térmico y vibración sí lo es. Nuestros zapatos ajustables están haciendo eso ahora mismo debajo de cabezales de vapor en el Sudeste Asiático, líneas de agua helada en Medio Oriente y soportes de tuberías de GNL en América del Norte.

Cómo funciona el ajuste y por qué se mantiene

El núcleo del conjunto es un vástago roscado que se extiende entre el soporte del tubo y la placa base. Al girar la tuerca de ajuste, se eleva o baja el tubo en incrementos finos. Una vez establecida la elevación, entran en juego dos mecanismos de bloqueo independientes:

Una contratuerca pesada apretada contra el cuerpo principal, evitando el deslizamiento bajo carga vertical.

En tamaños más grandes, un tornillo de bloqueo secundario o un collar dividido que bloquea mecánicamente la rotación, incluso bajo vibración sostenida de compresores alternativos o líneas de gas de alto flujo.

Cada zapato se prueba con carga en fábrica a 1,5 veces su capacidad nominal antes del envío. Los componentes roscados se mecanizan a partir de una barra redonda, no se cortan a partir de una varilla roscada, por lo que las roscas que soportan la carga tienen un perfil completo y están libres de elevadores de tensión que pueden agrietar un perno estándar al doblarlo.

Materiales que combinan con su servicio

Las zapatas ajustables estándar están fabricadas de acero al carbono, con galvanizado en caliente como protección contra la corrosión predeterminada. Para entornos corrosivos o de lavado, suministramos versiones totalmente de acero inoxidable en 304L o 316L. Las superficies de las roscas se recubren con un compuesto antiexcoriación durante el montaje para evitar que se atasquen; esto es importante porque una tuerca de ajuste que no se puede girar en el sitio ya no es ajustable.

Cuando el soporte de zapatas de tubería de altura ajustable está frío o caliente, integramos un bloque aislante de carga (PIR o vidrio celular) entre el soporte de la tubería y el vástago de soporte. El aislamiento tiene un tamaño que coincide con el espesor del aislamiento de la tubería y el recorrido de la barrera de vapor permanece continuo: sin puntos fríos ni condensación.

Donde las zapatas de tubo ajustables marcan la diferencia

Tuberías de succión y descarga de bombas y compresores, donde las cargas de las boquillas deben permanecer dentro de los límites permitidos por el fabricante.

Soportes para bastidores de tuberías en áreas sujetas a asentamientos del suelo o heladas.

Líneas que necesitan una pendiente precisa para el drenaje o el flujo del proceso, como tuberías de purga de calderas o líneas de gas combustible.

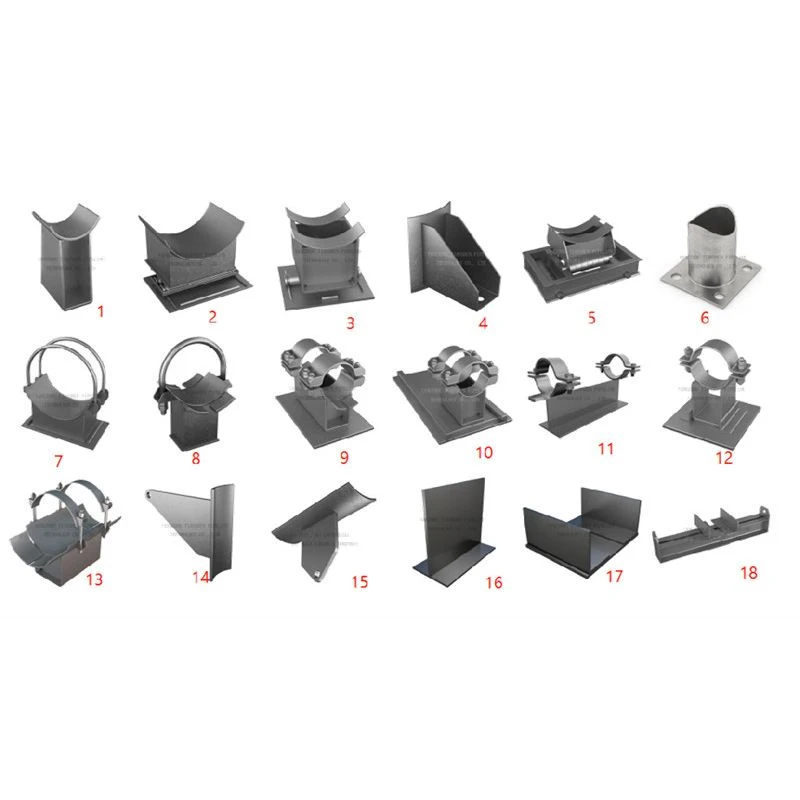

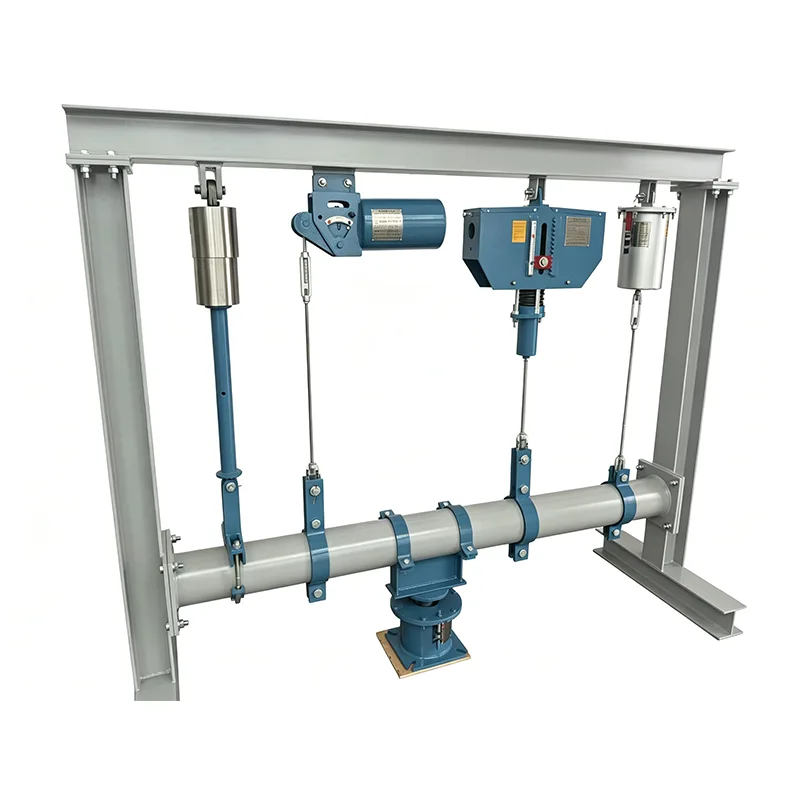

Sistemas soportados por resortes donde la posición fría necesita un ajuste fino después de la transferencia de carga desde soportes temporales.

Modernizaciones y uniones, donde la elevación de la tubería existente no coincide del todo con la nueva ruta.

La mayoría de los soportes ajustables del mercado son artículos de catálogo con recorrido limitado o piezas totalmente personalizadas con largos plazos de entrega. Nos sentamos en el medio: podemos tomar un diseño estándar y modificar el rango de altura, las dimensiones de la placa base o el espesor del aislamiento según las especificaciones de su proyecto, generalmente en el mismo plazo de entrega que un zapato fijo. Nuestro equipo de ingeniería trabaja directamente desde su lista de soporte e isométricos, y le preguntará sobre la carga de prueba hidráulica, la temperatura de diseño y el movimiento esperado antes de finalizar un dibujo. Ese nivel de control es lo que convierte una simple zapata ajustable en un soporte que no es necesario volver a visitar durante la puesta en servicio.

Preguntas frecuentes

P: ¿Cuánto rango de ajuste pueden ofrecer?

R: Los diseños estándar ofrecen un recorrido de ±25 mm a ±100 mm. Es posible alcanzar rangos mayores; díganos qué necesita.

P: ¿Se mantendrá la configuración bajo vibración?

R: Sí. Usamos una contratuerca más una función antirrotación mecánica en todos los tamaños. El conjunto se prueba en fábrica para permanecer estable bajo carga cíclica.

P: ¿Se puede ajustar la zapata mientras el tubo está cargado?

R: Generalmente se pueden realizar ajustes menores de recorte bajo peso muerto. Para correcciones mayores, recomendamos aliviar la carga primero para proteger las roscas.

P: ¿Ofrecen una versión para tuberías aisladas de frío o calor?

R: Sí. Integramos un bloque aislante de carga del tamaño adecuado a su espesor de aislamiento, completo con una ruta de barrera de vapor sellada.
