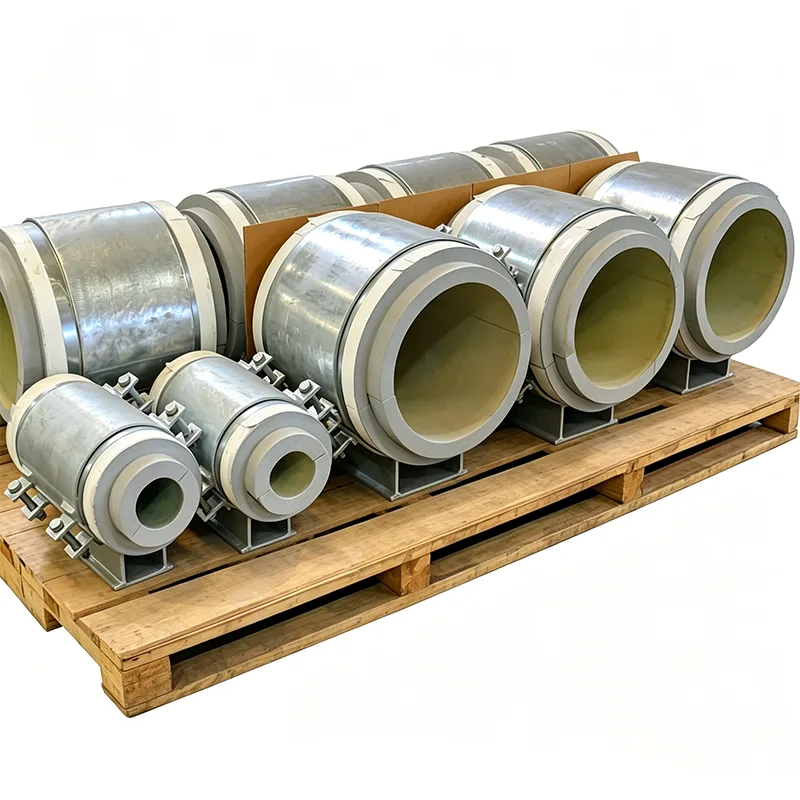

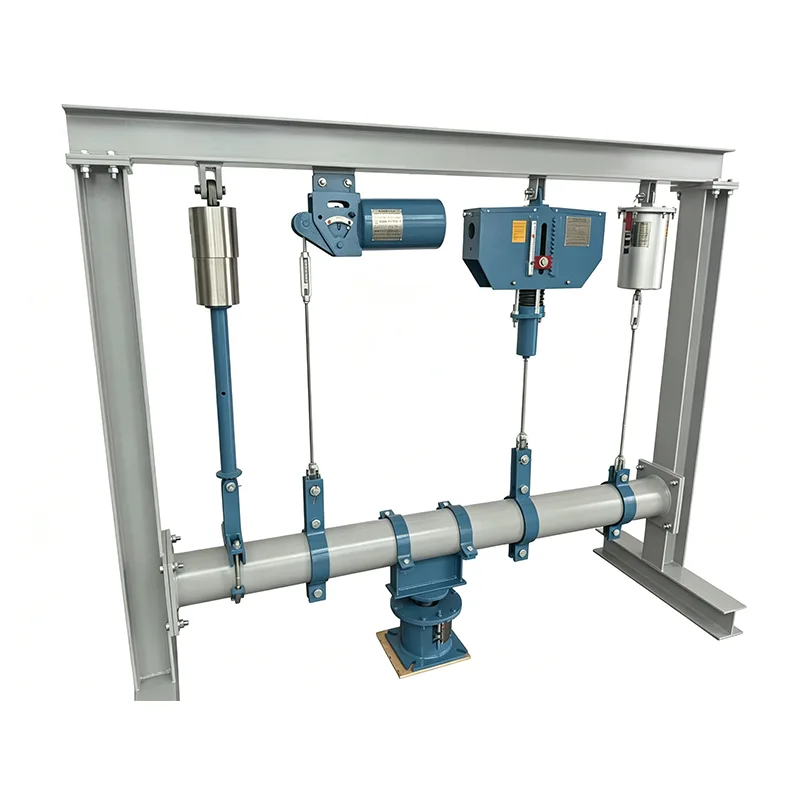

Soportes para tuberías con aislamiento de zapata fría

Cuando una tubería transporta medios a temperaturas bajo cero, cada contacto de metal con metal con la estructura de soporte se convierte en un cortocircuito térmico. El frío recorre el acero, enfría la viga de soporte y extrae la humedad del aire. El resultado es hielo en la estructura, agua que gotea y corrosión que puede socavar el soporte mucho antes de que la tubería muestre algún signo de problema. Una zapata fría detiene esa cadena de eventos en su origen.

En Yangzhou Tianshun, fabricamos soportes para tuberías con aislamiento de zapata fría desde 2012 para terminales de etileno, plantas de refrigeración de amoníaco, redes de agua helada y áreas de contención secundaria de tanques de GNL. El principio de funcionamiento no ha cambiado: insertar un bloque térmicamente resistente pero estructuralmente rígido entre el tubo frío y el acero caliente. El desafío de ingeniería, y la diferencia entre una zapata fría que funciona durante cinco años y una que aguanta durante tres décadas, está en cómo se contiene, sella y se adapta ese bloque a las condiciones específicas de servicio en frío.

Cómo una zapata fría interrumpe el camino térmico

Un tubo frío descansa dentro de una base de metal contorneada, pero no toca el acero de la base directamente. En cambio, un bloque aislante de alta densidad soporta el peso de la tubería. Ese bloque se elige no sólo por su conductividad térmica sino también por su resistencia a la compresión a la temperatura de funcionamiento más baja. Para la mayoría de aplicaciones de hasta -196 °C, utilizamos vidrio celular o PIR de alta densidad. El bloque está mecanizado para ajustarse al diámetro exterior de la tubería en una cara y a la placa base de la zapata en la otra, asegurando un contacto total de la superficie y sin carga puntual.

Las paredes laterales de los soportes para tuberías con aislamiento de zapata fría encierran el bloque de aislamiento en los cuatro lados. Esto hace dos cosas: evita que el bloque se mueva debido al movimiento lateral de la tubería y protege el aislamiento contra daños mecánicos. La placa base de acero debajo del bloque es la única vía de carga hacia la estructura y, debido a que el bloque es una capa sólida continua, no hay una vía de conducción directa entre el metal y la tubería: el puente frío se rompe.

Mantener alejada la humedad a largo plazo

En una tubería fría, cualquier espacio en la barrera de vapor se convierte en un punto de condensación. El agua se acumula, se congela y se expande, destruyendo finalmente el aislamiento desde el interior. Nuestro diseño de zapata fría aborda esto de tres maneras:

El bloque aislante en sí es de celda cerrada, lo que ofrece una permeabilidad al vapor de agua muy baja incluso si la cubierta exterior está dañada.

Proporcionamos un perfil de revestimiento metálico continuo alrededor del cuerpo del zapato. La barrera de vapor aplicada en el sitio sobre el aislamiento de la tubería se puede sellar directamente a esta cubierta con adhesivo o cinta, creando una envoltura continua.

Para instalaciones al aire libre o áreas de lavado, aplicamos una capa de sellador flexible entre la pared lateral del zapato y la cubierta aislante de la tubería en la interfaz, agregando una barrera secundaria contra la humedad.

Materiales que se mantienen resistentes a bajas temperaturas

Las piezas estructurales de acero de una zapata fría no deben volverse quebradizas cuando están frías. El acero al carbono estructural estándar pierde tenacidad a la entalla muy por encima del punto de congelación. Para cuerpos de zapata fría y placas base utilizamos:

Acero al carbono de baja temperatura (ASTM A350 LF2 o equivalente) para servicios hasta -46°C.

Acero inoxidable austenítico (304L, 316L) para aplicaciones criogénicas hasta -196°C, donde el acero al carbono sería frágil.

Todo el acero de carga viene con los valores de la prueba de impacto Charpy a la temperatura mínima de diseño en el certificado EN 10204 Tipo 3.1. Los pernos son A320 L7 o inoxidables, seleccionados para que coincidan con el material de la carrocería.

Cómo adaptarse a la contracción en frío

Una tubería fría se contrae. Una línea de acero inoxidable de 20 metros que se enfría desde la temperatura ambiente hasta -162 °C se contrae más de 30 milímetros. Si la zapata fría se fija rígidamente a la estructura, ese movimiento se transfiere a la pared de la tubería como tensión axial. Esto lo manejamos integrando una placa deslizante de baja fricción en la base de la zapata fría. Se adhiere una lámina de acero inoxidable pulido a la parte inferior del bloque aislante o a la parte superior de la placa base, y se fija una almohadilla impregnada de PTFE o grafito a la superficie opuesta. La zapata puede entonces deslizarse con el tubo manteniendo la rotura térmica. La superficie deslizante tiene el tamaño adecuado para adaptarse a todo el rango de desplazamiento del frío al ambiente con un margen de seguridad.

Qué viene con su pedido de zapatos fríos

Cada soporte para tubería con aislamiento de zapata fría que enviamos está respaldado por un paquete de documentación que cumple con los requisitos de inspección EPC:

EN 10204 Tipo 3.1 para todas las piezas de acero, con informes de ensayos de impacto a baja temperatura.

Hojas de datos de bloques de aislamiento que muestran la conductividad térmica y la resistencia a la compresión a la temperatura fría de diseño.

Informes dimensionales que confirman el espesor del bloque, el desplazamiento de la zapata (si corresponde) y las dimensiones de la placa base.

Certificados de prueba del coeficiente de fricción de la placa deslizante, cuando corresponda.

Aplicaciones

Soportes de tuberías de GNL y NGL en terminales y plantas de licuefacción

Líneas de almacenamiento y transferencia de etileno, propileno y amoníaco líquido.

Bastidores de tuberías de agua helada y salmuera en centros de datos y refrigeración urbana

Líneas de refrigeración en instalaciones de procesamiento de alimentos y almacenamiento en frío.

Galerías de tuberías criogénicas en unidades de separación de aire.

¿Por qué Tianshun para zapatos fríos?

Una zapata fría es un componente pequeño con un impacto enorme. Si falla, todo el sistema de aislamiento se verá comprometido y el hielo resultante puede sobrecargar los soportes de tuberías. Nuestros ingenieros no eligen un bloque estándar y esperan que encaje: verifican el tamaño de la tubería, las especificaciones de aislamiento, la temperatura de diseño y las cargas estructurales, y luego configuran una zapata que mantiene la envoltura de aislamiento sin compromiso. Más del 70 % de nuestros clientes repiten pedidos porque saben que los zapatos fríos que reciben funcionarán exactamente según lo calculado desde el primer enfriamiento hasta el último.

Preguntas frecuentes

P: ¿Cuál es la temperatura más baja que pueden soportar sus zapatos fríos?

R: Hasta -196°C para GNL y nitrógeno líquido. Para el helio líquido, utilizamos materiales especializados; comuníquese con nuestro equipo.

P: ¿Pueden igualar nuestras especificaciones de aislamiento y detalles de barrera de vapor existentes?

R: Sí. Mecanizamos el bloque de aislamiento según el diámetro exterior de su tubería y el espesor del aislamiento, y podemos configurar la interfaz de sellado de la cubierta según su tipo de revestimiento.

P: ¿Necesito instalar una placa deslizante separada o está integrada en el zapato?

R: Podemos integrar la placa deslizante durante la fabricación. Obtiene un único conjunto que maneja tanto la rotura térmica como el movimiento axial.

P: ¿Cómo se evita que se forme hielo en las partes metálicas del zapato?

R: Las frías superficies de acero están aisladas del aire ambiente mediante el aislamiento y el revestimiento aplicados en el sitio que se extienden continuamente sobre el cuerpo del zapato. Proporcionamos los perfiles de sellado; el personal del sitio sella los bordes.
