Los sistemas de tuberías en la industria energética operan bajo condiciones de trabajo complejas, generalmente caracterizadas por alta temperatura y alta presión, medios inflamables y explosivos, y largos períodos de operación continua. La falla de los soportes de las tuberías puede provocar la ruptura de la tubería, fugas de medios e incluso accidentes de seguridad graves.

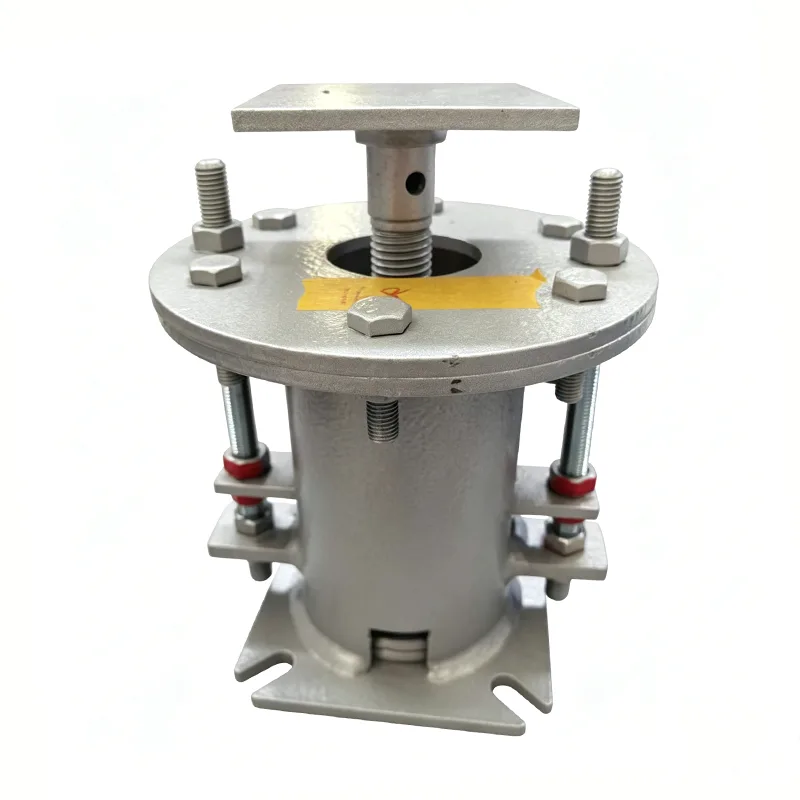

El soporte de resorte variable para la industria energética es un dispositivo de soporte de tubería elástico dedicado diseñado específicamente para la industria energética. Mantiene un rendimiento estable en condiciones de trabajo extremas y garantiza el funcionamiento seguro y confiable de las instalaciones energéticas.
El soporte de resorte variable para la industria energética absorbe el desplazamiento térmico de las tuberías causado por los cambios de temperatura a través de la deformación elástica de los resortes, mientras soporta el peso muerto de la tubería y cargas adicionales.
Con 14 años de experiencia en el servicio de sistemas de soporte de tuberías en la industria energética, Yangzhou Tianshun Pipeline ha aplicado con éxito sus productos a más de 300 proyectos energéticos en todo el mundo, incluidas infraestructuras críticas como plantas de energía térmica, plantas de energía nuclear, terminales de GNL y gasoductos de larga distancia de gas natural.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |
▶ Diseño de alta confiabilidad: todos los componentes críticos adoptan un diseño redundante con un factor de seguridad de no menos de 1,6 veces.
▶ Amplia adaptabilidad a la temperatura: funciona normalmente en entornos con temperaturas extremas que oscilan entre -196 ℃ y +600 ℃.
▶ Excelente resistencia a la fatiga: los resortes han superado 150 000 ciclos de fatiga para cumplir con los requisitos de funcionamiento continuo a largo plazo de las instalaciones energéticas.
▶ Alta precisión de carga: sujeto a tres calibraciones de carga antes del envío, con un error controlado dentro de ±5 %.
▶ Estructura antiaflojamiento y antisísmica: Presenta un diseño dual antiaflojamiento, capaz de soportar terremotos de magnitud 8 y vibraciones del equipo.
▶ Ajustabilidad en línea: Equipado con un mecanismo de ajuste dedicado para un ajuste preciso de la carga sin apagado.
|
Artículo de comparación |
Soporte de resorte variable de uso general |
Soporte de resorte variable para la industria energética |
|
Factor de seguridad de diseño |
1,2-1,4 veces |
≥1,6 veces |
|
Rango de temperatura de funcionamiento |
-40℃ ~ +450℃ |
-196 ℃ ~ +600 ℃ |
|
Vida fatigada |
50.000-100.000 ciclos |
≥150.000 ciclos |
|
Diseño antiaflojamiento |
Tuerca única antiaflojamiento |
Arandelas dobles antiaflojamiento + seguridad |
|
Estándar de inspección |
Inspección de muestreo |
Inspección 100% completa + inspección opcional de terceros |
|
Condiciones de trabajo aplicables |
Entornos industriales generales |
Condiciones extremas en la industria energética. |
El soporte de resorte variable para la industria energética se utiliza ampliamente en sistemas de tuberías de diversas instalaciones energéticas:
▶ Tuberías principales de vapor, tuberías de agua de alimentación y conductos de gases de combustión/aire en centrales térmicas
▶ Sistemas de tuberías auxiliares de islas convencionales y de islas nucleares en centrales nucleares
▶ Tuberías criogénicas en terminales de GNL y estaciones de gasificación
▶ Estaciones y cámaras de válvulas de gasoductos de gas natural de larga distancia
▶ Oleoductos hidráulicos y lubricantes en parques eólicos
▶ Oleoductos de transferencia de calor en centrales solares térmicas
Hemos establecido un estricto proceso de control de calidad especial para productos energéticos para garantizar que cada soporte de resorte variable de la industria energética cumpla con los más altos estándares de la industria:
▶ Inspección de entrada de materia prima: cada lote de acero va acompañado del certificado de material original y se somete a análisis espectral y pruebas de propiedades mecánicas.
▶ Control de fabricación de resortes: cada resorte, producido con máquinas enrolladoras de resortes CNC, se somete a tres pruebas de compresión completa.
▶ Control de calidad de soldadura: todos los procesos de soldadura son realizados por soldadores certificados y sujetos a pruebas 100 % no destructivas (NDT).
▶ Pruebas de rendimiento del producto terminado: cada unidad se somete a pruebas de carga de carrera completa y calibración de desplazamiento.
▶ Inspección final previa al envío: se emiten documentos completos de certificación de calidad, incluidos informes de materiales, informes de pruebas y certificados de conformidad.
Nuestro sistema de gestión de calidad está certificado según ISO 9001:2015 y todos los productos cumplen con los estándares internacionales, incluidos CE, API y ASME.
▶ Análisis de tensión de tubería y cálculo de selección de soporte/suspensión gratuitos
▶ Servicios de diseño personalizados para proyectos energéticos específicos
▶ Guía de instalación in situ y servicios de puesta en servicio
▶ Servicios regulares de inspección y mantenimiento
▶ Suministro de repuestos de emergencia con respuesta al cliente las 24 horas
Para obtener información más detallada sobre el soporte de resorte variable para la industria energética o la selección técnica para su proyecto, comuníquese con nuestro equipo de ventas profesional.
