En comparación con las tuberías industriales ordinarias, los sistemas de tuberías de refinería enfrentan múltiples y duras pruebas debido a sus complejas y diversas condiciones de trabajo:
▶ Amplio rango de temperaturas: desde la transmisión de petróleo crudo a temperatura normal hasta el vapor de alta temperatura y el craqueo de gasoductos por encima de 450 ℃, con importantes diferencias de desplazamiento térmico.
▶ Entorno de corrosión complejo: superposición de corrosión múltiple que incluye petróleo crudo amargo, medios ácidos, niebla salina costera y oxidación a alta temperatura.
▶ Condiciones de vibración comunes: existe una vibración continua inducida por el flujo en las salidas de las bombas, las tuberías del compresor y las válvulas de control posteriores.
▶ Medios de alto riesgo: las fugas de medios inflamables, explosivos y tóxicos tendrán consecuencias graves
▶ Requisitos de operación continua: las enormes pérdidas causadas por paradas no planificadas requieren una confiabilidad de soporte extremadamente alta
Dirigido a estas condiciones de trabajo únicas de las refinerías, hemos desarrollado el soporte de resorte variable para refinerías, con múltiples optimizaciones específicas basadas en el tipo general.
| Tabla de especificaciones de suspensión de resorte variable | Ejemplo |
| Tipo de suspensión/Configuración | Tipo A, B, C, D, E, F, G |
| Tamaño del resorte / No. | N° 0 - N° 22 |
| Rango de viaje | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Carga operativa | 0,2 kN - 400 kN |
| Carga instalada (carga fría) | kN/kgf |
| Carga operativa (carga caliente) | kN/kgf |
| Dirección del movimiento | Hacia arriba / hacia abajo |
| Variabilidad (%) | ≤ 25% (Estándar) |
| Tratamiento superficial | Galvanizado en caliente/pintado |
| Material de la carcasa | Acero al carbono (Q235/Q355) |

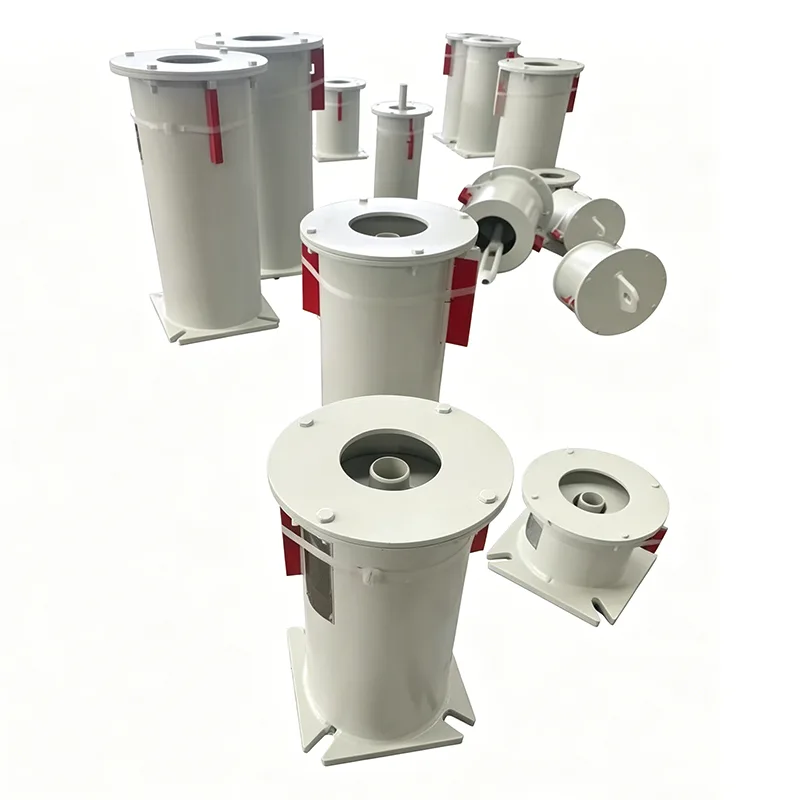

El colgador de resorte variable para refinerías es un dispositivo de soporte de resorte variable especialmente diseñado para refinerías. Proporciona soporte elástico a través de resortes helicoidales cilíndricos precomprimidos y la fuerza de soporte se ajusta linealmente con el cambio de compresión del resorte durante el desplazamiento térmico de la tubería.
▶ Desplazamiento térmico vertical de la tubería ≤ 50 mm
▶ Tasa de cambio de carga permitida por el sistema ≤ 25 %
▶ Conexión de equipos no sensibles (no conectados directamente a turbinas de vapor, compresores, etc.)
▶ Buscar la optimización de los costos del proyecto y equilibrar el rendimiento y la inversión.
En nuevos proyectos de refinería, alrededor del 80% de las tuberías de temperatura normal y media pueden adoptar soportes de resorte variables. En comparación con las soluciones de fuerza constante, puede reducir significativamente los costos de adquisición y al mismo tiempo cumplir plenamente con los requisitos de las condiciones de trabajo.
|
Unidad de Refinería |
Tuberías típicas |
Solución de soporte recomendada |
|
Destilación atmosférica y al vacío |
Oleoductos para crudo, líneas laterales de torres atmosféricas, oleoductos para productos |
Suspensión de resorte variable para refinería (aplicable al 90 % de las tuberías) |
|
Craqueo catalítico fluido |
Oleoductos y gasoductos, oleoductos fraccionadores, sistema de estabilización. |
Resorte variable para tuberías de media temperatura, fuerza constante para tuberías de gases de combustión regenerados |
|
Unidad de hidroprocesamiento |
Efluentes del reactor, tuberías de intercambiadores de calor de alta presión. |
Fuerza constante para piezas de alta temperatura y alta presión, resorte variable para otras |
|
Coquización retardada |
Tuberías de petróleo y gas de torres de coque, salidas de hornos de calefacción. |
Fuerza constante para piezas con ciclos térmicos severos, resorte variable para otras |
|
Recuperación de azufre |
Tuberías de gas ácido, tuberías de azufre líquido |
Colgadores de resorte variables anticorrosión |
|
Utilidades |
Vapor, agua circulante, aire comprimido. |
Todos adoptan perchas de resorte variables. |
|
Tuberías de tanques |
Entradas y salidas de tanques de petróleo crudo y petróleo producto |
Combinación de resorte variable + soporte deslizante |
Carcasa arenada hasta grado Sa2.5, con imprimación epóxica rica en zinc + capa final de poliuretano
Tratamiento de fosfatado de la superficie del resorte + revestimiento de Dacromet para resistir la corrosión por sulfuro de hidrógeno
Carcasa de acero inoxidable 316 personalizable para refinerías costeras para resistir la corrosión por niebla salina
Almohadillas amortiguadoras de goma instaladas en los extremos superior e inferior de los resortes para absorber la energía de vibración de la tubería.
La varilla de suspensión adopta una estructura antiaflojamiento de doble tuerca para evitar que se afloje por vibración.
Manguito guía instalado dentro de la carcasa para evitar el desplazamiento lateral del resorte.
Soportes de tubería con aislamiento térmico para tuberías por encima de 150 ℃ para bloquear la conducción de calor
Materiales de resorte resistentes a altas temperaturas seleccionados para tuberías por encima de 250 ℃ para evitar la relajación del estrés.
Límite superior de temperatura de trabajo del resorte marcado para evitar el uso de temperatura excesiva
Preestablecido según la carga fría antes de la entrega, instalación directa en el sitio
Equipado con una placa indicadora de desplazamiento para una inspección conveniente del desplazamiento de la tubería durante el patrullaje
Conjunto de resorte modular, se puede reemplazar por separado durante el mantenimiento sin desmontar la tubería
Factor de seguridad de carga ≥1,5 veces, margen de sobrecarga reservado
Límites de carrera superior e inferior establecidos para evitar la sobrecompresión del resorte o la pérdida de carga.
Factor de seguridad de fractura de la varilla de suspensión ≥4 veces para eliminar el riesgo de caídas
Tomemos como ejemplo la adquisición de 100 soportes de resorte para una refinería típica:
|
Artículo de comparación |
Suspensión de resorte variable |
Soporte y suspensión de resorte de fuerza constante |
Diferencia de costo |
|
Costo unitario de adquisición |
~ 800-2500 RMB |
~ 3000-8000 RMB |
El resorte variable ahorra entre un 60% y un 70% |
|
Costo total de adquisición por 100 unidades. |
~ 150.000 RMB |
~ 500.000 RMB |
Ahorre ~ 350 000 RMB |
|
Hora-hombre de instalación |
0,5 horas-hombre/unidad |
1,5 horas-hombre/unidad |
Costo de instalación ahorrado en un 67% |
|
Proporción de tubería aplicable |
~ 80% de los oleoductos de las refinerías |
~ 20% de ductos críticos |
- |
|
Costo de mantenimiento |
Estructura baja y sencilla. |
Mecanismo relativamente alto y complejo. |
Costos de operación y mantenimiento reducidos. |
|
Vida útil |
15-20 años |
15-20 años |
Equivalente |
Conclusión: Bajo la premisa de cumplir con los requisitos de las condiciones de trabajo, el soporte de resorte variable para refinería puede ahorrar más del 60% del costo de adquisición del sistema de soporte para proyectos de refinería, que es la opción más rentable.
Desde su creación en 2012, Yangzhou Tianshun Pipeline Technology ha proporcionado productos de soporte de oleoductos para múltiples proyectos de refinería en todo el mundo:
▶ Proyectos nacionales: proyectos de nueva construcción y renovación de múltiples refinerías locales en Shandong, Jiangsu, Liaoning y otras regiones.
▶ Proyectos en el extranjero: productos exportados a proyectos de refinería en Brasil, Indonesia, Sudáfrica y otros países.
▶ Caso típico: para un nuevo proyecto de refinería de 5 millones de toneladas/año, suministramos más de 1200 juegos de soportes de resorte variables, todos instalados calificados al mismo tiempo y han estado funcionando sin fallas hasta el momento.
▶ Registro de calidad: no hubo quejas sobre problemas de calidad de lotes durante 8 años consecutivos, la tasa de recompra de clientes supera el 70 %
▶ Certificado de materiales
▶ Informe de prueba de carga de resorte
▶ Certificado de calificación del producto
▶ Manual de instalación y funcionamiento
▶ Soporte de selección: puede leer directamente archivos de salida del software de análisis de tensión de tuberías para completar rápidamente la selección de lotes
▶ Confirmación del dibujo: proporcione dibujos de instalación del esquema del producto para cooperar con el diseño del diseño de la tubería.
▶ Entrega dividida: entregue en lotes de acuerdo con el progreso de la construcción de la unidad para reducir la presión de almacenamiento en el sitio.
▶ Servicio in situ: personal técnico disponible para orientación sobre la instalación in situ para proyectos importantes
▶ Respuesta posventa: brinde soluciones a los problemas de calidad del producto dentro de las 24 horas
▶ Suministro de repuestos: modelos comunes en stock, repuestos de emergencia entregados en 48 horas
