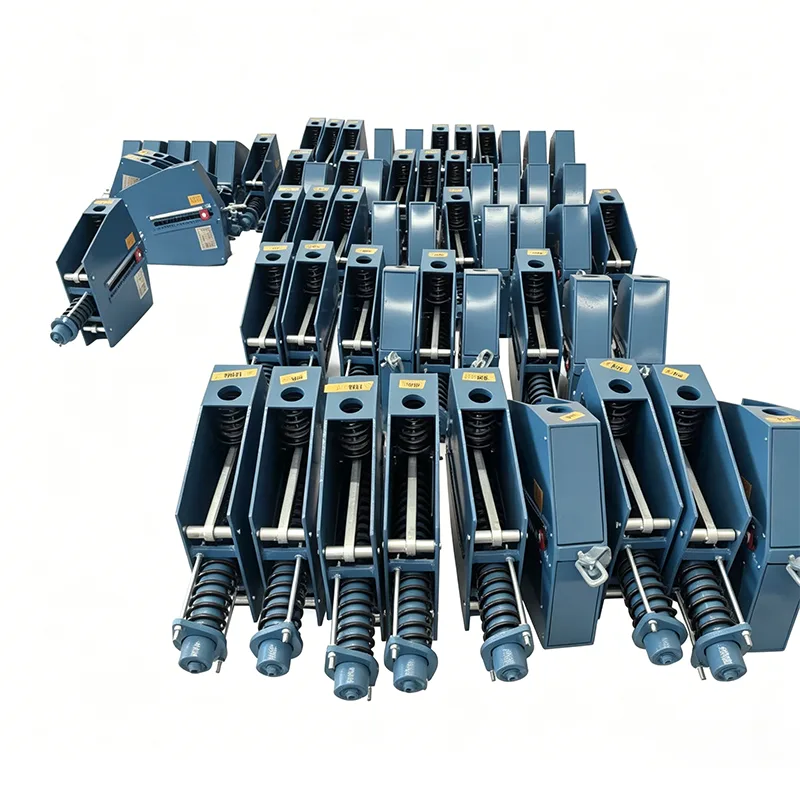

Fundada en 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. tiene 14 años de profunda experiencia en soluciones de soporte de tuberías para la industria energética, con productos que sirven a docenas de proyectos de plantas de energía nacionales. Nuestro soporte de resorte constante para plantas de energía térmica es un producto especializado desarrollado estrictamente de acuerdo con la serie DL/T de estándares de la industria energética. Especialmente optimizado para las características de funcionamiento continuo de alta temperatura, alta presión y ciclo largo de las centrales térmicas, es el componente principal de soporte para los cuatro principales sistemas de tuberías de las centrales eléctricas.
En comparación con las tuberías industriales ordinarias, los sistemas de tuberías de las centrales térmicas funcionan en condiciones mucho más duras:
▶ Alta temperatura y presión: tuberías de vapor principales a 540 ℃ ~ 620 ℃, presión 16 MPa ~ 35 MPa
▶ Gran desplazamiento térmico: el desplazamiento vertical de las tuberías de vapor principales puede alcanzar 300 ~ 500 mm
▶ Cargas pesadas: tuberías de gran diámetro y paredes gruesas, carga en un solo punto de elevación de 50 a 300 toneladas
▶ Altos requisitos de funcionamiento continuo: horas de funcionamiento anuales de la unidad ≥7500 horas, con enormes pérdidas por parada
▶ Sensible al empuje del equipo: requisitos extremadamente estrictos para el empuje de la tubería en las entradas y salidas de las turbinas de vapor.
▶ Alto nivel de seguridad: clasificadas como tuberías a presión, con importantes responsabilidades de seguridad.
Los soportes de resorte constante ordinarios no pueden cumplir completamente con estos requisitos, por lo que es esencial un soporte de resorte constante para centrales térmicas.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
Los colgadores y soportes para centrales térmicas deben cumplir con las siguientes normas de la industria eléctrica:
|
Número estándar |
Nombre estándar |
Requisitos básicos |
|
DL/T 616 |
Guía para Mantenimiento y Ajuste de Tuberías y Soportes Vapor-Agua en Centrales Térmicas |
Requisitos de operación, mantenimiento, ajuste e inspección. |
|
DL/T 1113 |
Código de Aceptación para Soportes y Colgadores de Tuberías en Centrales Térmicas |
Estándares de aceptación de fábrica y aceptación de instalación. |
|
DL/T 5054 |
Código Técnico para el Diseño de Conducciones Vapor-Agua en Centrales Térmicas |
Selección de diseño y cálculo de carga. |
|
GB/T 17116 |
Soportes y Colgadores de Tuberías Parte 1: Especificaciones Técnicas |
Requisitos técnicos generales |
El soporte de resorte constante para plantas de energía térmica cumple completamente con todos los requisitos estándar anteriores, y los documentos de entrega de fábrica se pueden utilizar directamente para la supervisión y aceptación de la calidad de la planta de energía.
|
Sistema de planta de energía |
Nombre de la canalización |
Tipo de producto recomendado |
Parámetros típicos |
|
Sistema de caldera |
Tubería de vapor principal |
Soporte de resorte constante para central térmica |
100~300 toneladas, desplazamiento de 200~400 mm |
|
Sistema de caldera |
Recalentar tubería de vapor |
Soporte/suspensión de resorte constante |
80~200 toneladas, desplazamiento de 250~450 mm |
|
Sistema de agua de alimentación |
Tubería de agua de alimentación de alta presión |
Combinación de fuerza constante + variable |
30~100 toneladas, 100~250 mm de desplazamiento |
|
Sistema de turbina de vapor |
Tuberías de entrada/salida de turbinas |
Soporte de resorte constante de alta precisión |
50~150 toneladas, constancia ≤±4% |
|
Sistema de aire, gases de combustión y carbón |
Conductos de aire caliente, conductos de gases de combustión |
Soporte de resorte de fuerza variable |
10~50 toneladas, 50~150 mm de desplazamiento |
|
Sistema de extracción de vapor |
Tuberías de extracción de vapor en todas las etapas |
Fuerza variable + fuerza constante |
5~50 toneladas, 50~200 mm de desplazamiento |
|
Sistema de drenaje |
Tuberías de Drenaje y Purga |
Resorte de fuerza variable |
1~20 toneladas, desplazamiento de 30~100 mm |
|
Sistema de agua química |
Agua de reposición, condensado |
Soporte rígido + fuerza variable |
Carga pequeña, desplazamiento pequeño |
Los resortes utilizan acero para resortes 60Si2CrVA resistente a altas temperaturas, lo que reduce la tasa de relajación de la tensión en un 50 % a 400 ℃
Las piezas de alta temperatura adoptan acero resistente al calor 12Cr1MoV para evitar la fluencia a alta temperatura.
Equipado con zapatas de aislamiento térmico para bloquear la transferencia de calor de las tuberías a los resortes.
Temperatura de funcionamiento del resorte controlada por debajo de 120 ℃ para garantizar la estabilidad del rendimiento a largo plazo
La constancia mejoró a ≤±4%, minimizando el empuje en las turbinas de vapor
Calibrado para condiciones de trabajo tanto en frío como en caliente antes de la entrega.
Indicación de desplazamiento con una precisión de 1 mm para un monitoreo conveniente del funcionamiento
Curvas de carga-desplazamiento disponibles para respaldar el análisis de tensión de la tubería
Superficie de leva con enfriamiento de alta frecuencia + tratamiento de carburación, vida útil 5 veces más larga
Ejes de pasador con casquillos autolubricantes, diseño libre de mantenimiento
Todos los pernos con medidas antiaflojamiento, sin aflojamiento bajo vibración
Clasificación anticorrosión de nivel C4, adecuada para entornos de plantas de energía al aire libre
Calibrado con precisión según las cargas del instituto de diseño antes de la entrega, instalación directa en el sitio
Equipado con una herramienta de desbloqueo especial, desbloqueo con un clic después de la instalación
Mecanismo de ajuste de carga externo, que permite un ajuste fino en línea durante la operación.
Marcas de desplazamiento claras para una fácil observación por parte del personal de inspección de la planta de energía.
Límites mecánicos superior e inferior para evitar daños por exceso de recorrido
Factor de seguridad de la varilla de suspensión ≥5 veces, lo que elimina el riesgo de fractura
Dispositivo de protección contra roturas de resorte, que garantiza un soporte seguro incluso en condiciones extremas.
Marcas de advertencia de sobrecarga para indicar a los operadores un manejo oportuno
Problemas comunes y medidas preventivas
|
Problema de operación |
Análisis de causa |
Medidas preventivas |
|
Bloqueo de resorte no liberado |
Olvidar quitar los pernos de bloqueo después de la instalación |
Debe incluirse en la lista de verificación de aceptación de la instalación. |
|
Atasco de desplazamiento |
Mecanismo oxidado, falta de lubricación. |
Inspección anual y lubricación de ejes de pasadores. |
|
Gran desviación de carga |
El peso real de la tubería no coincide con el diseño |
Vuelva a verificar y ajustar 1 mes después de la operación. |
|
Inclinación del colgador |
Gran desplazamiento horizontal de tuberías |
Seleccionar estructuras que permitan la deflexión. |
|
Corrosión severa |
Ambientes costeros al aire libre |
Elija materiales galvanizados o de acero inoxidable. |
Verifique la posición del indicador de desplazamiento y compárelo con registros históricos
Verifique que se hayan quitado todos los pernos de bloqueo.
Inspeccione las varillas de suspensión y los ejes de los pasadores en busca de deformaciones y grietas.
Revise las soldaduras en busca de grietas.
Inspeccionar la integridad del revestimiento anticorrosión
Registre los datos de operación y establezca el libro mayor de soporte/suspensión.
Con un mantenimiento adecuado, el soporte de resorte constante para centrales térmicas tiene una vida útil de más de 20 años, igualando la vida útil de los equipos principales de las centrales eléctricas.
Estándares de entrega de proyectos de centrales eléctricasPaquete de documentos de fábrica (que cumple con los requisitos de supervisión de calidad de las centrales eléctricas):
Certificado de calificación del producto
Certificados de calidad de materiales.
Informes de prueba de primavera
Curvas completas de prueba de carga de la máquina.
Manual de instalación y operación.
Registros de inspección de fábrica
Personal técnico divulgación técnica en el sitio
Guía de instalación y puesta en marcha.
Apoyar la operación de prueba seccional de la central eléctrica.
Escolta para operación de prueba de 168 horas de la unidad
Prestó servicios a más de 30 proyectos de plantas de energía domésticas, incluidas unidades de 300 MW, 600 MW y 1000 MW.
Se proporcionó soporte para cuatro tuberías principales de una unidad ultrasupercrítica de 1000 MW.
Se reemplazaron más de 200 soportes/perchas en un proyecto de renovación de una central térmica.
No hay quejas de calidad durante años consecutivos, alta tasa de repetición de compras de plantas de energía
Garantía del producto de 3 años, reparación y reemplazo gratuitos durante el período de garantía
Respuesta las 24 horas a problemas de emergencia de la planta de energía, soporte en sitio dentro de las 48 horas
Consulta técnica de por vida y suministro de repuestos.
Servicio anual de inspección de soporte/suspensión disponible
El soporte de resorte constante para plantas de energía térmica es la opción de soporte confiable para tuberías de alta temperatura y alta presión en plantas de energía térmica. Con 14 años de profunda experiencia en la industria energética, comprendemos a fondo las condiciones de trabajo de las centrales eléctricas y los requisitos estándar, lo que garantiza una operación segura y estable de la unidad con productos y servicios profesionales.
